Если вы еще не знакомы со встраиваемой бытовой техникой, то сейчас самое время заполнить этот пробел и почерпнуть новые знания. Данный вид техники идеально подойдет для небольших отечественных кухонь, в которых нет ни сантиметра лишнего места, для реализации самых смелых идей хозяек.

Встроенные вытяжки для кухни 60 см и 50 см – идеальный вариант для тех, кто предпочитает рационально использовать жилое пространство, не загромождая проходы громоздкой мебелью и электрооборудованием. Ведь от удачного расположения зависит очень многое (например, степень комфортной работы и удобство кухни в целом).

Фешенебельная кухня со встроенной вытяжкой

Применение и назначение

Встроенная вытяжка – элегантно и удобно

Кухонные встроенные вытяжки – особо важный элемент любой кухни. Благодаря циркуляции воздуха в помещении, создается благоприятная и здоровая атмосфера, в которой нет неприятных запахов. Качество очистки воздуха на кухне напрямую зависит от качества агрегата, установленного над варочной поверхностью.

Если вы не хотите, чтобы другие ароматы перебивали запахи от ваших котлет, то вам просто жизненно необходимо обзавестись хорошей встраиваемой вытяжкой. Помимо очищения воздуха от запахов и различных вредных микроэлементов, вытяжки «разбавляют» воздух полезными микрочастицами.

Данные микроэлементы способны неблагоприятно влиять не только на легкие, но и вызывать  раздражение слизистой оболочки носа и глаз. В том случае, если у вас не электрическая, а газовая плита, то без вытяжки просто не обойтись! Почему? Всему виною угарный газ, который зачастую становится причиной настоящих трагедий, вызванных отравлениями.

Особенности выбора встраиваемых вытяжек

Выбирая встроенные кухонные вытяжки, следует помнить о главном критерии – производительности. Производительность – это объем воздуха, который вытяжка способна пропустить через себя за одну единицу времени (обычно измеряется количество кубометров воздуха за 1 час).

Все достаточно легко высчитывается: если вам известна кубатура кухни, то без проблем можно подобрать подходящую вытяжку. Берем размеры кухни и приблизительное время работы агрегата (в нашем случае вытяжки) и сопоставляем производительность с объемом (см. также как рассчитать мощность вытяжки для кухни).

Если вам не понятно, то перейдем к цифрам: размер кухни в 1-комнатной «хрущевке» примерно 22,5 м³; время работы вытяжки – 30 минут; мощность качественной вытяжки – 400 м³/час. Исходя из данных размеров и показателей, данная вытяжка способна справиться с вентиляцией вышеуказанной кухни за 13-15 минут.

Получается, что модель с данной производительностью отлично подойдет для «хрущевской» кухни!

Но качественная встроенная кухонная вытяжка – это не только высокие показатели производительности.

При выборе нового агрегата, следует также обратить внимание на его тип:

1. Отводные – представляют собой устройства, которые попросту всасывают в себя воздух и выводят его за пределы кухни, а свежий воздух поступает через систему вентиляции;

   Схема отводной вытяжки

2. Циркуляционные – кухни, не имеющие хорошей вентиляции, просто нуждаются в циркуляционных кухонных вытяжках без воздуховода. Они циркулируют воздух в помещении, очищая его от вредных элементов и жира, который при готовке пищи остается на потолке и обоях;

Внимание!!!
Существуют и другие подвиды встраиваемых вытяжек, которые комбинируют в себе элементы двух вышеназванных типов устройств.

Если вы интересуетесь не столько технической стороной вопроса, сколько дизайном, то вас наверняка приятно удивит, что кухонная встроенная вытяжка – это приятное разнообразие богатого ассортимента изделий, которые отличаются не только формами, но и цветовыми гаммами и материалом.

Вы всегда сможете приобрести оригинальную встраиваемую вытяжку, которая будет отлично смотреться в сочетании с любым гарнитуром.

Лаконичный вариант встраиваемой вытяжки

Весьма оригинальное решение для кухни в стиле «модерн»

Необычная вытяжка для стильной кухни

Более классический вариант

Составляющие

Существуют некоторые опции, которые также будут полезны хозяйкам: к примеру, антивозвратный клапан, который препятствует проникновению уличного воздуха (воздух, поступающий в квартиру через вентиляцию, не обладает приятными освежающими свойствами и порой имеет просто отвратительный запах).

Корпус – тоже немаловажный элемент изделия. Если он будет не маркий, то у хозяйки отпадет необходимость ежедневно протирать панель и прилегающие элементы.

Подсветка. Для многих кулинаров свет играет немаловажную роль (дополнительные светильники помогут контролировать процесс приготовления пищи в плохо освещенном помещении).

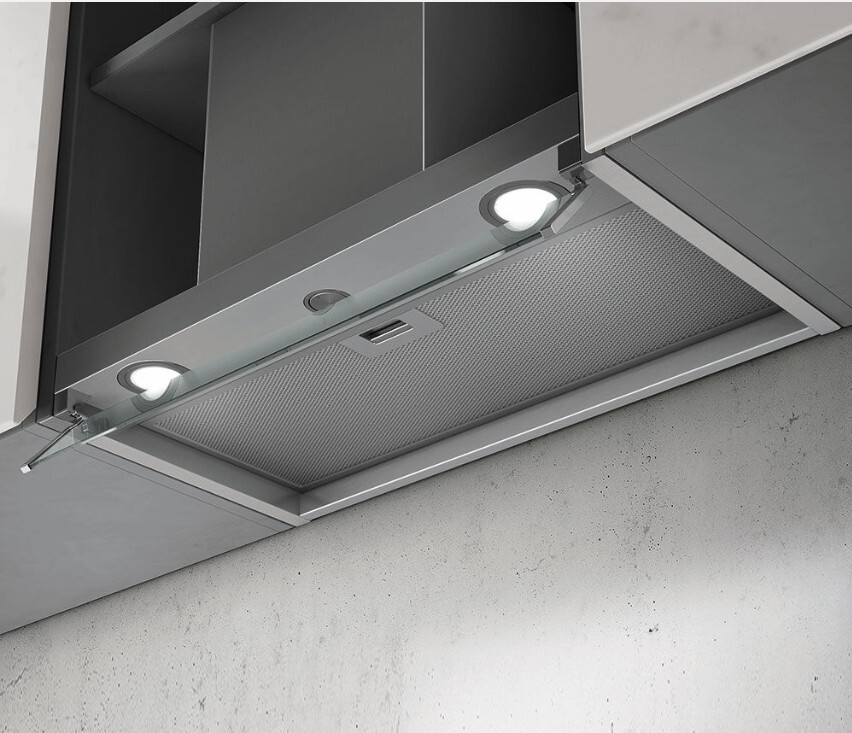

Вытяжка с подсветкой

Эксклюзивный дизайн вытяжки с подсветкой

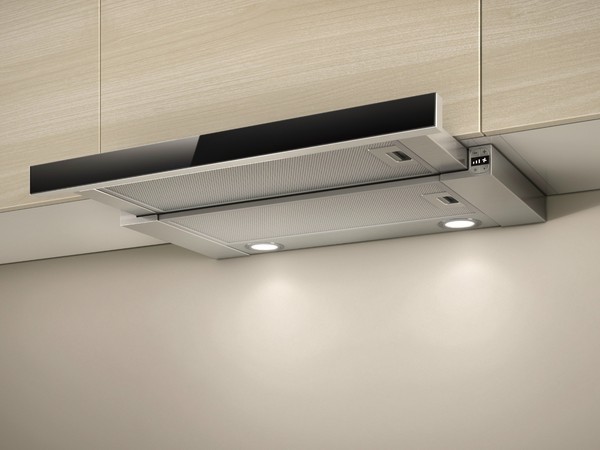

Функциональная встроенная вытяжка с подсветкой

Конструктивные особенности или на что обратить внимание

Встраиваемые вытяжки практически никак не влияют на дизайн помещения, поэтому, пожалуй, главным аргументом при покупке новой встраиваемой вытяжки можно назвать ее габариты. Для начала обратите особое внимание на размер кухонной плиты – вытяжка не должна быть меньше размера варочной поверхности!

Если размер вытяжки чуть превышает размер вашей плиты – ничего страшного, небольшие отклонения от стандартных размеров допустимы и никак не повлияют на работу системы в целом.

При покупке новой встраиваемой вытяжки, обратите особое внимание на те модели, которые имеют фильтры грубой и тонкой очистки. К сведению – фильтры для грубой очистки по своей сути являются жироулавливателями. Их основа – это сетка, которая в случае необходимости легко снимается и моется обычным чистящим средством.

Фильтры тонкой очистки предназначены для очистки воздуха от вредных микроэлементов и запаха – в основном они применяются в режиме рециркуляции воздуха, очищая помещение и при этом сохраняя в нем тепло. Довольно часто угольные фильтры не включаются в стандартную сборку встраиваемых вытяжек, поэтому угольные фильтрующие элементы следует закупить отдельно.

Многие современные вытяжки имеют скоростной режим.

Учтите!!!
Чем больше скоростей имеет вытяжка, тем быстрее вращается вентилятор и соответственно, увеличивается уровень шума.
Не стоит брать супер сильные агрегаты – вытяжка с 8-скоростным режимом сможет удовлетворить потребности даже небольшого кулинарного цеха и будет вполне приемлемым вариантом для обычной кухни.

Помимо скоростей, вытяжки могут иметь как один, так и два вентилятора. Но учтите, что два маленьких вентилятора работают гораздо тише, нежели один большой.

Самостоятельный монтаж встраиваемой вытяжки

Если вы решили приобрести встраиваемую вытяжку, то следует заранее побеспокоиться о шкафчике, в который вы ее будете монтировать. Вообще, такие вопросы решаются по мере возникновения – покупая новый гарнитур, следует заказать ящичек над плитой без дна (специально адаптированный под монтаж вытяжки).

Если вы имеете некоторые столярные навыки, то можно изготовить шкафчик под вытяжку своими руками, если же шкафчик уже имеется в наличии, то с него можно снять дно или вырезать специальное посадочное гнездо.

Итак, приступим.

При наличии шкафчика начинаем монтаж нашей вытяжки:

• Первое, с чего стоит начать – изучить способ крепления. Вообще, встраиваемые вытяжки крепятся к средней полке шкафчика, но за неимением можно рассмотреть другие способы крепежа. Далее, крепим вытяжку и воздуховод, который пропускается через специальные отверстия в задней или боковой стенке.
• Монтируем шкафчик над варочной поверхностью (плитой). Для этого необходимо соблюсти некоторые размеры, указанные в инструкции по применению и предназначению данного устройства (вытяжки). Там вы найдете необходимое расстояние между плитой и вытяжкой.
• Отдельная розетка. Для исправной и многолетней работы встраиваемой вытяжки, необходимо установить отдельную заземленную розетку.

В некоторых домах сделать заземление достаточно проблематично и изобретательные хозяева заземляют розетки от электрического щитка на лестничной клетке. Если вы не умеете или считаете данный способ непрактичным, то есть, возможно «занулить» розетку. Для этого необходимо заземляющие клеммы розетки подсоединить к «нулевому кабелю».

Что учесть

Каждая встроенная вытяжка на кухню имеет собственную инструкцию монтажа, определенную производителем.

Для каждого конкретного случая (модели и модификации) производитель указывает особенности и рекомендации, соблюдение которых позволит использовать вытяжку долгие годы.

1. Первое правило монтажа встраиваемой вытяжки – выдвижная панель вытяжки должна оставаться видимой.
2. Второе незыблемое правило – выходные отверстия должны правильно соединяться с вентиляционной шахтой или специально сделанными отверстиями в стене. В качестве варианта, многие используют вытяжки циркуляционного типа, но специалисты рекомендуют использовать такие модели только в крайнем случае.
3. Третье правило – строго соблюдайте размеры, указанные производителем (в данном случае имеется в виду расстояние между варочной поверхностью и вытяжкой). Вообще, среднее расстояние между вытяжкой и плитой – 65-75 см от варочной поверхности электроплиты, и 70-80 см от поверхности газовой плиты.
   В том случае, если расстояние окажется меньшим, существует высокая вероятность повреждения вашей вытяжки открытым огнем или очень горячим воздухом. Если расстояние окажется большим, то пар от кастрюль и сковородок просто не будет всасываться и ваша вытяжка будет работать в холостую.

Пример: расстояние между вытяжкой и плитой соблюдено

Насчет применения гладких и гофрированных рукавов существует несколько мнений. Главным преимуществом гофрированного рукава является его гибкость: его легко можно загнуть под нужным углом и при этом, не повредив его целостность.

Внимание!!!
Угол загиба гофрированного рукава не должен превышать 90°. В случае превышения данной нормы, проходимость воздухоотвода будет значительно снижена, что соответственно снизит и  производительность вытяжки.

Гофрированные рукава

Существует еще несколько недостатков гофрированных рукавов:

• Ребристые стенки увеличивают уровень шума;
• Ребристая поверхность увеличивает сопротивление воздуха, что приводит к потере производственной мощности вытяжки.

Если говорить про гладкие рукава, то их главная сложность – монтаж. Вам придется провести не один час над вырезанием замысловатых хитросплетений и над их креплением.

Гладкие рукава

В заключение

В целом, кухня со встроенной вытяжкой заметно облегчит жизнь любой хозяйки, и позволить значительно сэкономить кухонное пространство. Если у вас возникли вопросы или же что-то непонятно, то специально для вас у нас имеется фото и видео инструкция, которая поможет не только с выбором вытяжки, но и с монтажом своими руками. Цена на встраиваемые вытяжки сравнительно не высока  и такую «роскошь» сможет позволить себе каждый!
