Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Содержание

• Особенности монтажа розеток
• Характеристики кабеля
• Расчет проводника по мощности
• Рекомендации по монтажу

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки	Средняя потребляемая мощность, Вт
Тостер	800 – 1200
Кофеварка	1000
Электрический чайник	1200
Духовка, духовой шкаф	1200 – 2000
Электрическая плита	2500 – 3000
Холодильник	400 – 600
Микроволновая печь	1400 – 1800
Компьютер	500 – 550
Принтер	500
Телевизор	200 – 300
Утюг	1000 – 1700
Фен	1000 – 1200
Пылесос	1000 – 1600
Кондиционер	1500
Вентилятор	1000
Нагревательный бак	1500
Водяной насос	1000
Стиральная машина-автомат	2500
Осветительные приборы	2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

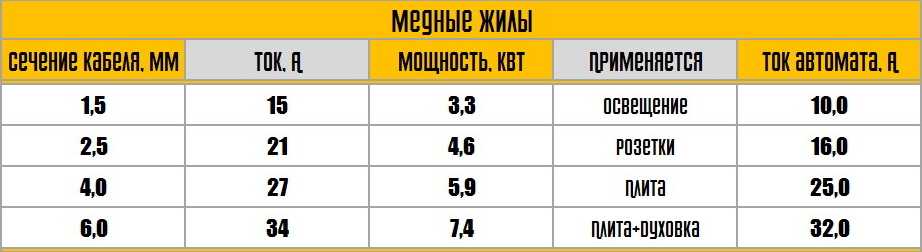

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
1,0	14	3,0	5,3
1,5	15	3,3	5,7
2,5	21	4,6	7,9
4,0	27	5,9	10,0
6,0	34	7,4	12,0
10,0	50	11,0	19,0
16,0	80	17,0	30,0
25,0	100	22,0	38,0
Открытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
0,5	11	2,4	–
0,75	15	3,3	–
1,0	17	3,7	6,4
1,5	23	5,0	8,7
2,5	30	6,6	11,0
4,0	41	9,0	15,0
6,0	50	11,0	19,0
10,0	80	17,0	30,0
16,0	100	22,0	38,0
25,0	140	30,0	53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

диаметр провода, его толщина и нормы ПУЭ.

Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Содержание

1. Размер сечения провода для квартиры
2. Что такое сечение электропровода
3. Какое сечение провода нужно для розеток в квартире
4. Нормы кабеля для спальни и зала
5. Какой использовать провод для кухни и ванной
6. Толщина кабеля электропроводки для коридора
7. Если сечение ниже нормы
8. Полезное видео

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

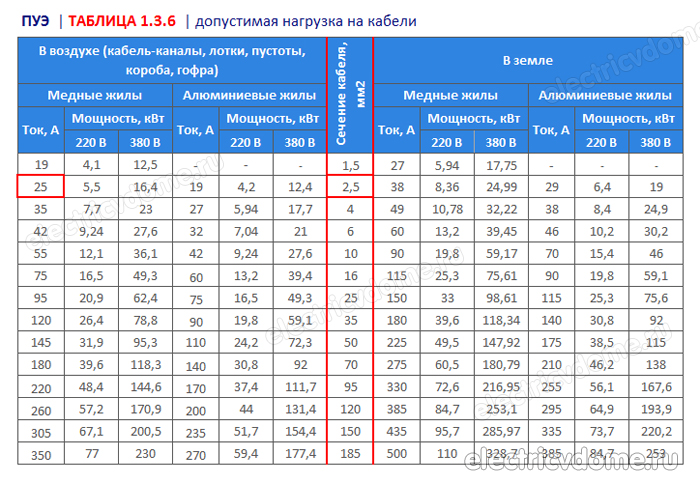

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.
[stextbox id=»info»]При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот. [/stextbox]
Выбирая подходящий провод, пользуются таблицами, в которых указаны:

• материал;
• напряжение в розетке;
• площадь;
• мощность;
• ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

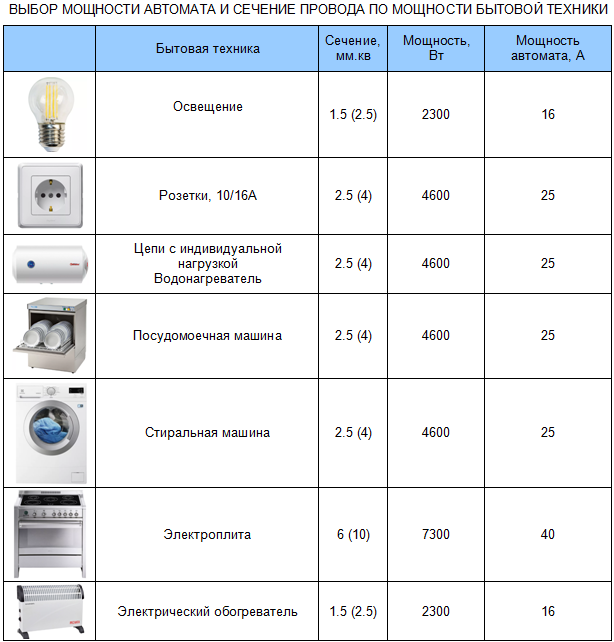

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.
[stextbox id=»info»]Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать. [/stextbox]

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.
[stextbox id=»info»]Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание. [/stextbox]

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка — устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Сечение проводов для розеток

Решили поменять проводку или просто добавить новые точки и не знаем с чего начать. Для начала нужно рассчитать мощность всех приборов и определить сечение провода для розеток, после чего можно скинуть план на лист бумаги, а затем нарисовать на стене места, где будут проходить кабели и рассчитать их метраж. Но сначала нужно определить состояние старой проводки, можно ли ее дополнить подключением новых ответвлений. Этот вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Медные провода надежнее и долговечнее, ну обо всем по порядку.

Содержание

• Расчет будущей нагрузки
• Какой тип и марку проводника выбрать для розетки
• Подготовка к прокладке кабеля
  • Сверление отверстий под розетки
  • Инструмент
• Заключительный этап

Расчет будущей нагрузки

Чтобы все было правильно, необходимо рассчитать, сколько устройств будет питаться в каждой комнате, от этого будет зависеть, какого сечения покупать провод. Если сумма всех приборов до 3 кВт, то достаточно будет проводника сечением 2,5 мм ² … Для кухни, где техника потребляет большое количество энергии, правильно будет протянуть отдельная ветка с сечением жил для кабелей от 4 до 6 мм кв, в зависимости от того, какая у вас плита и оборудование.

В итоге от щитка к розеткам ² будет идти провод 2,5 мм, на кухню и в ванную, если там стоит бойлер, то провода должны быть не менее 4 мм кв. Для освещения помещений достаточно сечения 1,5 мм. ² … Не забывайте о заземлении, которое обязательно должно быть на кухонных розетках и в ванной.

Все устройства имеют маркировку энергопотребления, этикетку можно найти сзади или под крышкой. Если по какой-то причине вы не нашли наклейку, то можете поискать ее в паспорте или в интернете. После расчета потребляемой мощности следует посмотреть в таблицу и выбрать провод необходимого диаметра.

Как советуют опытные электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется копить деньги или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать для розетки

При выборе провода нужно обращать внимание на тип и марку жил. На строительном рынке сегодня можно найти большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит сохранность вашего дома. Не покупайте провод ПУНП (универсальный плоский провод) для монтажа розеток, надежнее будут следующие марки:

• ВВГ — кабель с двойной изоляцией на основе поливинилхлорида, несамозатухающий. Подходит для розеток.
• ВВГнг — провода изолированные, ПВХ с двойной защитой, последнее в аббревиатуре «нг» означает, что изоляция провода из ПВХ предотвращает возгорание. Кабель рекомендуется использовать в деревянных помещениях.
• ВВГнг-LS — в данном случае используется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно использовать в детских комнатах и ​​учреждениях; в случае короткого замыкания дети не будут надышаться едким дымом.
• NYM — (N) монтажный кабель немецкого качества (Y) с изоляцией из ПВХ (M). Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше понять для каких потребителей, какие провода ставить, приведем пример:

• Для стиральных машин, компьютеров и других устройств малой мощности подходят провода для розеток ВВГ сечением 3*2,5 мм ² . Цифра «3» указывает на количество проводов в обмотке.
• Для подключения электроприборов большой мощности в трехфазную сеть, духовки, насоса необходимо использовать ВВГ 5*2,5 мм ² .
• В деревянном доме рекомендуется подключение к розеткам ВВГнг 3*2,5 мм ² .
• Существуют различные светильники и бра для розеток, при этом сечение и количество проводов для розеток может быть 3*1,5 мм ² .

Подробнее о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощность каждой комнаты, далее необходимо подобрать необходимые провода и блокировочные автоматы по таблице. Забегая вперед, следует иметь в виду, что в дальнейшем, возможно, будут проводиться какие-то работы, например, замена люстры или установка натяжного потолка, все это требует выключения света. Чтобы избежать затемнения квартиры, следует установить на каждом участке свой автомат.

При прокладке кабеля к розеткам сфотографировать места прокладки проводов и записать с подробным описанием с точностью до миллиметра. Довольно часто бывает при ремонте или монтаже каких-либо элементов, при сверлении перфоратором задевают провода и обесточивают помещение. На исправление этого инцидента уйдет много времени и нервов, поэтому стоит предупредить заранее.

Сверление отверстий под розетки

Когда все размечено, подсчитано и закуплено, можно приступать к главному — чиповке, сверлению и соединению. У некоторых возникнет вопрос – сколько розеток сделать в комнате, и на каком расстоянии от пола? Вопрос своевременный и нужный, рекомендуется не менее 3 розеток в каждой комнате, для удобства, и не рядом, а на каждой стене, чтобы потом не было лишних проводов на полу. На кухне, как правило, их делают двойными или тройными и располагают над рабочими столами, а у холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстоянии 80-90 см. Но для удобства лучше всего на уровне нижней руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для рубки и сверления нам понадобится:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазным буром для бетона и долотом.
4. Болгарка с алмазным диском.
5. Перчатки, комбинезон и респиратор.

Размеченные линии прорезаются болгаркой, после чего вырезаемые куски выбиваются перфоратором с установленным зубилом. Если к этому привыкнуть, то можно быстро справиться с работой. Затем на запланированном месте при помощи уровня отмечается центр розетки и алмазным сверлом высверливается ниша. Во время работы инструмент нужно держать ровно, иначе стакан и розетка будут стоять криво. Не забудьте про распределительные коробки, которые также необходимо встроить в стену.

Заключительный этап

Провод, проложенный в штробе, закрепляется несколькими способами, покрывается гипсом или с помощью специальных хомутов, которые вставляются в просверленное отверстие, а затем покрываются гипсом. На концах провода должны свисать с запасом, чтобы подключение к розетке и распределительной коробке было удобным. Провода следует туго скрутить, затем изолировать.

Все работы нужно производить с точностью, особенно внимательно нужно подходить к соединениям, провода нужно зажимать так, чтобы между ними не было зазора, иначе будет искрить и греться в проблемных местах.

При выборе розеток обратите внимание на способ крепления проводов. В импортных моделях можно встретить приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, а главное, такое крепление способно выдерживать большие нагрузки. Для ванной рекомендуется устанавливать УЗО с током утечки 10 мА.

Работа на первый взгляд не кажется сложной, но новичку будет сложно сделать все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать сделать все самостоятельно. Но если вы не уверены и сомневаетесь в собственных силах, то не стоит рисковать, сегодня есть много хороших специалистов, которые сделают такую ​​работу быстро и качественно.

Проводка в доме сечением кабеля. Сечение провода бытовой электропроводки

Очень часто ремонт в доме сопровождается изменением схемы электропроводки, а то и полной ее заменой, так как раньше в жилых комнатах использовалась проводка из алюминия, характеристики которой не соответствуют современным требования. Многие хотят сэкономить свои деньги и приходят к решению о самостоятельной замене проводки. Однако, чтобы правильно выполнить расчет и монтаж электропроводки, необходимо запастись некоторыми знаниями в этой области.

Основной этап расчет сечения кабеля . В принципе, не пользуясь никакими формулами, достаточно знать, что медный проводник выдерживает ток, в десять раз превышающий его сечение. Это означает, что проводник, сечением 1 квадратный миллиметр, выдерживает ток силой 10 ампер, провод сечением 2,5 квадратных миллиметра — 25 ампер и т. д. Более точные значения для медных жил можно найти в «резюме». таблица сечений проводников, токовых, мощностных и нагрузочных характеристик». Основные сечения проводов, применяемых в бытовой электропроводке: 0,75; 1; 1,5; 2,5; 4 кв. мм.

Теперь нужно определить потребление электроприборов в помещении, в котором производится замена проводки. Например, утюг имеет мощность 1800 Вт. Зная напряжение в сети, по закону Ома можно определить потребляемый ею ток: 1800Вт/220В=8,2А. Теперь понятно, что для подачи железа достаточно провода в 1 квадратный миллиметр. Но дело в том, что вместе с утюгом в комнате могут одновременно работать и другие устройства, подключенные к розеткам. Поэтому необходимо сложить потребляемый ток всех устройств, которые можно подключить одновременно, и исходя из полученного значения подобрать сечение провода.

Чаще всего хватает провода 2,5 кв. мм. для подключения розеток и 1,5 кв. мм. для освещения комнаты. Такое же сечение нужно взять с проводом и с другим электрооборудованием дома. Если кухня в квартире оборудована электроплитой, то к ней нужно провести провод, сечением 4 кв.м. мм. Он выдерживает нагрузку в 8 кВт. Приведенные сечения проводников приблизительны, для точного расчета, конечно, надо учитывать реальное потребление электроприборами.

Сечение проводов нельзя выбирать «близким» к подключаемой нагрузке. Должен быть запас мощности, ведь вы не знаете, какой новый электроприбор купите завтра, подключаться к новой проводке может быть опасно.

При разводке электропроводки необходимо предусмотреть как общий автоматический выключатель, с помощью которого можно обесточить все помещения, так и отдельные электромеханические автоматы для разных ответвлений электропроводки. Особое внимание в вопросе защиты следует уделить помещениям с повышенной влажностью.

Произвести расчет — это только половина дела. Проводка для дома является источником потенциальной опасности, поэтому ее установка должна производиться по всем правилам, которые необходимо изучить из соответствующей литературы. Только накопив достаточный уровень знаний и разобравшись во всех тонкостях, можно приступать к самостоятельному проектированию и монтажу, в противном случае – обратиться к услугам опытного электрика.

Огромное разнообразие кабельной продукции ставит в тупик новичков, решивших провести электромонтажные работы своими руками. И самый первый вопрос, который обычно у них возникает, какой провод использовать для разводки в доме? Вопрос действительно серьезный и требует специального анализа. Итак, давайте разберемся, какие электрические провода для внутренней разводки можно использовать.

Начнем с того, что в настоящее время запрещается проводить электропроводку в доме с помощью проводов или кабелей с алюминиевыми жилами. Не будем вдаваться в подробности этого запрета, просто учтем на будущее, что такое требование существует. Итак, при выборе кабеля придется искать изделие с медными жилами. Но и здесь разнообразие довольно велико. Например, есть кабели:

• одножильный;
• многожильный;
• , состоящий из одного монолитного провода;
• из набора прокрастинации;
• с обычной полимерной изоляцией;
• бронированный;
• с добавлением слоя хлопка или резины в изоляцию.

Соответственно все они имеют разную маркировку и названия. В зависимости от качества изоляции, из какого материала она изготовлена, электрические провода могут прокладываться открытым или закрытым способом. Кстати, если провода используются в открытой (внешней) электропроводке, их необходимо прокладывать в защитных коробах или трубах. Но кабель можно прокладывать без какой-либо защиты.

Популярные модели

Перейдем к разбору самих проводов, какие электрики чаще всего используются в бытовой электропроводке. В принципе таких проводов не так уж и много. Мы предлагаем три позиции: NYM, ВВГнг и ПУНП.

NYM

это электрический провод, изготовленный по немецкой технологии. К сожалению, не все российские предприятия используют немецкий стандарт, поэтому на рынке можно встретить маркировку: NUM, NUM или даже NUM. Все эти провода изготавливаются по ТУ, и у каждого завода свои ТУ. Но надо отдать должное, что у этих продуктов хорошие технические характеристики, правда, они ниже, чем у NYM. Поэтому расчет сечения проводов этих марок необходимо производить с повышающим коэффициентом 1,1 или 1,2

Провод NYM сам по себе является качественным изделием, но самым дорогим среди всех используемых в электропроводке дома проводов. Поэтому не у всех потребителей есть возможность провести его установку. Хочу добавить, что в конструкции кабеля несколько слоев защитной изоляции с внутренним наполнением, состоящим из резины, наполненной полиамидом. Именно этот слой дополнительно выполняет функции защиты при перерезке кабеля. Ведь всегда есть вероятность повредить изоляцию жил. С прослойкой этого сделать нельзя. И еще одним преимуществом является высокая гибкость продукта, что также снижает сложность процесса установки.

ВВГ

Не бронированный кабель в полихлорвиниловой изоляции и оболочке. То есть каждая жила изолирована ПВХ-пластиком, а также из этого полимера выполнена общая защитная оболочка. Внутреннего заполнения пространства между жилами в этой проволоке нет. Следует отметить, что кабель ВВГ можно использовать в любых помещениях: сухих и влажных. Единственный его недостаток в том, что он не растягивается.

Как подвид этого провода на рынке есть кабель с добавлением двух букв в маркировке. Это «нг». Эти буквы говорят о том, что данный кабель относится к категории негорючих материалов. То есть даже в кладке брус не распространяет горение. Если в балке установлен кабель ВВГ, то при горении любого другого провода начинает гореть и этот. Так что когда дело доходит до электропроводки в частном доме, особенно в деревянном, лучше выбрать модель ВВГнг.

Кстати, проводка этого бренда имеет небольшое разнообразие. Это форма укладки сердечников. Он может быть плоским, круглым, квадратным и даже треугольным. Специалисты рекомендуют в домах устанавливать плоский вариант, с ним легко работать, плюс нет необходимости делать глубокие штробы.

ППС

Это самый дешевый провод для электропроводки, применяемой в частных домах и квартирах. И это установка плоского типа. В исполнении ПНПП может быть двухжильным или трехжильным. В этом случае в каждую жилу устанавливается однопроволочный провод. И в этом его отличительная черта.

Можно использовать, как и предыдущие позиции, как в силовых сетях, так и для освещения. Но многие специалисты не отдают предпочтение этому кабелю, все дело в изоляции, а точнее в ее низком качестве. При работе электропроводки в ней выделяется тепло, что отрицательно сказывается на изоляционном слое кабеля, поэтому со временем они теряют свои качества.

Дополнительные предметы

Конечно, эти три бренда не единственные. Существует достаточно широкий ассортимент моделей, которые можно использовать для электропроводки дома, как внутри, так и снаружи. Что предлагают производители для этих целей?

• ПРН, который можно устанавливать в помещении и на улице.
• Используется в сухих и влажных помещениях.
• ПРТО рекомендуется прокладывать только в трубах или каналах.
• ДКП используется для построения сетей освещения.
• ППВ — двухжильный кабель плоского типа.
• PV1 — сплошной проводник, очень гибкий. Кстати, в этой группе проводов огромное разнообразие цветов. Цвет подбирается по схеме подключения для удобства подключения. Есть даже желто-зеленый для заземления.

Для уличного освещения рекомендуется устанавливать бронированный кабель ВБбШв. Он отлично справляется с негативным воздействием почвы и воды, поэтому укладывается в траншею. Количество жил может быть разным: 4, 5 и 6. Но для воздушных линий лучше всего использовать самонесущий самонесущий изолированный провод. Это, во-первых, алюминиевая проволока, внутри которой находится стальная проволока. Отсюда, в принципе, и большая прочность. Во-вторых, утеплитель представляет собой светостабилизированный атмосферостойкий полиэтилен, этот полимер не разрушается на открытом воздухе.

Заключение по теме

Наверное, на этом можно закончить разбор вопроса, какие провода использовать в доме и на улице, которые нужны для частного домостроения? Главное требование к кабельной продукции – прочность, надежность и долгий срок службы, ведь часто в домах и квартирах используется скрытая проводка, а, значит, она практически монтируется на века. Этим требованиям соответствуют все вышеперечисленные провода для электропроводки. Так что нет причин сомневаться в их надежности.

Аналогичные записи:

Сейчас в интернете можно найти массу обзоров различных проводов и кабелей, каждый из них используется только в определенном случае. Однако наши абоненты все чаще интересуются, какой кабель выбрать для подключения дома к электросети, ведь читать все отзывы и выбирать для себя лучший долго и нудно. В этой статье мы решили рассказать вам, какой провод нужен для проводки по воздуху и под землей. Мы собрали самые популярные провода, которым доверяют профессиональные электрики.

Какой кабель использовать по воздуху?

СИП

приобрел серьезную популярность благодаря невысокой стоимости и большому выбору сечений. Работает в диапазоне температур от -60 до +50 градусов. Подходит для подключения двухфазной и трехфазной сети. Изготовлен из алюминия, имеет прочную изоляцию. Однако этот проводник имеет следующие недостатки:

1. Приходится подключать с помощью специальных муфт.
2. Проволока вызывает возмущение у инспекторов. Ведь в правилах указано, что этот проводник нельзя использовать для подключения. Дело в том, что линия должна быть цельной, и этот проводник должен быть подключен к более гибкому.

АВК

Кабель АВК считается надежным проводником, который работает при температуре от -45 до +45 градусов. Он отличается надежностью и универсальностью. С ним можно подключить до 380 Вольт, что более чем достаточно для домашнего использования. Кабель получил алюминиевые жилы и качественную виниловую изоляцию, которая снабжена коаксиальной оплеткой.

ABBG

Применяется в умеренном климате, выдерживает напряжение до 1000 вольт. Его стоимость приемлема. Токопроводящая жила имеет следующую расшифровку: алюминий, изоляция жил, оболочка из ПВХ. Однако в этом проводе нет защитных кожухов, хотя для подключения по воздуху его будет более чем достаточно.

Внимание! Этот проводник можно подключить только с помощью кабельной разводки.

ВВГ

Считается самым популярным на территории нашей страны. Ведь его жилы из меди (алкоголиков он не ворует, как бы это печально не звучало). Может использоваться в сетях до 1000 вольт. Монтаж его возможен только через кабельную разводку. Цена проволоки этого типа держится на небольшом уровне, а также она показывает отличную износостойкость.

Какой кабель применяется под землей

Если вы желаете проложить провод в земле, то рекомендуем использовать следующие жилы:

ВББШв

из меди, оболочка — ПВХ. Эта направляющая также получила дополнительное бронированное покрытие, что делает ее лучшей для прокладки под землей. Подробнее о нем вы можете прочитать в статье: технические характеристики кабеля ВБбШв.

АВБбШв

Кабель АВБбШв получил следующую конструкцию: жилы алюминиевые, оболочка из ПВХ, бронированный чехол, защитный рукав из ПВХ. Номинальное напряжение этого провода 3000 вольт. Срок службы 30 лет.

Как бы ни был близок современный человек к теме электричества, он всегда воспринимает его присутствие в своем доме как нечто само собой разумеющееся. Но не всегда все так просто, особенно для владельца только что построенного загородного дома или коттеджа. Конечно, есть вариант купить дом «под ключ» со всеми необходимыми коммуникациями, включая электричество, но дело в том, что большинство застройщиков не учитывают индивидуальные потребности покупателя, и монтируют проводку по стандартная схема. Естественно, это устраивает не всех.
 Особенно тем, кто самостоятельно строит новый и реконструируется ли старый дом.
  Неправильный расчет и монтаж электропроводки вызовет постоянное срабатывание защитных устройств, увеличится вероятность отказа от поражения электрическим током и даже пожара – а такие перспективы вряд ли кому-то понравятся. О том, как избежать этих ошибок, подключить дом к электросети, рассчитать и смонтировать электропроводку в доме и пойдет речь в нашей публикации.

Первый этап электрификации частного дома – электроснабжение. Силовой кабель, типы, сечение, какой выбрать

Итак, первое, что нужно сделать, это провести электричество прямо в дом. Сразу оговоримся, что здесь мы не будем говорить и о многочисленных разрешениях, прохождении инстанций и документации, которые необходимо получить и согласовать, так как это полноценная тема для отдельной статьи, а остановимся только на технических сторону вопроса. Также мы не будем говорить о том, как подключиться к воздушной или подземной электролинии – это работа профессиональных электриков. Непосредственно застройщика в первую очередь должен волновать вопрос — какой кабель лучше использовать для подвода электричества к дому http://www.bezpeka-shop.com/catalog/silovoy_kabel/.

Для этих целей используются силовые кабели. Силовой кабель — проводник, предназначенный для передачи переменного тока от места производства или преобразования (в нашем случае трансформатора) к месту потребления (дома).

Какой силовой кабель выбрать — во многом зависит от способа его прокладки — под землей или по воздуху. Так как в разных случаях оболочка силового кабеля и степень его защиты будут разными.

Оба метода имеют свои преимущества и недостатки, рассмотрим их кратко с рекомендациями по выбору кабеля для каждого метода.

прокладка силового кабеля под землей

Для начала на дачном или загородном участке необходимо выбрать наиболее простой и оптимальный способ прокладки кабеля. Кабель должен пролегать на расстоянии не менее метра от деревьев и мест, где в будущем планируются земляные работы. Кабель не должен прокладываться в местах, подверженных повышенным нагрузкам, под дорогой, под парковками и т. д. Кабель не должен мешать дальнейшему строительству. Практически идеальный вариант — проложить кабель под гусеницами или рядом с ними.
 Прокладка кабеля начинается с разметки и рытья траншей. Минимальная глубина траншеи должна быть 70 см. Если учесть песчаную подушку, которую нужно подсыпать под кабель, то траншею глубиной 80 см лучше вырыть сразу после того, как траншея будет готова. Очищается от мусора — камней, железяк, стекла и т.д. На дно насыпать песок слоем 10 см, проложить кабель.
  Теперь о выборе кабеля.
  Поскольку кабель будет постоянно находиться под определенным давлением и подвергаться воздействию атмосферной воды, необходимо покупать изделия, рассчитанные на эти нагрузки. Часто применяют силовые кабели с поливинилхлоридной изоляцией и дополнительной защитой.
  Для прокладки под землей отлично подходит кабель медно-медный силовой марки ВБбШВ.

Конечно, можно возразить, что большинство воздушных и подземных линий электропередачи — алюминиевые, и соединять их медью крайне нежелательно. Это так, но только при непосредственном контакте металлов. На сегодняшний день существует достаточное количество способов надежного соединения проводов и кабелей из разных металлов — например, резьбовое соединение или соединение с помощью клеммной коробки. Однако при желании или дефиците бюджета можно купить более дешевый алюминиевый силовой кабель АВБбШВ.

Оболочка силового кабеля обеих марок изготовлена ​​из поливинилхлорида и надежно защищена от грызунов стальной лентой.

Воздушная кабельная прокладка

Эту систему соединения еще называют «воздушной». По сравнению с предыдущим способом, это быстрее и дешевле. К недостаткам прокладки по воздуху можно отнести риск обрыва кабеля, некоторые неудобства, связанные с провисанием «шнурка» по территории участка, несколько испорченный эстетический вид участка в целом. Однако большинство строителей выбирают воздушное соединение.
  Чтобы свести к минимуму все неприятности, которыми грозит провисание и обрыв кабеля, необходимо соблюдать несколько простых условий:

• Если кабель не самонесущий (СИП), используется специальный трос, который будет поддерживать кабель.
• К кабелю кабель крепится специальными стяжками (не изолентой и не алюминиевой проволокой!) с расстоянием между стяжками около 70 см.
• Трос вместе с кабелем не тянется, должен немного провисать.
• При расстоянии от ЛЭП до точки подключения более 25 метров потребуется дополнительная опора.

В случае воздушного подключения оптимальным считается использование СИП-кабеля, представляющего собой 2-х или 4-х жильную (220 и 380 вольт соответственно) конструкцию из алюминиевого сплава, изолированную из устойчивого к УФ-излучению термопластичного полиэтилена .

СИП предназначен только для электроснабжения объекта, его использование внутри здания запрещено.

как выбрать сечение силового кабеля

Сечение силового кабеля необходимо выбирать, ориентируясь на будущую нагрузку. Правильно проведенные расчеты позволят вам чувствовать себя уверенно в надежной и безопасной работе всей электрической сети в доме.
  Основным показателем, помогающим рассчитать сечение и, соответственно, определить марку кабеля, является величина тока, которую кабель способен пропускать длительное время, не нагреваясь при этом. Рассчитать ток достаточно просто – нужно просуммировать мощность всех электроприборов в доме, которые будут включены в электрическую сеть.
  Ниже мы приводим список некоторых наиболее распространенных устройств.

Электрическая мощность, Вт

• ЖК-телевизор 140-300
• Холодильник 300-800
• Котел 1500-2500
• Пылесос 500-2000
• Железо 1000-2000
• Электрический чайник 1000-2500
• Микроволновая печь 700-1500
• Стиральная машина 2500
• Компьютер 300-600
• Освещение 300-1500
• Фен 1000-2500
• Всего (приблизительно) 10000-20000

Сеть однофазная напряжением 220В:

• Р — суммарная мощность всех электроприборов, Вт.
• U — напряжение сети, В.
• Ки = 0,75 – коэффициент одновременности.
• для бытовых электроприборов.
• соз = 1

Сеть трехфазная, напряжением 380 В:

После расчета тока обратимся к таблицам, с помощью которых можно подобрать кабель необходимого материала и сечения.

Но может оказаться, что полученное в результате расчетов значение не совсем совпадает с табличными данными. В этом случае не сохраняйте, выбирайте ближайшее значение из таблицы, но в большую сторону.
  Как видите, для того, чтобы произвести необходимые расчеты, не нужно быть профессиональным электриком. А при большом желании все необходимые расчеты можно произвести самостоятельно. Конечно, не мешайте этому, посоветуйтесь с электриками, чтобы быть полностью уверенными в надежности своей электрической сети.

Второй этап электрификации частного дома: электромонтаж

Для начала необходимо сделать план-схему монтажа электропроводки в доме. Это позволит быстро и точно подобрать перечень расходных материалов, а также значительно облегчит расположение счетчика, выключателей, розеток, распределительного щита, стабилизаторов, источников бесперебойного питания и т. д.

электропроводка в частном доме

В соответствии Требования к монтажу электропроводки, комнатная электропроводка настоятельно рекомендуется проводкой с разделением цепей, что позволяет дополнительно защитить цепь от перегрузок. Разделите цепочку по мощности потребления электроэнергии. Такое разделение необходимо для оптимального выбора сечения кабеля и автоматического выключателя в соответствии с предполагаемыми нагрузками.

  Что касается розеток, то обычно используют провод диаметром 2,5 мм, для осветительных приборов достаточно будет провода диаметром 1,5 мм. Потребляемая мощность группы розеток не должна превышать 4,6 кВт, а суммарная потребляемая мощность осветительных приборов — 3,3 кВт. На внутреннем электрощите устройство защитного отключения устанавливается отдельно для каждой группы.

Для некоторых мощных электроприборов: котла, теплого пола, электропечи в бане и др. необходимо выделение отдельной электрической цепи. На основании ранее составленной схемы рассчитываем общую длину кабеля (сечение для отдельных групп электроприборов), а также необходимое количество выключателей, розеток, автоматов необходимых параметров. Так, обычный однофазный выключатель срабатывает при коротком замыкании и перегрузке в сети, а дифференциальный автомат рассчитан на короткие замыкания и блуждающие токи.
  Для прокладки скрытой электропроводки в стене из кирпича, пенобетона или газобетона швы выполняются по горизонтали и по вертикали. Электросистема в частном доме состоит из:
   Автоматы.
   Счетчик.
   Промежуточные автоматы.
   Публикации.
   Переключатели.
   Розетки.
   Потребители.
  Однако если в сети бывают частые скачки напряжения, то стоит задуматься о покупке стабилизатора напряжения для дома.

Ведь если напряжение значительно превышает нормальные значения, то устройство может выйти из строя, а при низком напряжении будет работать с перебоями или полностью отключится.
  Стабилизатор напряжения вещь громоздкая и достаточно дорогая, и если бюджет не позволяет купить стабилизатор на весь дом, следует выбирать устройство только для дорогой техники — телевизора, холодильника и т.д. В общем, для в частном доме трехфазная система электроснабжения более практична и удобна, так как дает возможность подключения трехфазных потребителей. Например, трехфазный котел будет работать в три раза эффективнее, чем однофазный. Кроме того, нагрузку можно распределить пропорционально по фазам.

какая проводка предпочтительнее — закрытая или открытая

Тип проводки выбирается исходя из материала, из которого построен дом. Например, в доме из дерева проводку делают только открытого типа. В этом случае провода можно проложить в специальном металлорукаве, что обеспечит дополнительную пожарную безопасность.

В кирпичном доме проводка может быть как открытой, так и закрытой.
Скрытая проводка может быть сменной (проложенной в пластиковых трубах) или несменной, проложенной в штробах, выполненных в стенах.

Кабель для электропроводки должен точно соответствовать предполагаемой нагрузке. Вне зависимости от типа электропроводки все соединения кабелей и проводов выполняются в специальных распределительных коробках, к которым предоставляется доступ для контроля и устранения неполадок.

перечень инструментов для электромонтажа

Для монтажных работ потребуются следующие инструменты:
   Отвертка-индикатор.
   Тестер.
   Пробойник.
   Плоскогубцы.
   Молоток.
   Изолента.
   Строборез. №
Монтаж электропроводки в частном доме должен производиться с обязательным учетом требований к расположению розеток и выключателей. Так, категорически запрещается размещение розеток и выключателей в помещениях с повышенной влажностью, например, в ванных комнатах и ​​саунах.

маркировка проводки

Маркировка проводки начинается с основного жгута проводов, при этом размечаются ответвления, проходящие сквозь стены, повороты и т.д. Провод укладывается на стену на расстоянии 20 сантиметров от потолка. В зависимости от выбранного способа проводка прокладывается от распределительного щита к потребителям по схеме.

В частном доме энергопотребление на порядок выше, чем в квартире, поэтому кабель для разводки в квартире можно использовать и меньшего сечения, чем в частном доме. Подавляющее большинство розеток в доме рассчитано на переносные устройства. Однофазные розетки для проводки часто группируются вместе. Группа розеток питается медным кабелем ВВГнг 3х25.

Эта группа оснащена защитным выключателем на 25 ампер. Если в доме трехфазная бытовая электросеть, то разводку необходимо производить с учетом правильной нагрузки между фазами.

Автоматический выключатель на группу осветительных приборов обычно применяют не более чем на 10 ампер, что вполне достаточно. Если суммарная потребляемая мощность всех осветительных приборов превышает этот показатель, рекомендуется создать еще одну группу освещения, с отдельным автоматом. Для осветительной группы чаще всего используется кабель ВВГнг 3х1,5.

  Для стационарных устройств устанавливаются розетки нужного номинального тока для однофазной или трехфазной розетки. Для электрических плит розетка поставляется с кабелем ВВГГГ, четырехжильным на три фазы или трехжильным на одну фазу.
