Как рассчитать мощность, силу тока и напряжение: взаимосвязи величин

Установка автоматических выключателей, выбор сечения провода, подбор нового электроприбора для домашних целей – все это требует знания и умения манипулировать основными характеристиками электрического тока. Напряжение, сила тока, мощность неразрывно связаны между собой, изменение одного оказывает влияние на остальные величины. Эту взаимосвязь, а также определение разных характеристик рассмотрим в этой статье.

• Как узнать ток, зная мощность и напряжение?
• Как узнать напряжение, зная силу тока?
• Как рассчитать мощность, зная силу тока и напряжения?
• Как определить потребляемую мощность цепи, имея тестер, который мерит сопротивление?
• Формула расчета сечения провода и как определяется сечение провода

Как узнать ток, зная мощность и напряжение?

В металлах, из которых сделаны провода, находятся свободные электроны, участвующие в работе. На клеммах источника тока создается сила, заставляющая заряды перемещаться по проводнику. Эта сила называется электродвижущей (э. д. с.). В постоянных цепях электроны выходят из источника с одной клеммы и «втягиваются» другой. При движении электронов совершается какая-то работа, зависящая от напряжения и тока. Связь силы тока с мощностью и напряжением видна в формуле:

P = UI,

где P – мощность, Вт; U – напряжение, В; I – ток, А.

Что такое ток? Для наглядности возьмем несколько рек, вода в которых течет с одинаковой скоростью. Однако русло у всех разное: одни реки широкие, другие узкие, какие-то глубокие или мелкие. Понятно, что объем воды, проходящий через контрольную точку, у всех будет разным. Выходит, что чем глубже или шире река, тем большее воды проходит по ней.

То же самое относится к электронам – чем больше их проходит через точку на проводнике, тем больший ток мы имеем. В отличие от рек, которые в половодье могут разливаться, избыток носителей заряда не может выходить за пределы провода. Как рассчитать пропускную способность кабеля рассмотрим в последнем подзаголовке.

Сравним зависимость силы тока от мощности и напряжения. Для этого воспользуемся приведенной выше формулой.

Внимание! Эта формула предназначена для постоянного тока. Отличие от переменного напряжения будет рассмотрено в следующем подзаголовке.

Сначала все значения следует привести к единой системе. Если мощность выражена в киловаттах или милливаттах, их нужно перевести в ватты. В одном киловатте 1 000 ватт. В одном ватте содержится 1 000 милливатт. То же самое относится и к напряжению. Если переделать формулу в такой вид: I = , то можно рассчитать ток. Например, есть утюг мощностью 1,2 кВт, как узнать ток?

Вольтметром измеряем напряжение в розетке, если прибора нет, можно считать его равным 220 В. Киловатты утюга переводим в ватты, получаем 1 200 ватт.

Эти значения вставляем в формулу:

Как узнать напряжение, зная силу тока?

Снова поговорим о постоянном напряжении. Напряжение – это сила, действующая на заряженные частицы, заставляющая их двигаться. Вернемся к реке. Даже если она будет широкой и глубокой, но вода в ней не будет двигаться, она не сможет совершать какую-то работу. Движение воды происходит из-за перепада уровней поверхности земли. Чем больше разница между уровнями дна на каком-то участке, тем быстрее будет поток, и тем большую работу может совершать вода.

Напряжение в каком-то смысле можно сравнить с таким перепадом: чем выше напряжение при одном и том же токе, тем большей мощностью обладает энергия, проходящая по проводнику. При постоянном напряжении электроны движутся всегда в одном направлении, но существуют более сложные схемы изменения напряжения или тока:

• переменный;
• периодический;
• синусоидальный;
• квазистационарный;
• высокочастотный;
• пульсирующий;
• однонаправленный.

Эти разновидности часто сопутствуют друг другу. Так в домашней сети применяются сразу три разновидности: переменный, периодический, синусоидальный. Переменное напряжение указывает на противоположные знаки напряжения в течение одного периода. Происходит это следующим образом: напряжение от ноля поднимается до максимального положительного значения, затем опускается до ноля и опускается до максимального отрицательного значения. Поскольку такие изменения происходят за равный промежуток времени, их называют периодическими. Плавные переходы носят синусоидальный вид, что соответствует названию такого тока.

Переменное напряжение может быть:

• однофазным;
• двухфазным;
• трехфазным.

В первом случае есть фазный и нулевой провод. При подключении нагрузки электроны движутся то в одном направлении, то в другом. Чтобы определить соотношение напряжения и мощности в переменном токе используют среднеквадратическое значение.

Оно определяется по нагреванию нагрузки одного и того же номинала. Сначала пропускают постоянный ток одного напряжения в течение определенного времени и замеряют температуру нагрева испытуемого тела. Затем опытным путем подбирают такое переменное напряжение, при котором за то же время происходит такое же нагревание.

Для однофазного переменного тока оно будет меньше в от амплитудного значения. То есть в сети вольтметр показывает 220 В среднеквадратическое значение, а амплитудное будет составлять 311 В.

Пояснение! На переменное напряжение сильное влияние оказывает емкость и индуктивность, снижая полезную мощность, но в этой статье мы подробно это не будем разбирать.

Двухфазный ток может быть либо сдвинутым, как, например, взятые две фазы у трехфазной сети, либо противоположным. В последнем случае фазы работают таким образом, что максимальное положительное значение одной фазы, соответствует максимальному отрицательному значению другой.

Для создания вращающегося магнитного поля применяют трехфазную сеть. Обычно к ней подключают электродвигатели. Если обмотки соединены по схеме треугольника, то суммарная мощность каждой фазы будет равна линейной. При подключении по схеме звезда суммарная мощность будет в  больше линейной. Схема подключения электродвигателя указана на его шильдике (табличке).

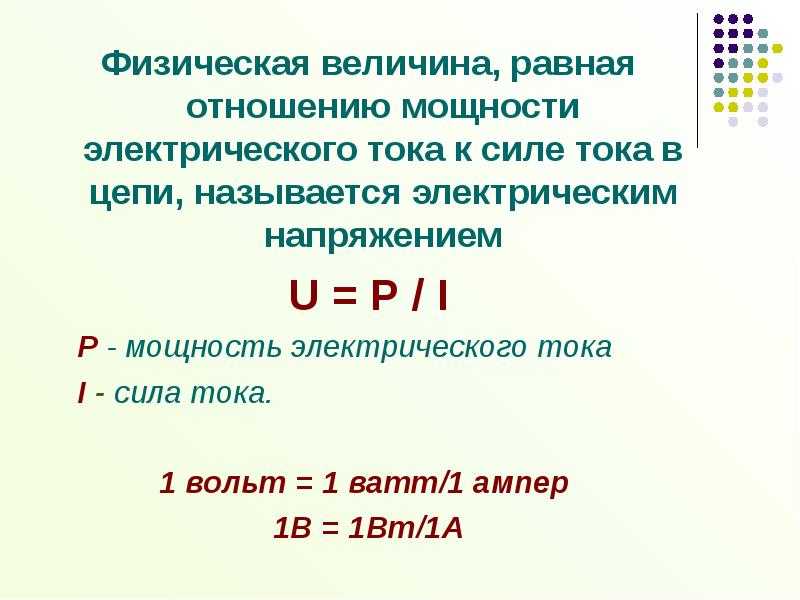

Определение напряжения при известном токе и мощности, осуществляется по той же формуле. Если определяется трехфазное напряжение, то следует учитывать схему подключения нагрузки и добавлять или нет коэффициент .

Как рассчитать мощность, зная силу тока и напряжения?

Разобравшись с током и напряжением, уже будет легче посчитать мощность, используя все ту же формулу. Однако для переменного тока различают несколько мощностей:

• мгновенная;
• активная;
• реактивная;
• полная.

Мгновенная мощность рассчитывается в момент измерения и может сильно отличаться от полной мощности. Активной называют полезную мощность, которая определяется по формуле:

Косинус фи в синусоидальном токе является коэффициентом мощности, выражается в процентах от 0 до 100 или цифрах от 0 до 1. Показывает сдвиг фаз между током и напряжением. Для трехфазной сети общая активная мощность складывается из отдельных фазных мощностей.

Реактивная мощность учитывает расход энергии на реактивную нагрузку (индуктивность, конденсатор, обмотка электродвигателя), которая снова возвращается к источнику. Для этого используется формула:

Полная мощность состоит из активной и реактивной, причем реактивная может иметь отрицательный или положительный знак.

Как определить потребляемую мощность цепи, имея тестер, который мерит сопротивление?

Кроме перечисленных формул, есть еще и другие, например, такие:

С их помощью можно узнать мощность, не имея данных о напряжении или токе.

Стоит отметить, что сопротивление измеряется в Омах.

Осторожно! При измерении сопротивления цепи в ней не должно быть электричества.

Если сопротивление известно, тогда можно узнать, как рассчитать нагрузку по току. Для этого

где R – сопротивление нагрузки, P – мощность нагрузки, I – ток нагрузки. Однако нагрузки, содержащие емкость или индуктивность, таким способом нельзя рассчитать. Также не получится узнать мощность лампы накаливания, измерив сопротивление ее нити, потому что вольфрам при нагревании увеличивает свое сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Раньше уже говорилось, что чрезмерный ток недопустим для проводов. Это связано с их перегревом. Поэтому каждый проводник способен пропускать через себя ограниченный ток. Почему провода греются? Любой материал в нормальных условиях имеет собственное сопротивление. Проходящий через него ток производит работу по нагреву металла. Этот нагрев допускается до определенной температуры, после чего начинается его плавление.

Рекомендуем прочитать: Принцип работы регулятора напряжения

Существуют специальные таблицы, помогающие подобрать сечение провода в зависимости от рабочего тока. Сечение – это площадь проволоки в разрезе. Как правило, такой разрез имеет вид круга. Чтобы найти сечение, необходимо найти площадь этого круга. Можно воспользоваться формулой:

где S – площадь круга или сечение в мм²; П – постоянное число равное 3,14159265; r – радиус круга. Для определения радиуса диаметр делят на два, затем подставляют в формулу.

Интересно! Многожильный и одножильный провод с одинаковым диаметром способны пропускать разную силу тока.

Мощность, напряжение, сила тока – это основные величины, зависящие друг от друга. Используя одну из приведенных формул, можно найти необходимую величину.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 5 чел.
Средний рейтинг: 5 из 5.

физические формулы, использующие мощность и напряжение

При выборе какого-либо электрического оборудования одним из важных параметров, на который обращается внимание, является мощность изделия. Этот параметр неразрывно связан с силой тока и напряжением. Чтобы рассчитать силу тока, напряжение или мощность в электрической цепи, используются несложные формулы. Но чтобы осмысленно проводить такие вычисления, желательно понимать физическую природу возникновения этих величин.

• Физическое понятие величин
  • Сила тока
  • Разность потенциалов
  • Электрическая мощность
• Закон Ома для цепи
• Практический расчёт

Физическое понятие величин

Любая электрическая цепь характеризуется рядом параметров. Наиболее важными из них являются сила тока, напряжение, мощность и сопротивление. Эти характеристики связаны между собой и зависят друг от друга. Явление, объединяющее их, называется электричеством.

Это понятие было введено ещё в 1600 году английским физиком Уильямом Гилбертом, изучающим магнитные и электрические явления. Исследуя магнетизм в природе, учёный установил, что некоторые тела при трении начинают обладать силой притяжения по отношению к другим предметам, в частности, к янтарю. Поэтому он и назвал открытое явление ēlectricus, что в переводе с латинского обозначает «янтарный».

Продолжая его исследования, немецкий физик Отто фон Герике в 1663 году изобрёл электрическую машину, которая представляла собой металлический стержень с одетым на него серным шаром. В результате он выяснил, что материалы могут не только притягивать вещества, но и отталкивать. Но только через восемьдесят лет американец Бенджамин Франклин создал теорию электричества, введя такие термины, как отрицательный и положительный заряд.

Дальнейшее развитие электричество получило после опытов Шарля Кулона и открытия им закона взаимодействия зарядов. Заключался он в следующем: сила влияния двух точечных зарядов друг на друга в вакууме прямо пропорциональна их произведению и обратно пропорциональна расстоянию между ними в квадрате. После этого благодаря экспериментам таких учёных, как Джоуль, Ленц, Ом, Ампер, Фарадей, Максвелл были введены понятия ток, напряжение и электромагнетизм.

Так, в 1897 году англичанин Джозеф Томсон установил, что носителями зарядов являются электроны. Ранее, в 1880 году, электротехник из России Дмитрий Лачинов сформулировал необходимые условия для передачи электричества на расстояния.

После этих открытий были выработаны фундаментальные определения электричества. Сегодня под ним понимаются свойства материалов образовывать вокруг себя электрическое поле, оказывающее воздействие на располагающиеся рядом другие заряженные частицы. Заряды условно принято разделять на положительные и отрицательные. При их перемещении возникает магнитное поле, при этом одинакового знака заряды притягиваются, а разного — отталкиваются.

Сила тока

Ток — это упорядоченное движение носителей заряда, происходящее под влиянием электрического поля. В качестве положительно заряженных частиц выступают электроны, а отрицательных — дырки. Математически это явление описывается с помощью формулы I = Q*T, где I — ток проводимости (А), Q — заряд частицы (Кл), T — время ©.

То есть электрическим током называется количество зарядов, прошедших через поперечное сечение вещества. Но эта формулировка верна только для тока постоянной величины, в то время как для изменяемого во времени она будет выглядеть I (T) = dQ/dT.

Плотность движения носителей заряда в материале, то есть количество электричества, проходящего за условно принятое время, называется силой тока. Согласно Международной системе (СИ) его единицей измерения является ампер. Один ампер равен перемещению электрического заряда, равного одному кулону, через поперечное сечение за одну секунду.

Носители заряда могут двигаться как упорядоченно, так и хаотично. При их движении возникает электрическое поле, обозначаемое латинской буквой E. Значение, определяющееся отношением тока к поперечному сечению проводника, называется плотностью тока. За единицу её измерения принимается А/мм².

По своему виду ток различают на следующие типы:

1. Переноса. Характеризуется движением зарядов, осуществляемым в свободном пространстве. Этот тип характерен для газоразрядных приборов.
2. Смещения. Возникает в диэлектриках и определяется упорядоченным перемещением связанных заряженных частиц.
3. Полный. Определяется суммарным значением тока: проводимости, переноса и смещения.
4. Постоянный. Это такой вид, который может изменять величину, но не изменяет направление движения, то есть свой знак.
5. Переменный. Такого вида ток может изменяться как по величине, так и по направлению (знаку).

Переменный вид разделяется по форме и может быть синусоидальным и несинусоидальным. Для расчёта силы тока синусоидальной формы используется формула Is = Ia*sin ωt, где Ia — максимальное значение тока (A), ω — угловая скорость, равная 2πf (Гц).

Физические тела, в которых возможно протекание тока, называют проводниками, а в тех, где возникают препятствия его прохождению — диэлектриками. Промежуточное состояние между ними занимают полупроводники.

Разность потенциалов

Напряжением принято называть физическую величину, характеризующую электрическое поле. Она показывает, какую работу понадобится совершить полю для того, чтобы переместить единичный заряд из одной точки в другую. При этом принимается, что этот перенос не влияет на распределение зарядов в источнике поля. Согласно Международной системе единиц напряжение измеряется в вольтах.

Работа по переносу складывается из двух величин — электрических и сторонних. Если сторонние силы не действуют, то напряжение на участке цепи равно разности потенциалов и вычисляется по формуле U = φ1-φ2. При этом потенциал определяется отношением напряжённости электрического поля к заряду. Для его расчёта используют формулу φ = W/q.

Другими словами, это характеристика поля в определённой точке, не зависящей от величины заряда, находящегося в нём. То есть напряжение в общем случае определяется работой электростатического поля, возникающего при движении заряда вдоль его силовых линий. Математически его можно рассчитать по формуле U = A/q, где А — совершаемая работа по перемещению (Дж), q — энергия заряда (Кл).

Применительно к сети переменного тока для напряжения используются следующие понятия:

1. Мгновенное. Это значение физической величины, измеренное в конкретный момент времени: U = U (t). Для синусоидального сигнала мгновенное напряжение находится с помощью выражения U (t) = Ua sin (ὤt + φ).
2. Амплитудное. Характеризуется наибольшей величиной мгновенного значения без учёта знака: Ua = max (U (t)).
3. Среднее. Определяется за полный период сигнала по формуле Us = 1/T ʃ U (t)*dt. Для синусоидальной формы это значение равно нулю.

Проводя расчёт напряжения, редко используется понятие электрического потенциала. Связано это с тем, что условно принято за одну из точек потенциала принимать землю.

Это значение берётся равным нулю, а все остальные потенциалы считаются относительно неё. Говоря, что напряжение в определённой точке составляет 300 вольт, имеется в виду разность потенциалов между этой точкой и землёй, равная этому значению.

Электрическая мощность

Электрическая мощность характеризует скорость передачи электрической энергии или её преобразование. Единицей её измерения является ватт. Для того чтобы посчитать мощность на определённом участке цепи, необходимо перемножить значение напряжения и силы тока на этом участке. Исходя из определения электрического напряжения, можно сказать, что заряд при движении совершает работу, численно равную ей на участке цепи. Если же умножить работу на количество зарядов, то можно найти общее значение работы, которую совершили заряды на этом участке.

Исходя из физического определения, что мощность — это работа за единицу времени, получается выражение P = A/Δt, где A — работа, совершаемая зарядом при перемещении от начальной точки к конечной (Дж), Δt — время, затраченное на полное перемещение заряда ©.

Для всех зарядов в цепи мощность можно найти благодаря формуле P = (U/ Δt) * Q, где Q — общее число зарядов.

Так как ток представляет собой заряд, протекающий в единицу времени (I = Q/ Δt), то получается, что мощность равна произведению тока на напряжение, то есть P = U*I (Вт).

В цепи с постоянным током его сила и напряжение всегда имеют постоянное значение в определённой точке, поэтому для любого момента времени мощность можно вычислить по формуле P = I*U = I2*R = U2/R, где R — сопротивление прохождению тока в электрической цепи (Ом). Если же в этой сети находится источник электродвижущей силы, то мощность находится как P = I*E+ I2*r, где Е — электродвижущая сила или ЭДС (В), r — внутреннее сопротивление источника ЭДС (Ом).

Для цепи, в которой её параметры изменяются по какому-то циклу, мощность в определённой точке интегрируется по времени. При этом существуют следующие виды мощности:

1. Активная. Для её нахождения используется расчёт, учитывающий угол сдвига фаз φ. Находится согласно формуле P = U*I*cos φ.
2. Реактивная. Характеризуется нагрузками, создаваемыми электрическими устройствами в виде колебаний энергии электромагнитного поля. Её вычисление осуществляется по формуле P = U*I*sin φ.
3. Полная. Определяется произведением действующих значений тока и напряжения, связана с другими видами мощности выражением S= √(P ² +Q ²).

Закон Ома для цепи

Проводя расчёты мощности по напряжению и току на практике, часто используют закон Ома. Он устанавливает связь между током, сопротивлением и напряжением. Этот закон был открыт путём проведения Симоном Омом ряда экспериментов и сформулирован им в 1826 году. Он выяснил, что величина тока на участке цепи прямо пропорциональна разности потенциалов и обратно пропорциональна сопротивлению этого участка.

Закон Ома можно записать в следующем виде: I = U/R, где I — значение силы тока (А), U — разность потенциалов (В), R — сопротивление цепи прохождению тока (Ом).

Для полной же цепи эту формулу можно записать так: I = E/(R+ r0), где E — ЭДС источника питания (В), r0 — внутреннее сопротивление источника напряжения (Ом).

Таким образом, для участка цепи будет справедливо выражение P = U2/R = I2R, а для полной цепи — P = (E/(R+ R0))²*R. Именно эти две формулы и используются чаще всего для расчётов электрических сетей или мощности необходимого оборудования.

Различные компоненты электрической сети в определённый момент времени потребляют разную величину тока. Поэтому очень важно правильно рассчитать, какое количество энергии подводится в тот или иной момент в определённое место цепи, чтобы не допустить перегрузок на линии и возникновения аварийных ситуаций.

Этим и занимаются разработчики схем, упрощая их до состояния, когда можно рассчитать необходимую мощность, используя закон Ома.

Практический расчёт

Например, пусть понадобится узнать, на какой ток необходимо приобрести устанавливаемый на участок цепи автоматический выключатель. При этом известно, что в линию, на которой он будет установлен, одновременно будут включаться холодильник с максимальной мощностью потребления энергии один киловатт, бойлер (два киловатта) и люстра, потребляющая 90 ватт. В месте установки используется однофазная сеть, рассчитанная на рабочее напряжение 220 вольт.

На первом этапе расчёта понадобится суммировать всю мощность подключаемых к линии электроприборов. Так, P общ. = 1000 + 2000 + 90 +220 = 3310 Вт. Используя формулу P = I*U, находится необходимое значение тока: I = P/U = 3310/220 = 15,04 А.

Из стандартного ряда выключателей наиболее близкое значение имеет автомат на 16 А. Поскольку необходимо покупать устройство защиты с небольшим запасом, то для рассматриваемого примера подойдёт выключатель, рассчитанный на 20 ампер.

Благодаря таким вычислениям можно рассчитать любой параметр электрической цепи, но это при учёте достаточного количества вводных данных.

АМПЕР, ВАТТ И ВОЛЬТ: РУКОВОДСТВО ПО ИЗМЕРЕНИЮ МОЩНОСТИ

Вы когда-нибудь задумывались, почему происходят перебои с электричеством? Есть несколько возможных причин, но если в вашем доме или офисе часто происходят перебои в подаче электроэнергии, возможно, вы перегружаете свой автоматический выключатель большим количеством устройств, чем он может выдержать.

Чтобы помочь вам лучше понять, как измерять мощность, и узнать, какое потребление вы предъявляете к автоматическому выключателю, вот полезное руководство по амперам, ваттам и вольтам.

СНАЧАЛА ОПРЕДЕЛИМ НАШИ ТЕРМИНЫ

Прежде чем мы углубимся в детали, важно определить несколько основных терминов. Вот примеры электрических измерений, с которыми вы, вероятно, столкнетесь:

Ампер. Сокращенно от ампер. Ампер — это базовая единица электрического тока в Международной системе единиц (СИ).

Вольт: Единица СИ для электродвижущей силы, или разность потенциалов, при которой сила тока в один ампер при сопротивлении в 1 Ом.

Ватт: Единица мощности в системе СИ, эквивалентная одному джоулю в секунду, соответствует мощности в электрической цепи, в которой разность потенциалов составляет один вольт, а сила тока — один ампер.

После прочтения этих определений может остаться неясным, что на самом деле означают эти термины. Полезная аналогия — думать об электричестве как о текущей воде. Амперы будут обозначать объем движущейся воды, а вольты — давление воды. Различные комбинации вольт и ампер дадут разные типы потоков. Например, высокое давление с малым объемом будет похоже на стоматологический ирригатор, а высокое давление и большой объем — на пожарный шланг. Ватт измеряет, какая сила создается типом электрического потока.

РАСЧЕТ ИЗМЕРЕНИЙ МОЩНОСТИ

НОМИНАЛЬНАЯ МОЩНОСТЬ

Ваш автоматический выключатель может выдерживать только определенную силу тока или определенный объем электроэнергии. Он имеет определенную силу тока, которая позволяет ему работать и обеспечивать ваш дом электричеством. Если этот предел превышен, ваш выключатель отключится, чтобы предотвратить повреждение проводки и приборов вашего дома.

КАК ОПРЕДЕЛИТЬ МОЩНОСТЬ ВАШЕГО ДОМА?

Это довольно просто. Все, что вам нужно сделать, это подойти к автоматическому выключателю и проверить ручку. Большинство бытовых цепей рассчитаны на 15-20 ампер, и чем новее ваш дом, тем выше вероятность того, что сила тока будет выше. Зная, какой у вас ток, вы можете узнать, сколько устройств вы можете поддерживать с ним.

СКОЛЬКО МОЩНОСТИ ИСПОЛЬЗУЮТ ВАШИ УСТРОЙСТВА?

Во-первых, убедитесь, что вы знаете, сколько ампер потребляет ваша цепь. Затем проверьте этикетку вашего устройства или руководство пользователя, чтобы узнать, сколько ватт и вольт будет использовать устройство. Разделите количество ватт на количество вольт, и это даст вам максимальное количество ампер, которое потребуется от вашей цепи. Для вас может быть хорошей идеей отслеживать, сколько ампер потребляет каждое устройство. Таким образом, вы можете отслеживать, сколько энергии вы используете. Если вы в конечном итоге превысите свой лимит, вы отключите цепь.

НАПРЯЖЕНИЕ НА РОЗЕТКАХ

Напряжение относится к количеству энергии, поступающей от ваших розеток. Это измерение называется вольтами. Одна розетка обычно может выдавать до 120 вольт.

КАКОВЫ РАЗЛИЧНЫЕ ТИПЫ ТОКОВ НАПРЯЖЕНИЯ?

Постоянный ток (DC): Электричество течет в одном направлении. Это тип тока, который будет использовать большинство вашей цифровой электроники.

Переменный ток (AC): Электричество будет периодически менять направление своего потока. Большинство домов подключены к сети переменного тока, поэтому ваш дом, скорее всего, тоже рассчитан на нее.

СКОЛЬКО ВОЛЬТ ВЫХОДИТ ИЗ МОЕЙ РОЗЕТКИ?

Опять же, убедитесь, что вы знаете силу тока вашей цепи. Затем проверьте устройство, которое вы подключаете к розетке, на предмет того, сколько ватт оно потребляет. Все, что вам нужно сделать после этого, это разделить количество ватт на силу тока вашей цепи. Полученное число — это количество вольт, выходящее из вашей розетки, чтобы помочь поддерживать ваше устройство.

ИЗМЕРЕНИЯ В ВАТАХ

Мы уже обсуждали амперы и вольты выше, но есть еще один вопрос, который необходимо учитывать — ватты. Ватт – это мера электричества или одна единица мощности.

КАК ВЫ МОЖЕТЕ РАССЧИТАТЬ МОЩНОСТЬ ВАШЕЙ ЦЕПИ?

Все, что вам нужно знать, это две вещи. Как обсуждалось в предыдущих расчетах, вам нужно знать силу тока вашей цепи. Вам также необходимо знать, сколько вольт может выдавать ваша розетка. Затем умножьте силу тока на количество вольт. Это максимальное количество ватт, которое ваша схема может поддерживать одновременно. Если вы превысите это количество, вполне возможно, что произойдет электрический выброс.

ОБРАТИТЕСЬ В JP ELECTRICAL ДЛЯ ПОДДЕРЖКИ

Если ваш автоматический выключатель сработал или у вас возникли какие-либо другие проблемы с электричеством в вашем доме, позвоните нам. Вы также можете рассчитывать на то, что мы рассчитаем все электрические потребности вашего дома, чтобы вы могли предотвратить выброс до того, как он произойдет. Мы предоставляем различные бытовые и коммерческие услуги и особенно хорошо разбираемся в проводке, освещении и электрических панелях. Мы также можем предоставить генераторы!

Позвоните в JP Electrical сегодня!

Категории: Техническое обслуживание электрооборудования

Закон Ома и взаимосвязь V-I-R

В физике есть определенные формулы, настолько мощные и всеобъемлющие, что они достигли уровня общеизвестности. Студент-физик столько раз записывал такие формулы, что запоминал их, даже не пытаясь. Конечно, для профессионалов в этой области такие формулы настолько важны, что они запечатлеваются в их сознании. В области современной физики есть E = m • c ² . В области ньютоновской механики есть F _net = m • a. В области волновой механики есть v = f • λ. А в области тока электричества есть ΔV = I • R.

Преобладающее уравнение, которое пронизывает изучение электрических цепей, это уравнение две точки на цепи ( ΔV ) эквивалентны произведению тока между этими двумя точками ( I ) и общее сопротивление всех электрических устройств между этими двумя точками ( R ). В оставшейся части этого раздела «Класс физики» это уравнение станет наиболее распространенным уравнением, которое мы видим. Это уравнение, часто называемое уравнением закона Ома , является мощным предсказателем взаимосвязи между разностью потенциалов, током и сопротивлением.





Закон Ома как показатель силы тока

Уравнение закона Ома можно изменить и выразить как



В качестве уравнения это служит алгебраическим рецептом для расчета тока, если известны разность электрических потенциалов и сопротивление. Тем не менее, хотя это уравнение служит мощным рецептом решения проблем, оно представляет собой гораздо больше. Это уравнение указывает две переменные, которые могут повлиять на величину тока в цепи. Сила тока в цепи прямо пропорциональна разности электрических потенциалов на ее концах и обратно пропорциональна общему сопротивлению внешней цепи. Чем больше напряжение батареи (т. е. разность электрических потенциалов), тем больше ток. И чем больше сопротивление, тем меньше ток. Заряд течет с наибольшей скоростью, когда напряжение батареи увеличивается, а сопротивление уменьшается. В самом деле, двукратное увеличение напряжения батареи приведет к двукратному увеличению тока (если все остальные факторы остаются равными). А увеличение сопротивления нагрузки в два раза приведет к уменьшению тока в два раза до половины его первоначального значения.

В таблице ниже эта взаимосвязь иллюстрируется качественно и количественно для нескольких цепей с различными напряжениями и сопротивлениями аккумуляторов.

	Цепь Схема	Аккумулятор Напряжение (ΔV)	Всего Сопротивление ()	Текущий (Ампер)
1.		1,5 В	3	0,50 А
2.		3,0 В	3 Ом	1 А
3.		4,5 В	3	1,5 А
4.		1,5 В	6	0,25 А
5.		3,0 В	6	0,5 А
6.		4,5 В	6 Ом	0,75 А
7.		4,5 В	9 Ом	0,50 А

Строки 1, 2 и 3 показывают, что удвоение и утроение напряжения батареи приводит к удвоению и утроению тока в цепи. Сравнение строк 1 и 4 или строк 2 и 5 показывает, что удвоение общего сопротивления позволяет вдвое уменьшить ток в цепи.

Поскольку на ток в цепи влияет сопротивление, резисторы часто используются в цепях электроприборов, чтобы влиять на величину тока, присутствующего в его различных компонентах. Увеличивая или уменьшая величину сопротивления в конкретной ветви цепи, производитель может увеличивать или уменьшать величину тока в этой ветви . Кухонные приборы, такие как электрические смесители и регуляторы освещенности, работают, изменяя ток на нагрузке путем увеличения или уменьшения сопротивления цепи. Нажатие различных кнопок на электрическом миксере может изменить режим с смешивания на взбивание, уменьшив сопротивление и позволив большему току присутствовать в миксере. Точно так же поворот диска на диммерном переключателе может увеличить сопротивление его встроенного резистора и, таким образом, уменьшить ток.

На приведенной ниже схеме изображена пара цепей, содержащих источник напряжения (батарейный блок), резистор (лампочка) и амперметр (для измерения силы тока). В какой цепи лампочка имеет наибольшее сопротивление? Нажмите кнопку «Просмотреть ответ», чтобы убедиться, что вы правы.





Уравнение закона Ома часто изучается в физических лабораториях с использованием резистора, аккумуляторной батареи, амперметра и вольтметра. Амперметр — это прибор, используемый для измерения силы тока в заданном месте. Вольтметр — это устройство, оснащенное щупами, которые можно прикоснуться к двум точкам цепи, чтобы определить разность электрических потенциалов в этих точках. Изменяя количество элементов в аккумуляторной батарее, можно изменять разность электрических потенциалов во внешней цепи. Вольтметр можно использовать для определения этой разности потенциалов, а амперметр можно использовать для определения тока, связанного с этим ΔV. Батарея может быть добавлена ​​к блоку батарей, и процесс может быть повторен несколько раз, чтобы получить набор данных I-ΔV. График зависимости I от ΔV даст линию с наклоном, эквивалентным обратной величине сопротивления резистора. Это можно сравнить с заявленным производителем значением, чтобы определить точность лабораторных данных и достоверность уравнения закона Ома.



Величины, символы, уравнения и единицы!

Склонность обращать внимание на единицы измерения — неотъемлемая черта любого хорошего студента-физика. Многие трудности, связанные с решением задач, могут быть связаны с неспособностью уделить внимание единицам. По мере того, как все больше и больше электрических величин и соответствующих им метрических единиц вводятся в этом разделе учебника «Класс физики», становится все более важным организовать информацию в вашей голове. В таблице ниже перечислены некоторые количества, которые были введены до сих пор. Символ, уравнение и соответствующие метрические единицы также перечислены для каждой величины. Было бы разумно часто обращаться к этому списку или даже сделать свою собственную копию и дополнять ее по мере продвижения модуля. Некоторые учащиеся считают полезным сделать пятую колонку, в которой указано определение каждой величины.

Количество	Символ	Уравнение(я)	Стандартная метрическая единица измерения	Другие блоки
Потенциальная разница (он же напряжение)	ΔV	ΔV = ΔPE/Q ΔV = I • R	Вольт (В)	Дж / С
Текущий	я	I = Q/t I = ΔV/R	Ампер (А)	Ампер или C/s или В/Ом
Сила	Р	P = ΔPE/т (больше будет)	Вт (Вт)	Дж/с
Сопротивление	Р	R = ρ • L / A R = ΔV / I	Ом (Ом)	В/А
Энергия	E или ΔPE	ΔPE = ΔV • Q ΔPE = P • t	Джоуль (Дж)	В • C или Вт • с

(Обратите внимание, что символ единицы измерения C представляет единицу измерения Кулоны. )



В следующем разделе Урока 3 мы еще раз рассмотрим количественную силу. Новое уравнение для мощности будет введено путем объединения двух (или более) уравнений из приведенной выше таблицы.







Мы хотели бы предложить …

Зачем просто читать об этом и когда вы могли бы взаимодействовать с ним? Взаимодействие — это именно то, что вы делаете, когда используете один из интерактивов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного конструктора цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Конструктор цепей постоянного тока предоставляет учащимся набор для создания виртуальных схем. Легко перетащите источник напряжения, резисторы и провода на рабочую область. Соедините их, и у вас есть схема. Добавьте амперметр для измерения тока и используйте датчики напряжения для определения падения напряжения. Это так просто. И не нужно беспокоиться о поражении электрическим током (если, конечно, вы не читаете это в ванной).

Посетите:  DC Circuit Builder





Проверьте свое понимание

1. Что из следующего приведет к уменьшению тока в электрической цепи? Выберите все подходящие.

а. уменьшить напряжение

б. уменьшить сопротивление

с. увеличить напряжение

д. увеличить сопротивление





2. Некоторая электрическая цепь содержит батарею с тремя ячейками, провода и лампочку. Что из нижеперечисленного заставит лампочку светить менее ярко? Выберите все подходящие.

а. увеличить напряжение батареи (добавить еще одну ячейку)

б. уменьшить напряжение батареи (удалить элемент)

с. уменьшить сопротивление цепи

д. увеличить сопротивление цепи







3. Вас, вероятно, предупредили, чтобы вы не касались электроприборов или даже электрических розеток мокрыми руками. Такой контакт более опасен, когда ваши руки мокрые (а не сухие), потому что мокрые руки вызывают ____.

а. напряжение цепи должно быть выше

б. напряжение цепи должно быть ниже

с. ваше сопротивление должно быть выше

д. ваше сопротивление должно быть ниже

эл. ток через вас будет ниже







4. Если сопротивление цепи увеличить втрое, то ток в цепи будет ____.

а. одна треть

б. в три раза больше

с. без изменений

д. … ерунда! Не было бы никакой возможности сделать такой прогноз.







5. Если напряжение в цепи увеличить в четыре раза, то ток в цепи будет ____.

а. одна четвертая часть

б. в четыре раза больше

с. без изменений

д. … ерунда! Не было бы никакой возможности сделать такой прогноз.







6. Цепь соединена с источником питания, резистором и амперметром (для измерения силы тока). Амперметр показывает ток 24 мА (миллиампер). Определить новый ток, если напряжение источника питания было…

а. … увеличилось в 2 раза, а сопротивление осталось постоянным.

б. … увеличилось в 3 раза, а сопротивление осталось постоянным.

с. … уменьшилось в 2 раза, а сопротивление осталось постоянным.

д. … оставался постоянным, а сопротивление увеличивалось в 2 раза.

эл. … оставался постоянным, а сопротивление увеличивалось в 4 раза.

ф. … оставался постоянным, а сопротивление уменьшалось в 2 раза.

г. … увеличилось в 2 раза, а сопротивление увеличилось в 2 раза.

час. … увеличилось в 3 раза, а сопротивление уменьшилось в 2 раза.

я. … уменьшилось в 2 раза, а сопротивление увеличилось в 2 раза.







7. Используйте уравнение закона Ома, чтобы дать численные ответы на следующие вопросы:

а. Электрическое устройство с сопротивлением 3,0 Ом пропустит через себя ток силой 4,0 А, если на устройство будет воздействовать падение напряжения ________ Вольт.

б. Когда на электрический нагреватель подается напряжение 120 В, через нагреватель потечет ток силой 10,0 ампер, если сопротивление составляет ________ Ом.

с. Фонарик, который питается от 3 Вольт и использует лампочку с сопротивлением 60 Ом, будет иметь силу тока ________ Ампер.







8. Используйте уравнение закона Ома, чтобы определить недостающие значения в следующих цепях.
