Как повесить водонагреватель правильно

Решив обзавестись водонагревателем, человек задается вопросом: как повесить бойлер и куда лучше его повесить?

Схема установки накопительного водонагревателя.

Куда повесить водонагреватель: рекомендации специалистов

Как правило, водонагреватели устанавливают в защищенных от замерзания воды местах, поблизости от водоразборных точек. Если эти точки расположены на определенном удалении друг от друга, то предусматривают установку нескольких водонагревателей. Выбирая место установки бойлера, следует учитывать возможность доступа горячей и холодной воды к водопроводной арматуре. Также необходимо предусмотреть свободное пространство для последующего обслуживания бойлера. Выбирая стену, куда повесить бойлер, следует учитывать ее прочность. Зачастую водонагреватель устанавливается в санузлах на задней стенке туалета. Перед тем как принять окончательное решение, рекомендуется «простучать» стенку. Если выяснится, что она тонкая и за ней находится вентшахта, на нее можно повесить бойлер до 100 л объемом, водонагреватель до 200 л рекомендуется вешать только на несущие стены.

В случае малой несущей способности стены правильно будет установить на ней бойлер не более 50 л объемом или изготовить специальный металлический каркас для надежности.

Перед тем как установить бойлер, стоит выяснить ряд некоторых важных моментов, а именно:

Схема устройства накопительного водонагревателя.

• определиться с выбором водонагревателя путем анализа его технической характеристики и дизайна;
• выяснить, есть ли возможность перекрытия воды на период установки и доступ к коммуникациям;
• куда и на какой высоте можно вешать водонагреватель: вертикально или горизонтально, на кухню, в туалет или в ванную. Перед тем как повесить устройство в ванной комнате, следует знать, что водонагреватель, как и другая бытовая техника, должен устанавливаться в определенных зонах. Согласно правилам безопасности, в ванной существует четыре зоны опасности. Поэтому важно правильно распланировать местоположение каждого бытового прибора и подобрать самое безопасное для бойлера;

• запланировать место прокладки кабеля с учетом особенностей помещения;
• продумать, какое количество смесителей будет функционировать от бойлера: несколько или один;
• потребуются ли дополнительные работы: долбление капитальных стен, установка коробов, штробление и т.д.;
• куда выполнить отвод воды в случае необходимости постоянного слива из системы избыточного давления;
• продумать, какой вариант подойдет для вашей квартиры: гибкая подводка воды для сохранения эстетичности или надежные трубы;
• куда установить розетку.

Вернуться к оглавлению

Виды водонагревателей

Устройство накопительного водонагревателя

Как известно, существуют водонагреватели проточные и накопительные. Перед тем как сделать свой выбор, стоит изучить краткую характеристику каждого типа и условия их эксплуатации.

Итак, проточный водонагреватель. Оптимальным вариантом его установки являются места с небольшим потреблением воды, то есть дача, квартира или маленький дом. Поскольку такой бойлер предусматривает моментальный нагрев протекающей воды, следует быть готовым к большим затратам электроэнергии. Водонагреватели такого типа разделяются на безнапорные и напорные. Местом установки первых является душевая кабина, в то время как напорные могут устанавливаться на всю сантехническую систему.

Различают проточные бойлеры с различной степенью защиты от попадания воды на основание корпуса. Бойлер с самой высокой степенью защиты — от струй воды — можно вешать даже в душевой кабине. Более того, проточный бойлер может быть оборудован переключателем мощности, защитной системой от воздушных пробок, системой защиты от жесткой воды, от перегрева и многими другими дополнительными функциями.

Накопительный бойлер или водонагреватель более популярен, поскольку именно этот тип бойлера как нельзя лучше подходит для малогабаритных квартир, его установка не требует замены электропроводки. Такой бойлер способен нагреть от 10-150 и более литров воды. Примечательным в них является и тот факт, что они достаточно компактны, надежны, экономичны и занимают относительно небольшую площадь полезного пространства помещения. Обязательным элементом накопительного обогревателя является бак, в котором бойлер накапливает горячую воду, поступившую под давлением из водопровода.

Накопительные водонагреватели различают по типу установки:

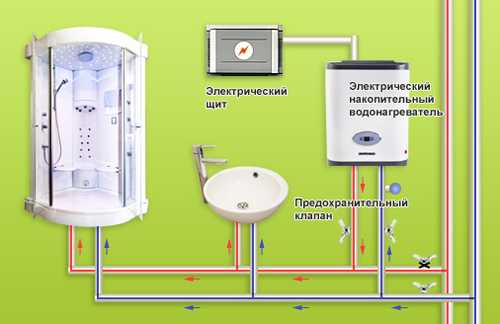

Схема подключения накопительного водонагревателя.

• напольные — вмещают объем воды от 150 до 1000 л, поэтому в состоянии обеспечить горячей водой коттедж или загородный дом;
• встраиваемые — предназначены для установки на кухне или в ванной комнате наряду со стиральной машиной;
• настенные водонагреватели — устанавливаются на определенной высоте, вмещают от 30 до 150 л воды, считаются оптимальным вариантом для временного снабжения квартиры горячей водой и частичного снабжения горячей водой дачи, коттеджа или загородного дома.

Чтобы правильно установить водонагреватель, следует учитывать некоторые особенности:

• поскольку практически все модели водонагревателя предусматривают наличие защитного клапана от избыточного давления, потребуется доступ к трубам канализации для осуществления отвода воды;
• необходимо определиться с выбором подходящего места, куда можно установить водонагреватель и все дополнительные коммуникации;
• в связи с тем, что стена должна будет выдерживать нагрузку от веса обогревателя, монтаж необходимо выполнять на прочную бетонную или кирпичную стену;
• накопительный водонагреватель рассчитан как на одну водоразборную, так и на всю систему;
• во избежание потерь тепла желательно устанавливать водонагреватель ближе к месту подачи горячей воды;
• правильно в процессе монтажа устанавливать запорные краны в систему горячей и холодной воды и к ним подключать гибкие шланги;
• в период электромонтажных работ, подключая водонагреватель к сети, в распределительном щите необходимо установить автомат или УЗО соответствующий номиналу мощности подключаемого устройства; от распределительного устройства к водонагревателю необходимо проложить отдельный кабель соответствующего сечения.

Вернуться к оглавлению

Установка бойлера

Схема установки электрических водонагревателей своими руками.

Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:

• электроинструменты и инструменты для сантехники;
• арматура: краны, муфты, тройники и т.п.;
• рулетка;
• пластмассовые 12 мм дюбели и крепления;
• электроперфоратор с победитовым сверлом на 12 мм диаметра.

В первую очередь необходимо подвести к месту будущего крепления бойлера все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.

Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя. Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.

После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.

На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и снять бойлер. Затем просверлить отверстия для намеченных креплений.

Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.

Необходимо подключить водонагреватель к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.

Еще раз убедившись, что все сделано правильно, можно включать бойлер в сеть!

Вернуться к оглавлению

Правила эксплуатации водонагревательной техники

Стоит отметить, что залогом успешной эксплуатации водонагревательной техники длительное время является соблюдение правил использования водонагревателей. Вот основные из них:

• специалисты советуют не реже раза в год извлекать ТЭН и проверять его на наличие наслоения накипи, а связано это с тем, что при максимальной температуре нагрева жесткой водопроводной воды в ТЭНе образуется накипь, вследствие чего уменьшается теплоотдача, система перегревается и прекращает функционировать; в таком случае приходится менять ТЭН;
• запрещается вешать ТЭН при отсутствии в помещении заземления, поскольку попадающие на корпус капли воды могут вывести аппарат из строя, вследствие чего не исключается возможность удара человека током,
• запрещается подключать к электросети пустой накопительный бойлер;
• если в городской водопроводной сети наблюдается превышение давления свыше 6 Атм, то необходима установка понижающего давление редуктора;
• не разрешается подключение нагревателя к водопроводной сети без установки предохранительного клапана, который идет в комплекте с водонагревателем;
• из подключенного к сети накопительного нагревателя не разрешается выпускать воду;
• исключается потребление воды из водонагревателя в качестве питьевой.

Итак, досконально изучив всю информацию о правильной установке водонагревательных приборов и условиях их эксплуатации, можно приступать непосредственно к самому монтажному процессу. Удачи и успехов!

1poteply.ru

Как установить водонагреватель в ванной: подключение бойлера

Установка электро водонагревателя

Бесперебойное обеспечение ванной или кухни горячей водой — существенный признак уютной жизни в сегодняшнем жилище.

Для изготовления нужных требований мастерами изобретателями создали практичный аппарат — нагреватель воды (водонагреватель). Очень простым в работе и установке считается бойлер работающий от электричества. Как поставить водонагреватель в ванной видео…

В жилых площадях или зданиях где нет горячей воды нереально представить уютной жизни без установки нагревателя воды.

Продавцы/производители не советуют подключать водонагреватель собственными руками, но процесс установки имеет обычную схему включения, с какой может управиться каждый мастер. Знание главных нюансов монтажа сможет помочь избегать досадных оплошностей и по всем правилам установить оборудование в ванне или в кухонной зоне. Бойлер работающий от электричества ставится в домашнюю сеть провода воды, включающую стояки холодной/горячей подвода воды, подведение трубопровода и смеситель.

Проект дома или квартиры нечасто дает возможность установить один нагреватель воды паралельно для ванны и кухни из-за их отдаленности друг от друга. Если вполне можно, то расположение для бака нагрева лучше подобрать ближе к главному стояку, где расположена ответвление (ввод) трубы подвода воды в жилую площадь. Так вы обеспечите неплохой водонапор на водонагреватель. Очень часто нагреватель воды устанавливают в ванне или в санузле над унитазом. Водонагреватель обязан находится в месте к которому можно легко добраться с целью проведения работ по эксплуатации.

Монтаж нагревателя воды в ванне

Для установки и врезки в единый провод труб оборудования для нагрева потребуются эти инструменты:

Инструменты нужные для монтажа нагревателя воды: перфаратор, паяльный аппарат для труб из пластика, плоскогубцы, отвёртка и строительный уровень.

• дрель с ударным механизмом или перфаратор;
• сверло для бетона/бур-сверло;
• уровень строительный;
• ключ для гаек;
• плоскогубцы;
• паяльник;
• элементы крепежа;
• отвертка.

Каждый нагреватель воды имеет собственный принцип крепежа, установленный изготовителем. Но очень часто к стенке прибивается кронштейн сделанный из металла, на какой вешается водонагреватель или на сам бак закручивается планка с дальнейшим фиксированием при помощи болтов.

Мощность (диаметр) крепежей становится больше вместе с объемом бака. Серьёзные изготовители с оборудованием постоянно укомплектовывают и комплект нужных деталей которые применяются для крепежа, могущих выдерживать груз этого бачка. При личной покупке материала лдя расхода не забывайте, что для подвешивания небольшого бачка на тридцать литров подходят гвозди-дюбеля 6 мм.

Выполнить разметку положения водонагревателя и его крежных мест.
В отмеченных точках просверлить отверстия для дюбелей.

Примечание: плитку из керамики можно высверливать сверлом для бетона с переустановкой режима на обыкновенную дрель. Несильный и легкий нажим когда происходит сверление сможет помочь избегать плиточного разламывания.

Вставить дюбеля и прикрепить кронштейн или остальные детали, указанные изготовителем, под этот водонагреватель.
Установить нагреватель воды в необходимое положение.

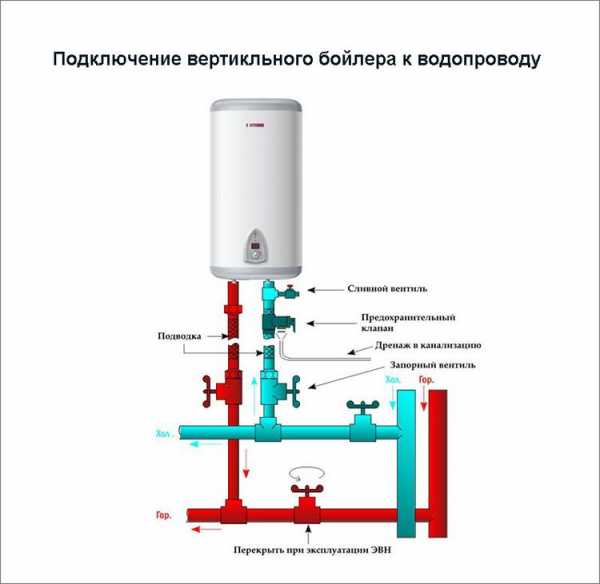

Новая схема водоподключения к водонагревателю

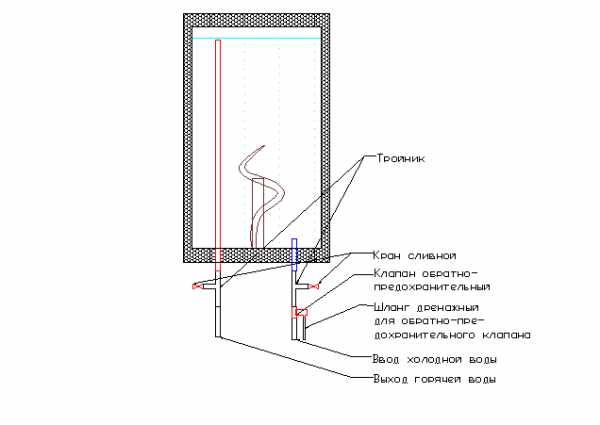

Схема подсоединения водонагревателя к проводу воды.

Поставить водонагреватель очень легко. А вот его присоединение к проводу труб и элекические сети у кое-кого может стать причиной неуверенности. Единичная схема подключения провода воды подходит ко всем бойлерам работающим от эектрики.

В наше время схема подсоединения нагревателя к системе подвода воды слегка разнится от старого варианта. Прибавление арматуры запорной дает возможность удалить воду для ее будущего применения. Ранее этого не учитывалось. Вносить ли новые изменения в конструкцию трубопровода или оставить устаревшую схему — это необходимо решить если исходить из характеристик конструкции.

На провод труб с холодной водичкой, идущий в нагреватель, нужно установить: тройник, кран шаровый, трубу для отвода или шланг для водного слива, клапан для предохранения (постоянно продаётся вместе с водонагревателем), кран запорный, фильтр и опять кран запорный. Фильтр и заключительный элемент запорный устанавливается при входе трубы в жилую площадь.

Если давление в центральной магистрали может быть больше 6 атм, то необходимо установить редуктор, выверяющий давление. Присутствие редуктора нужно для городских систем подвода воды.

Клапан для предохранения — это обязательный компонент нагревателя воды, исполняющий две наиболее значимые задачи. Самая первая функция: защита водонагревателя от высокого давления. При нагреве, на случай перепада давления спускается маленькое количество воды, и давление в баке нагрева налаживается.

Задача номер 2: защита от свободного водовытекания из бака находящегося внутри. На корпусе клапана предохранительного есть пометка, показывающая направление движения среды воды (вверх по схеме). Если вода почему-то прекратит попадать в систему, то клапан не допустит ее возврата из водонагревателя назад в магистраль подвода воды. Опустошение бака находящегося внутри ведет к перегоранию элемента нагрева.

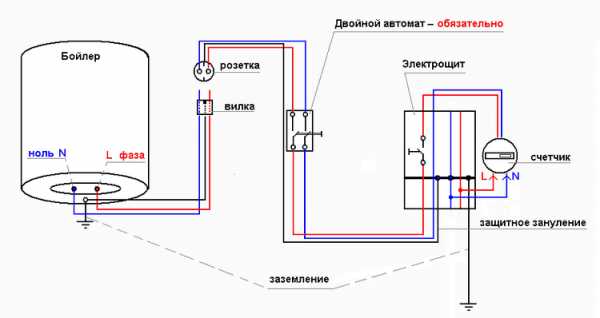

Схема подсоединения водонагревателя к электрике.

Изготовители электробойлеров сейчас рекомендуют новую схему включения водонагревателя. Сейчас сразу на выходе или входе нагревателя необходимо установить тройники с арматурой шарового типа (вентиляционный клапан, кран) и шлангом для водного слива, который может пригодиться при абсолютном прекращении подвода воды (к примеру, при непредвиденной ситуации на магистрали). Тройник и кран шаровый ставятся и на трубном выходе из нагревателя воды с горячей водой. Только при кране который открыт на выходной «горячей» трубе можно удалить воду через другой кран со шлангом (через вентиляционный клапан воздух подается и гидрозатвор нейтрализуется). Если существует уверенность, что сбоёв с водоподачей не появится, то тройники с арматурой шарового типа можно не ставить.

Второй кран запорный на «холодной» трубе, который идет после клапана предохранительного, предназначена для водоперекрытия во время обслуживания нагревателя (слив воды, замена ТЭНа или анода).

Труба, выводящая воду которая нагрелась из водонагревателя, подводится конкретно к смесителю или совмещается с проводом труб разводки в квартире горячей воды.

Весомые примечания

Чтобы водонагреватель не стал грязным можно поставить в него фильтр тонкой прочистки, это существенно продлит жизнь нагревателя воды.

1. За двухгодичный срок эксплуатирования в емкости водонагревателя может скопиться большущее ведро грязи. Из-за плохой воды загрязняется и перестает исполнять собственные роли клапан для предохранения. Этого избежать поможет установка хорошего фильтра тонкой прочистки (1 мк), который ставится сразу после крана запорного при входе коллектора в жилую площадь.
2. При эксплуатации нагревателя воды в жилых площадях, имеющих горячее обеспечение водой, центральная труба с горячей водой обязана перекрываться, а разводка которая уже есть подсоединяется к баку нагрева.
3. На провод труб, идущий от стояка к водонагревателю, нельзя подключать другие точки водоиспользования. Добавочное разветвление разводки трубопровода сокращает водонапор.
4. При трубоподводе к нагревателю не используйте шланг, который часто проталкивается, а выполните трубоподвод близко к входу/выходу в нагреватель воды.

Чтобы соединить пластиковых /труб сделанных из металлопластика с железной запорной арматуре на трубу припаиваются переходники с пластика на металл.



Оплошности подсоединения

1. Установка простого клапана обратного типа (пропускает воду в одну сторону) взамен клапана предохранительного. Тогда высокое давление воды, иногда возникающее при нагреве, не имеет возможности регулирования, что ведет к поломкам водонагревателя. Как результат совершается деформация бака содержащего воду, отслоение антикоррозийного эмального слоя, выдавливание из корпуса прокладки из резины, и вода начинает пробиваться наружу.
2. Многие совершенно не ставят клапан для предохранения, думая, что давление в общей системе подвода воды не может достигать критичной метки, чтоб повредить нагреватель воды. Это обычное недоразумение. Необходимо взять во внимание так же и тепловое увеличение среды воды, приводящей к увеличению давления и дефекту водонагревателя. И также при прекращении подвода воды в конструкцию подвода воды (выключение для работ по ремонту магистрали) вода свободно вытекает из бака, выполняя опасную ситуацию для элемента нагрева (ТЭНа), который может перегореть.



Присоединение нагревателя воды к электрическому питанию

Водонагреватель подсоединяется при помощи персонального кабеля (многожильного сделанного из меди), провиденного от электросчетчика. Многие изготовители укомплектовывают водонагреватели устройством защитного выключения (УЗО). Тогда конкретно около нагревателя ставится двойной автомат прерывания питания с мощностью, оборудования мощности и соответствующей проводки. Автомат с двойным действием нужен для полнейшего выключения линии, из-за того что вода и электричество — соседи опасные. Тут ненужная перестраховка не будет лишней. Когда в наборе с водонагревателем УЗО не предусматривается, тогда ставится дифавтомат, оберегающий от утечки тока и коротких замыканий.

Важным пунктом в установке нагревателя воды считается его заземление.

Если нагреватель воды имеет кабель, снабженный вилочкой, то от автомата выводится розетка, имеющая код ip 4-4, что означает большую защиту от попадания пыли и влажности. Если нет вилки кабель ведут прямо от автомата к клеммам водонагревателя.

При подсоединении к электрике естественно внимательно посмотрите на цвета оплетки кабельных жил, какие подходят нормам: провод синего цвета — нулевой рабочий, коричневого цвета — это фаза, желтый — провод заземления (защитный нулевой).

1. При мощности элемента нагрева (ТЭНа) до 1.5 кВт применяется кабель из меди с сечением 1,5 мм и автомат отсечки с током в 10 А. Зачастую используется ТЭН мощностью 2.5 кВт, тогда берут кабель 2,5 мм и автомат 16 А.
2. Большинство установщиков электронагревателей игнорируют необходимость заземления. И зря! Бывает, оно не спасет от удара электротока, но водонагреватель при заземлении будет служить подольше. В приватизированном доме, где нет щитка с защитой, собирают контур заземления.
3. Не разрешается применять для заземления магистрали из труб канализации, подвода воды и централизованого отопления, трубы для газа или каркас строений из бетона и железа.



Правильно произведенный монтаж с учитыванием всех главных нюансов установки отразится на долгой службе электронагревателя.

world-model.ru

Как выбрать стену для установки водонагревателя — ВОДОНАГРЕВАТЕЛЬ.РУ

Выбор стены для установки накопительного электрического водонагревателя – важный вопрос. Для начала надо определиться, в каком месте какого помещения следует устанавливать водонагреватель. Желательно, чтобы место установки было как можно ближе к источникам забора горячей воды для уменьшения потери тепла. Стоит сразу упомянуть о том, что бойлер нужно вешать на стену исключительно на стандартный кронштейн агрегата, который крепится на стену при помощи крюков – дюбелей или анкеров. При этом стена, на которую крепится водонагреватель, должна быть ровной, на стене не должно располагаться никаких труб, стояков, лежаков. Как бы не казалось заманчивым расположить водонагреватель в понравившемся месте, на котором располагаются канализационные стояки, с помощью нестандартных кронштейнов и конструкций, нежелательно не устанавливать его таким образом, ведь в таком случае при обрушении водонагревателя на пол вся ответственность будет лежать не на производителе бойлера, а на монтажнике и хозяине водонагревателя.

Идеальная стена для установки – монолитная кирпичная или бетонная. Надо сказать, что практически любая стена в типовых домах (начиная с «хрущевок») выдержит установку бойлера объёмом 100 литров. Это касается также и стенки в полкирпича в «хрущёвках» между ванной и туалетом и между туалетом и коридором. В этих местах автор этих строк установил более сотни водонагревателей, и все успешно. Главное – внимательно осмотреть стену на предмет крепости и перестроек. Гораздо опаснее устанавливать водонагреватель над унитазом, так как обычно стенка над унитазом часто декоративная, ведь под стенкой проходят стояки водопровода и канализации. Стена из кирпичного блока тоже не препятствует установке на нее бойлера.

Следует избегать установки водонагревателя на ненадежные стены из гипсокартона и других непрочных материалов.

vodonagrewatel.ru

Личный опыт ремонта ванной комнаты в хрущевке. Фотоотчет от читательницы сайта

В ноябре 2012 года мы приобрели квартиру и перед тем, как в неё въехать, решили сделать в ванной комнате ремонт. Дом был довольно старый: хрущёвка, построенная в 1961 году. Одна стена несущая, три другие до середины сделаны из бетона, от середины до потолка идут деревянные бруски с дранкой.

Как известно, ванная комната в хрущевке имеет довольно скромные размеры. Размер по периметру 1,5 на 1,8 метра, высота стандартная — 2,5 м.

Материалы для ремонта ванной в хрущевке

Для ремонта были приобретены следующие материалы:

• Грунтовка «Церизит СТ17 глубокого проникновения под штукатурку» -10 литров.

• Штукатурка «Гольдбант» — 20 мешков по 30 кг.

• Плиточный клей «Церизит СМ11» -11 мешков по 25 кг

• Стяжка для пола 4 мешка

• Коричневый колер для затирки

• Лист водостойкого гипсокартона

• Плитка «Ареналь» — 65 тёмной, 89 светлой, панно, толстые и тонкие бордюры

• Терморегулятор электронный

• Металлопрофиль: 1 шт. тонкого длинной 2,5 метра, 2 шт. толстого

Материалы посоветовал плиточник, который и занимался ремонтом, из соотношения цена-качество.

Монтаж пола и потолка, маскировка канализационных труб

Ремонт начался с монтажа ванного пола: стяжкой выровняли бетонный пол, уложили на нём мат тёплого пола, избегая тех мест, где в будущем собирались установить сантехнику и бытовую технику, сделали штробы и установили гофру для датчика тёплого пола. Сверху уложили плитку на плиточный клей.

Канализационные трубы проходили в углублении в правой несущей стене. Было решено закрыть их листом гипсокартона, закреплённого на металлопрофиль. Для аварийного доступа к трубам было прорезано отверстие и установлен смотровой лючок 30*40 см.

Бывшие владельцы на момент продажи установили счетчики воды, заменили трубы и кран, поэтому их решено было не трогать. При установке счётчики закрепили у края выемки в стене таким образом, что они заходили вглубь на 1 см. Поэтому металлопрфиль пришлось устанавливать, чуть отступив от края стены. В итоге на стыке стены и гипсокартона получилась небольшая ступенька, около 2-х см.

Потолок заказали натяжной, бесшовный, глянцевый. В цвет подобрали уголок, закрывающий стык потолка и бордюра. При монтаже потолок опустился на 7 см, предварительной подготовки поверхность не требовала.

Сантехника

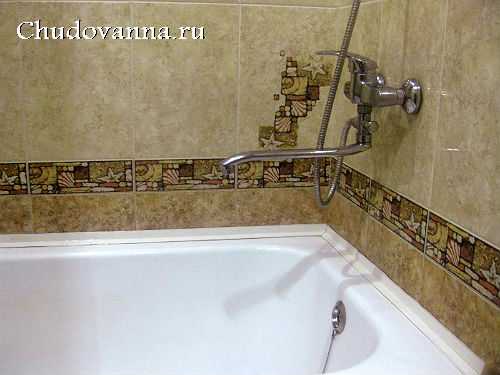

Чугунную старую ванну было решено не менять, вместо этого в неё установили акриловый вкладыш, посчитав, что он прослужит дольше, чем акриловая заливка. Экран под ванной сделали несъемным, из гипсокартона, закреплённого на металопрофиль и отделанного плиткой. В углу установили смотровой люк 40*40 см. Стык вкладыша и экрана промазали силиконовым герметиком.

Заменили унитаз, установив место старого итальянский «SANTERI Виктория». Данная модель понравилась наличием площадки на дне и небольшим узким бачком. Болты, которые шли в комплекте, были слишком короткими, чтобы удержать унитаз на месте, поэтому место его стыка с плиткой проклеили силиконовым герметиком и дали сутки просохнуть. Получилось очень аккуратно и надёжно – фаянсовый агрегат не сдвинулся даже на миллиметр за несколько месяцев использования.

Климатические оснащение

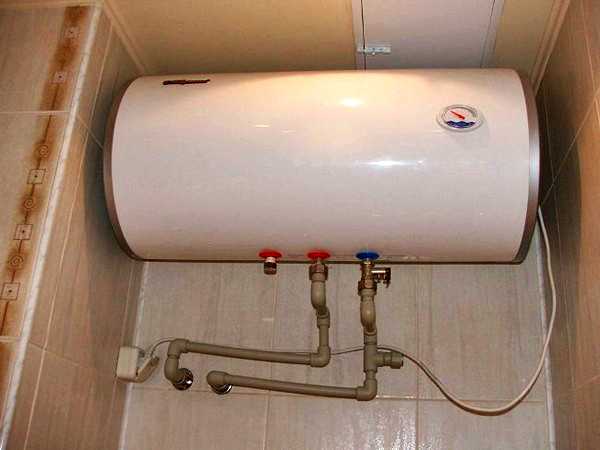

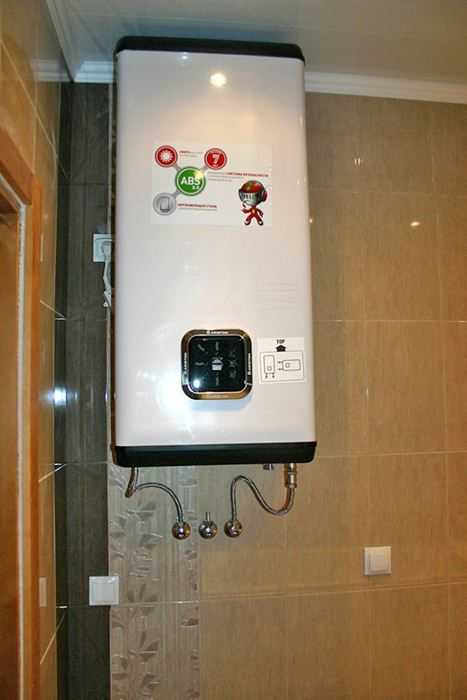

Проблемы возникли с установкой водонагревателя. Были опасения, что старые деревянные стены не выдержат веса 50-литрового бойлера, поэтому было решено усилить крепление к стене: из обрезков металла на заказ сварили каркас в форме буквы П шириной коло 40 см, прикрепили его к деревянным брускам на саморезы. В углах приварили гайки, в которые вставили болты. На этих болты и был подвешен водонагреватель. В штукатурке, которой покрыли стену, сделали штробы для труб водонагревателя.

Установили полотенцесушитель, точно также спрятав в стену подводящие трубы.

В вентиляционное отверстие вмонтировали вентилятор «Era», который соединён с выключателем – при включении света в ванной комнате он автоматически начинает работать.

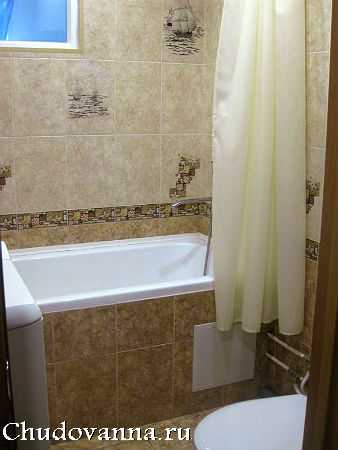

Аксессуары, освещение, дизайн ванной в хрущевке

Особых аксессуаров в ванную комнату не покупали, взяли только шторку. Выбирали по цвету (хотелось взять бежевую или коричневую) и по длине. Взяли более-менее подходящую. Коврик покупать не стали, особо он не нужен – пол тёплый и сохнет быстро. Взяли хромированные крючки для полотенец, ёршик с колбой и держатель для туалетной бумаги.

В потолке решили установить 3 светильника – один над ванной, 2 над оставшейся частью комнаты. Модели купили цвета « медь», расположили треугольником. В каждый вкрутили светодиодную энергосберегающую лампочку на 3 ватта. Когда включается свет, в ванной очень светло.

Ванна выполнена в коричневой цветовой гамме. Снизу от пола идёт 2 ряда тёмной плитки, затем толстый бордюр, 4 ряда светлой плитки, тонкий бордюр и снова ряд тёмной плитки. На левой стенке центральное место занимает панно из 6 плиток с кораблями. Чтобы картина казалась больше, к ней справа и слева присоединили по одной плитке с маленьким и большим кораблём.

Опытом ремонта в ванной поделилась Анастасия Панова
Фото автора. Копирование материалов запрещено

chudovanna.ru

Как установить водонагреватель в ванной: где найти лучшее место для него

Главная » Водопровод и канализация в ванной » Как установить водонагреватель в ванной: нестандартный подход к вопросу индивидуального горячего водоснабжения. Автор: Сергей Урбан

Как установить водонагреватель в ванной: нестандартный подход к вопросу индивидуального горячего водоснабжения

Согласитесь, настенный бойлер, каким бы он компактным и красивым ни был, создает некоторые неудобства – в частности, вопрос касается безопасности. Можно привести достаточно много случаев и их последствий, когда 100-килограммовая махина срывается с катушек и остается только надеяться, чтобы в этот момент под ней никто не находился. Может это, конечно, и паранойя, но, как говорится, береженого Бог бережет. В этой статье вместе с сайтом vannaja.net мы изучим вопрос, как установить водонагреватель в ванной, немного с непривычной стороны. Уделяя больше внимания безопасности, мы рассмотрим альтернативные места установки этого агрегата.

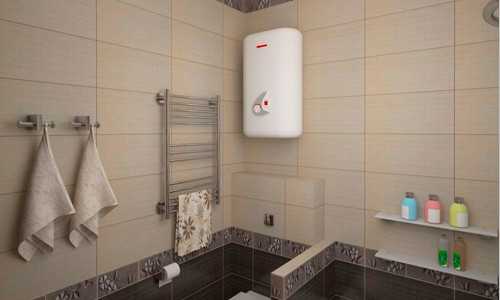

Водонагреватель в ванной фото

Как установить водонагреватель в ванной: недостатки настенной установки бойлера

Прежде чем принимать кардинальные решения и отходить от принятых в обществе устоев, для начала нужно убедиться в правильности такого подхода к делу. А что лучше поможет убедиться в этом, как не изучение недостатков, которыми наделена настенная установка водонагревателя в ванной комнате? Их мы изучим для начала, а уж потом будем искать выходы из сложившейся ситуации. Итак, к недостаткам настенной установки бойлера можно отнести следующие моменты.

1. Как, по-вашему, приятно принимать душ, умываться или испражняться, когда над головой весит бочка весом свыше 100кг? Ни на какие размышления это вас не наводит? Пожалуй, это самый существенный недостаток настенной установки бойлера, и не нужно говорить о том, что производитель все рассчитывает и вероятность того, что бак упадет, ничтожно мала. Начнем с того, что такая вероятность имеется, и баки изготавливают такие же люди, как мы – человеческий фактор никогда нельзя исключать. И даже если вы установите супер качественный водонагреватель в ванной, остается еще риск ошибок при монтаже.
2. Теперь о менее параноидальных недостатках. В маленьких ванных настенная нагревательная емкость занимает практически 0,5 кв.м пространства – это создает неудобства при передвижении. При перемещении по ванной комнате он то и дело норовит ударить вас по плечу или по голове – такое поведение бака особенно заметно при его установке над унитазом или умывальником. Да, в принципе, и над ванной тоже.
3. Близость водонагревательного бака к воде приводит к быстрому выходу его из строя – это что касается водонагревателя, установленного над ванной .
4. И, естественно, эстетические характеристики ванной комнаты, которые отнюдь не отличаются высокими показателями при настенной установке водонагревательного бака.

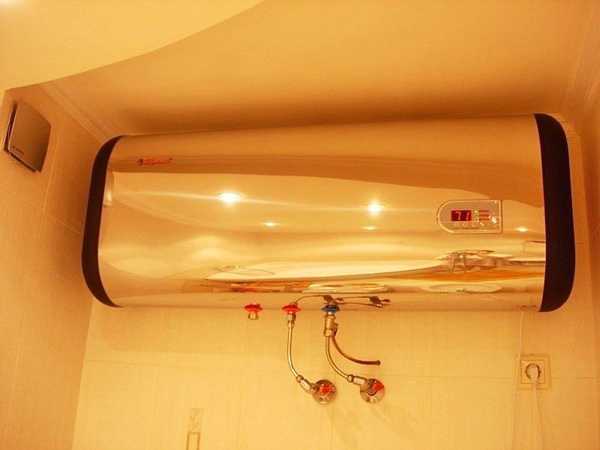

Как установить водонагреватель в ванной

Теперь судите сами и сравнивайте этот способ с предложенными ниже вариантами установки водонагревательного бака.

Как поставить водонагреватель в ванной: ниша решает все проблемы

Так или иначе, а практически во всех совмещенных санузлах присутствует ниша с водопроводными коммуникациями. Как правило, ее пространство наполовину пустует (имеется в виду глубина). Теперь сравним свободную глубину ниши и толщину плоского водонагревательного бака, которая, в зависимости от модели, может составлять от 250 до 270мм. Что получается? Чтобы бак полностью спрятался, не хватает 3-4см? Этот момент решается при укладке кафеля. Наверняка у вас стены кривые, и их придется выравнивать. Так почему не заложить немного больший слой клея? Установленный в такую нишу бак можно достаточно просто закрыть с помощью роллетных жалюзи или мебельных дверок.

Большую проблему при такой установке бака представляют непосредственно сами трубы – они мешают закрепить бак по стандартной схеме. Выход только один – установка дополнительных опор, которые придется изготовить в индивидуальном порядке. Никакие длинные штыри, даже из толстой арматуры или прута, не подходят. Кронштейн должен представлять собой цельную конструкцию, обеспечивающую крепление бака во всех предусмотренных производителем точках. В большинстве случаев это рама с горизонтальными перемычками, сваренная из металлического уголка и имеющая как минимум четыре точки крепления. Зафиксировать ее можно как на боковых стенах, так и на задней стене ниши, а еще лучше и там, и там.

Установка водонагревателя в ванной комнате в нишу фото

Водонагреватели для ванной комнаты: установка под ванну

О таком решении вопроса мало кто даже догадывается, но, тем не менее, оно есть и, на мой взгляд, такой вариант наиболее верный. По крайней мере, в этом месте он точно никому мешать не будет. Установить водонагреватель под ванну можно только придерживаясь определенных условий.

• Габариты самого бака. Здесь можно пойти двумя путями – в одном случае можно поставить под ванну пару баков небольшого размера (такие, как устанавливают под кухонную мойку – они прекрасно помещаются сбоку ванны), а в другом случае можно положить под ванну плоский бак.
• И в первом и во втором случае ванну придется установить немного выше стандартного уровня – расстояние между дном и полом нужно будет увеличить до 350мм. Такой шаг не доставит много неудобств в использовании ванны.
• Ванну, а вернее ее прилегание к стенам. потребуется очень качественно герметизировать. Вы должны понимать, что если под ванну будет проникать влага, то бак там долго не прослужит. В этих же целях нужно позаботиться о вентиляции пространства под ванной.
• Побеспокойтесь о надлежащем заземлении. При таком решении вопроса, как спрятать водонагреватель в ванной, заземление и электробезопасность должны быть на первом плане – по этой же причине бак и всю электрическую проводку ванной комнаты лучше оснастить устройством защитного отключения (УЗО).
• Не забывайте о пространстве между баком и полом. Вообще для нормальной вентиляции снизу и сверху бака должно оставаться сантиметров по пять свободного пространства.

Как поставить водонагреватель в ванной

В идеале такая установка водонагревательного бака в ванной должна осуществляться на резиновую подкладку – делается это, опять же, в целях электробезопасности.

Есть ли альтернатива накопительному водонагревателю

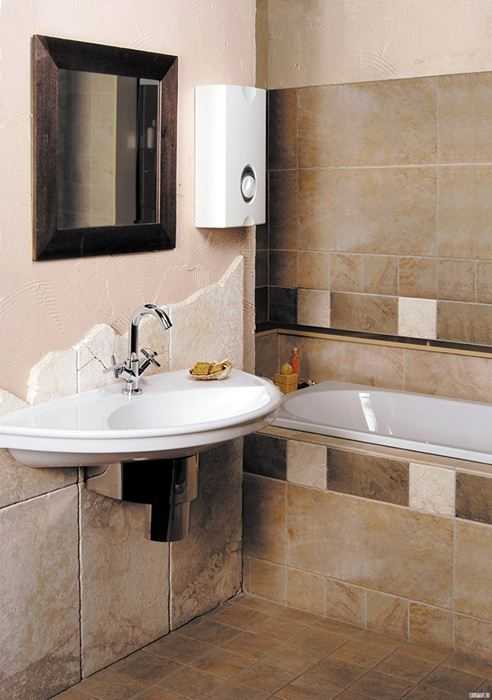

В этой части статьи речь пойдет про то, как установить проточный водонагреватель в ванной – он хоть и отличается высоким энергопотреблением, но вопрос безопасности и недостатка пространства решает намного лучше, чем его накопительный собрат. Современная промышленность для установки в ванной комнате может предложить два типа проточных водонагревателей, отличающихся компактными размерами: один из них способен полностью заменить смеситель для ванной. а другой – смеситель для умывальника .

Как выглядят проточные водонагреватели для ванной, смотрите в ролике.

Если разбираться глубже, то это и есть смесители, оборудованные нагревательными элементами – в отличие от накопительных баков, горячая вода в них не заканчивается, по крайней мере, до тех пор, пока присутствует электричество в доме, и нагреватели работают исправно.

Проточный водонагреватель в ванной фото

И в заключение темы, как установить водонагреватель в ванной, хочу упомянуть и про то, что в этом помещении его вовсе не обязательно устанавливать – агрегат можно достаточно удобно разместить, к примеру, на кухне и закрыть от посторонних взглядов мебельными фасадами. В общем, прежде чем придти к окончательному решению вопроса, где установить бак, следует хорошенько подумать, а главное, изучить все имеющиеся разновидности водонагревателей. А там глядишь – и созреет нестандартное решение, подходящее именно вашей планировке квартиры.

http://vannaja.net

legkoe-delo.ru

Монтаж водонагревателя: вопросы размещения

Выбор места для водонагревателя в доме зависит от потребностей в горячей воде, планировки и размеров помещения. Это ответственное дело, требующее инженерного подхода и верного расчета.

•

На фото:

1Напольный или настенный? Если объем накопительного водонагревателя превышает 200 литров, лучше рассматривать напольный вариант. В таких резервуарах используется более толстая сталь и устанавливается медный ТЭН, не подверженный коррозии. Напольные нагреватели, как правило, используют в загородных домах, где и потребности, и возможности (как минимум, в плане размещения) выше, чем в городской квартире. Небольшие настенные водонагреватели объемом 50-80 литров обычно ставятся в квартирах, чтобы компенсировать отключение горячей воды.

2

Горизонтальный или вертикальный? Бытует мнение, что в горизонтальных водонагревателях вода хуже прогревается: из-за конвекции она наверху теплее, чем внизу. Однако специалисты успокаивают – речь идет о долях градуса. Зато горизонтальная модель может быть встроена в небольших помещениях, где нет возможности разместить вертикальную водогрейку, и практически в любом месте – например, подвесить над дверным проемом. Некоторые производители выпускают универсальные водонагреватели, которые можно подвешивать и вертикально, и горизонтально. ТЭН в таких системах расположен под углом, так что вода будет равномерно прогреваться в любом случае.

3Чем удобен плоский водонагреватель? Другое решение проблемы с нехваткой места — выбор плоского водонагревателя, который занимает меньше места, чем обычные накопительные агрегаты и выглядит изящнее. Увы, зачастую энергоэффективность приносится в жертву эстетике: размеры бака могут быть уменьшены за счет теплоизоляционного слоя. Чтобы понять, достаточно ли утеплен бак, положите руку на корпус — если теплый, значит, теплоизоляция не справляется, если холодный — все в порядке. Хорошая теплоизоляция не может быть меньше 40 мм толщиной, а лучше — от 60 мм.

4Где произвести монтаж водонагревателя? Общее правило: расстояние от корпуса до точек разбора (кранов) должно быть минимальным. Во-первых, это сокращает теплопотери, во-вторых, меньше придется ждать горячей воды. В городской квартире водонагреватель обычно устанавливается в том же помещении, где происходит разбор: в ванной или на кухне. Другое дело — большой дом. В этом случае проектировать систему должен специалист, который подыщет место с учетом планировки, рассчитает протяженность труб и необходимый объем бака. Если нагрев воды не «завязан» на работе котельного оборудования, нагреватель бывает целесообразно разместить на чердаке. Если в доме есть бойлерные, где располагаются все коммуникации — там тоже удобно осуществить монтаж водонагревателя. Он будет не на виду, но в тоже время доступен для профилактики и ремонта.

---

В статье использованы изображения: baxi.ru

---

www.4living.ru

Установка бойлера: последовательность монтажных работ

Содержание:
Установка бойлера: где и как закрепить водонагревательный бак
Бойлер в ванной: подключение к водопроводу
Установка бойлера своими руками: как подключить бак к электропроводке

Как ни крути, а если самому не позаботиться о наличии в доме горячей воды, то никто другой этого за вас не сделает, даже ЖЭК, который в силу устаревшего оборудования просто не в состоянии справиться с такой задачей. Единственно верный выход из подобной ситуации – это установка бойлера в индивидуальном порядке. Именно этим вопросом мы и займемся в текущей статье, в которой вместе с сайтом vannaja.net рассмотрим возможность самостоятельного подключения этого устройства к домашнему водопроводу и электрической сети.

Как установить бойлер своими руками

Для удобства восприятия информации разделим этот процесс на несколько этапов – крепление бака на стену, его подключение к системе водопровода и электрической сети. Начнем по порядку.

Установка бойлера: где и как закрепить водонагревательный бак

В ванной комнате, особенно в малогабаритной, существует не так уж и много мест, в которых может быть выполнена установка водонагревательного бака – над унитазом (если речь о совмещенном санузле), над ванной или над стиральной машиной. В любом случае нужно быть готовым к некоторым неудобствам – например, к нависающей над головой в процессе справления естественных нужд или принятия ванных процедур огромной емкости. Это не очень приятно, но если хотите пользоваться горячей водой, придется смириться.

В этом отношении намного привлекательнее выглядят плоские водонагреватели – здесь можно себя успокоить тем, что у них не такой большой рычаг, и сорваться с креплений они вряд ли смогут. Кстати, как правило, практически все современные бойлеры предусматривают как вертикальную, так и горизонтальную установку. В последнем случае, особенно плоские баки, зрительно практически не уменьшают пространство ванной комнаты. Здесь решать вам, я лишь изложил возможные варианты.

Установка бойлера своими руками

Теперь о креплении бака к стене. Тут все намного проще, чем может казаться, главное – правильно выполнить разметку. Для начала следует отчертить вертикальную ось, которая обуславливает центр бака на стене. Потом нужно начертить ось верхних креплений. Ее расстояние от потолка рассчитывается исходя из следующих размеров – расстояние от верхнего края бака до кронштейна, плюс 50мм зазора между потолком и баком (он понадобится при монтаже). Ну и ось для нижних креплений – тут достаточно отмерить расстояние между кронштейнами и отложить его вниз от верхней оси. Следует понимать, что такая разметка должна выполняться с помощью уровня. Теперь вообще все просто – замеряем расстояние между крайними точками крепления на кронштейне, делим полученный результат пополам и откладываем этот размер влево и вправо по верхней и нижней горизонтальной оси.

В полученных точках сверлим отверстия, устанавливаем в них крюки, хорошенько затягиваем и вешаем на них бак. Все – вопрос, как установить бойлер на стену, можно считать решенным! Чтобы убедиться в надежности своей установки, можете повиснуть на баке – если он вас выдержит и не оторвется от стены, значит можно ни о чем не переживать.

Как подключить бойлер

Бойлер в ванной: подключение к водопроводу

Начать решать вопрос, как подключить бойлер к водопроводной системе, нужно начать с того, что сделать врезки – говоря простым языком, в удобном для подключения месте нужно разрезать холодный и горячий трубопровод квартирной разводки и вставить туда тройники, к которым впоследствии подключится водонагреватель. С металлопластиковой трубой все достаточно просто – разрезали и вставили тройники, хорошенько обжав их гайки. Для работы с полипропиленовыми трубами понадобится паяльник. На каждый из тройников (на их срединный выпуск) устанавливаем по одному шаровому крану и концевику для подсоединения трубы.

Дальше собираем бак. Ищем на нем патрубок с синей отметкой – сюда подключается холодный водопровод. На этот патрубок с помощью ключа и пакли сначала накручивается резьбовой тройник, а на его центральное ответвление монтируется кран для слива бака. На нижнее ответвление, оставшееся пока незадействованным, навинчиваем обратный клапан, при этом обязательное условие его установки – это соблюдение определенного направления. Его стрелка должна указывать на бак. После обратного клапана монтируем концевик и соединяем его с концевиком на врезке. Не перепутайте – эту трубу нужно подсоединить именно к холодному водопроводу!

Подключение водонагревательного бака своими руками

Теперь разбираемся с горячей водой (патрубок с красной отметкой) – здесь немного легче. На этот патрубок нужно будет установить только кран и концевик. После чего соединить его с оконечником на врезке в горячий водопровод.

После того как подключение бойлера к водопроводу будет выполнено, систему нужно проверить. Чтобы не наполнять, а потом снова сливать бак, сначала закрываем отсекающие краны, установленные возле врезок и запускаем подачу холодной воды. Про горячий кран забудьте – когда бак работает, он должен быть закрытым.

Подключение бойлера к водопроводу фото

Смотрим, нет ли течей на врезках. Если их нет, то открываем кран на горячей врезке на полную катушку, а на холодной потихоньку и наблюдаем за наличием течей по мере того, как бак будет наполняться. Не забудьте открыть ближайший смеситель в горячем положении – через него из бака будет уходить воздух. Продолжаться это будет до тех пор, пока бак не наполнится водой. Когда это произойдет, закрываем смеситель и последний раз проверяем все трубопроводы на отсутствие течей при полном давлении. Если все в порядке, то можно двигаться дальше и подключать бак к электропроводке.

Подробности установки бойлера своими руками вы можете узнать, просмотрев видео.

Установка бойлера своими руками: как подключить бак к электропроводке

Подключать водонагреватель с помощью переноски в ближайшую розетку не стоит – по крайней мере, это будет неправильно. Водонагревательный бак является довольно мощным потребителем электроэнергии, и такой подход к делу может обернуться неприятностями, если не сказать катастрофическими последствиями.

Если все делать правильно, то подключение водонагревательного бака к системе энергоснабжения квартиры должно выполняться отдельной веткой непосредственно от квартирного электрощитка. Эта ветка должна быть оборудована автоматическим выключателем мощностью 16А. Если учитывать тот нюанс, что бак устанавливается в ванной комнате, то стоит отказаться и от использования розетки, даже влагозащищенной. В таких ситуациях заводской кабель с вилкой отсоединяется, а вместо него устанавливается новый, цельный провод, идущий прямиком от квартирного электрощитка.

Установка водонагревательного бака своими руками

Не следует забывать и про заземление – его отсутствие может причинить некоторые неприятности. Легкое пощипывание тока в процессе принятия ванны или душа – это, можно сказать, меньшее из зол. Бак нужно заземлять очень хорошо и непосредственно в распределительном щитке. Тянуть электропроводку к водонагревателю необходимо трехжильным кабелем, сечение которого составляет 2,5 квадрата.

В завершение темы, установка бойлера, хочу напомнить про такую особенность обратного клапана, как его способность сбрасывать избыточное давление с бака. По сути, этот клапан можно назвать устройством два в одном – он одновременно является и обратным клапаном, и предохранителем от избыточного давления, для сброса которого оборудуется специальным небольшим выпуском. Вот на этот выпуск и нужно надеть тонкую прозрачную трубку и провести ее либо в канализацию, либо в сливной бачок унитаза. Теперь можно смело сказать, что работа окончена, и водонагревательный бак можно включать и полноценно эксплуатировать.

← Деревянный пол в ванной: его особенности и монтаж своими руками Аксессуары в ванной комнате: функциональная необходимость или элемент дизайна →

vannaja.net
