Проект гаража создаем своими руками

Прежде чем приступить к строительству и не наделать грубых ошибок, очень важно создать проект гаража. В проекте я смогу определится и просчитать такие основные элементы гаража: в первую очередь это планируемые габаритные размеры, затем выбор материала стен,а в зависимости от этого и свойств грунта — тип и форму фундамента. Теперь остается определиться с типами перекрытий, стропильной системы и углом наклона крыши, определиться с типом заливаемого пола.

Еще до начала работы над проектом, важно решить вопрос — из чего построить гараж? Из чего сделать стены гаража — я выбрал пенобетонные блоки, так как рядом с местом строительства находилось производство и я экономлю на доставке а также выигрываю в скорости строительства своими руками при помощи крупных блоков. Фундамент мной был выбран монолитный, армированный, ленточный в виде перевернутой буквы Т. После стен гаража делается армированный монолитный пояс из бетона на который будет закреплен мауэрлат из бруса. Стропильная система и деревянные балочные перекрытия будут сделаны из бруса 50 на 150 мм. Крыша будет покрыта металлочерепицей.

Как построить гараж своими руками? После того, как был выполнен проект гаража, данный вопрос стал для меня намного проще, так как в нем учтены все технические аспекты строительства и мне остается все свое желание, время и физическую силу приложить для воплощения идеи.

Фундамент гаража своими руками. Устройство фундамента.

Сразу оговорюсь, я буду заливать фундамент гаража своими руками. Что мне для этого будет необходимо: из инструментов мне понадобиться бетономешалка, лопаты, молоток, шуруповерт, ведра. Из материалов, в основном — арматура, щебень, вода, песок и материалы для изготовления опалубки.

В статье, на которую можно перейти немного ниже, описан процесс строительства моего фундамента гаража и стен. В этой статье и видно, как сделать фундамент гаража своими руками на основании данного проекта.

Выбор типа фундамента и глубину его заложения я выбрал в зависимости от приведенных ниже факторов:

— Уровень грунтовых вод должен быть ниже глубины заложения гаражного фундамента. В моей ситуации, уровень грунтовых вод в период максимального значения весной, составил 1,9 метра. Если вычесть 20%, то получаем глубину заложения не более полутора метров.

— Грунт на месте строительства состоит из супеси и является не самым оптимальным вариантом для строительства фундамента гаража, но применяя расширенную подошву и тем самым увеличивая площадь опоры я данный фактор исключаю.

— И последний, но наверное самый важный фактор — глубина промерзания грунта в точке строительства составляет 900 мм. В связи с этим глубина заложения выбрана 700 мм — то есть я получаю монолитный ленточный фундамент мелкого заложения.

Это предложение я добавил через пять лет после завершения строительства — трещин на моих гаражных стенах не появилось, поэтому считаю свой выбор правильным.

как утроен мой фундамент в разрезе видно на нижнем чертеже. В конечном итоге я выбрал правый вариант с минимальным количеством арматуры.

Теперь, когда с устройством фундамента я определился, приступим к выбору размеров разрабатываемых под фундамент траншей а именно к планировке фундамента. Важным моментом при планировании фундамента гаража, является детализация и места расположения отверстий проектируемых для гильз коммуникаций при заливке фундамента, в противном случае придется затратить значительное количество усилий работая перфоратором.

Уже после заливки фундамента гаража своими руками, был выполнен приямок для насосного оборудования и заливался по грунту пол, но на данных чертежах я это не отображал так как изначально не планировал.

Возведение своими руками фундамента гаража и пенобетонных стен можно прочитать в следующей статье…

Чертеж гаража с раскладкой блоков. Стена из пеноблоков. Кладка пеноблоков.

В целях экономии и уменьшения количества материалов, больше необходимого, при строительстве гаража из пеноблоков, был выполнен чертеж стен и фронтонов гаража с порядной раскладкой блоков. Это позволило мне посчитать точное количество плюс 3-4 блока и не закупать лишнего.

Гаражные ворота, спроектированные и сваренные своими руками.

Для того чтоб сделать своими руками гаражные ворота, необходим чертеж, на котором мы рассчитаем количество необходимого материала и определимся с размерами заготовок из листов стали, которые проще всего порезать прямо на производстве. На нижнем чертеже — высота и ширина гаражных ворот.

На верхнем чертеже гаража видно, что я уже определился с габаритными размерами ворот, а точнее полная высота ворот вместе с рамой 2350 мм и ширина 2890 мм.

Теперь мой список необходимых для изготовления гаражных ворот своими руками материалов на основании проекта гаражных ворот:

— На коробку гаражных ворот необходимо 10 метров с небольшим швеллера. Швеллер в необходимом мне количестве был у соседа по дачному участку и был продан мне чисто за символическую цену.

— Теперь выполняю расчет 50-го уголка, который будет использован для изготовления рамы гаражных ворот с учетом двух внутренних перемычек на каждую створку. С небольшим запасом, получаю длину 20 метров.

— И последнее что мне необходимо — это раскрой и количество листов стали. Применять я буду листовую сталь толщиной 2 мм и с размером заготовки листа один на два метра. На чертеже гаражных ворот выполняем раскройку листов с размерами и всю основную порезку делаем на металлобазе.

Как писал выше, коробка гаражных ворот сваренная из швеллера устанавливалась и одновременно с этим клались блоки стен. Для связки этих двух элементов, после закладки каждого ряда, к коробке приваривались два отрезка по пол метра арматуры 8 диаметра.

После того, как коробка гаражных ворот окончательно закреплена в верхней части залитым монолитным поясом я приступаю к самостоятельному монтажу рамы гаражных ворот. По умолчанию, коробка ворот установлена строго по уровню в любых направлениях.

Створки выполняются по отдельности, нарезка рамы делается по чертежу за вычетом одного сантиметра для обеспечения технологического зазора в пол сантиметра между створками и коробкой гаражных ворот а также между створками ворот.

Я поступил достаточно просто, готовая рама каждой створки была установлена в коробке в свое рабочее положение при помощи планок толщиной пол миллиметра и прихвачены между собой и коробкой временно сваркой в нескольких местах. Теперь к раме привариваем наши заготовки листовой стали, фиксируя их струбцинами, с внутренней стороны а также выполняем сварку швов. После этого привариваем петли а при необходимости привариваем усилители и убираем временные сварочные набросы.

Все ворота готовы, остается только сделать задвижки на створках в верхней и нижней части внутри гаража и их можно закрывать.

На гаражные ворота с внешней стороны устанавливается на шурупы металлопрофиль в цвет планируемой крыши, а с внутренней сначала вставляется утеплитель и тоже зашивается металлопрофилем.

На этом фото гаражных ворот промежуточный этап без установленного металлопрофиля.

Армированный монолитный пояс гаража своими руками.

Закончив укладку стен, необходимо придать жесткость конструкции моего гаража, а выполнить это можно с помощью заливки своими руками монолитного пояса. Армированный монолитный пояс выступит в роли перемычек над окном и дверью а также связывает стены и коробку гаражных ворот. Кроме этого армированный монолитный пояс гаража выступает в роли элемента строения на который устанавливается и крепится мауэрлат стропильной системы.

Монолитный пояс выполняется следующим образом. По всему периметру стен я забил отрезки арматуры длиной 40 сантиметров в пеноблоки и выпустил их наружу на 14 сантиметров для связки блоков стен и монолитного пояса. На стены гаража устанавливается и крепиться опалубка, устанавливается в середину арматурный каркас и проволока катанка толщиной 6 мм с выпусками в верхнюю часть отрезков длиной примерно пол метра. Эти выпуски необходимы для крепления мауэрлата. Более подробно об устройстве и заливке моего армированного монолитного пояса гаража можно прочитать в отдельной статье, которую можно найти в разделе » Cтроительство гаража » верхнего меню.

Внешний вид планируемого монолитного пояса в привязке к остальным элементам видно на нижнем чертеже.

Крепление мауэрлата к стене (монолитному поясу).

Как сказано выше , мауэрлат крепится к монолитному поясу, через гидроизоляцию, при помощи выпущенной проволоки. Эти выпуски обхватывают брус мауэрлата с двух сторон и сверху закручиваются ломом. Эти места, где проволока выходит из монолитного пояса, я разметил на чертеже расчета стропил ниже, для того чтоб проволока не попала на элементы стропильной системы.

Создавая этот проект гаража я не учел один важный момент, который вылез у меня уже после монтажа крыши. Мауэрлат я запроектировал по всему периметру стен гаража не учитывая тот момент, что после армопояса фронтон должен быть продолжен блоками. Торцовые участки мауэрлата пришлось убрать, а это привело к потере драгоценного времени.

Чертеж и расчет стропильной системы.

Как и в большинстве случаев, чертеж стропильной системы гаража необходим мне для расчета количества материалов необходимых для строительства, а также является для меня инструкцией и планом по сборке стропильной системы. На нижнем плане стропильной системы гаража сведены все основные элементы, начиная с мауэрлата, балок перекрытия потолка, стропильных ног, фронтонного свеса и ветровой доски до элементов крепления всей этой конструкции. План крыши, а точнее чертеж расположения элементов стропильной системы, можно увидеть ниже.

Я надеюсь, что у меня получиться сделать своими руками стропильную систему, не прибегая к посторонней помощи, а как это у меня вышло можно увидеть через верхнее меню в категории «Строительство гаража».

Крепление к мауэрлату стропильной системы и балочного перекрытия гаража.

Сначала я планировал установку висячих стропильных ног по принципу в зуб, но создание проекта гаража помогло визуализировать это решение и мне пришлось отказаться от такой схемы крепления стропил, так как край свеса кровли находится максимально низко к земле а для невысокого гаража это выглядит не пропорционально. Вместо крепления стропильных ног к мауэрлату в зуб мной выбран вариант монтажа стропильных ног на деревянные балки перекрытия. В принципе я получил стропильную ферму, которую, как мне показалось, будет удобнее монтировать самостоятельно.

Стропильные фермы удобнее всего собирать в низу на ровной поверхности, к примеру на бетонной площадке. Все размеры есть на чертеже стропильной системы и можно приступать к сборке стропильных ферм. По расчетам у меня получилось восемь таких элементов. Собрав одну стропильную ферму при помощи перфорированных пластин и шурупов, по этому готовому шаблону делаем остальные фермы. Нижняя часть стропильной фермы выступит у меня в роли балочного перекрытия потолка. После изготовления всех ферм, для уменьшения горизонтальных ветровых нагрузок, устанавливаются затяжки.

В интернете был найден небольшой домик с двухскатной крышей, с примерным шагом стропил как у меня и от туда взято сечение стропильных ног и балок перекрытия. Применяемое сечение 150 на 50 мм.

План монтажа стропил. Как установить стропильные фермы на гараж?

В активе я имею установленный мауэрлат и готовые стропильные фермы, установку которых необходимо выполнить. Монтаж стропильных ферм я выполняю самостоятельно.

Давайте рассмотрим последовательность установки стропильных ферм. Вес стропильной фермы оказался незначительным и я без особого труда смог их поднять на место сборки. Первое с чего я начал — это выполнил в соответствии с проектом гаража пазы, соответствующие шагу стропильных ног, глубиной около двух сантиметров на мауэрлате, в которые устанавливаются стропильные фермы. В первую очередь я установил крайние фронтонные фермы в пазы, проверяя горизонтальность установки и натянул разметочную веревку между ихними вершинами. С мауэрлатом стропильная часть скрепляется усиленными перфорированными уголками и крупным шурупом под ключ, предварительно просверливая в дереве отверстие меньше диаметра шурупа. Также фермы закрепляются временными распорками до момента монтажа обрешетки. Остальные стропильные фермы устанавливаются в пазы и крепятся по натянутым разметочным веревкам временными рейками между собой.

Останется только набить обрешетку и наша стропильная система готова.

План крыши на виде сверху. Расчет площади крыши.

План крыши мне необходим для расчета количества кровельного материала и в моей ситуации — металлочерепицы, для чего мне понадобиться знать площадь крыши. Так как листы металочерепицы резать вдоль я не хочу, то мне придется подбирать площадь кровли под стандартные листы металлочерепицы. Зная полезную ширину листа 110 см при длине одного ската крыши 730 см мне будет нужно 7 листов, а на всю крышу 14. Длину листа можно на производстве можно заказать любую.

Для определения длины листа необходимо знать угол наклона крыши, который у меня составляет тридцать градусов. Таким образом расчетная длина листа при моем проекте составила 2550 мм но я звказал на 5 см больше, и смогу его подрезать под готовую конфигурацию в месте под коньковой планкой. По проекту площадь моей крыши вышла тридцать восемь метров квадратных.

Схема электропроводки гаража своими руками.

Всю электропроводку гаража я буду выполнять своими руками. Для этого в газобетоне будут выполнены штробы. Данная схема электропроводки поможет мне провести расчет количества кабеля, розеток светильников и выключателей.

Для электропроводки гаража я использую провод ВВГнг, для основных веток сечение медной жилы 2,5 мм а для освещения 1,5 мм.

Схема электрощита гаража.

Давайте подробно рассмотрим, что изображено на схеме гаражного электрощита. На входе установлен вводной автомат С40 до счетчика, для обеспечения возможности замены счетчика. Затем идет сам счетчик. После него установлены устройства защитного отключения 32А с током отсечки 30 мА и 25А с током отсечки 30 мА для ввода в дом и для нужд гаража соответственно. Далее автоматы по более мелким веткам различных номиналов. Также можно увидеть планку заземления от которой идет провод заземления на контур возле гаража.

Об устройстве контура заземления возле гаража я напишу в одной из будущих статей.

stroim-sami.com.ua

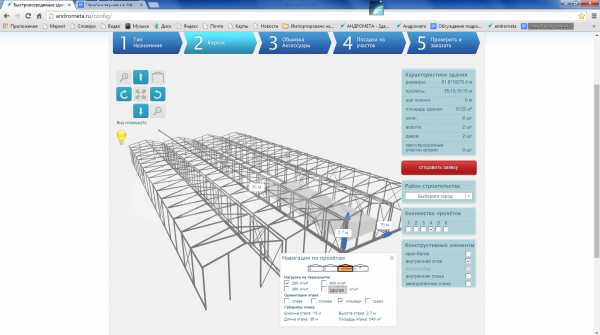

ОНЛАЙН-КОНСТРУКТОР СТЕРК®

ОНЛАЙН-КОНСТРУКТОР — легкий и удобный способ смоделировать здание и сделать заказ.

Вы подружитесь!

Интуитивно понятный интерфейс и подробные, но ненавязчивые подсказки делают программу дружественной и доступной для всех. Любой желающий, даже если сейчас он впервые соприкасается со строительной тематикой, сможет сам сконфигурировать здание, а при желании – и вписать его в план своего участка.

Всего 5 шагов – и Вы грамотный заказчик!

Пройдя 5 простых шагов нашего конструктора, новичок получит достаточно хорошее представление о конструкции металлокаркасного здания и материалах, используемых в его строительстве, и узнает все, что необходимо знать заказчику, чтобы уверенно чувствовать себя на рынке быстровозводимых зданий.

Для профессионалов

Если Вы — профессиональный строитель или проектировщик, Вы сумеете оценить функционал конструктора, который намного шире, чем у других аналогичных сервисов онлайн моделирования дома.. В онлайн проектировщике можно не только нарисовать и раскрасить «коробку» и вставить в нее окна, но и запроектировать перекрытия с нужными размерами и нагрузками, расставить перегородки, установить крановое оборудование с нужной высотой подъема и грузоподъемностью. Можно в очень широких пределах менять габариты, выбирать тип кровли (скатная, плоская) и число пролетов. Конечно, это не Бокад , но сделать достаточно реалистичный эскиз с набором параметров настоящего техзадания возможно.

Все по-настоящему!

Мы не предлагаем красивую, но вымышленную картинку, не имеющую отношения к Вам и Вашим потребностям. Мы предлагаем инструмент, который поможет быстро и наглядно создать проект и техническое задание для производства настоящего, нужного именно Вам, здания. Вы сможете сразу направить его нам и получить ценовое предложение. Если оно Вас устроит, по созданному Вами техническому заданию будет изготовлено здание для Вас.

Начните прямо сейчас!

andrometa.ru

Простейшие программы для проектирования домов

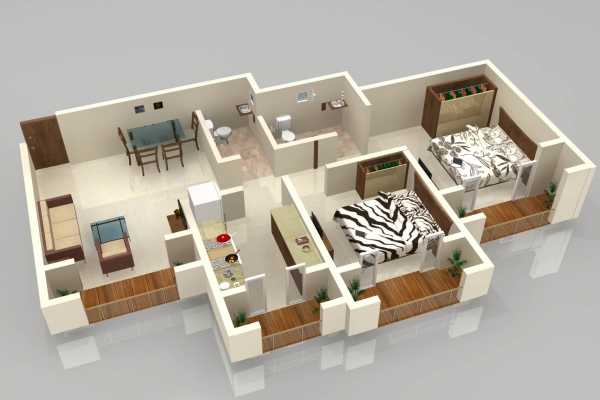

В интернет-пространстве можно найти простейшие программы для проектирования домов, которые позволят сделать модель здания и визуализировать его. Простым языком, дают возможность посмотреть на свой будущий дом на стадии проекта и переделать то, что не понравится.

В основном, с такими программами работают профессиональные архитекторы. Популярностью у них пользуются Autocad и Arсhicad. Это довольно сложное обеспечение, требующее специального образования и инженерных знаний. Кроме того, его нельзя запросто скачать в интернете, а лицензированная версия стоит достаточно дорого.


Когда нужно единоразово создать модель здания для строительства частного дома, дачи, гаража или коттеджа, используют простейшие программы для проектирования домов.

SketchUp – программа, которую специалисты совершенно необоснованно считают недостаточно качественной. Для новичка и человека, который далек от архитектуры – это то, что нужно. По использованию SketchUp создано множество обучающего материала в виде видеоуроков. Программа позволяет быстро строить конструкции любой сложности в трехмерном изображении. Все размеры здания учитываются с точностью до миллиметра, можно посмотреть величину любой составляющей. При этом картинка получается даже качественнее, чем при использовании профессиональных программ. В приложении “Библиотека” можно выбрать любые строительные материалы, мебель и другие предметы интерьера. Есть также возможность нарисовать все это вручную. Для того чтобы создать модель своего будущего дома и показать ее строителям не нужно знать всех деталей, таких, как движение солнца по комнатам и их освещенность. Хотя это вполне возможно сделать в SketchUp. Фотографического изображения с помощью такой программы добиться нельзя, так как она была придумана для создания набросков. Но можно разукрасить макет красками, карандашами или маркерами – для обычных пользователей этого вполне достаточно. Если нужна более качественная картинка устанавливают рендер.


Практически любая программа может быть дополнена рендером. Это добавочное программное обеспечение, которое позволяет сделать изображение максимально реалистичным: добавляет машины, людей, природу. Можно заставить нарисованных человечков двигаться, чтобы протестировать тот или иной объект, понять, удобно ли будет сооружение в плане эксплуатации. Однако следует помнить, что любой рендер имеет большой объем, поэтому устанавливать его нужно на мощные компьютеры.

Одной из бесплатных версий, которую можно скачать на торренте является FloorPlan 3D. Она имеет возможности выполнить любое задание: от перестановки мебели в комнате до возведения дома с нуля. Кроме этого можно просчитать необходимое количество всех строительных материалов и даже прикинуть смету. Поэтому широко используется и новичками и профессиональными строителями.


Autodesk Homestyler создана специально для рядовых пользователей. Ее не нужно скачивать, работать можно в браузере. Позволяет создать проект дома полностью: от возведения стен до украшения интерьера. Для этого в меню имеется библиотека с готовыми вариантами материалов, необходимых для строительства. Зарегистрировавшись в проекте, можно добавлять все необходимые детали в корзину покупок – программа сама подсчитает необходимое количество. Есть специальная версия для устройств на iOS и Android. Работа ее ограничивается созданием интерьеров. Для этого комната фотографируется на телефон и оформляется в Autodesk Homestyler. Возможно менять отделку, мебель, осветительные приборы и предметы декора. Готовыми картинками делятся в социальных сетях или передают по почте.

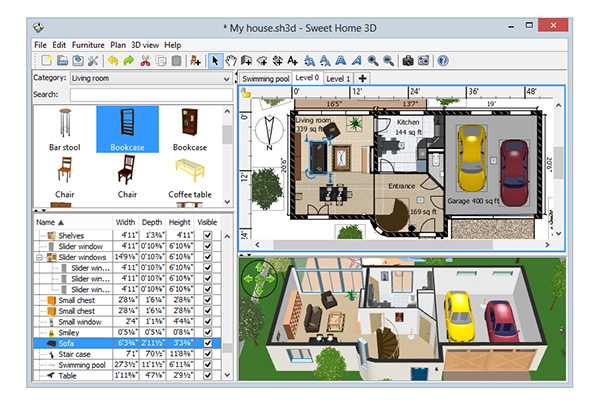

Еще одна бесплатная программа Sweet Home 3D. С ней справится даже начинающий строитель. Достаточно нарисовать на бумаге план здания и сфотографировать его. Загрузить картинку и можно начинать возводить стены. Нет готовых материалов в библиотеке, как в предыдущих аналогах, зато ее можно установить отдельно. Есть возможность по окончанию строительства “прогуляться” по виртуальному дому и посмотреть на все изнутри.


Простейшие программы для проектирования домов были созданы специально для того, чтобы человек смог увидеть свое будущее жилище вживую и понять, что его полностью устраивает, а что можно было бы сделать по-другому. Такая возможность позволяет избежать неприятных сюрпризов во время стройки и добиться желаемого результата.
