различных домов (загородного, деревянного, шале) с помощью программы, своими руками, фото

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

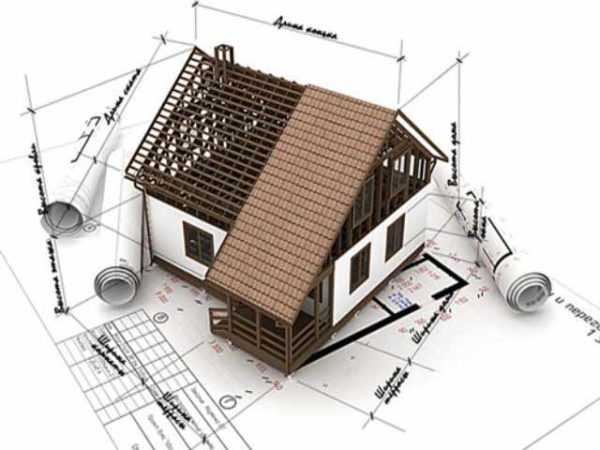

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

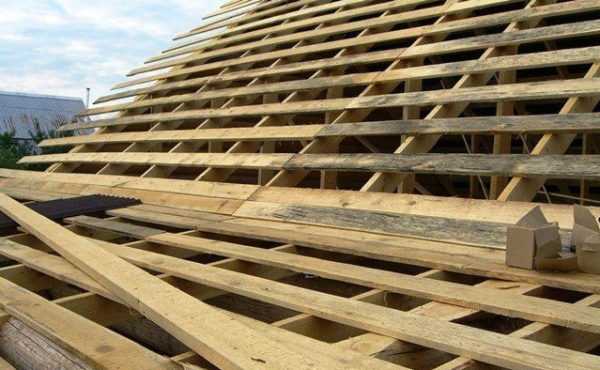

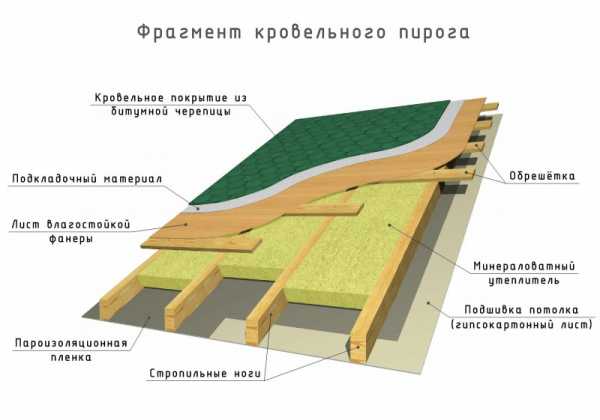

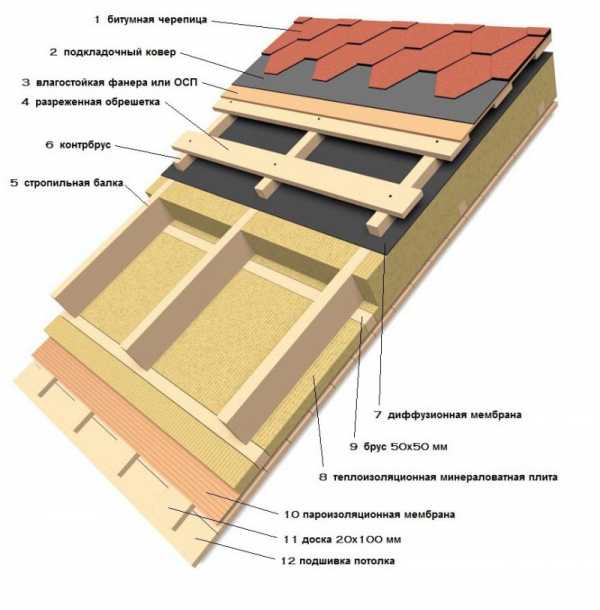

1. Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.

   Обрешётка служит основанием для фиксации утеплителя и кровельного материала

2. Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
3. Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.

   Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов

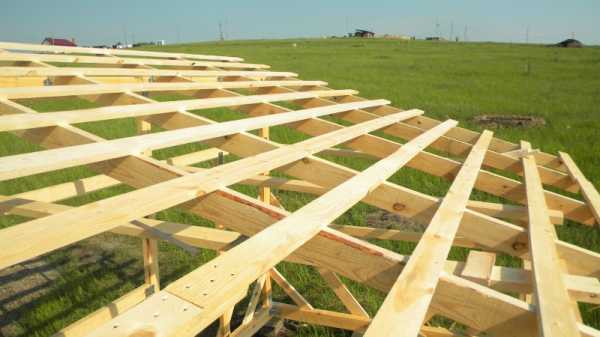

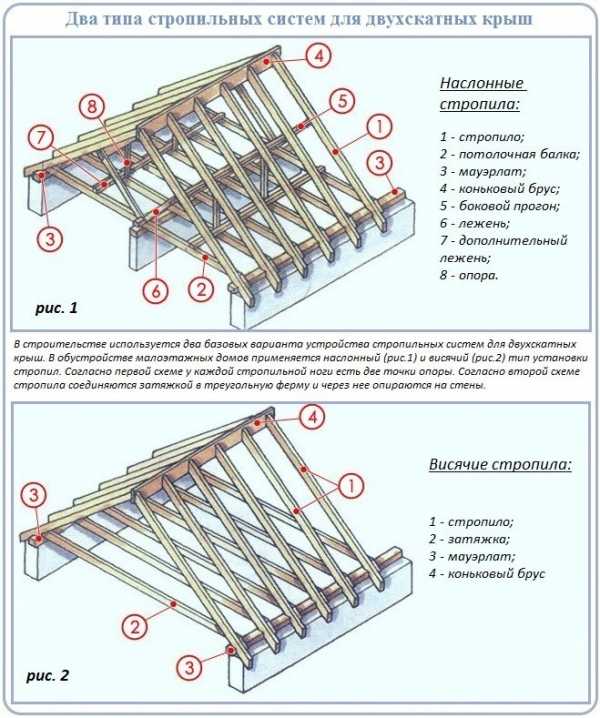

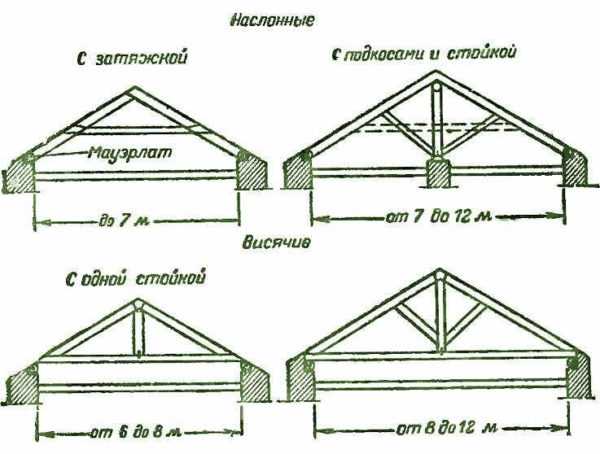

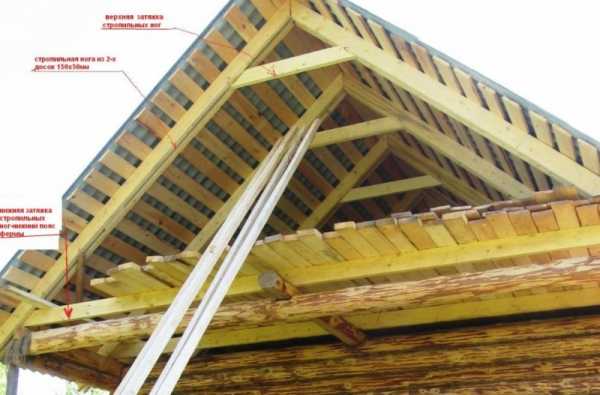

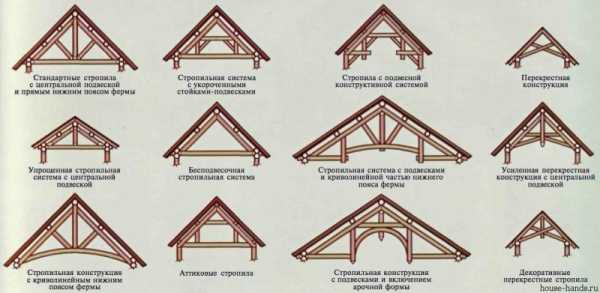

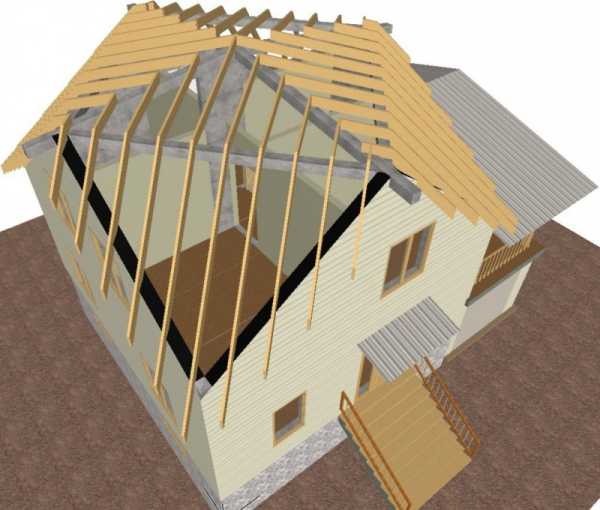

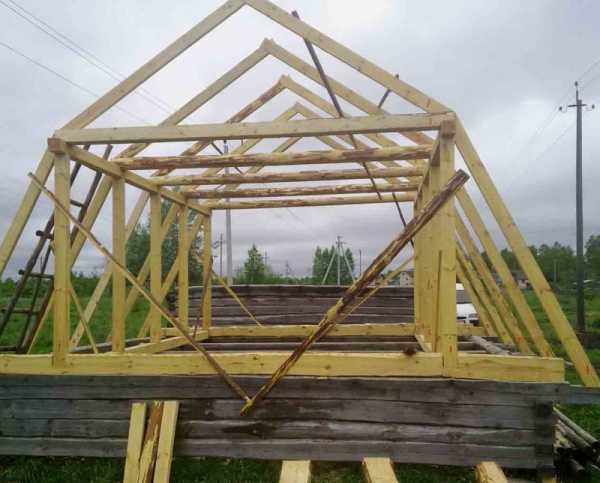

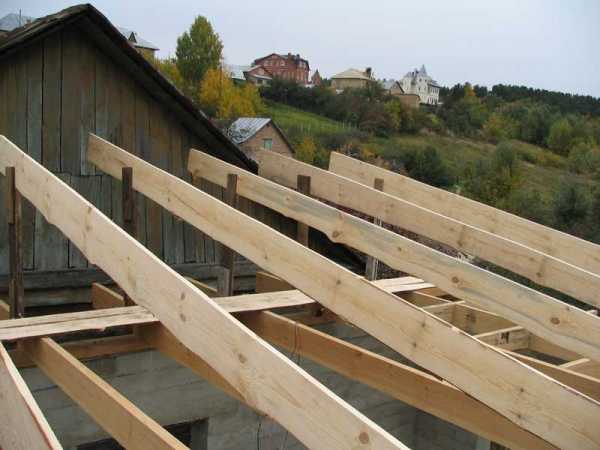

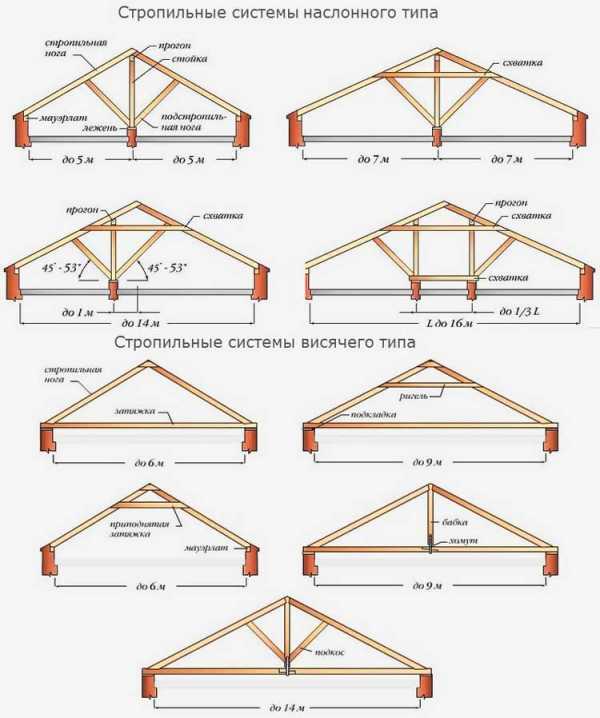

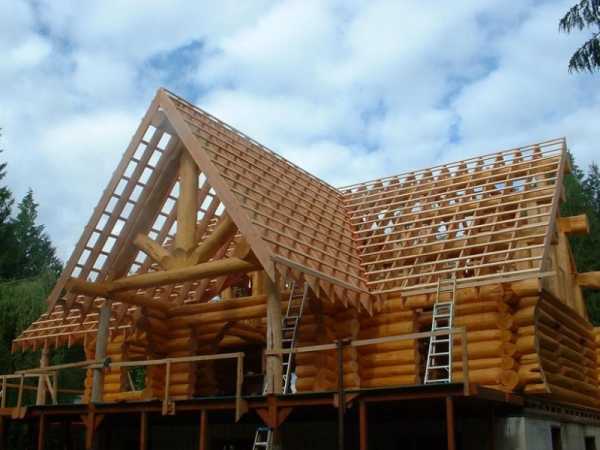

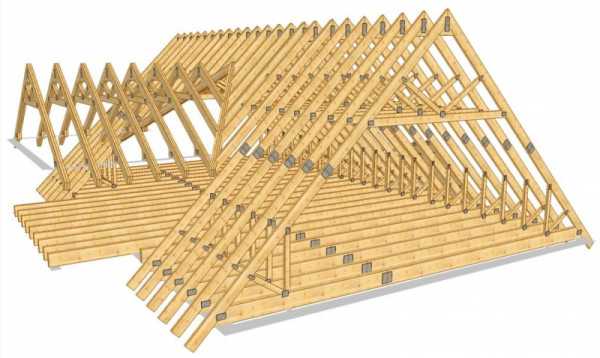

4. Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.

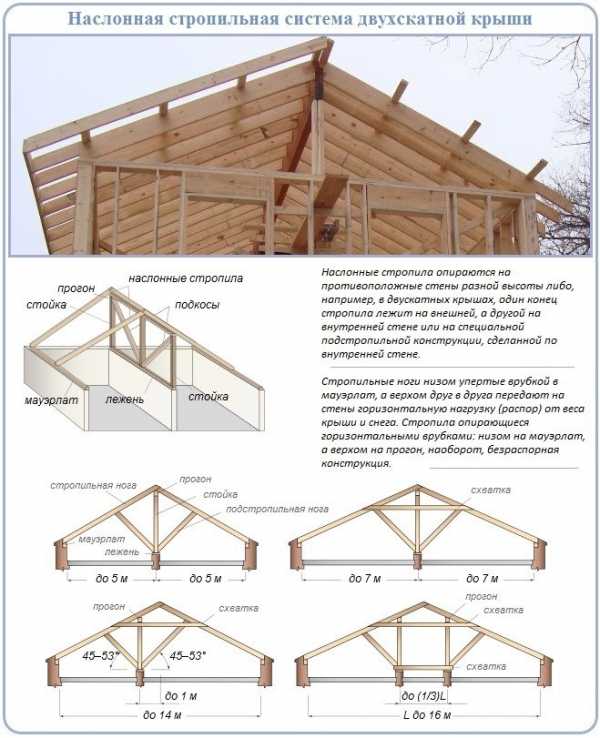

   Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка

5. Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.

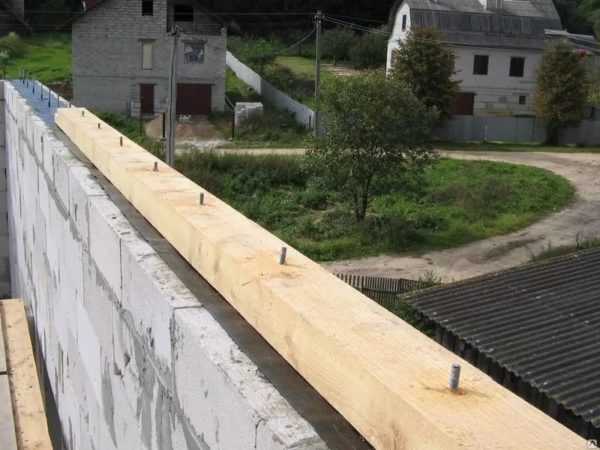

6. Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.

   Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой

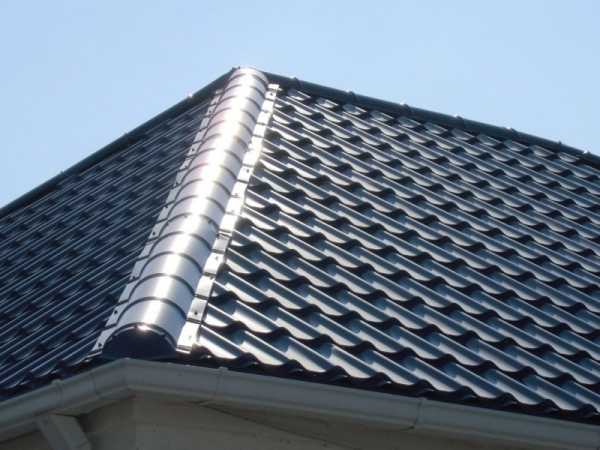

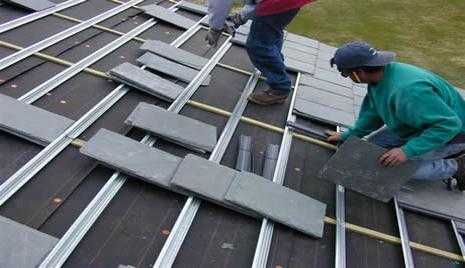

7. Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.

   Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

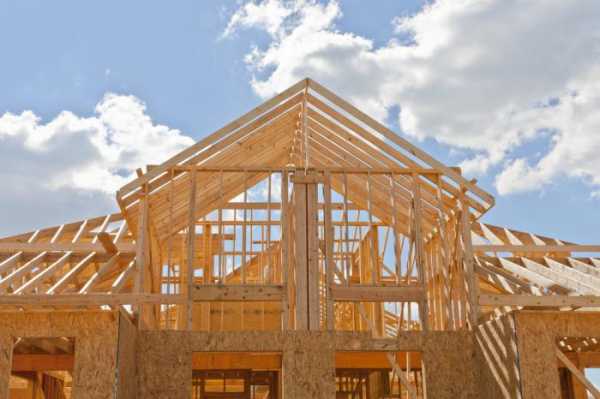

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

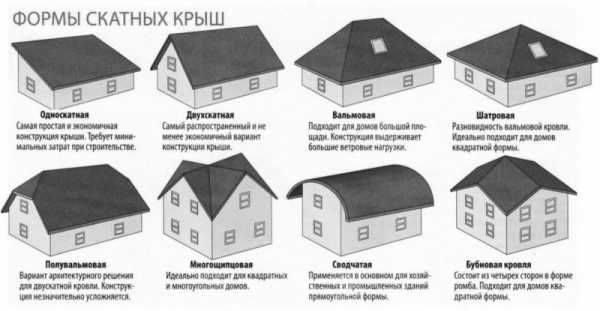

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

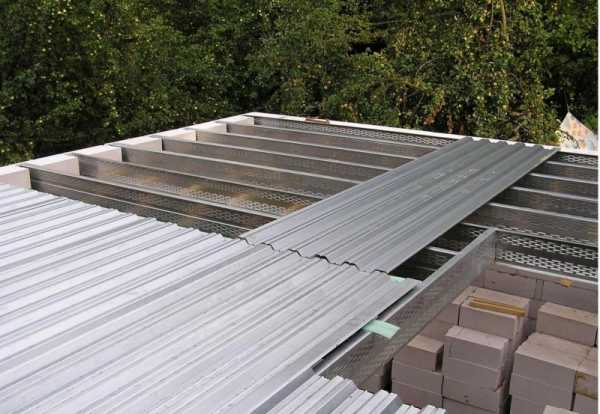

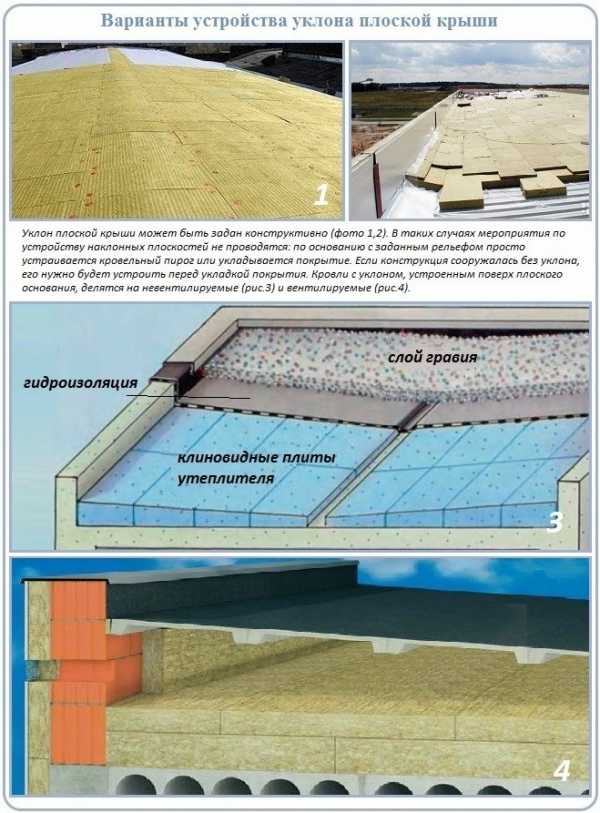

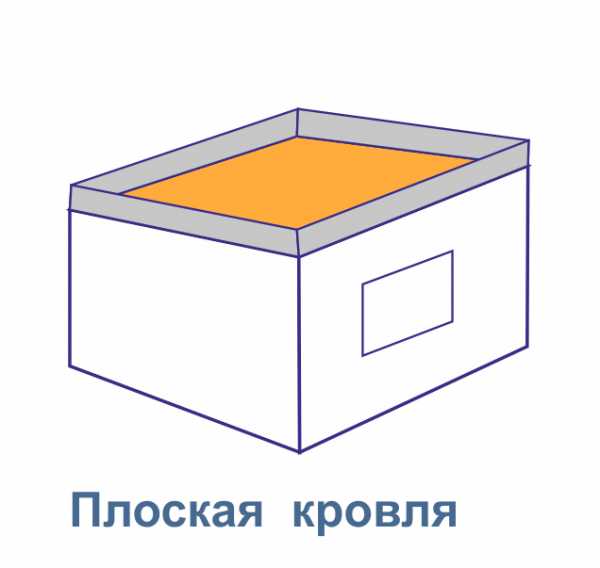

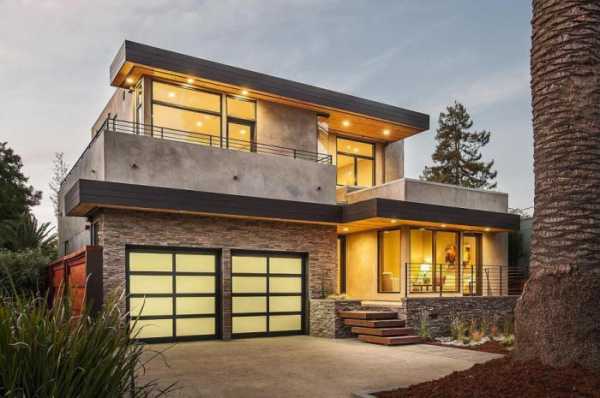

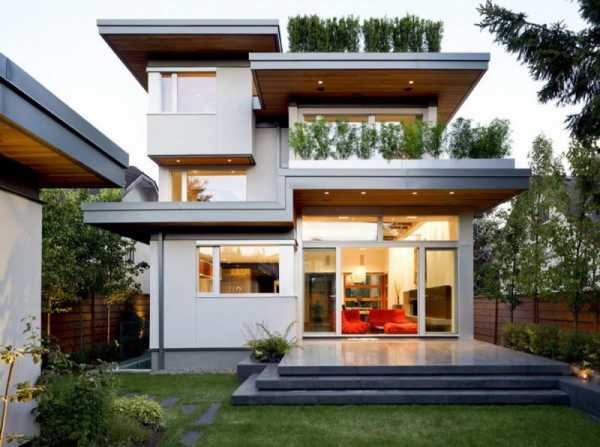

1. Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

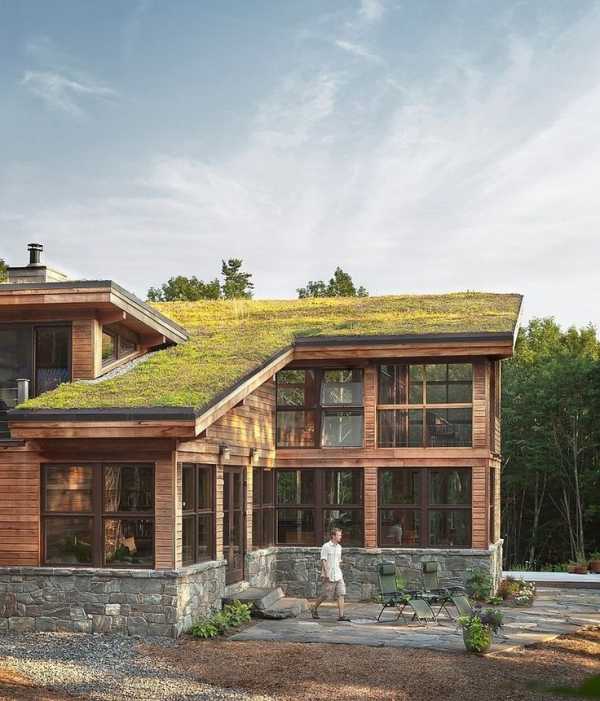

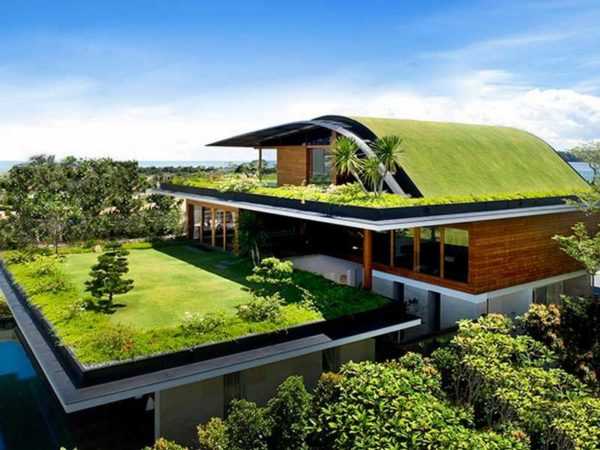

   Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

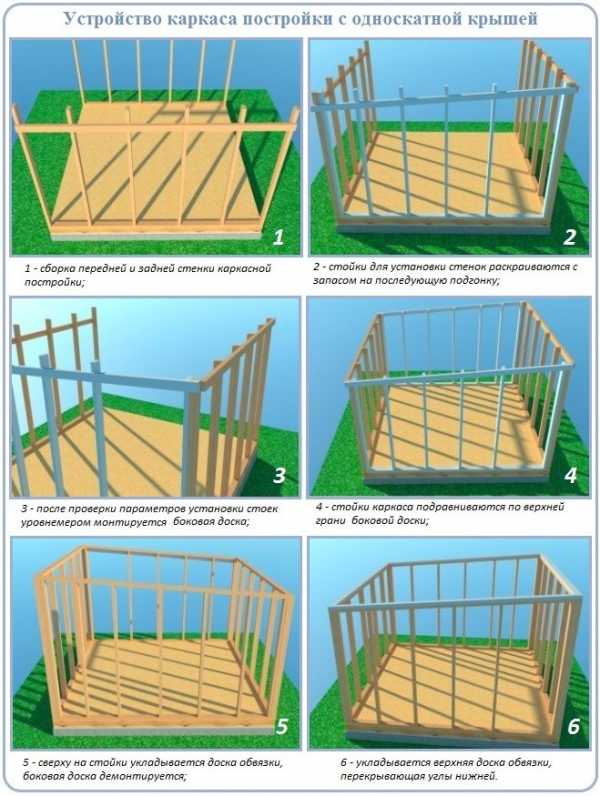

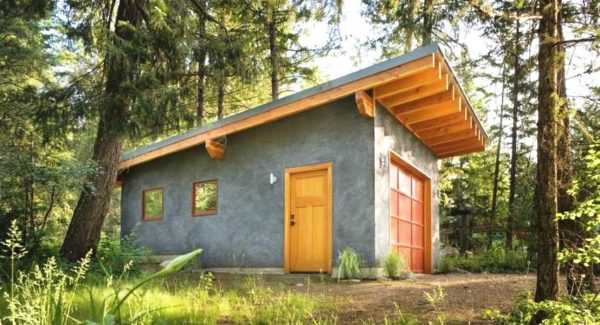

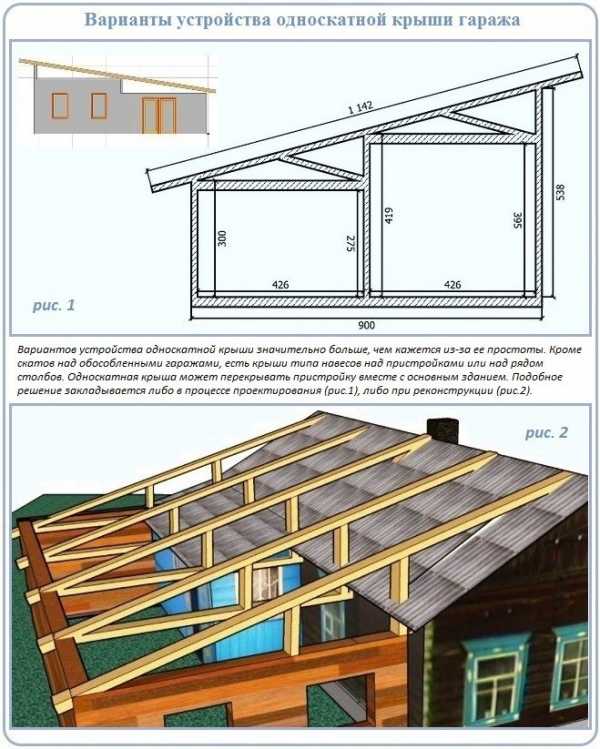

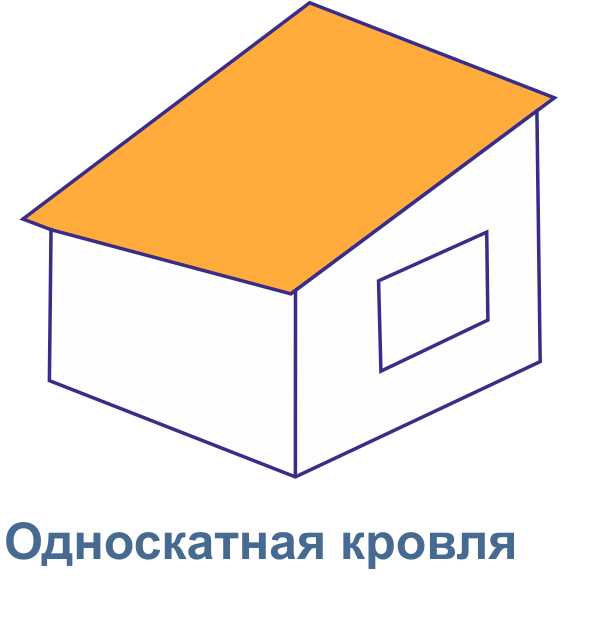

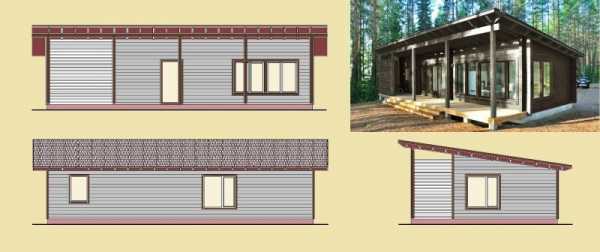

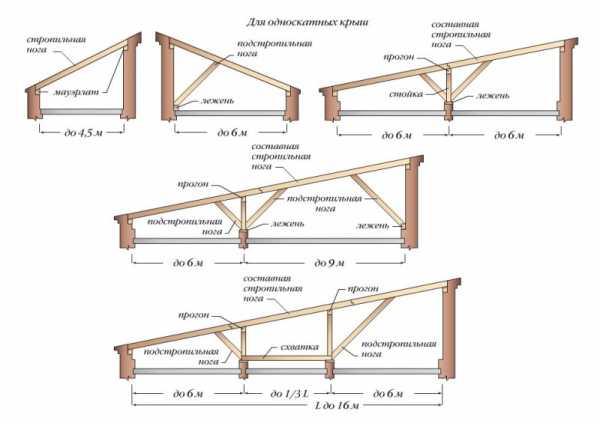

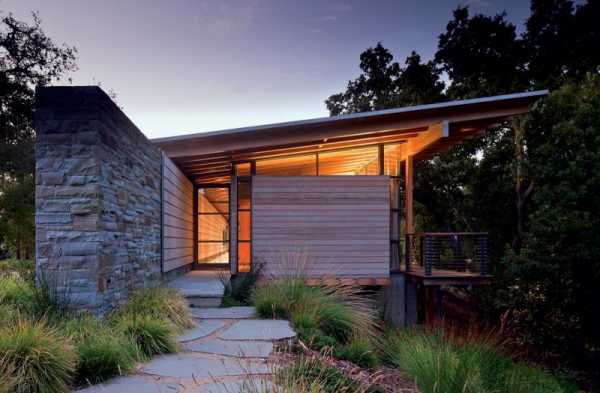

2. Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м. Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.

   При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

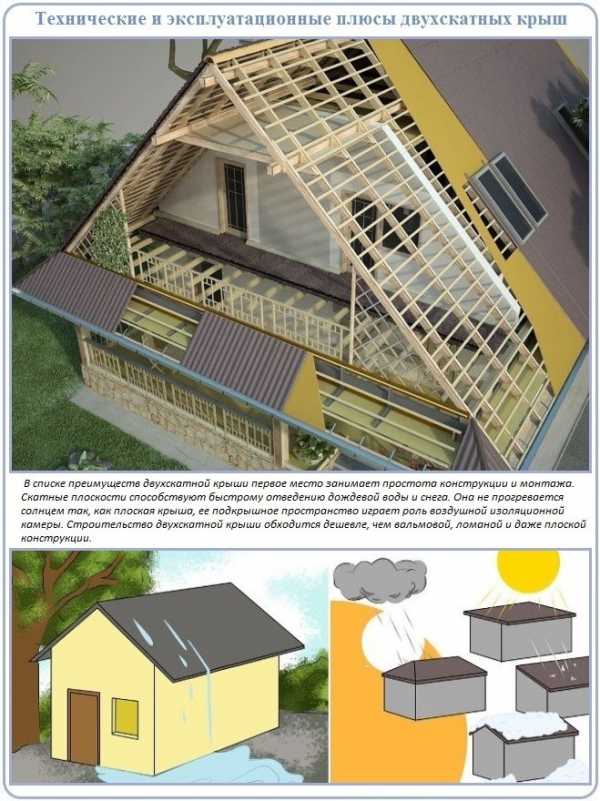

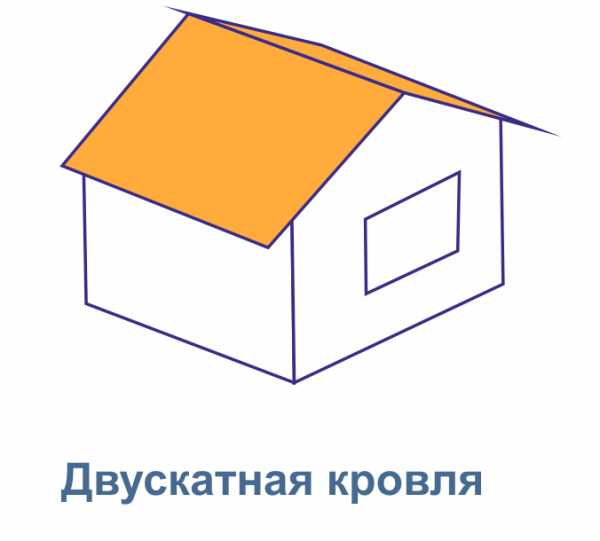

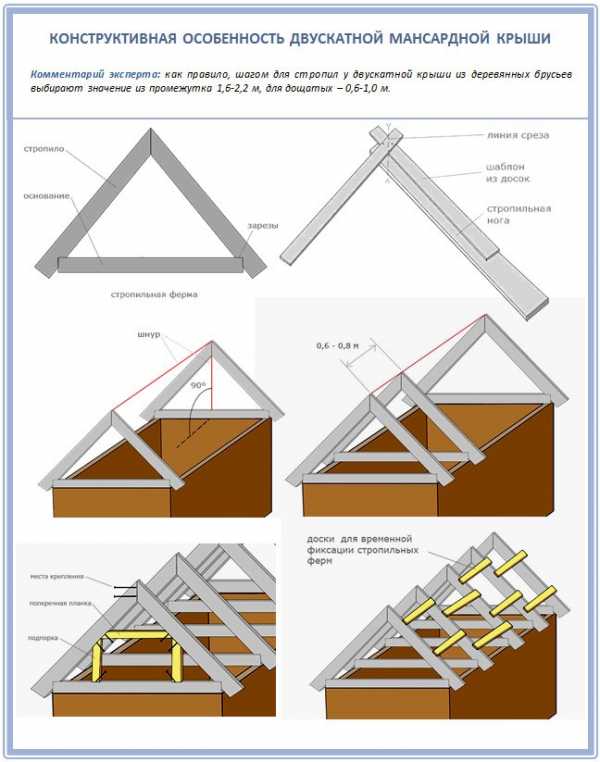

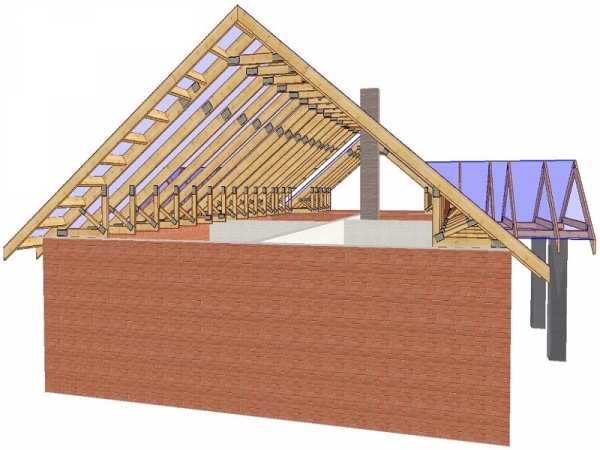

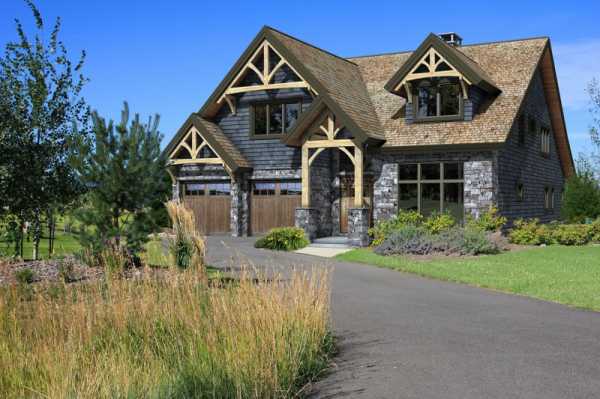

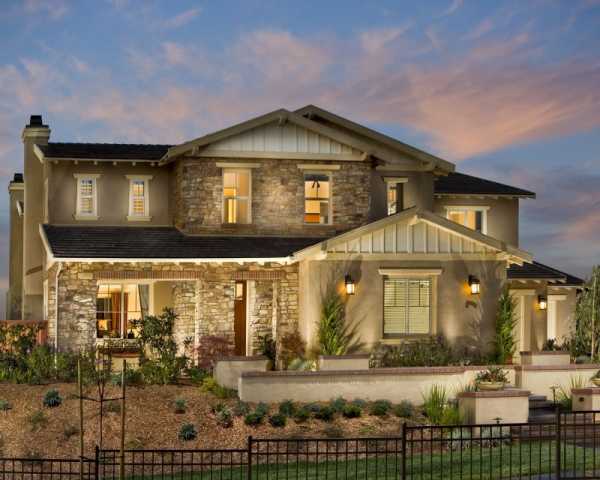

3. Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение . Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.

   Двускатная крыша позволяет обустроить чердачное помещение

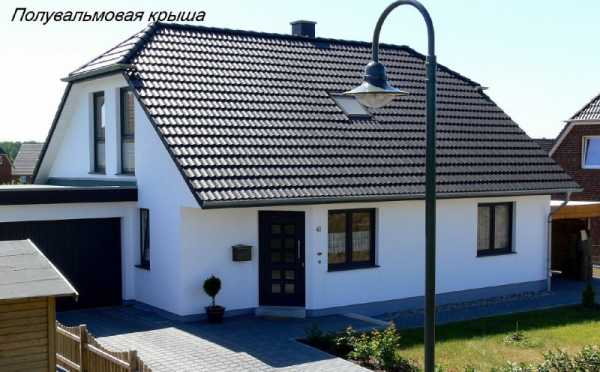

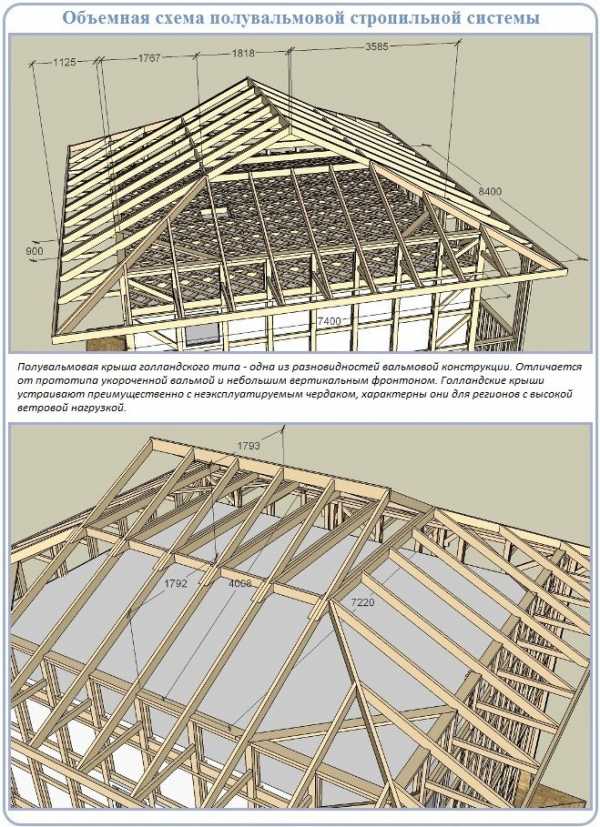

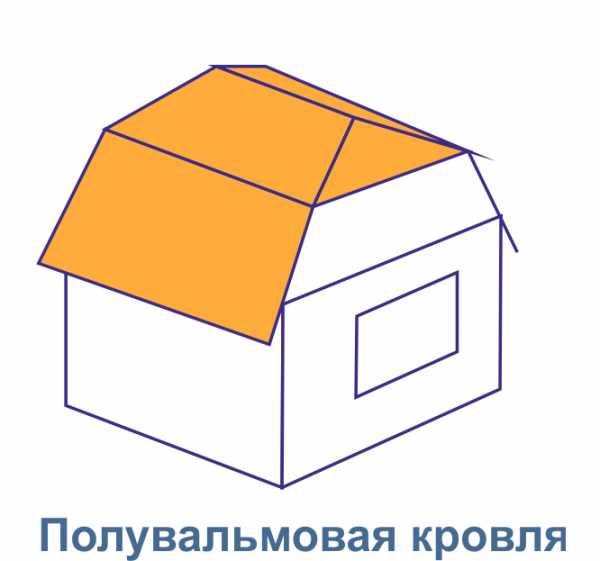

4. Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

   В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

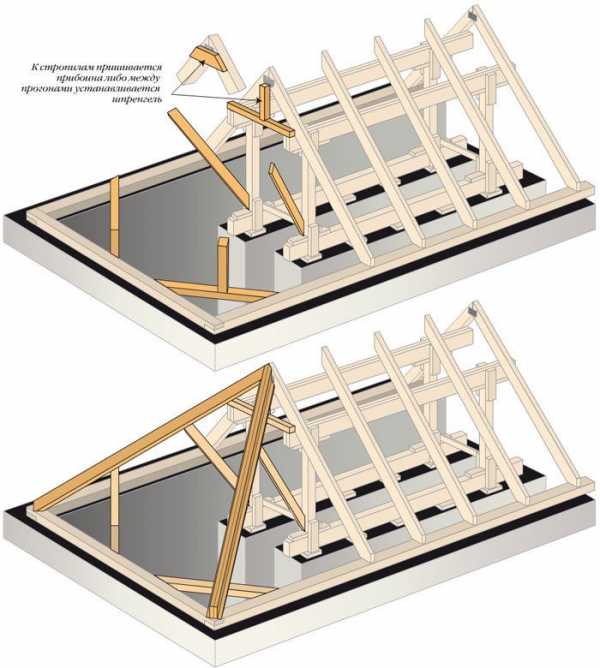

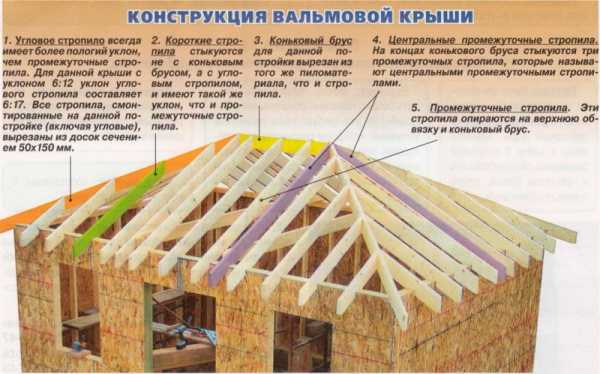

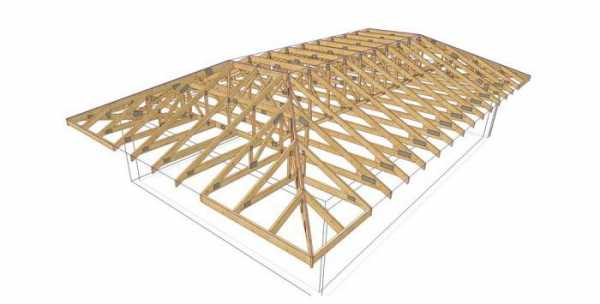

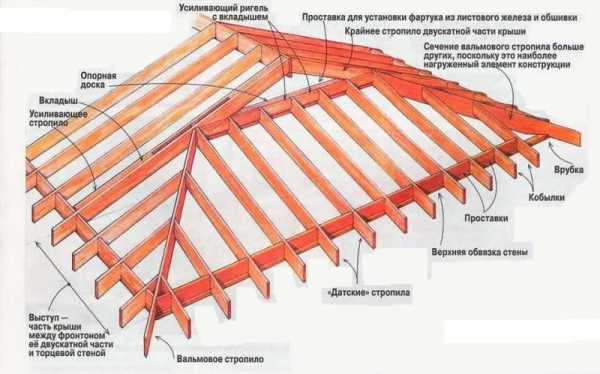

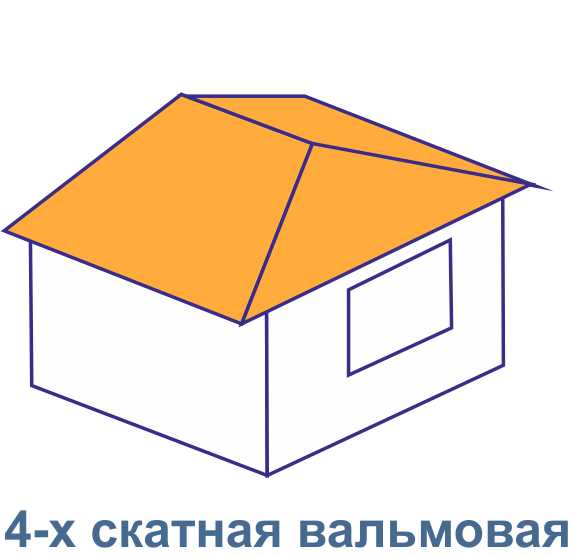

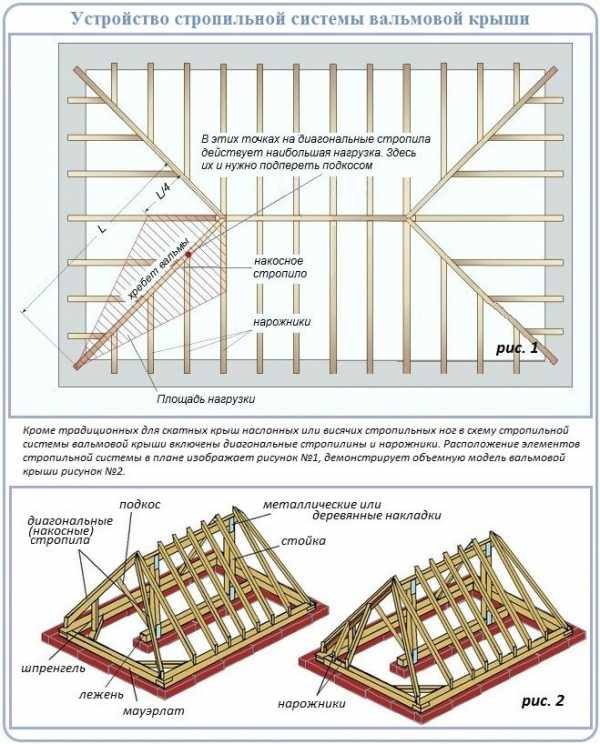

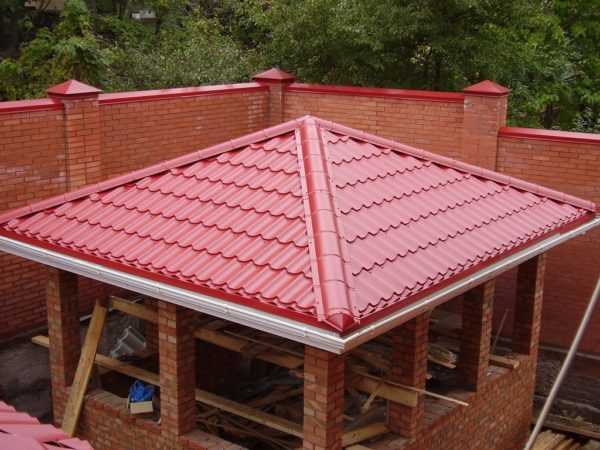

5. Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.

   В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

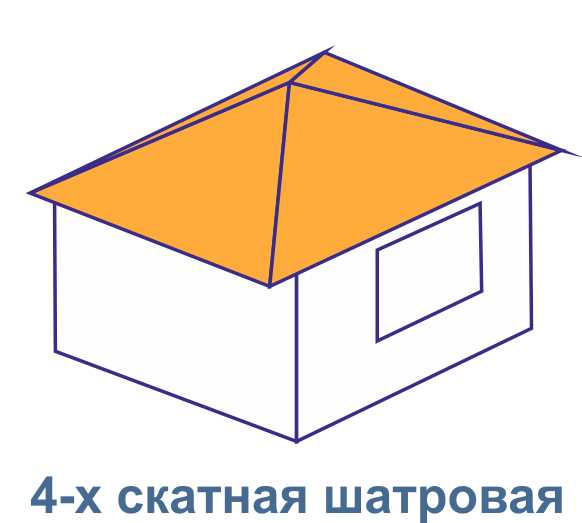

6. Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.

   Шатровая крыша подходит только для зданий квадратной формы

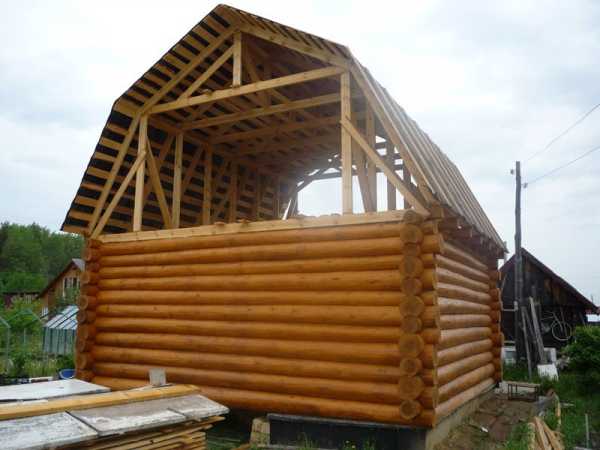

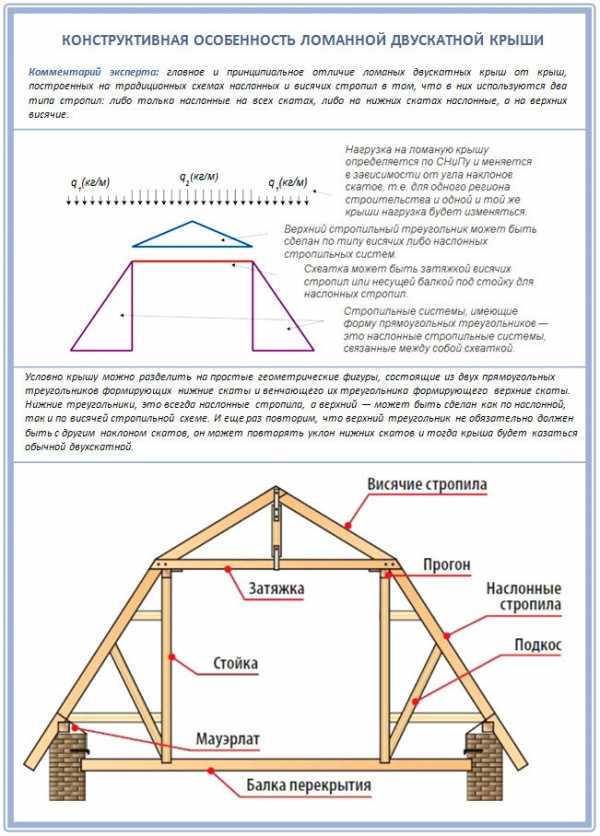

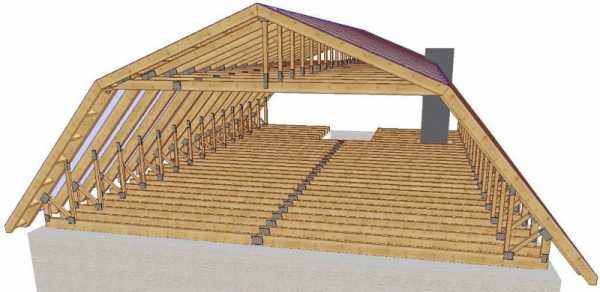

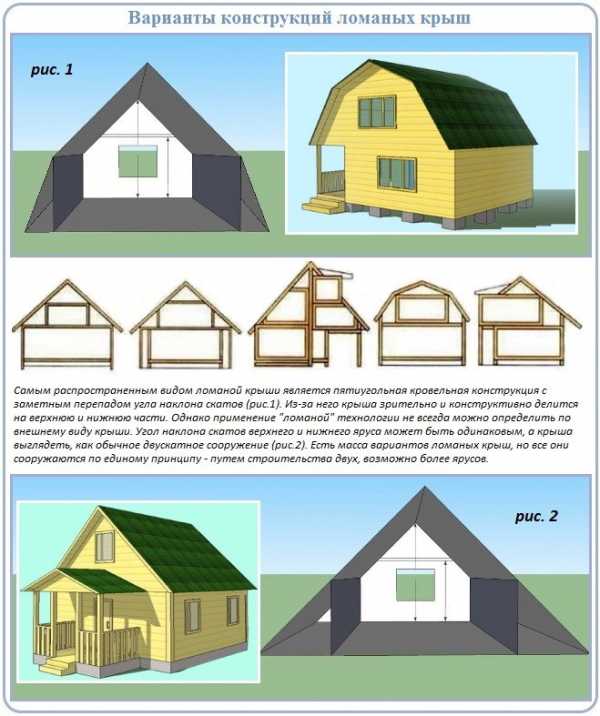

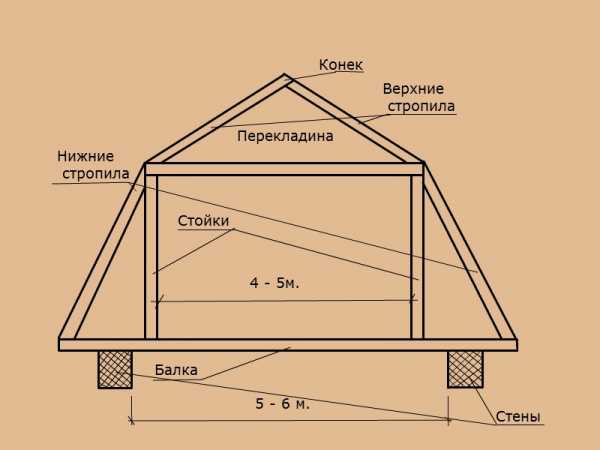

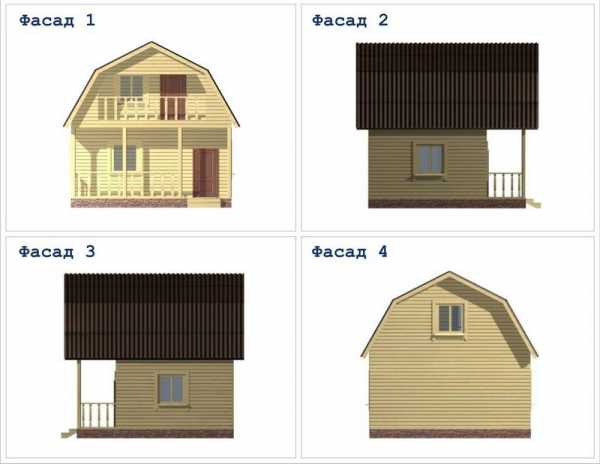

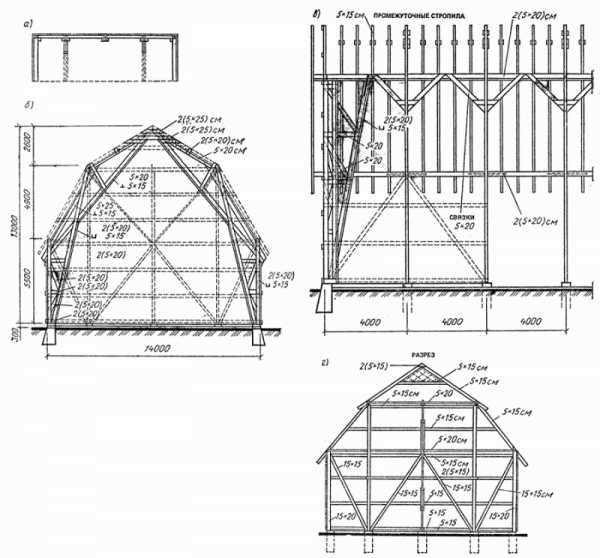

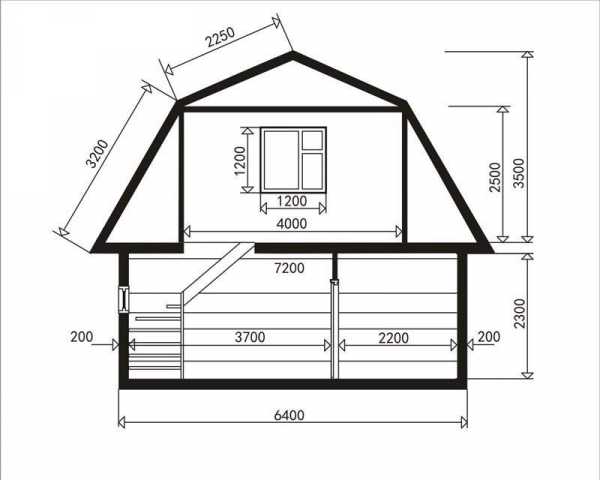

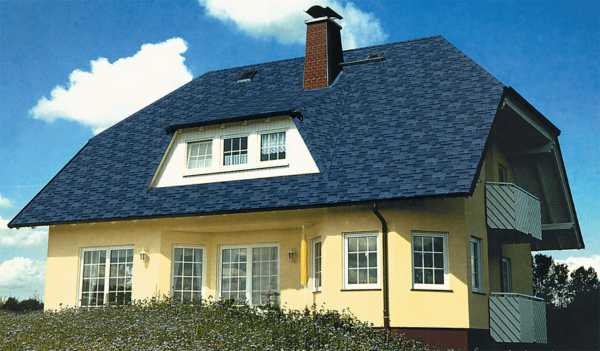

7. Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.

   Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

• железо;
• цементно-песчаная черепица;
• шифер;
• камыш, солома или тростник;
• деревянный гонт;
• металлочерепица;
• рубероид;
• металлопрофиль.

Как определить уклон крыши

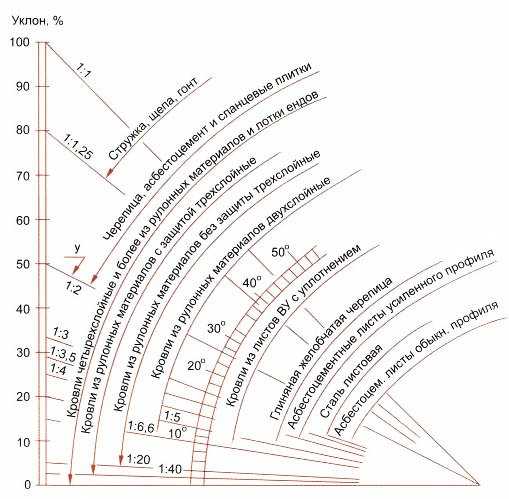

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

1. Расчётная ветровая нагрузка составляет 35 кг/м². Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
2. Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м³. Если уклон больше, то нагрузку чаще всего не учитывают.
3. Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

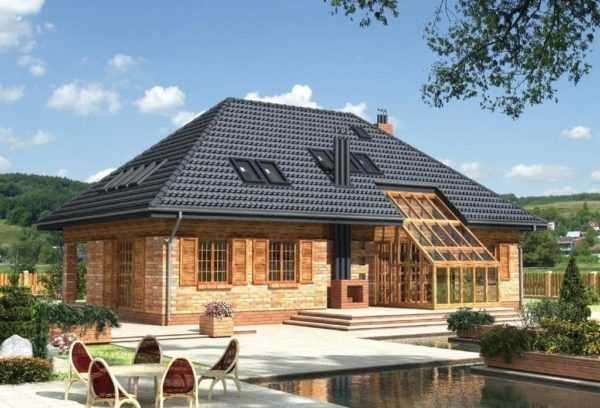

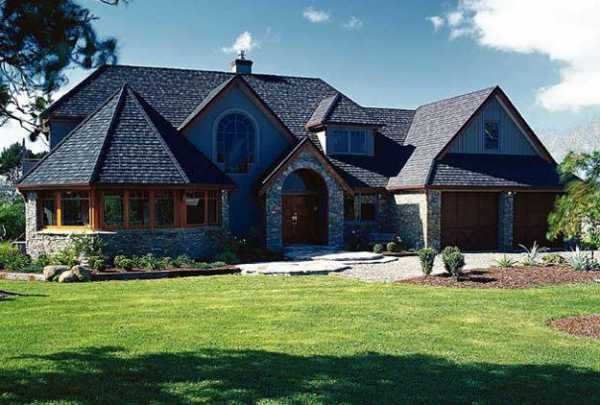

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

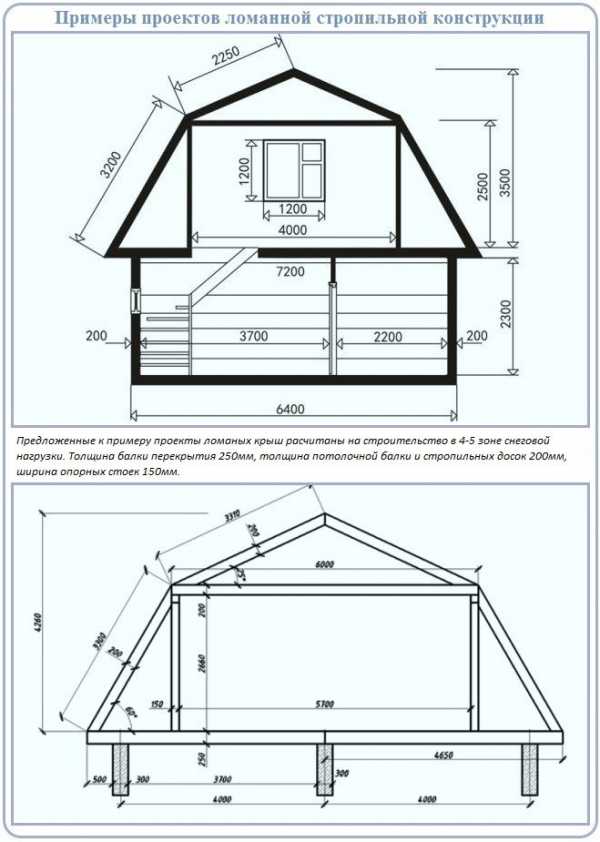

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

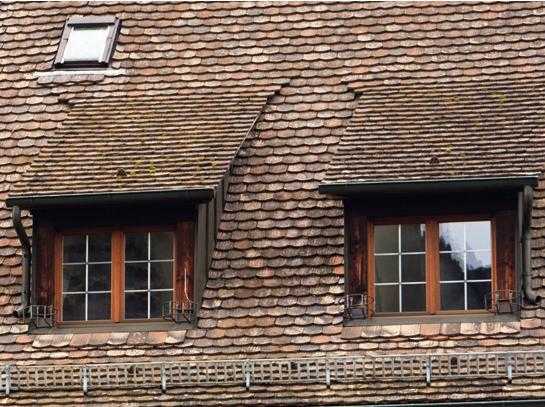

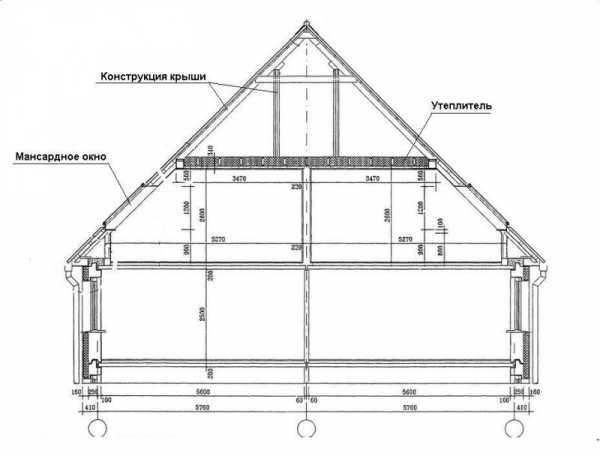

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

• угол наклона крыши был более 35°;
• размеры створок находились в пределах от 80х60 до 120х80 см;
• надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

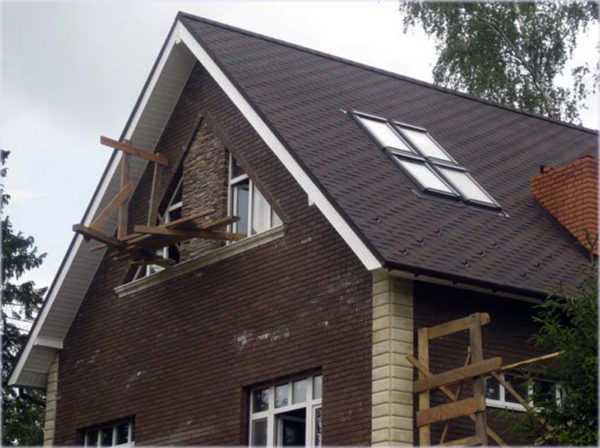

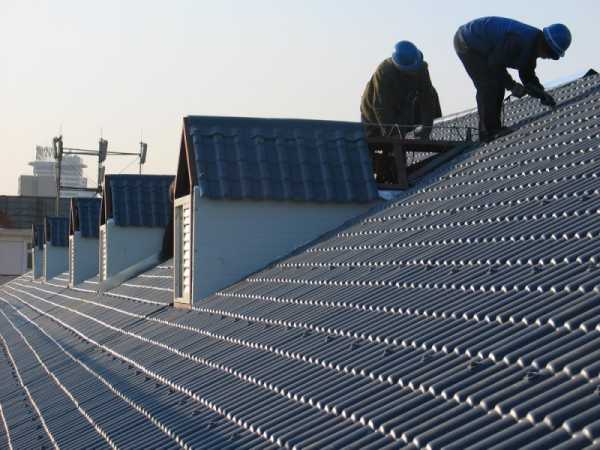

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

• черепицу;
• медные листы;
• листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

• ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
• опоры должны быть той же толщины, что и стропильные рейки крыши;
• элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

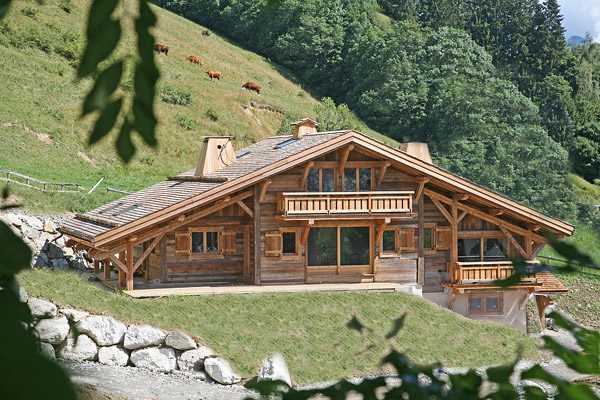

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

1. Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
2. По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
3. Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.

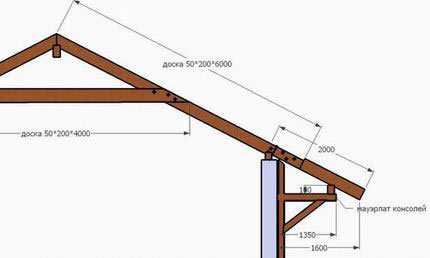

   К стене следует прикрепить специальные консольные элементы, которые будут поддерживать крышу

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

1. Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
2. Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
3. Высокая цокольная часть, сделанная из камня.
4. Второй этаж, изготовленный из деревянных деталей.
5. Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

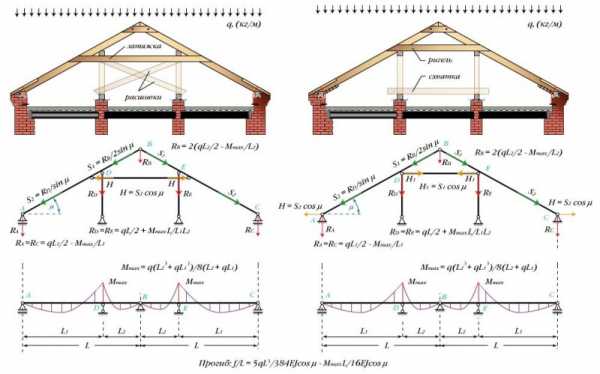

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

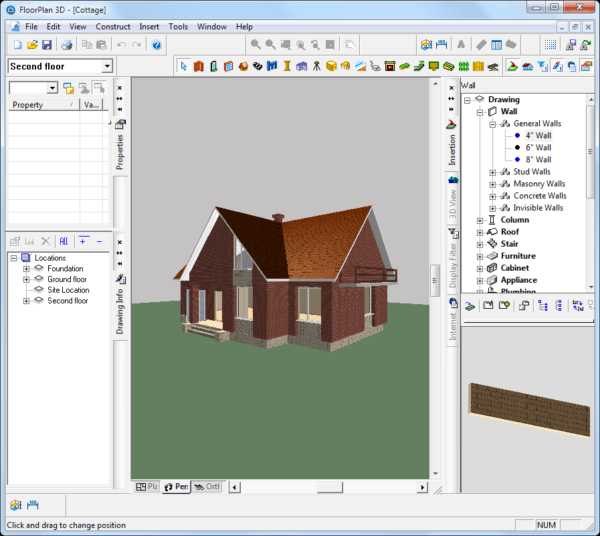

1. Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса. Несомненным плюсом программы является одна из самых низких цен на рынке.

   В программе FloorPlan3D можно сделать проект крыши, не имея особых навыков

2. Если нужны более сложные и универсальные программные средства, стоит обратить внимание на приложение ArCon. Эта программа позволяет не только составить проект крыши и здания целиком, но и разобраться с дизайном ландшафта. Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.

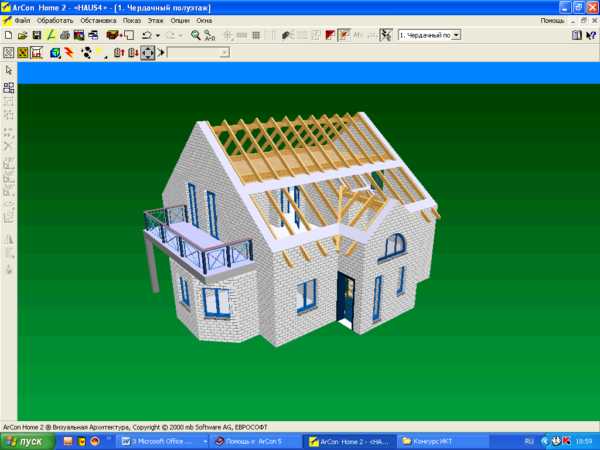

   ArCon является одной из лучших программ для проектирования всего здания и окружающей территории, но с её помощью можно рассчитать и крышу в отдельности

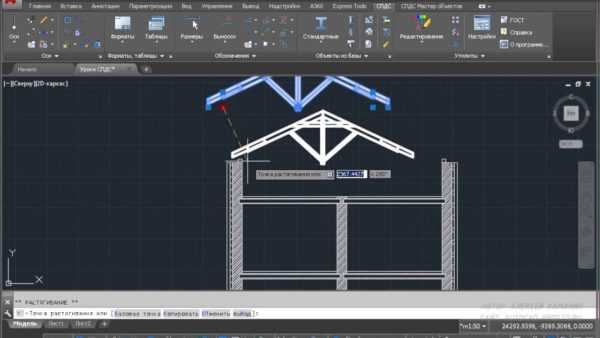

3. Ещё одним популярным софтом является Autodesk Autocad. Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.

   Программа Autocad стоит недёшево, поэтому она чаще всего используется специалистами

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

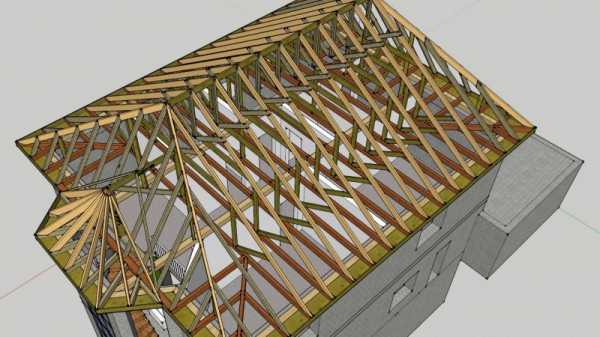

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

1. Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
2. Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
3. Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

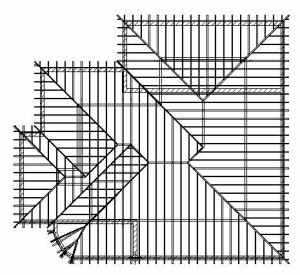

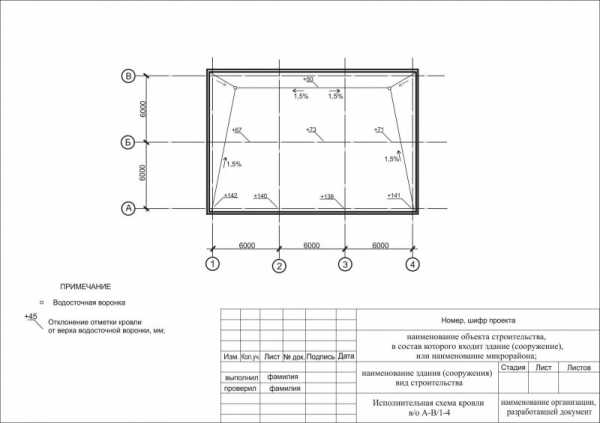

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

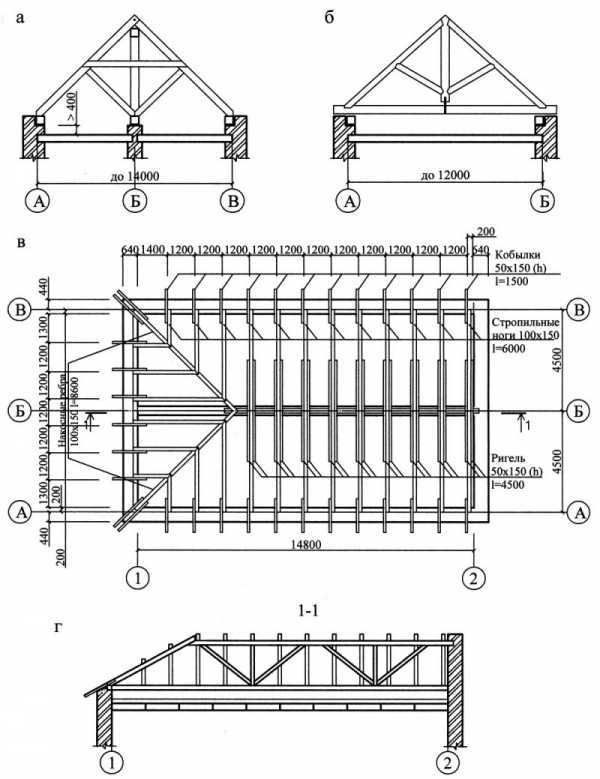

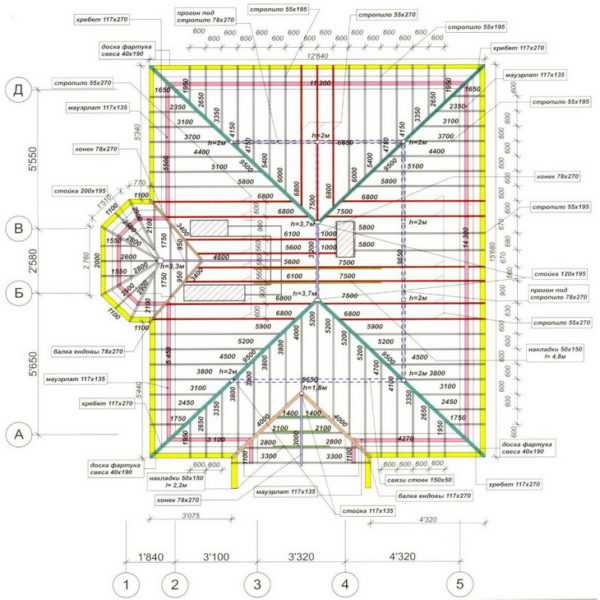

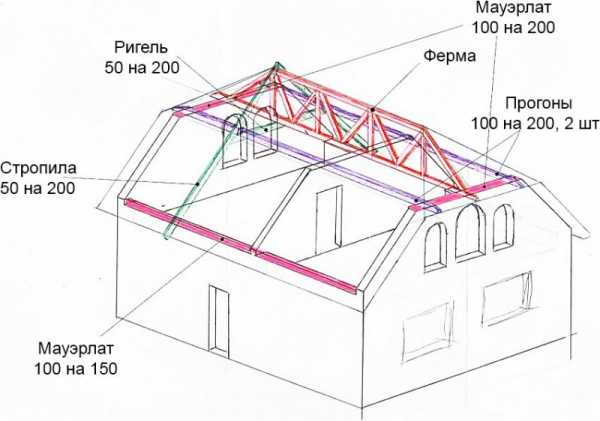

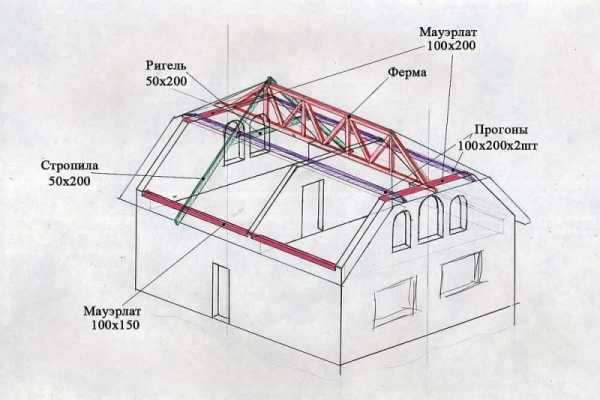

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

1. Обвести линией план частного дома.
2. Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
3. Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
4. Обозначить линиями проекции коньков.
5. Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

• присоединение подкосов, стоек, затяжек и других элементов;
• фиксация стропильных ног к мауэрлату;
• крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

1. Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
2. Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
3. Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
4. Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

1. Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.
2. В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.

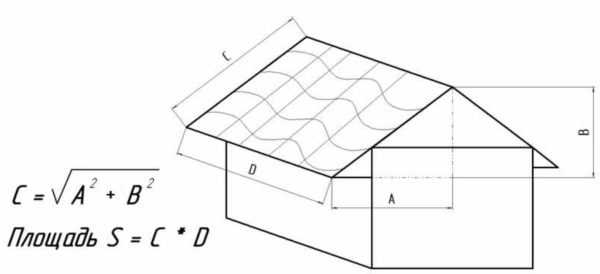

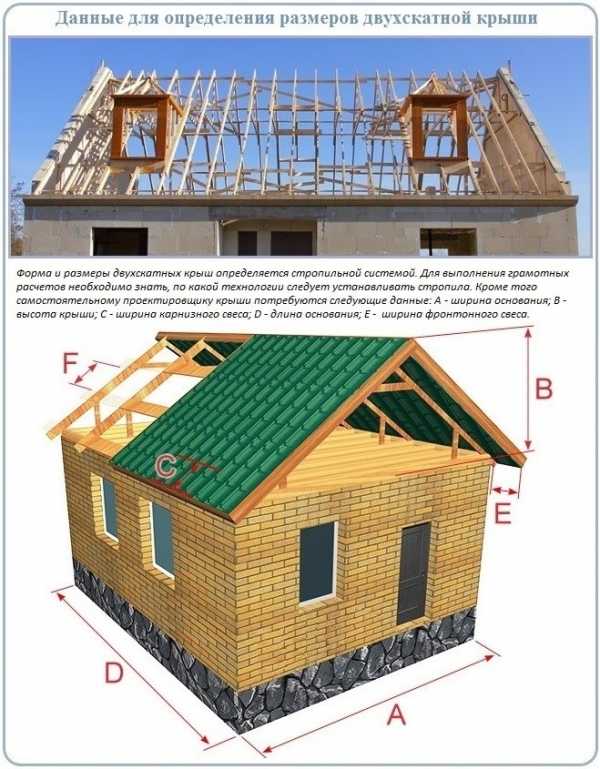

   Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька

3. Выполнить расчёт площади крыши сложной формы также не составит труда. Сложная конструкция разделяется на простые фигуры, затем по математическим формулам подсчитывается площадь каждой из них, после чего полученные значения складываются.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

• конструктивные просчёты;
• архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

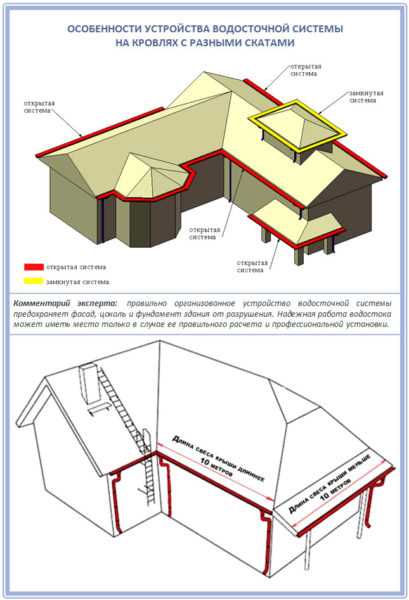

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

• для металлической черепицы допустимый угол наклона составляет от 30°;
• для профнастила минимальный уклон составляет 8°;
• для шифера оптимальный диапазон углов наклона — 25–30°;

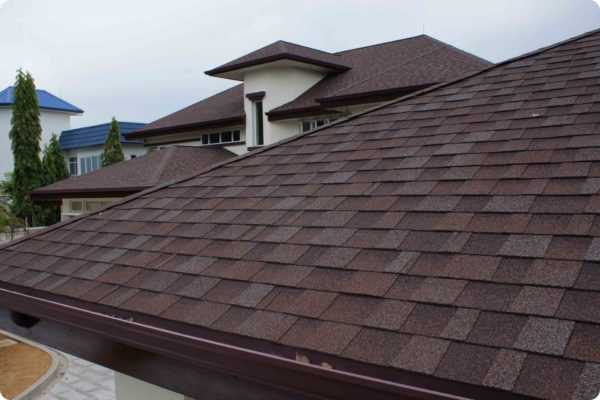

• для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

Оцените статью:

(3 голоса, среднее: 2.3 из 5)

Поделитесь с друзьями!

roofs.club

85 фото идей применения для различных типов домов

Надежно и качественно выполненная крыша не менее важна для Вашего дома, чем добротные, хорошо построенные стены. Правильно сконструированная, она защитит постройку от разных климатических воздействий и сохранит драгоценное тепло. Спланировать будущую крышу поможет проект, выполненный специалистами или собственноручно.

Проекты на сегодняшний день выполняются с помощью различных компьютерных программ, и в базах данных имеется больше разнообразие уже готовых вариантов. Фото различных проектов крыш можно увидеть ниже.

Общие принципы проектирования крыши

Чтобы правильно создать проект крыши, необходимо изучить конструкцию и материалы несущих стен постройки, климатические условия региона, в котором построен дом, обсудить с заказчиком предпочтения в дизайне, при надобности — способ теплоизоляции, бюджет, материалы, сроки исполнения и составить оптимальную смету.

Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.

Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.

Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.

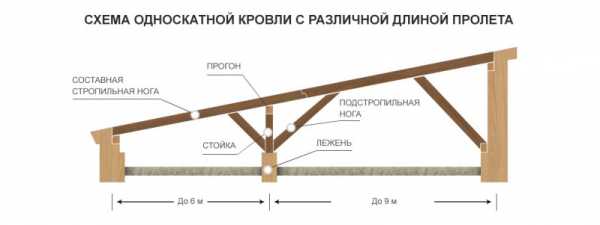

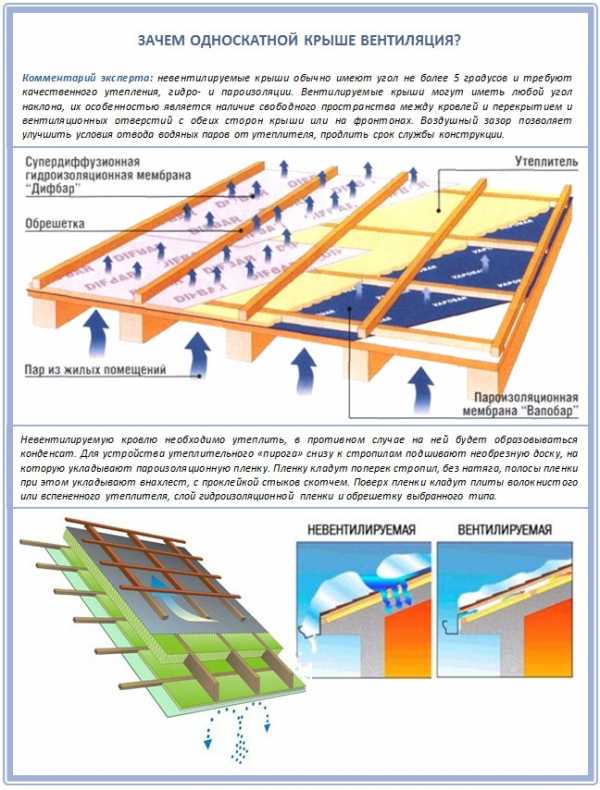

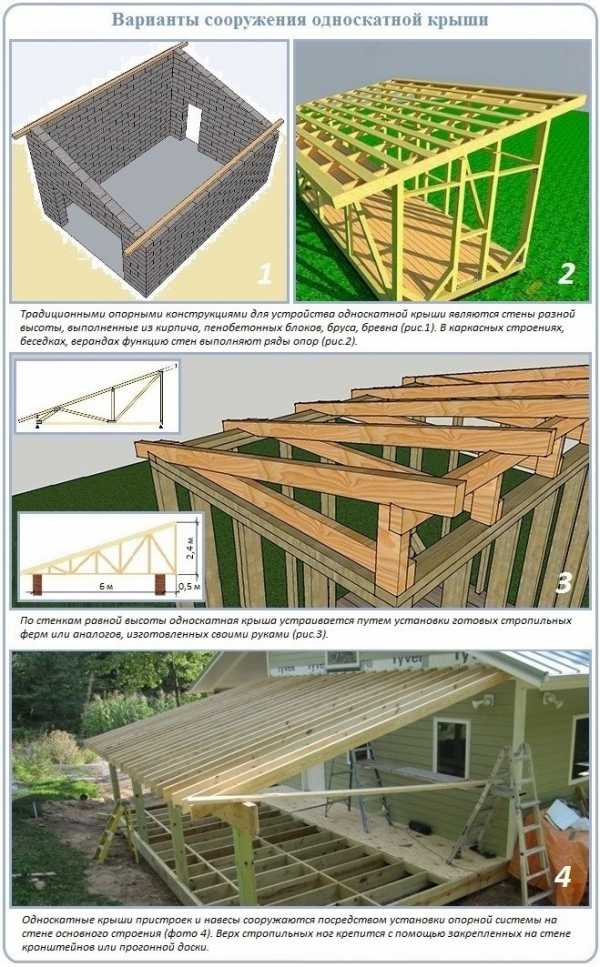

Проекты односкатной крыши

План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.

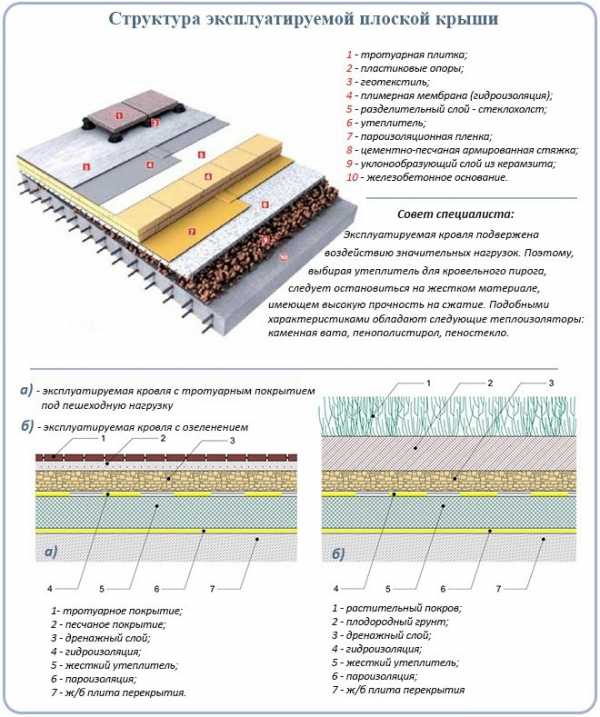

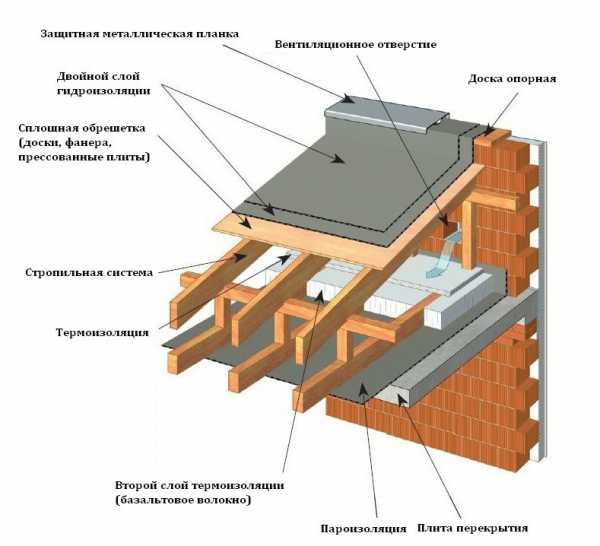

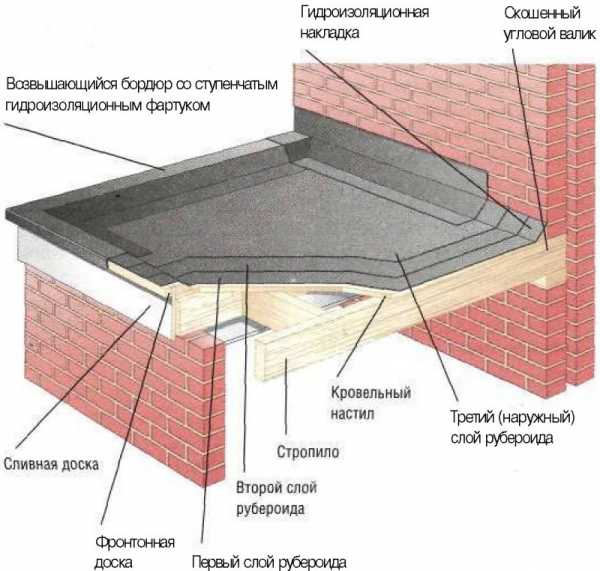

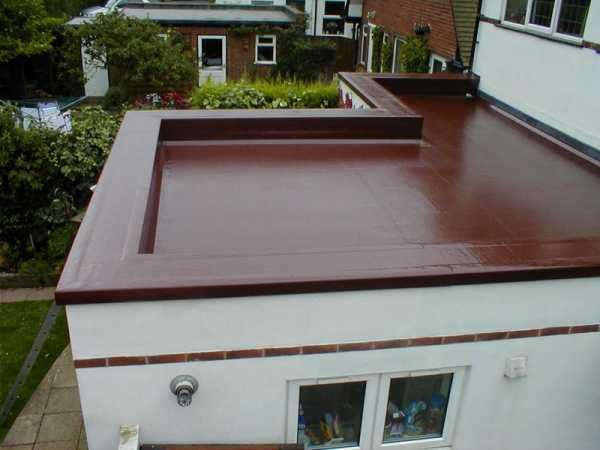

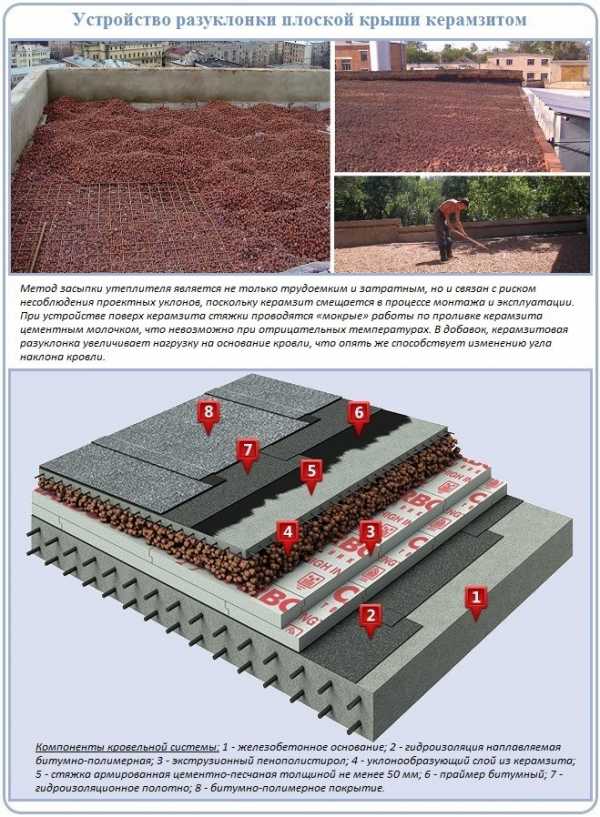

Проекты плоской крыши

Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.

Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

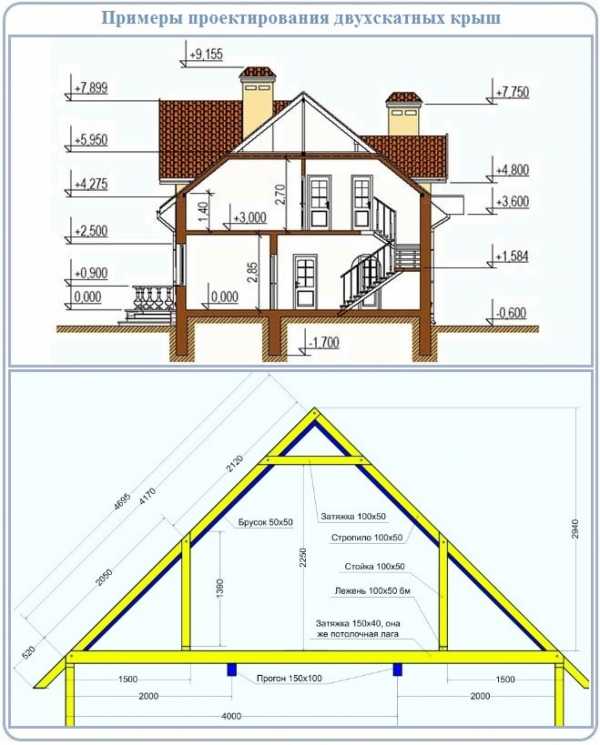

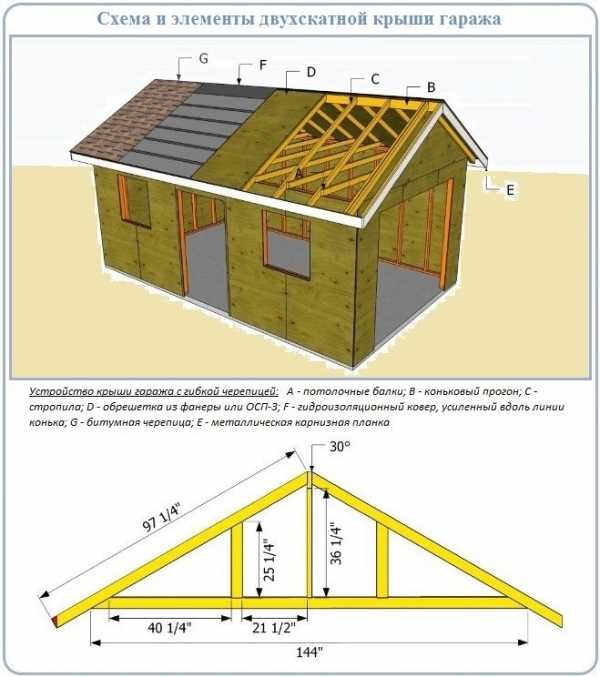

Проекты двускатной крыши

Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

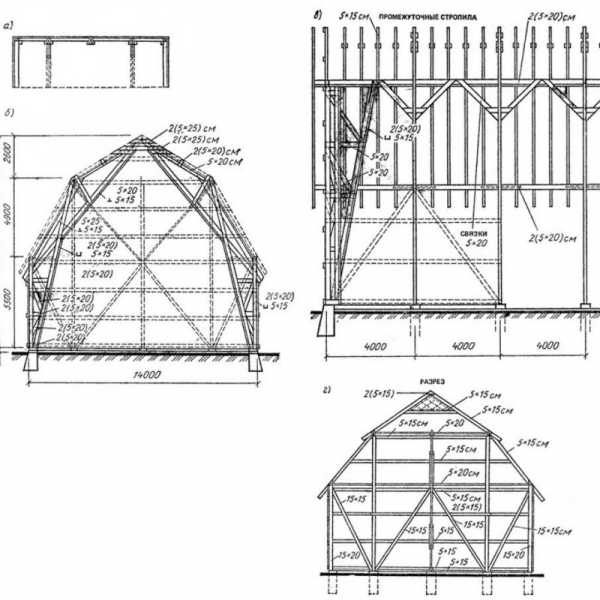

Проект ломаной крыши

Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.

Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.

Проект полувальмовой крыши

Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.

На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.

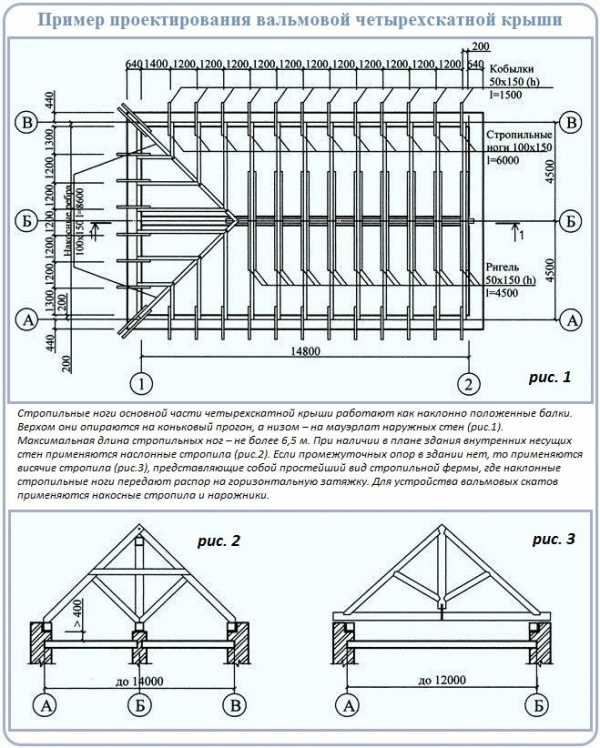

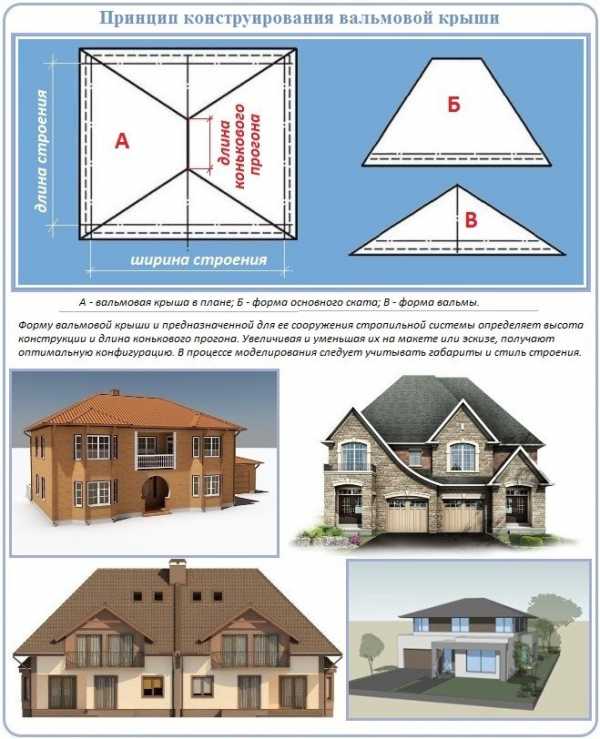

Проект четырехскатной крыши

Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.

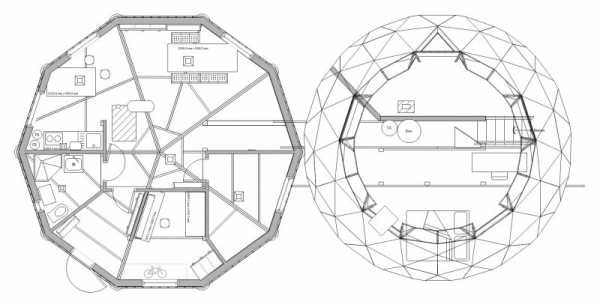

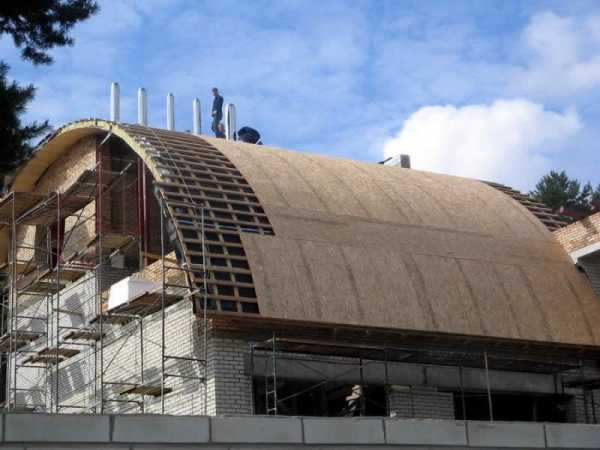

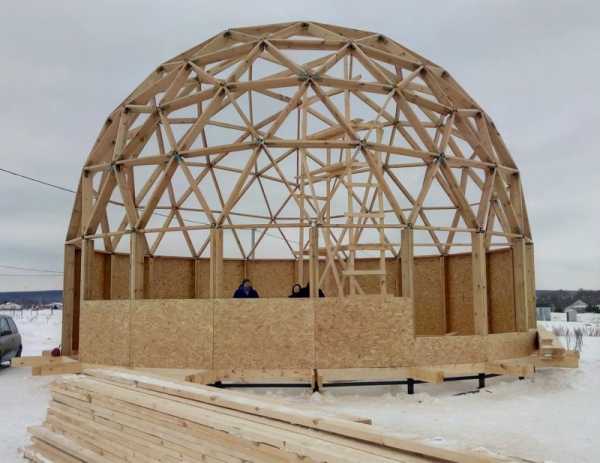

Проект купольной и конической крыши

Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.

Выбор материала для облицовки

После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Выводы и рекомендации

Если Вы сделали проект крыши самостоятельно и, строить ее планируете своими руками, для начала все же посоветуйтесь со специалистом. В любом проекте могут быть допущены архитектурные или конструктивные просчеты, неправильно выбрана система утепления или вентиляция.

Еще одним просчетом может стать неверно составленная система водостоков, что может привести к разрушению крыши или допущена ошибка в расчете уклона.

При всех вышеперечисленных ошибках крыша может оказаться непрочной и ненадежной и, сэкономив на консультации специалиста, в скором времени придется потратиться на незапланированные ремонты.

Фото проектов крыши

mojdominfo.ru

Проекты крыш домов, фото с чертежами, расчет кровли

Во время проектирования учитываются параметры вашего дома. Так, проекты крыш домов с мансардой должны учитывать некоторые специфические нюансы, чтобы конечный результат был максимально качественным. Таким образом, почти любую кровлю можно подогнать под ваше жильё.


Преимущество и недостатки крыш

О преимуществах и недостатках каждого вида можете почитать, перейдя по соответствующим ссылкам.

• Односкатная крыша
• Двускатная крыша
• Четырехскатная крыша
• Вальмовая крыша
• Полувальмовая
• Арочная
• Шатровая



Какой стройматериал использовать при строительстве


В процессе строительства стоит использовать качественные стройматериалы. В противном случае крыша вам недолго прослужит. Поэтому лучше инвестировать больше в начале, чтобы потом не пришлось вкладываться в ремонт.


Угол наклона кровли


Важнейшей характеристикой кровли является угол её наклона. От него зависят многие аспекты проекта, например сила нагрузки, тип используемого покрытия и так далее.

1. Металлочерепица от 6°
2. Ондулин и шифер от 6°
3. Профнастил от 6°
4. Фальцевая от 7°
5. Цементно-песчаная и керамическая черепица от 10°
6. Гибкая черепица от 12°

Эти характеристики учитываются на этапе проектирования.


Угол наклона кровли


Наша компания на протяжении уже 10 лет занимается строительством, и на основании нашего опыта мы можем выделить типичные ошибки, допускаемые при проектировании:

1. Кровля состоит из 3-15 листов вместо 100.
2. Не были предусмотрены узлы крепления.
3. Не были рассчитаны нагрузки.
4. Упущение незначительных, но важных мелочей, таких как вентиляционные зазоры.

Ещё одна распространённая ошибка – неправильный расчёт продуха, из-за чего кровля со временем гниёт, на ней появляется грибок.
Чтобы не допускать таких просчётов и потом не пожинать их плоды, рекомендуем посмотреть наши обучающие видео.


Часто задаваемые вопросы


Вопрос: Обязательно ли укладывать мауэрлат или можно обойтись без него?

Ответ: Использование мауэрлата при строительстве обязательно, так как он служит фундаментом для кровли и распределяет нагрузки равномерно по дому. Без него в доме могут появляться трещины на стенах и возникать другие проблемы.




Вопрос: Что будет, если использовать доску нестроганную и не камерной сушки?

Ответ: Если вы используете нестроганное дерево, то его неровность может привести к впадинам, волнам и неровностям кровли. Если же используется дерево не камерной сушки, то это приведёт к высыханию дерева, что также приведёт к дальнейшему проседанию кровли.




Вопрос: Можно ли крепить стропила только гвоздями?

Ответ: Стропила в основном крепятся на гвозди, остальное идет для усиления. Каждый узел необходимо рассчитать, а это уже зависит от нагрузки конкретно на данное место, более подробно вы можете узнать об этом в наших видео инструкциях.

home-zagorod.ru

Проект мансардной крыши частного дома

Простой и эффективной идее использования подкрышного пространства частного дома в виде мансарды или жилого чердака насчитывается несколько сотен лет, со времен гениального Франсуа Мансара, по-настоящему проекты мансардных крыш стали интересными для частника только с появлением современных кровельных пароизоляционных и теплоизоляционных материалов. Старыми технологиями и материалами сделать мансарду удобной и комфортной было не так просто, как может показаться неспециалисту. Сегодня практически 90% новостроек в частном секторе представляют собой дома с мансардной крышей, практичность и рациональность которых уже стали общепризнанными.

Что можно считать мансардной крышей

Обустройство дополнительного помещения в подкрышном пространстве не дается даром. Любые варианты крыши мансардного типа представляют собой сложную и дорогостоящую конструкцию, поэтому в большинстве случаев проект мансардной крыши частного дома вместе с коробкой стен и перекрытий заказывают у профильной строительной фирмы, а отделку и проводку коммуникаций выполняют своими силами.

Все существующие конструкции мансарды можно разделить на несколько больших групп:

• Ломаные крыши с поднятой кровлей;
• Классический двухскатный треугольник;
• Ассиметричные конструкции с одно и двухскатной кровлей;
• Вальмовые и шатровые схемы каркаса.

То есть, теоретически проект мансардного помещения можно сделать для любой неплоской крыши, лишь бы хватило высоты под поперечинами стропил и ширины между боковыми проекциями кровли. СНиП требует, чтобы ширина коробки здания по проекту была не менее 4,5 м, площадь не менее 7 квадратов, а отношение величины высоты потолков мансардного помещения к его площади было не менее 1:2. Человеческим языком это означает, при минимуме площади мансарды в 7 м² высота не может быть более 3,5 м.

В большинстве случаев проекты мансардных крыш, фото делают под объем помещения не менее 30 м³, в противном случае перестраивать обычную крышу в ломаную или ассиметричную ради крохотной комнатушки не имеет смысла.

Понятно, что с таким же успехом можно причислить к мансардному помещению любой чердак, поэтому строительные нормы определяют, что к мансардному помещению относят только в случае, если расстояние по вертикали от точки пересечения кровли и вертикальной плоскости фасада до пола мансарды составляет не менее полутора метров.

При желании можно найти немало интересных и сложных проектов мансардных крыш, но их планирование и постройка, как правило, требует использования специальных методов усиления и балансировки каркаса. Такие проекты выстраивают только по чертежам мансардных крыш, полученных в результате многократной проверки прочности каркаса с помощью специализированных программ.

Для обычного частного дома с мансардой используют проекты мансардных крыш фото двух типов– с ломаным и треугольным — ассиметричным силуэтом.

Мансарда под ломаной крышей

Наиболее распространенным является проект мансардного помещения с ломаной крышей. Такая конструкция обходится в строительстве значительно дороже, по внешнему виду мансардные крыши домов с мансардой фото выглядят не столь привлекательно, как двухскатная или вальмовая кровля, поэтому к ней прибегают, только если на втором этаже необходимо помещение максимального размера.

В зависимости от проекта мансардное помещение может быть:

• Независимым от первого этажа, с отдельным входом. В этом случае лестница пристраивается по боковой стенке здания;
• Продолжением первого или второго этажа дома. На практике такое решение оформляется в виде дополнительного яруса последнего этажа;
• Основным этажом в здании, первый этаж выделяется в виде подсобных и технологических помещений.

Конструкция ломаной крыши в любом из перечисленных случаев базируется на использовании дополнительного силового элемента — поперечной затяжки, с помощью которого объединяются стропила двух скатов крыши, уложенных под разным углом.

В различных проектах стропильные ноги каркаса могут опираться непосредственно на мауэрлат стен или на вынесенные консольные опоры, фото.

В этом случае удается с минимальными затратами получить значительное увеличение ширины мансардного помещения.

Для небольших зданий проектом предусматривается перенос веса ломаной мансардной крыши только на наружные стены дома, но с увеличением ширины пролета нужно компенсировать возросший вес стропильной установкой дополнительных вертикальных опор в центральной части кровельной конструкции. Чаще всего опоры зашивают гипсокартоном и декорируют в тон основным стенам.

Мансардные помещения могут отличаться не только по наличию потолочного перекрытия или дополнительных опор. Основное отличие заключается в оформлении боковых стен. Например, для проектов небольших мансард с ломаными крышами в большинстве случаев боковые стены помещения остаются наклонными как у ската кровли. Это дает дополнительный выигрыш в полезном объеме пространства, тем более что периферийные зоны обычно отводятся под спальную мебель.

Применение ломаной крыши практически всегда уменьшает чердачное помещение до минимума, высота чердака в самых удачных проектах не превышает одного метра. Поэтому нередко от перекрытия, отделяющего чердак от мансарды, просто отказываются в пользу полезного пространства комнаты.

Окна в мансардных помещениях

Для небольшой мансарды можно оставить окна на фронтонах крыши, но чаще этого не хватает для полноценного обеспечения освещения помещения за счет солнечного света. По нормам требуется остекление не менее 12-20% от площади пола. Поэтому проектом обычно закладываются наклонные окна, вмонтированные в скаты кровли.

Это может быть вынесенный тоннельный оконный проем в виде слухового окна, фото.

Такое решение усложняет устройство кровельного покрытия, но упрощает конструкцию оконного проема, рамы и самого окна. Установка дополнительного выноса позволяет использовать стандартные металлопластиковые окна любого размера и площади остекления.

Более сложным проектом является использование для мансардного помещения наклонных оконных рам, вмонтированных непосредственно в кровельный пирог.

В этом случае оконную раму из клееного бруса или профиля ПВХ закрывают дополнительными отливными карнизными планками, стыки заклеиваются герметиком и запаиваются наглухо гидроизоляционной пленкой. Форточки и оконные створки изготавливают по качающейся схеме.

Важно! Наклонные окна способны обеспечить достаточно высокое качество вентиляции помещений без нарушения теплообмена внутри мансардной комнаты.

Оптимальная высота установки оконной рамы составляет 1,5-1,8 м над уровнем пола.

Треугольные и ассиметричные мансардные крыши

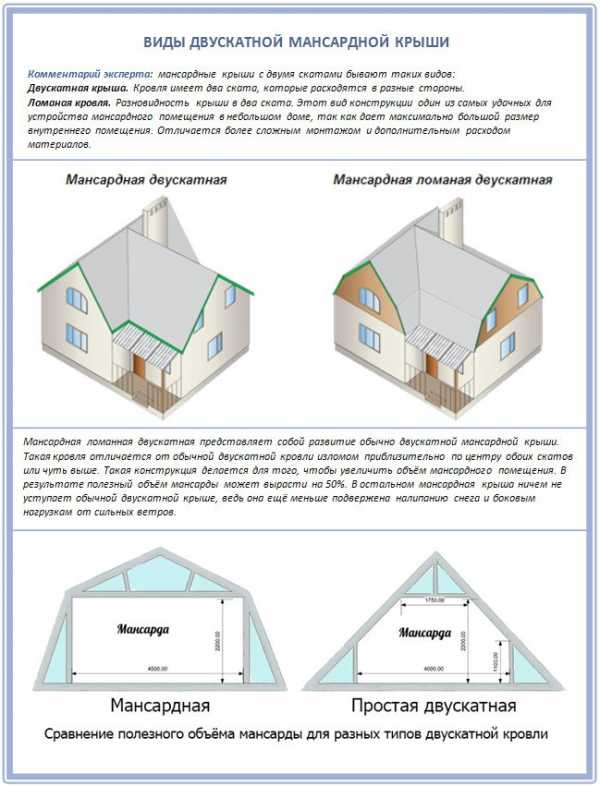

Ломаная крыша всегда остается вынужденным компромиссом между необходимостью обеспечения максимального объема для мансардного помещения и относительно небольшими габаритами здания. Если ширина пролета коробки дома превышает шесть метров, то заказчики проекта зачастую отказываются от ломаных конструкций в пользу обычных треугольных профилей.

Приведенная схема наглядно доказывает, что:

1. Мансардное помещение под ломаной крышей всегда шире, чем у треугольника;
2. Нет скосов и наклонных угловых участков, уменьшающих полезный объем воздуха в помещении;
3. Сама конструкция крыши ниже, а значит, меньше парусность конструкции.

Но при всех очевидных преимуществах ломаной мансардной крыши такая конструкция не вытеснила треугольные и ассиметричные проекты. Почему?

Во-первых, треугольная двухскатная крыша проще и дешевле в строительстве, идеально подходит для любого проекта здания. Во-вторых, треугольные силуэты смотрятся на порядок более привлекательно, и, как ни странно, именно этот фактор является определяющим при выборе заказчиком наиболее понравившегося проекта здания. В-третьих, треугольная крыша оказывается значительно более надежной и удобной, особенно, если дом с мансардой строится в районах, где выпадает большое количество осадков в виде дождя и мокрого снега.

Конструктивно равнобокая двухскатная мансардная крыша отличается от обычной схемы только наличием дополнительных поперечин, подкосов и опор, формирующих стены и потолочное перекрытие мансарды.

В этом случае для упрощения проекта боковые стены, полностью или частично, выполняют наклонными. Высота вертикальных участков должна быть не менее 120-150 см, в противном случае часть комнаты будет использоваться неэффективно.

Компоновка помещения и зданий с треугольной мансардной крышей

Стоит отметить, что из-за своей универсальности треугольный вариант мансардной крыши способен вписаться в любой проект здания. Например, сделать мансарду для дачного дома, как на фото.

Использование ломаной крыши в данном проекте позволило бы увеличить размеры мансарды, но эффектность внешнего вида постройки была бы явно утеряна. Треугольные конструкции мансардных крыш могут очень точно сочетаться с вальмовыми и шатровыми схемами, фото.

Проекты мансардных ломаных крыш выглядят менее эффектно.

У треугольных мансардных крыш имеется один существенный недостаток. Мансарда занимает не более 60% от полезного объема подкрышного пространства. Из-за небольшой высоты боковых карманов под скатами кровли использовать их, как и чердачное пространство, не представляется возможным.

Особенно острой подобная проблема является для проектов домов с относительно пологими скатами кровли. Если здание с мансардным этажом планируется построить в местности с сильными ветрами, то вместо традиционной остроконечной треугольной крыши нужно будет использовать проект стиля шале, с длинными и пологими кровельными скатами.

В этом случае мансардное помещение не выделяют в виде одной комнаты, а обустраивают в форме дополнительного яруса, без потолочного перекрытия.

Не менее красивыми получаются проекты с ассиметричным расположением скатов кровли, фото.

За счет смещения оси расположения мансардной комнаты в сторону удается значительно расширить подкрышное пространство и даже частично улучшить геометрию стен и потолка.

Заключение

Практически все проекты мансардных крыш очень сильно меняют облик самого здания. Большинство специалистов в области архитектуры и планирования частных малоэтажных домов отмечают, что в современных проектах первый этаж здания все чаще становится техническим, его пространство занимают гаражи, бойлерные и хозяйственные комнаты. На мансардные этажи уже переехали спальня, гостиная и рабочий кабинет, в будущем, возможно, именно мансарда станет главным пространством в доме.

Отправить комментарий

2proraba.com

Дизайн крыши дома: как правильно выбрать форму и уклон

Помимо эстетических качеств, которые можно заметить с первого взгляда, крыша прежде всего должна быть долговечной и надежной. Для того чтобы эксплуатационные характеристики крыши отвечали вашим потребностям, стоит тщательно подойти к выбору её конструкции и формы.

Поговорим об уклоне крыши

Первая классификация крыши проводится в зависимости от уклона – угла наклона плоскости крыши по отношению к горизонту. Кровли бывают плоские – это когда угол наклона не превышает 5°, и скатные, когда угол имеет значение более 20°. Плоская крыша частного дома встречается редко, чаще всего такие постройки оснащаются скатной крышей ввиду практичности этой конструкции и традиционными представлениями об облике дома. Неоспоримым плюсом скатной конструкции является возможность экономии средств путем совмещения стены и крыши с помощью мансарды, ведь строительство 1 м2 стены дороже, чем 1 м2 кровли.

Уклон, необходимый скатной кровле для беспрепятственного отвода осадков, является важнейшей её характеристикой, а также мерой практичности и эстетических качеств. Обычно его значение лежит в диапазоне 15° — 65° и выбирается он с учетом следующих факторов:

• Климатическая характеристика района строительства. При больших количествах осадков кровлю устраивают крутой, с уклоном не менее 45°. Сухие районы предполагают создание менее крутых скатов. А если участок строительства характеризуется частыми и порывистыми ветрами, целесообразно предусматривать более пологое кровельное покрытие, уклон которого не превышает 30°.
• Вид кровельного покрытия. Крыши, выполненные с помощью рулонных материалов, должны иметь уклон 2-25°, штучные элементы предполагают наклон не менее 15°, что касается крупноразмерных элементов, таких как шифер и металлочерепица, их удобнее всего укладывать, если угол наклона кровли не ниже 25°ﹾ.
• Наличие мансардного этажа. Выбор уклона очень важен, ведь при малом его значении места в мансарде будет мало, она будет низкой, а при большом под коньком будет большое неэксплуатируемое пространство. Самый приемлемый уклон для мансарды лежит в диапазоне 38° — 45°. Если уклон не превышает 30°, то крышу лучше оборудовать чердаком.

Увеличение уклона приводит к удорожанию строительства кровли ввиду использования большего количества материалов, ведь стропила удлиняются, а площадь покрытия увеличивается.

Функциональность прежде всего

Первым основным назначением крыши является защита от непогоды – осадков и сильных ветров. Существуют две составляющих надежности кровли: качество кровельных материалов и форма самой конструкции. При выборе формы крыши важно помнить, что большое количество стыков повышает вероятность разгерметизации какого-нибудь одного и возникновения течи.



Конструкция крыши выбирается в соответствии с количеством этажей и планом здания. Если вы планируете оборудовать дом мансардой, стоит выбрать такую конфигурацию крыши, которая обеспечит достаточный комфорт мансардного пространства. Крыша определяет внешний вид здания, поэтому важно соблюсти пропорцию между её размером и габаритами дома, чтобы все строение смотрелось гармонично. Поэтому проекты домов со сложной крышей разрабатываются чаще всего для массивных презентабельных коттеджей. На таких домах она будет смотреться органично, а вот маленький коттедж вряд ли украсит. К тому же опытный архитектор способен красиво обыграть и самые простые проекты домов с односкатной крышей. Украсить её может и кровельный материал высокого качества.

Дизайн крыши домов: разновидности форм

1. Плоская кровля — неоспоримый элемент домов в стиле хай-тек. Такая кровля выгоднее классической, под которой планировался бы чердак, а не жилая мансарда. Ее можно сделать при желании гораздо теплее: заложив гораздо большее количество утеплителя ввиду минимального угла наклона. Она подходит для коттеджей самой сложной конфигурации, для которых скатная кровля окажется слишком изломанной и громоздкой. Более того плоская кровля может быть эксплуатируемой! Здесь можно организовать дополнительную площадку для отдыха. Но для такого вида крыши нужно обязательно предусмотреть систему снеготаяния, чтобы снег не скапливались на ней всю зиму. К сожалению, на сегодняшний день, ввиду невысокой популярной такой конструкции, пока еще мало строительных организаций, которые смогут грамотно реализовать плоскую крышу.

2.  Односкатная кровля самая простая в исполнении. Хорошо подходит для домов с пролетом в 6-8 м. Направление уклона кровли к северу дает преимущество в создании широких окон с южного фасада, а к югу- устройством солнечных коллекторов по всей поверхности кровли. К тому же этот тип конструкции подходит для использования листовых материалов крупного размера. Односкатные кровли хороши как для больших зданий, так и для пристроек – гаража или веранды. Современная архитектура предлагает проекты домов с несколькими односкатными крышами, совмещенными воедино и наклоненными в разных направлениях. Уклон таких конструкций делают небольшим, для того чтобы избежать устройства высоких стен.

3.  Дом с двускатной крышей, пожалуй, самый экономичный и популярный вариант. Такая конструкция идеально покроет любую постройку прямоугольной формы и особенно хорошо подходит для дома с мансардой, так как окна, расположенные во фронтонах, способны обеспечить достаточный уровень вентиляции и освещенности в мансарде. Для мансарды часто используют вариацию двухскатной крыши – ломаную крышу, отличающуюся более крутым наклоном нижней части (65° — 80°ﹾ по отношению к верхней (25° — 30°ﹾ). Это позволяет создать дополнительную площадь в мансардном помещении.   Сводчатая крыша, выполненная по окружности и любой другой форме, также является двускатной. Такой тип кровли украсит выступающие элементы дома.

4.  Вальмовая кровля отличается хорошей устойчивостью к ветровым нагрузкам. Чаще всего такой дизайн крыши домов используется для покрытия зданий большой площади и придает дому более солидный вид, по сравнению с двускатной. Конструкция такой крыши сложна и обязательно содержит слуховые и мансардные окна, что обеспечивает достаточное освещение и вентиляцию.

5.   Вариация вальмовой кровли – шатровая крыша используется редко, так как подходит только для зданий квадратного типа – беседок и башен.

6.   Полувальмовые конструкции надежнее и экономичнее, а мансарда вентилируется и освещается с помощью фронтонов. Такой тип кровли рассматривают как разновидность двускатной.7.   Ломаная вальмовая конструкция объединяет в себе качества обеих этих систем. Применяется для больших презентабельных домов и очень сложна в исполнении. Главными ее достоинством являются выгодное использование полезной площади мансарды и эстетика.

Особенности возведения

Стоимость строительства кровли состоит из затрат на создание несущей конструкции, стоимости подкровельного пирога, материалов самого покрытия и затрат на оплату монтажных работ. Стоимость кровли возрастает вместе с её сложностью, ведь:

• Для создания стропильного каркаса нужен больший объем деревянных материалов.
• При увеличении высоты стен для создания надежной опоры под кровлю, также, потребуется большее количество материалов.
• Изломы и изгибы крыши увеличат расход материала покрытия, подстилающих слоев и доборных элементов, ведь площадь такой крыши будет значительно больше, чем плоской. Именно в изломах, изгибах, кровли риск разгерметизации более высок, и ремонт крыши в таких местах стыкрв будет более трудоемким и дорогим. Таким образом, дом с плоской крышей, проект и его воплощение будут намного дешевле, чем сложная многоскатная конструкция.



• Монтаж крыши сложной формы более трудоемкий, он потребует привлечения высококвалифицированный специалистов.
• Для сложной крыши потребуются штучные материалы высокого качества: битумная или натуральная черепица, ведь покрытие крыши металлочерепицей значительно увеличит количество отходов.

Для того, чтобы ваш дом выглядел красиво, гармонично и был надежным и долговечным, уделите особое внимание выбору подходящего типа кровельной конструкции и разработайте дизайн крыши дома. Правильное решение поможет сэкономить средства и обеспечит вашему дому долговечность.

z500proekty.ru

основные этапы проектирования, типичные ошибки

При проектировании кровли дома нужно учитывать и конструктивные особенности, и последовательность выполнения, и количество и характеристики используемых материалов. Проект крыши – это сложно выполнимая задача. Чаще всего ее поручают профессионалам. Но если вы решили все сделать самостоятельно, то стоит первоначально познакомиться с основными этапами и нюансами ее выполнения.

Проект кровли дома — этапы составления

Проект кровли дома выполняется в несколько этапов. В первую очередь стоит определиться с самой формой крова. От этого будет зависеть, какие и в каком количестве материалы понадобятся, а значит и прочность всех конструкций. При строительстве можно использовать следующие формы крыши:

• Односкатная – это самый простой в исполнении и самый дешевый вариант. Как правило, такая конструкция редко используется при частном домостроении;
• Двух и многоскатная крыша – это самый распространенный вариант;
• Вальмовая конструкция – отличается элегантным внешним видом;
• Мансардная крыша – позволяет оборудовать дополнительные жилые помещения в чердачном пространстве;
• Кровля с разными уровнями – считается наиболее сложной как в строительстве, так и в эксплуатации.

Если с формой крыши разобрались, то стоит подумать об используемых материалах. Если каркас или стропильную систему традиционно делают из деревянных элементов, то для кровли можно использовать множество вариантов.

После решения общих вопросов стоит перейти непосредственно к проектированию. В первую очередь делается эскиз будущего крова. Здесь необходимо окончательно определиться с формой и геометрией кровли, ее цветом и оформлением. При составлении эскиза вы сможете визуально увидеть внешний вид всего дома полностью.

Расчет крыши в программе Аркон

Если рисовать вы сами не умеете, то можно воспользоваться услугами дизайнеров и архитекторов. Но такие специалисты могут попросить довольно высокую оплату. Но и из этой ситуации есть выход. Сегодня существует множество специализированных программ, с помощью которых можно без особых трудов (и навыков) сделать эскиз любой сложности.

Также помощь программного обеспечения вам понадобиться при следующем этапе проектировании кровли – разработка основных схем конструкции. Этот этап проектирования состоит из нескольких шагов:

• В первую очередь стоит высчитать предполагаемые нагрузки на крышу. Снег, ветер и другие атмосферные явления, а так же вес всех материалов – все это должна выдержать конструкция кровли;
• Затем делается расчет размеров и сечения стропильной системы. Именно эта конструкция будет перераспределять все нагрузки на другие элементы;
• Далее, делается чертеж самой кровли. На этом шаге выбирается оптимальный для вашего крова вариант устройства всех деталей. Делается чертеж всех систем и их составляющих.

Заключительным этапом проектирования будет составление сметы. На предыдущих шагах вы уже просчитали, каких и сколько материалов вам понадобиться для строительства крыши. Достаточно просто узнать их стоимость и смета готова. Но стоит помнить, что основные расходы вы понесете на оплату строителям. Если у вас есть опыт в подобных работах, то эту статью можно вычеркивать из сметы. Но конструкция крыши довольно сложна, поэтому многие предпочитают довериться профессионалам.

Составление проекта крыши – это сложный и поэтапный процесс. В первую очередь нужно определиться с типом и формой будущей конструкции. После этого выбрать, какой кровельный материал будет использоваться. Только после этого составляется эскиз и схема крыши. Важно при проектировании учесть все мелочи, чтобы во время монтажа не возникали простои и трудности.

Некоторые типичные ошибки при проектировании

Составив проект кровли дома, не стоит сразу же начинать строительные работы. Крыша – это сложная конструкция. Поэтому перед началом ее монтажа еще раз проверьте свою проектную документацию, лучше всего это сделать вместе со специалистами. Если в ваши расчеты и схемы прокрадется ошибка, то она будет дорого вам стоить, как в финансовом плане, так и в виде зря потраченных усилий.

Очень часто при проектировании возникает архитектурная ошибка, которая связана с вентиляцией крыши. Если ее не предусмотреть или сделать неправильно, то используемый материал начнет гнить и вся конструкция быстро выйдет из строя.

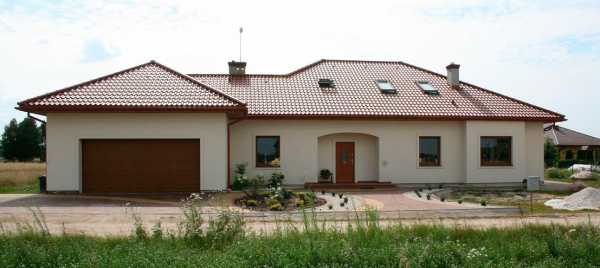

Пример правильно выполненного проекта кровли

Чаще всего ошибки в расчетах системы вентиляции связаны с «теплой» крышей. Если под кровельным материалом предусмотрена укладка теплоизоляционного слоя, то между ним и гидроизоляцией должен свободно «гулять» воздух. Очень часто, желая украсить свой дом, владельцы устанавливаются различные дополнения на карниз или другую часть кровли. Но стоит помнить, что такие «украшения» могут стать препятствием для свободного проникновения воздуха. А значит, вентиляция крыши будет некачественной.

Следующей часто встречающейся при проектировании кровли дома ошибкой является некачественная водосточная система. Все стараются украсить карнизы крова красивыми желобами, но вот на их размер зачастую не обращаются внимание. Но при проектировании водосточной системы на первом месте должна стоять практичность, а не внешний вид. Зачастую пропускной способности желобов не хватает, и дождевая вода попадает на стену и под нее. Все это приводит к быстрому выходу из строя всего строения.

Еще одной ошибка – неверно сделанный расчет уклона скатов. Если крыша не будет иметь достаточный уклон, то в зимнее время на ней будет скапливаться большое количество снега. Такая нагрузка потребует увеличение сечения используемых в стропильной системе элементов. В противном случае, крыша может просто не выдержать всей нагрузки.

Проектирование крыши дома требует определенных знаний в строительстве. Если таковыми вы не обладаете, то лучше доверить это дело специалистам. Потратив некоторую сумму, вы получите верно составленный проект. А это значит, что ваша постройка прослужит долго, и не будет доставлять неприятности при своей эксплуатации.

www.krovlyakrysh.ru

Как сделать крышу? Проекты крыш. Монтаж крыши :: SYL.ru

Загородный дом – это сочетание нескольких составляющих, каждая из которых выполняет определенные функции. Например, придать жилью завершенность и защитить его от различных воздействий природы можно посредством кровельной системы. Как сделать крышу и какой, каждый хозяин решает для себя сам, ведь можно придать своему коттеджу по-настоящему необычный вид, выбрав ту или иную конструкцию кровли.

Из чего выбираем?

Тип крыши зависит от стропильной системы, при этом любая модель кровли будет состоять из нескольких элементов:

• мауэрлата – основания крыши, выполненного из армированного бетона или бруса, к которому будут крепиться стропила,
• обрешетки, представляющей собой тонкий настил из досок, — именно на него будет укладываться кровельное покрытие,
• гидроизоляционного слоя в виде специальной пленки, которая защищает кровлю от воздействия влаги,
• пароизоляционного слоя в виде мембранной пленки, изнутри впитывающей скапливающийся конденсат и испаряющий его наружу,
• теплоизоляционного слоя – утеплителя, который монтируется между стропилами.

Монтаж крыши должен вестись в строгом соответствии данным этапам – только так кровельная система будет отвечать всем требованиям в плане надежности и долговечности. В основе любых кровельных работ обязательно должен лежать проект, в котором учтены все нюансы строительного процесса.

Строим по проекту

Современные проекты крыш – это широкий выбор решений, благодаря которым можно сделать кровлю своего дома самой разной. Однако она должна быть не только эстетичной и привлекательной, но и надежной, поэтому нужно учитывать основные факторы, которые ложатся в основу любого проекта:

1. Вид покрытия – это возможность сделать крышу надежной, долговечной и красивой. Современные проекты предполагают, что в качестве кровельного покрытия может использоваться любой материал – от дорогой керамической плитки или натуральной черепицы до привычного и экономичного шифера или ондулина.
2. Тип конструкции: при выборе следует учитывать особенности кровельного материала.
3. Расходы: сложные крыши домов потребует более весомых затрат, особенно если они будут состоять из нестандартных элементов. Специалисты советуют не экономить на материалах, поскольку именно от их качества зависит конструктивная надежность крыши.
4. Обустройство коммуникаций – это еще одна важная часть, которая обязательно описывается в проекте. Крыша – это не только кровельный материал, но и водостоки, система дренажа, разнообразные ограждения, которые делают эксплуатацию крыши удобной и безопасной.

Составление проекта следует доверять профессионалам, которые учтут особенности стропильной конструкции, помогут выбрать материалы, рассчитают нагрузку на фундамент и сравнят ее с допустимым показателем.

Типы кровельных конструкций

Перед тем как сделать крышу, следует определиться с ее конструкцией. Многие века складывались тенденции домостроения, которые постоянно менялись. Не менее значимым изменениям подвергалась и крыша, которая сегодня при простоте конструкции и монтажа отличается эстетичным внешним видом, функциональностью и практичностью. Современные домовладельцы предпочитают следующие виды кровельных конструкций:

• Односкатная крыша – это конструкция на балках, опирающихся на стены дома. При разной высоте стен такая крыша будет отличаться уклоном. А если стены будут одинаковой высоты, можно сделать кровлю эксплуатируемой и разместить на ней, например, зимний сад или комнату отдыха. В большинстве случаев односкатной бывает крыша гаража или бани, дачного домика или хозяйственной пристройки.
• Двускатная кровля – это скошенные в виде треугольника скаты, которые отличаются одинаковыми размерами скатов и простотой монтажа. Такая крыша часто называется щипцовой.
• Ломаная кровельная система – это также двускатная конструкция, скаты которой выполнены с изломом. Такие системы позволяют обустроить мансарду.
• Полувальмовые крыши – это скаты в виде трапеций, которые образуют сверху треугольный скат (вальму) в торце здания. Такая кровля выглядит стильно и привлекательно, правда, ее монтаж не так прост. С другой стороны, крыша будет максимально надежной и сохранит тепло в помещении.
• Шатровые крыши домов – это четыре треугольные вальмы, которые сходятся в центре. Такие конструкции хороши для домов квадратной формы, беседок.

Этапы монтажа

Конструкция крыши – это несколько составляющих: вентиляция, утеплительный слой, пароизоляция и гидроизоляция. Во время монтажа следует учесть правильную последовательность выполнения работ, поскольку в ином случае крыша будет пропускать и холод, и влагу. Крыша своими руками создается в несколько этапов:

1. Монтируется стропильная система.
2. Обустраивается пароизоляционный слой.
3. Укладываются утеплители.
4. Монтируется слой гидроизоляции.
5. Выполняется монтаж обрешетки и контробрешетки – они зависят от типа кровельного материала и конструкции кровли в целом.
6. Укладывается кровельное покрытие.
7. Обустраиваются конек, карниз.
8. Оборудуется вентиляционная система в подкровельном пространстве.
9. Обустраиваются водосточные элементы.

Все эти этапы играют важную роль при выполнении такого процесса, как монтаж крыши. Большое значение имеют грамотно выполненные расчеты, поскольку они лягут в основу технических нормативов, нарушение которых приведет к небезопасной эксплуатации кровли.

Как обустроить рулонную кровлю?

Нередко для обустройства крыши используется материал в рулонах. Это объясняется его высоким качеством, а также простотой укладки. Однако без подготовки поверхности все-таки не обойтись. Прежде чем решать, как сделать крышу, нужно выбрать ее тип. Затем определяемся с обрешеткой. Если вы используете рубероид, то под данное покрытие потребуется подготовить ровное и сплошное основание. Приклеивание рубероида выполняется посредством холодной мастики или расплавленного битума. В качестве нижнего слоя используется материал с мелкозернистой посыпкой, а для верхнего слоя нужно использовать крупнозернистый материал. Направление укладки зависит от уклона ската:

• если он выше 15 градусов, материал укладывается перпендикулярно;
• если скат плоский, рубероид кладется параллельно коньку.

Чтобы кровля крыши была выполнена качественно, нужно учитывать несколько правил. Во-первых, слой мастики должен быть не меньше 2 мм. Во-вторых, перекрытие полос должно быть от 10 см. В-третьих, поверх конька следует уложить дополнительный слой рубероида, а со скатов крыши материал должен свисать на 50 см. Все слои должны быть уложены под прессом. На основе рулонных материалов, как правило, обустраиваются одно- и двускатные, а также мансардные крыши.

Как сделать крышу из металла?

Металлическую кровлю можно установить, имея специальные инструменты. Использование именно этого материала дает ряд преимуществ: долговечность, надежность, эстетичность крыши, простоту укладки. Обрешетка под металлическое покрытие – это бруски 50х50 мм, а по линии конька и карниза укладывается доска. Чтобы достичь качественного проветривания, обрешеточный шаг должен быть не меньше 25 см. Это позволит защитить конструкцию от коррозии, увеличивая срок службы кровельной системы.

При применении листовой стали сначала листы раскраиваются, формируются картины, создаются фланцы. При этом каждый материал укладывается по-своему. Например, профнастил монтируется внахлест, чтобы под покрытие не попадала влага. И только после этого лист закрепляется в прогиб волны гвоздями с резьбой и резиновой прокладкой.

Инструменты и приспособления

Установка крыши – это трудный и энергоемкий процесс, который должен вестись в строгом следовании технологии с применением соответствующего инструмента. Так, хороший кровельщик должен иметь в своем арсенале большое количество молотков, которые позволяют работать с металлическими листами. С их помощью формируются крепежные элементы на металле, забиваются и вынимаются гвозди. Не обойтись при обустройстве кровли без щипцов – прямых, длинных, изогнутых или коротких. Они нужны для загибов желобов, обработки черепичной плитки и формирования изгибов на листе металла. Разные виды ножниц также нужны для работы с кровельными материалами – цинком, медью, сталью.

Один скат – что особенного?

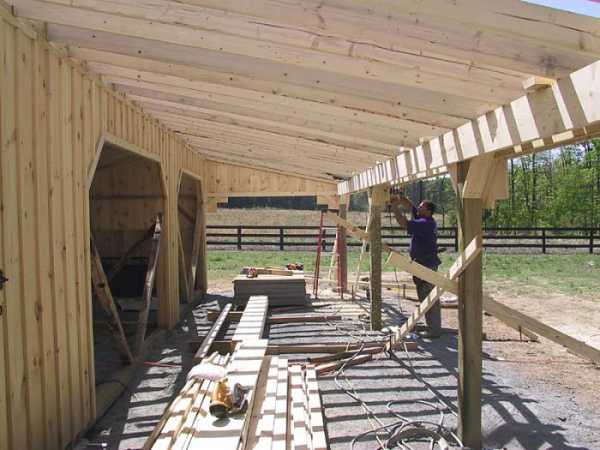

Эта разновидность кровельной системы применяется чаще всего при возведении гаражей или хозяйственных построек, а также небольших дачных домов, которые не требуют тщательного утепления. Конструкция представляет собой ровную поверхность, которая покрыта слоем материала. Суть ее в том, что крыша опирается на стены разной высоты, за счет чего образуется определенный уклон. Чем она хороша: во-первых, простотой установки – такая крыша своими руками возводится очень быстро. Во-вторых, процесс ее монтажа экономичен. При этом каждая односкатная конструркция – это ряд элементов:

• стропила;
• обрешетка;
• слои гидро- и пароизоляции;
• кровельное покрытие.

Если крыша будет практически горизонтальной, то система стропил для нее не нужна. Обрешетка – это основание кровли, изготовленное из строганных досок и обработанное антисептиками. Доски должны располагаться на определенном расстоянии друг от друга, чтобы обеспечивалась естественная вентиляция. Дома с односкатной крышей требуют утепления стекловатой, минеральной ватой или пенопластом, а также гидроизоляции и пароизоляции с помощью специальных пленок. Покрыть односкатную крышу можно любым материалом – профнастилом, металлочерепицей, шифером или рубероидом. К недостаткам односкатных конструкций можно отнести слишком большую нагрузку из-за снега, особенно если крыша выполнена практически без уклона. Кроме того, одного ската недостаточно для монтажа мансарды или чердака.

Как выполняется монтаж крыши?

Расчет крыши – один из важных этапов, который обязательно должен проводиться при проектировании. В нем учитывается несколько моментов:

1. Расчет угла уклона: скаты должны быть продуманы таким образом, чтобы вода стекала на землю. Величина угла зависит от используемого кровельного материала: для профнастила он составляет 20 градусов, для металлочерепицы – 25 градусов, а для шифера – 35 градусов.

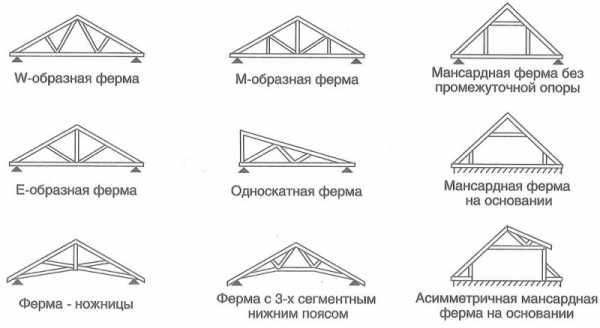

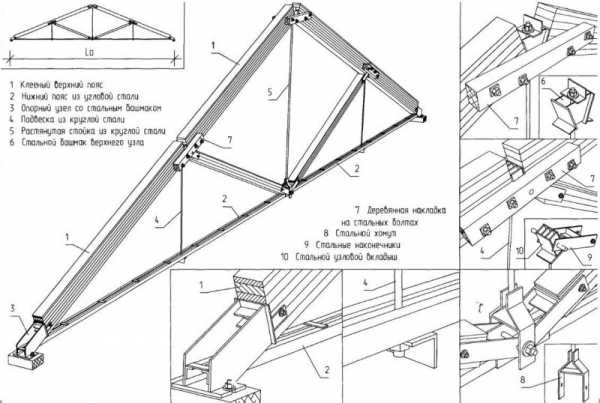

2. Система стропил нужна для распределения нагрузки и увеличения прочности конструкции. Ее монтаж начинается с установки мауэрлата – бруса, который укладывается во всю длину несущей стены и крепится анкерными болтами.

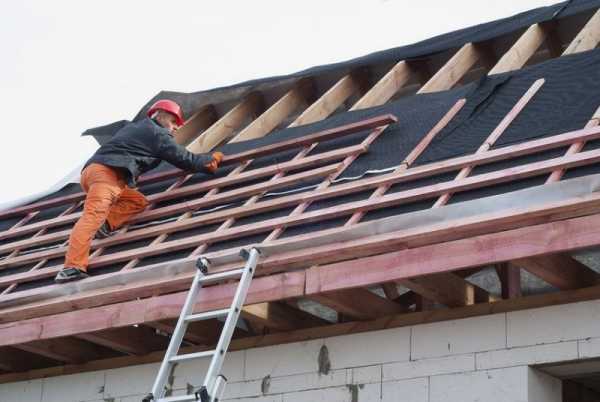

3. Выполняется обрешетка из брусков, которые кладутся поперек стропил. Она может быть сплошной, а может укладываться с промежутками.
4. Утепление – также важный этап, правда, при возведении дома с одним скатом на этом процессе можно сэкономить, поскольку будет меньше пространства для проникновения в помещение холодного воздуха. Утепление лучше всего проводить с использованием стекловаты или базальтовых матов.
5. К обрешетке также нужно прикрепить пароизоляционную пленку, а затем уложить гидроизоляционный материал.
6. Укладывается кровельное покрытие – оно может быть самым разным.

Два ската – самый популярный вариант

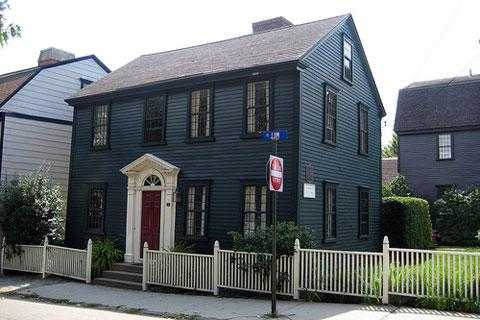

Двухскатная крыша – это наиболее востребованный в строительстве вариант кровельной системы. Несмотря на то что ее устройство довольно простое, без привлечения специалистов к составлению проекта не обойтись. Двускатная конструкция продумана таким образом, чтобы быть надежной и выдерживать вес различных осадков, равномерно распределяя нагрузку по всему периметру дома. Эта система популярна сегодня благодаря тому, что современные проекты предполагают возведение между скатами жилой мансарды, что увеличивает полезное пространство, не уменьшая при этом пространство загородного участка. Как и любая другая крыша, двускатная создается на основе расчетов:

• сначала продумывается схема, в которой будет учтена начинка кровельного пирога;
• затем ведется расчет крыши – для этого необходимо узнать ее площадь.

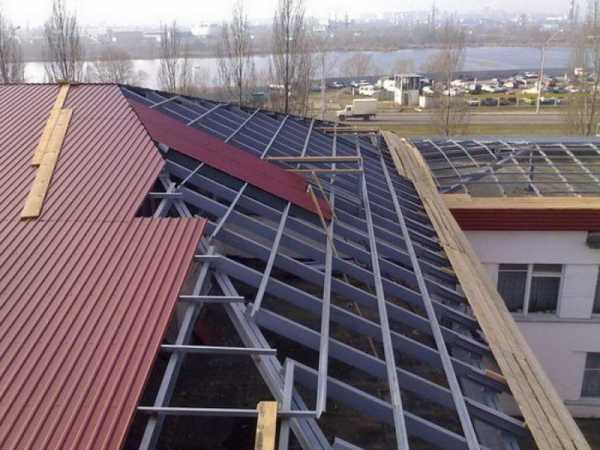

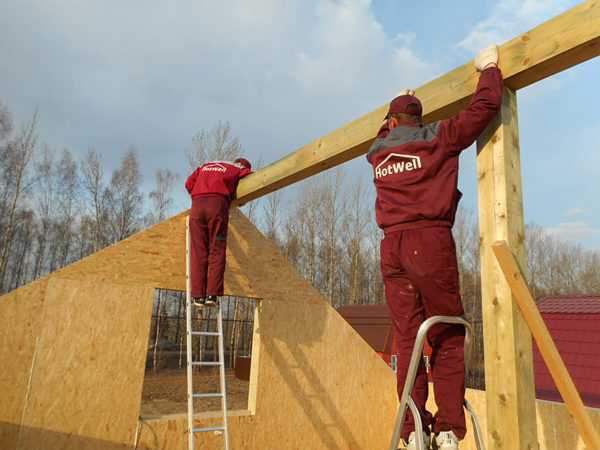

Процесс монтажа крыши во многом аналогичен вышеописанному методу. Готовится основание, на которое будет укладываться стропильная система. Собираются стропила, которые можно собрать и на земле. Стропила крепятся друг с другом коньковым брусом. Скосы скатов в идеале должны составлять не меньше 45 градусов. Создается обрешетка, после чего прокладывается утеплительный материал, пароизоляция и гидроизоляция. На последнем этапе выполняется укладка кровельного материала.

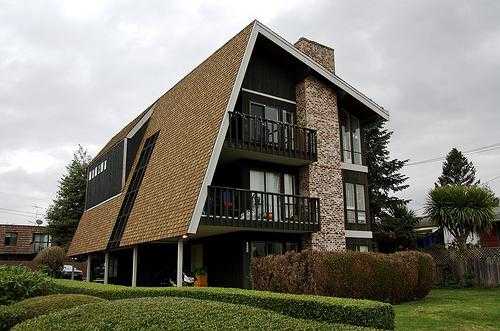

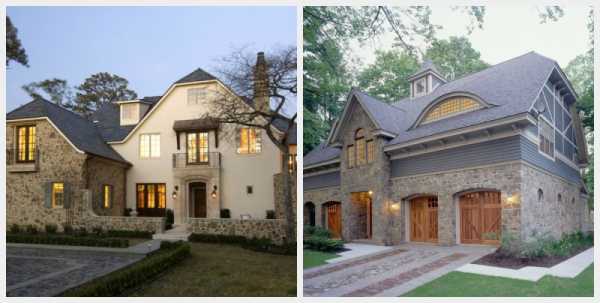

Интересное решение – проект дома с мансардой. В этом случае также используется двускатная крыша, а между ее скатами формируется комната со скошенными стенами. Особенность мансардного этажа в том, что он нависает над всем домом и может иметь планировочное решение. Чтобы увеличить площадь мансарды, можно возвести не двускатную, а ломаную кровлю. Кстати, жилая мансарда — это не только удобно, но и декоративно: коттедж, оформленный с мансардным этажом, смотрится уютно и интересно.

Четырехскатная крыша: современно и просторно

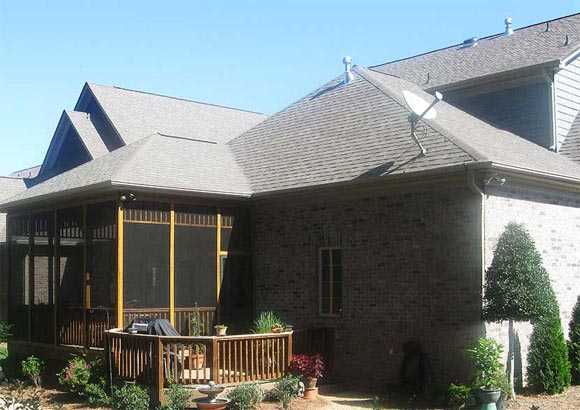

Если позволяет размер участка, а также собственные финансовые средства, можно выполнить монтаж крыши в четыре ската. Особенность такой кровли заключается в декоративности, позволяющей придать своему загородному дому определенный архитектурный облик. При этом конструкция отличается простотой устройства и возведения, да и материалы для ее покрытия можно использовать любые. В четырехскатной крыше нет фронтонов, поэтому ее монтаж будет простым, не потребуется дополнительных расходов на материалы. Главное условие – чтобы крыша была надежной и выдерживала определенные нагрузки. Существует несколько видов четырехскатных крыш:

• шатровая;
• вальмовая;
• полувальмовая.

Каждая из них имеет свои особенности, и стоит понимать, что проекты таких крыш стоят недешево ввиду необычности и сложности возведения кровли.

Выводы

Правильная крыша – какая она? Каждый ответит на этот вопрос по-своему. Для кого-то это традиционная двускатная кровля, придающая дому цельность и завершенность, а кто-то предпочитает более современные варианты, например, шатровую крышу для своего загородного коттеджа. Любой из этих вариантов имеет право на существование, и это доказывают проекты крыш – такие разнообразные и интересные. Решив построить дом, найдите хороших проектировщиков, которые проведут грамотные расчеты и расскажут как выполнить монтаж, на основе какой конструкции и из каких материалов. При установке кровельной системы без профессиональной помощи просто не обойтись. Специалисты помогут вам с выбором строительных материалов, технологией строительства, проектированием и монтажом, сделают все, чтобы ваш дом служил вам надежно и долго.

www.syl.ru
