Коптильня холодного копчения своими руками

Содержание


Каждый уважающий себя мужчина будь он рыбак, охотник, дачник мечтает иметь в своем арсенале коптильню горячего, либо холодного копчения.

Готовить на природе либо на своем участке в тысячу раз полезней и приятней, чем купить в магазине непонятно, как закопченные продукты мясо, сало либо рыбу. На прилавках магазинов в наше время огромное множество всякого рода копченостей, но большая часть из них готовится с использованием жидкого дыма, что в разы удешевляет процесс производства и укорачивает время копчения за счет этого химического состава. На здоровье это тоже может сказаться негативно. Производитель ищет выгоду только для себя чтоб продукт быстро произвести и потом, как можно дольше хранился на складе.

Но люди не дураки и все прекрасно понимают, лучше сделать свою коптильню и коптить продукты самостоятельно, соблюдая технологический процесс приготовления. Вот и автор задался идеей сделать коптильню холодного копчения собственными руками и в последствии коптить рыбку, сало, мясо самому и не покупать данные продукты сомнительного качества.

Постройка коптильни холодного копчения задача не из легких, но выполнимая при соблюдении всех правил данного строительства. Из самого названия понятно, что дым для копчения должен быть холодным, а если точнее не более 37 градусов.

Что же представляет из себя данная конструкция — обычно делают так: камера для копчения находится по уровню выше топки, а длинна дымохода должна составлять не менее 2 метров — это нужно, чтобы дым охлаждался пока дойдет до камеры копчения. И так теперь рассмотрим что же понадобилось автору для постройки коптильни холодного копчения.

Материалы: кирпич, труба огнеупорная, печная дверка, доски, кровельное железо, глиняный раствор.
Инструменты: мастерок, киянка, лопата, молоток, ножовка.

И так сначала автор делает небольшой чертеж, набросок для наглядности и разъяснения принципа действия.

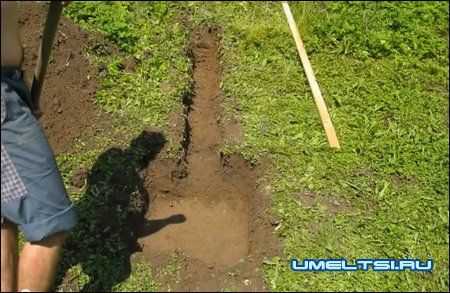

Автор выбрал место на склоне небольшого холмика и приступил к рытью ям. Первую выкопал для топки.

Вторую для камеры копчения.

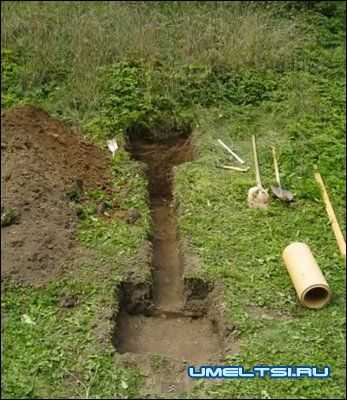

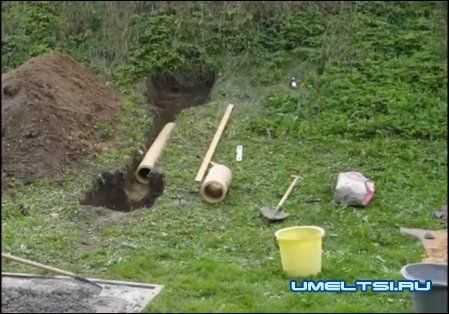

Потом прокопал соединительную траншею для дымохода.

В траншею уложил огнеупорную трубу для дымохода.

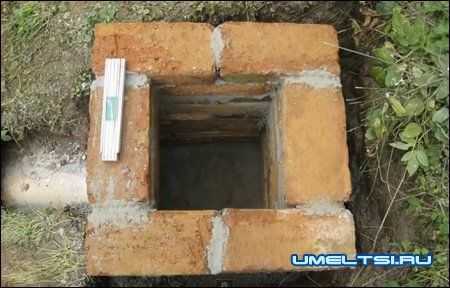

И принялся за кладку топки из кирпича.


На топку автор сделал чугунную дверцу.

Затем сделал подвод из кирпича к камере копчения.

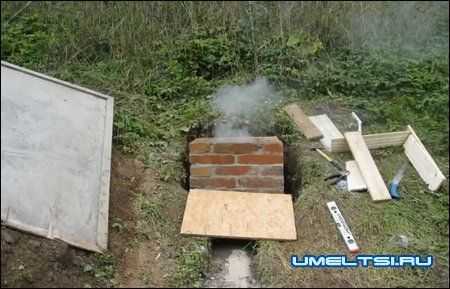

И проверил тягу.

Далее приступает к изготовлению камеры копчения.

Вот по сути и все, автор выполнил свою нелегкую задачу и построил коптильню холодного копчения, теперь герой будет всегда обеспечен качественными копчеными продуктами. И нашему гурману не терпится испытать свое творение в действии.
Приятного аппетита))).

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Делаем самостоятельно домашнюю коптильню холодного копчения

Содержание статьи:

Пожалуй, вряд ли найдется хоть один человек, который сможет отказаться от сочного ароматного копченого кусочка мяса или рыбы. Увы, не всегда в магазинах можно найти сырокопченые продукты достойного качества, поэтому здесь мы подробно рассматриваем, как создать коптильню холодного копчения своими руками.

Почему вообще стали применять копчение? Было замечено, что после такой обработки продукты долгое время не портятся и сохраняют свой первоначальный вкус. В давние времена, провиант из копченого мяса или рыбы брали в дорогу путешественники и рыбаки. Это позволяло им во времена плохого улова и долгих странствий поддерживать свое существование.

В современном мире продукты холодного копчения считаются деликатесом. Они привлекают гурманов своим насыщенным ароматом и сочностью. В домашних условиях в коптильнях холодного копчения удается получить особенный, неповторимый вкус.

Процесс копчения заключается в обработке пищевых продуктов дымом, который образуется при тлении мелких частиц древесины – опилок, стружек. При холодном копчении, еда подвергается воздействию дыма при температуре 25-30°C и может занимать от 5 дней до нескольких недель. Результат стоит ожидания. На выходе получается блюдо с удивительными вкусовыми качествами. Процесс занимает столько времени по причине того, что при температуре 30°C очень быстро размножаются бактерии. Не доведя процедуру до конца, это может обернуться плачевными последствиями отравления.

Как сделать коптильню холодного копчения

Для того чтобы сделать коптильню холодного копчения, необходимо оборудовать очаг, камеру для продуктов, а также устройство для сбора жира. Очень важно учесть то, что камера, должна находиться в герметичном корпусе. К выбору места расположения будущей коптильни тоже стоит подойти очень тщательно. Оно должно быть безопасным с точки зрения возникновения случайных возгораний и удобным для самого коптильщика (чтобы была возможность присесть рядом с коптильней, расположить продукты).

Обратите внимание на сырье для очага. Не стоит использовать щепу и опилки хвойных деревьев и осины.

Самым лучшим материалом для топки станут можжевеловая стружка, опилки ольхи, черемухи, березовые веточки (без коры). Можно использовать кленовую щепу или дуба, а также стружку плодовых деревьев (груша, облепиха, черешня).

Конструкция коптильни

Очаг обустраивается на расстоянии от камеры для копчения. Им может послужить, обычная яма. Между собой камера и очаг соединяются специальным тоннелем – дымоходом, через него осуществляется охлаждение дыма до нужной температуры перед попаданием его в камеру с продуктами.

В качестве камеры для копчения можно приспособить старый холодильник, газовую плиту или металлическую бочку. Иногда используют кастрюли и бидоны из металла.

Холодное копчение в домашних условиях и конструкция коптильни предусматривает ряд нюансов:

  1. Расстояние между топкой и коптильней должна равняться 2-7 метрам, в случае превышения этого значения, могут быть проблемы с тягой.
  2. Штольней-дымоходом может послужить врытая траншея глубиной 0,3 метра и шириной не более 50 см. Дно и стенки необходимо выложить проглинянным кирпичом, прикрыть сверху листом металла и прижать тяжелым предметом (крышка топки может деформироваться). Вместо кирпича вполне пригодна к использованию печная труба.
  3. Для выхода избытка дыма и регулирования интенсивности горения, необходимо в крышке очага предусмотреть заслонку.
  4. Герметичное соединение дымохода с камерой (необходимый диаметр 20 см), для этого также можно использовать глину или другие подручные средства.
  5. Срок приготовления различных продуктов может отличаться, поэтому не рекомендуется их коптить одновременно. По этой же причине не стоит докладывать пищу в камеру в процессе копчения.
  6. Размер кусков приготавливаемых продуктов в одном заходе, должен быть примерно одинаковым.

Коптильня холодного копчения своими руками с дымогенератором

Процесс холодного копчения занимает несколько дней. Для поддержания постоянно поступления дыма в коптильную камеру в течение такого длительного времени, был изобретен дымогенератор. Это устройство также открывает большие возможности в получении различных вкусовых качеств одного вида продукта.

Сделать коптильню холодного копчения своими руками с дымогенератором вполне возможно. Понадобятся:

  • металлическая труба, любой формы с сечением 100-120 мм;
  • труба длиной 2-3 м;
  • любой вентилятор;
  • фитинг для трубопроводов;
  • соединительные провода;
  • термометр.

Помимо этого, потребуется аппарат для сварки и ножовка по металлу. Трудность состоит в необходимости умения работать с этими инструментами.

Как правило, коптильня холодного копчения, построенная своими руками, имеет компактные размеры и очень мобильна. При необходимости, ее можно убрать в сарай, гараж, или даже в шкаф. Размер зависит от того, что используется в качестве камеры. Как уже было сказано, для этого можно приспособить любую металлическую коробку нужного вам размера, которую можно собрать самостоятельно. Сама коптильня, должна располагаться выше дымогенератора. В таком положении, даже при остановке компрессора, дым будет продолжать поступать в камеру копчения.

Ниже более подробно рассмотрим, как сделать самодельный дымогенератор для коптильни холодного копчения.

На первом этапе необходимо подготовить корпус для дымогенератора. Для этого от трубы, предназначенной для него, отрезается часть длиной 50-80 см. Изготавливается крышка и дно, плотно прилегающее к корпусу, во избежание высыпания опилок наружу. Далее, чуть выше дна, высверливается небольшие (до 8 см в диаметре) боковые отверстия для розжига опилок и доступа кислорода.

В верхней части дымогенератора (на 5-8 см ниже края) вваривается дымоотвод – штуцер, соединенный с тройником, к которому впоследствии присоединяются две трубки. Одна из них направлена к коптильной камере, другая к компрессору. Тройник можно присоединить и к крышке дымогенератора, а не в боковой стенке.

Для создания тяги легко приспособить аквариумный компрессор или вентиляторы от различных устройств. Основная задача его – постоянное поддержание небольшого потока воздуха, идущего по направлению к коптильне.

Генератор устанавливается на металлическое, бетонное или керамическое основание, во избежание возникновения пожара. При работе он сильно нагревается, что чревато выскакиванием из отверстий для топки горящих опилок и щепы.

Домашняя коптильня холодного копчения работает следующим образом. В дымогенератор загружается сырье – сухая щепа и опилки. Помним, что нельзя использовать продукты хвойных деревьев из-за их смолянистости. Проверяем соединение патрубка с компрессором и дымохода с коптильной камерой, разжигаем топливо. После включения вентилятора начинается процесс копчения. В дымоходе создается разряженное состояние, в результате чего дым втягивается из генератора в коптильню. Через боковые отверстия дымогенератора кислород поступает в топку, что способствует постоянному процессу горения. При помощи термометра, оборудованного в коптильне, осуществляется контроль за температурой копчения. Градусы можно регулировать увеличением или уменьшением длины дымоходной трубы.

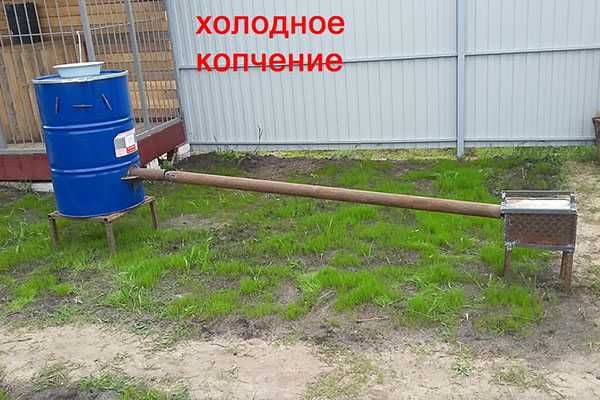

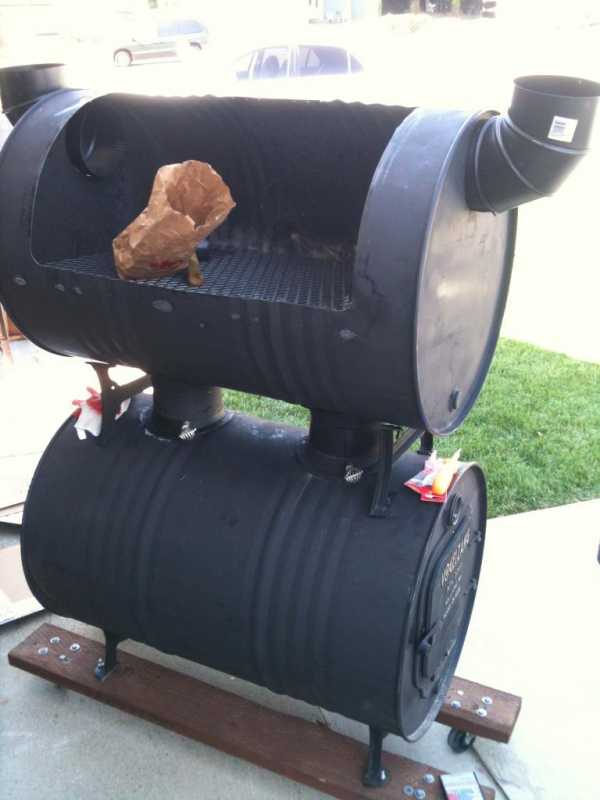

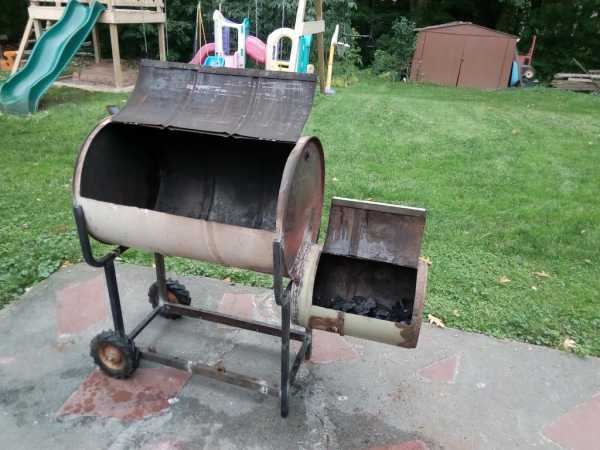

Коптильня холодного копчения своими руками из бочки

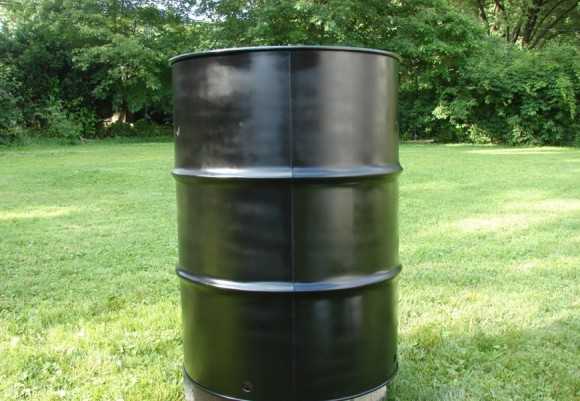

Зачастую, для сборки коптильной камеры используют обыкновенную металлическую бочку. На схеме ниже представлена коптильня холодного копчения своими руками из бочки.

В работе потребуется решетка из металла или металлические прутья, жестяной лист, кирпичи и другие инструменты, которые есть практически у всех.

Для топки выкапывается яма, в которую укладывается жестяной лист. Это необходимо для того, чтобы процесс тления топлива осуществлялся равномерно. Дымоход представляет собой траншею, рекомендуемые размеры были указаны ранее. Сверху она накрывается любым материалом, устойчивым к горению, например, шифером и присыпается грунтом.

От металлической бочки необходимо отсоединить дно, а вместо него прикрепить металлосетку. В качестве фильтра от сажи может послужить обычная мешковина (во влажном состоянии), которая стелется на нижнюю решетку. Еще одна решетка размещается в верхней части бочки на расстоянии 20-25 см от края. На ней собственно и будут располагаться продукты копчения. При желании, можно установить внутри бочки крючки для подвешивания пищи.

Вои и все. Таким незамысловатым образом получается коптильня холодного копчения своими руками.

Существует уйма способов постройки коптилен собственноручно. Все зависит от наличия тех или иных подручных средств, небольших навыков и фантазии. Поэкспериментировав с простыми материалами и поняв суть принципа, впоследствии можно сварить качественную камеру из нержавеющей стали или выложить ее из жаропрочного кирпича.

Ниже представлены чертежи коптильни холодного копчения своими руками.

1-дымогенератор, 2-дымовой канал, 3-корпус коптильни

Следует отметить еще несколько важных рекомендаций:

  1. Процесс холодного копчения занимает много времени, поэтому следует проявлять терпение, следить за температурой в камере и осуществлять копчение в безветренную сухую погоду.
  2. Очень важно проводить все подготовительные работы с вечера, а сам процесс копчения начинать с утра.
  3. Добавляя в топку в начале или конце цикла можжевеловые или виноградные веточки, а также веточки вишни, можно достигнуть необыкновенного аромата готовых блюд на выходе.
  4. Еще раз акцентируем внимание на том, что опилки хвойных деревьев нельзя использовать, это плохо отразится на вкусовых качествах еды.
  5. Топливо должно быть непременно сухим, влажные щепки и ветки еще больше затянут процесс приготовления.

Соблюдая эти несложные правила, можно стать настоящим профессионалом холодного копчения и радовать себя и близких людей изысканными деликатесами собственного приготовления.

Напоследок предлагаем закрепить полученную информацию подробным и понятным видеоуроком. Как создать коптильню холодного копчения своими руками, представлено в видео:

glav-dacha.ru

Коптильня холодного копчения своими руками:фото идеи, этапы постройки

Так уж устроен человек, что он любит поесть. После того как люди научились пользоваться огнём, стало легче готовить вкусную пищу. Копчёные продукты известны с древности, ведь копчение не только придаёт мясу или рыбе исключительный вкус, но и позволяет пролонгировать срок хранения. Чтобы придать блюду пикантный вкус и аромат, изобретено специальное приспособление — коптильня для холодного копчения рыбы и мяса своими руками, о принципе работы которой вы узнаете ниже. Самостоятельное изготовление копчёных продуктов — это увлекательный процесс, позволяющий иметь на столе деликатесные блюда собственного приготовления. Копчёная рыба, мясо, сало — все это вы с удовольствием не только съедите сами, но и удивите своих гостей.

Возьмите на заметку. Изготовленный методом холодного копчения продукт останется свежим при хранении в холодильнике около недели в незапечатанном виде. В вакууме от 30 до 40 дней. Насыщенный вкус сохраняется в течение первых трёх дней.

Преимущества холодного копчения

Этот способ приготовления пищи занимает больше времени, чем горячее копчение. Аромат и вкус сохраняются лучше, а продукты не испортятся длительное время. Оборудовать коптильню на своём садовом участке не так уж и сложно. Не придется строить сложную печь, для изготовления подойдут подручные материалы.

Преимущественно холодное копчение используется для жирных сортов рыбы и мяса. В результате обработки пища теряет до тридцати процентов жидкости и приобретает характерный аромат, поверхность слегка подсушивается и становится немного жирной. Перед копчением продукты засаливают. Мелкая рыба коптится порядка двух суток, а крупная — до семи. Изготовленные методом холодного копчения продукты всегда вкуснее обычных.

Совет. Чтобы у изделия был однородный окрас, во время приготовления следите за равномерным поступлением дыма в камеру. Поддерживайте нужную температуру, регулярно увлажняйте водой мешковину, служащую фильтром.

Самая простая коптильня из плёнки

На ровную поверхность ставится металлическая ёмкость для углей. На высоте около двух метров над углями располагают рейки, на которых будет держаться плёнка. К перекладинам подвешивают крепления с крючками, на которых будет коптиться рыба или мясо. После того как подвесят рыбу, и начнется процесс тления углей, все сооружение оборачивается плёнкой. Нужно, чтобы она не соприкасалась с ёмкостью для дров, и вместе с тем дым не выходил наружу. Пленочная коптильня обойдётся недорого, соорудить её вы сможете в течение часа.

Как возвести коптильню из металлической бочки

Коптильни горячего и холодного копчения схожи по строению. Конструкция состоит из двух частей — топки и камеры для приготовления. Соединяются между собой дымоходом. Чем он длиннее, тем ниже температура дыма. Разница между устройствами горячего и холодного копчения в длине дымохода. Известно множество вариантов исполнения, но все они имеют общую конструкцию. Для строительства из подручных материалов понадобятся:

  • кирпичи
  • раствор для печной кладки
  • металлическая бочка
  • труба
  • крючки для подвешивания

Сначала роют яму примерно 50×50 сантиметров, глубиной от полуметра до метра. Обкладывают углубление кирпичом, внутри будут гореть дрова.Яма соединяется с бочкой дымоходом протяжённостью не менее двух метров. Его можно изготовить из металлической трубы (идеальна чугунная) или вырыть траншею 25×25 сантиметров и обложить кирпичом. Сверху траншея закрывается несгораемым материалом и засыпается грунтом.

Совет. Если у вас маленький участок и не получается поставить трубу соответствующей длины, выполните её изогнутой.

Бочку устанавливают на кирпичную либо бревенчатую подставку. Если не подготовить основание перед установкой, во время приготовления от образующегося конденсата почва размокнет. Внизу должна быть решётка, на которую кладут мокрую ткань и увлажняют её в процессе приготовления чтобы не летел пепел.

Обязательно наличие крышки для бочки. Под воздействием температур лист, используемый для укрытия, может деформироваться. Желательно класть тяжёлый предмет на крышку. Если закрыть бочку неплотно, копчение пройдёт неправильно. На стене коптильной камеры желательно закрепить термометр.

Один из ключевых моментов при постройке коптильни для холодного копчения — расстояние между топкой, где сгорают дрова и коптильной камерой должно быть не менее двух и не более семи метров. Топку располагают ниже коптильной камеры, иначе не будет хорошей тяги. Зачастую коптильная камера размещается на горке или на крутом берегу.

Монтаж дымохода. Когда выкопана ямка для топки, на дно кладут лист из железа для более равномерного горения.

Соединить дымоход с бочкой нужно так, чтобы вхождение составляло около двадцати сантиметров. Соединение коптильной камеры и дымохода уплотняют глиняным раствором.

Этапы постройки коптильни в виде отдельно стоящего строения

Вначале расчищают площадку для возведения конструкции. При копчении важен стабильный температурный режим. Количество используемых дров, должно составлять не более 25 процентов общей массы, остальное — опилки и щепки. Приготовленные продукты сохраняют плотную текстуру и упругость, их можно хранить долгое время.

Другой способ самостоятельного изготовления коптильни холодного копчения, которая украсит участок. В почве нужно выкопать небольшое углубление диаметром около 70 сантиметров. Вниз подложить стальной лист, ни в коем случае не оцинкованный. Далее по кругу кладутся кирпичи, как при строительстве круглой печи, и скрепляются цементным раствором. Сверху можно обложить натуральным камнем, если это сочетается с дизайном садового участка. Оставляется отверстие для дымохода, представляющего собой траншею, выкопанную в земле, длиной до трёх метров, которую желательно обложить кирпичом. Сверху траншея закрывается листами огнестойкого материала, например, шифером, а затем засыпается грунтом для теплоизоляции. На другом конце траншеи на возвышении из камня или кирпичей строится небольшой домик-коптильня. Здесь оборудуют крючки и держатели для коптящихся продуктов. Внизу над выходом из дымохода в коптильне устанавливается решётка, на которую в процессе изготовления нужно класть увлажнённую мешковину. Также нужны держатели для поддонов, чтобы было куда стекать жиру с поддонов. Коптильня сооружается в виде малогабаритного домика из древесины или кирпича. Продумайте заранее стиль этой постройки, чтобы она смотрелась элегантно и сочеталась по стилю с остальными зданиями и ландшафтным дизайном.

Особенности технологии копчения

Занявшись приготовлением деликатесов, соблюдайте несколько важных правил:

  • коптить при сухой безветренной погоде
  • регулярно проверять температуру дыма
  • заготавливать продукты с вечера, а процесс начинать на следующий день
  • в дрова добавляйте вишню и можжевельник, придающие своеобразный аромат
  • используйте поддон, куда стечет выпарившийся жир

Традиционно коптят рыбу, особенно пойманную в ближайших водоёмах. Но можно готовить и покупные продукты: курицу, окорока, грудку, свиную грудинку, сало, говядину. Основной момент при копчении курицы — маринование. Курицу нужно вымыть и очистить от излишков жиров, а затем сделать надрез и поместить туда дольки чеснока, натереть специями и солью и оставить для маринования на сутки.

Приготовление сала. Нарезать на куски не больше 6 сантиметров. Натереть смесью соли, укропа, лаврового листа и перца. Уложить полоски в посуду для маринования, поместив между ними зубчики чеснока. Сверху накрыть и прижать грузом. Через три дня очистить от соли и подсушить на крюках. Затем можно подвергать курицу процессу копчения. Примерное время приготовления холодным способом от 36 часов.

Совет. Если вы хотите ускорить процесс копчения, специалисты рекомендуют предварительно проваривать со специями или солью мясо и сало.

Отличное блюдо — домашние колбаски. Их можно предварительно проварить или коптить сразу после начинки. Не забудьте положить достаточное количество специй и готовьте из достаточно жирного мяса. Для приготовления копчёной свинины сделайте рассол из воды, соли, чёрного перца и лаврового листа. Мясо помещают в холодный маринад и выдерживают от трёх до пяти дней в зависимости от температуры. Затем его шпигуют чесноком и обвязывают шпинатом. За время копчения необходимо несколько раз поменять куски местами, чтобы они приобрели равномерный оттенок.

Выбор топлива

Крайне важно использовать именно те породы деревьев, которые дают ароматный дым. Топливо для готовки смешивают с листьями вишни и ветками можжевельника. Используя несколько пород дерева, можно придать блюду оригинальный аромат. Для получения наилучшего дыма используют сырую древесину.

Совет. Никогда не используйте хвойные породы для копчения. Они насыщены смолами, при сгорании придающими пище горьковатый привкус.

Ваша коптильня работает исправно, если вы видите продукт копчения сквозь дым. В коптильне нельзя раздувать огонь. Дрова должны тлеть, но не гореть. Для этого на поленья сверху насыпают опилки.

После копчения желательно оставить рыбу повисеть два — три дня без дыма. Она подвялится и станет ещё аппетитнее. Если на рыбу попала зола, протрите продукт тряпочкой, смоченной в оливковом масле. Это придаст ей бронзовый оттенок. Только от предпочтений зависит, какую рыбу коптить.Чтобы вы не предпочли — линя, чехонь или карасей из ближайшего пруда, результат оправдает все ваши ожидания. Пища пропитается дымом, сохранив плотность. Приготовленное блюдо не распадется при разрезании.

54 фото идеи коптильни холодного копчения своими руками:

couo.ru

Коптильня холодного копчения своими руками: устройство, варианты, фото

Если вы любите копчености — рыбу или мясо, а покупать такие продукты в магазине не привыкли, то можно выполнить коптильню самостоятельно. В результате вы сможете собираться многочисленной компанией родственников и друзей на даче, чтобы полакомиться продуктами собственного приготовления.

Для этого отлично подойдет коптильня холодного копчения. Своими руками ее можно выполнить из подручных материалов. Такая установка более сложна в изготовлении, чем та, что предназначена для копчения при высоких температурах, но некоторые предпочитают продукты именно такого приготовления.

Использование бочки

Для того чтобы изготовить коптильню из бочки, необходимо взять:

  • металлическую емкость;
  • лист жести;
  • мешковину;
  • лопату;
  • болты;
  • решетку;
  • металлическую сетку.

Под топку следует подготовить яму, уложив на дно лист стали. Он необходим для равномерного тления опилок и щепы. Как только подготовка будет завершена, можно заняться дымоходом. Для этого выкапывается неглубокая траншея, ширина и длина которой составят 25 см и 2 м соответственно. Длину можно увеличить до 7 м. Для герметичности пространство закрывается негорючим барьером по типу шифера, а сверху все засыпается почвой.

Изготавливая коптильню холодного копчения своими руками, на следующем этапе вы можете заняться самой коптильной камерой. Изготовить ее можно из стальной бочки, от нее следует отделить дно. Снизу фиксируется стальная сетка. Для того чтобы обеспечить фильтрацию сажи, на нее настилается мешковина. В нижней части емкости необходимо укрепить прочную решетку, на которой будет размещен фильтр. Еще одна решетка будет располагаться в верхней части емкости. От краев нужно обеспечить отступ в 20 см. Именно сюда будут укладываться продукты питания. Используя данную технологию, вы сможете изготовить коптильню довольно просто. В усложненном варианте конструкция предусматривает применение прутьев с крюками.

Использование холодильника для изготовления коптильни

Коптильню можно получить даже из старых ненужных предметов, например бытового холодильника. Для того чтобы дать ему новую жизнь, необходимо удалить всю «начинку» и закрыть отверстия.

Сверху корпуса следует проделать отверстие для дыма. При желании можно установить вентилятор. В верхней части камеры фиксируются решетки для продуктов. К холодильнику с помощью оцинкованной трубы следует присоединить печку-буржуйку. Изготавливая коптильню холодного копчения из холодильника своими руками, взамен буржуйки вы можете использовать другой контейнер подходящих размеров. Для того чтобы начать копчение, необходимо использовать электрическую плитку, на которую укладываются опилки. Нужно дождаться, пока они задымят, после этого плитка отключается.

Походный вариант

Прежде чем приступить к работам, необходимо рассмотреть фото коптилен холодного копчения. Своими руками в данном случае вы сможете легко выполнить конструкцию. Она может быть представлена походным вариантом. Для проведения работы следует подготовить:

  • кусок полиэтилена;
  • прутья с крюками;
  • колья;
  • брус для каркаса.

Удобство данного устройства выражено в том, что все необходимое вмещается в багажник машины. Дымоход, который неудобен для транспортировки, можно заменить любым другим приспособлением. Для сооружения коптильни необходимо отыскать участок с уклоном в 60˚. Его укрывают ветками и брезентом, сверху все засыпается грунтом. Так вы создадите импровизированную трубу.

В верхней части после этого устанавливается каркас из кольев и бруса, который обматывается куском полиэтилена. Изготавливая такую коптильню холодного копчения своими руками, внутрь конструкции вы должны будете установить стойку с крючками. Можно использовать с этой целью прутья для копчения рыбы. На заключительном этапе останется лишь развести костер снизу, чтобы началась подача дыма. Это и будет способствовать началу приготовления блюд.

Монтаж дымогенератора в коптильню

Для экономии змеевик можно расположить вокруг топочного резервуара. Важно обеспечить при этом качественную циркуляцию воздуха, чтобы нагретый корпус не стал препятствием для охлаждения дыма, что требуется для процесса копчения. Для изготовления своими руками коптильни холодного копчения с дымогенератором необходимо подготовить следующие материалы:

  • отрезки трубы;
  • металлорукав;
  • компрессоры;
  • круглую и квадратную трубу;
  • термометр;
  • специальные провода.

Для дымовой магистрали понадобятся трубы, диаметр которых может варьироваться от 25 до 40 мм. Взамен металлорукава можно использовать гофрированную трубу. Необходимы будут агрегат для сварки, а также углошлифовальная машина.

Монтажные работы

Если дно является съемным, то дверцы на боковых поверхностях не понадобятся. Верхняя крышка должна быть без дымохода и вентиляции. Ее следует оборудовать элементами для открывания. Сверху устанавливается дымоотвод. Перпендикулярно стене приваривается штуцер. Изготавливая своими руками коптильню холодного копчения с дымогенератором, на следующем этапе вы должны будете нарезать резьбу под фитинги.

Как только дымоходная часть будет установлена, можно подключить две трубы и тройниковый элемент. Магистраль от компрессорного элемента фиксируется к патрубку, который идет вниз. Можно установить специальный патрубок, который крепится к боковому штуцеру. Вместо вентилятора можно использовать кулер от компьютера или процессор для аквариума. Важно обеспечить циркуляцию воздушного потока. К крышке необходимо зафиксировать тройник. Целостность стенок сбоку при этом не будет затронута.

Вы с легкостью можете изготовить своими руками коптильню холодного копчения с дымогенератором. Такое устройство будет отличаться мобильностью и компактностью. Прибор вы сможете хранить даже в шкафу. Установка дымогенератора может быть осуществлена на основу из жаропрочных материалов. Это может быть керамическая плитка, плита из бетона или стол из металла. Нагревание агрегата осуществляется довольно быстро, из него начинают высыпаться горящие частицы.

В емкость необходимо засыпать примерно 0,8 кг опилок, стружек или щепы. Крышку следует хорошо закрыть. Далее подсоединяется компрессорный патрубок. Соединение дымохода с камерой копчения осуществляется на следующем этапе.

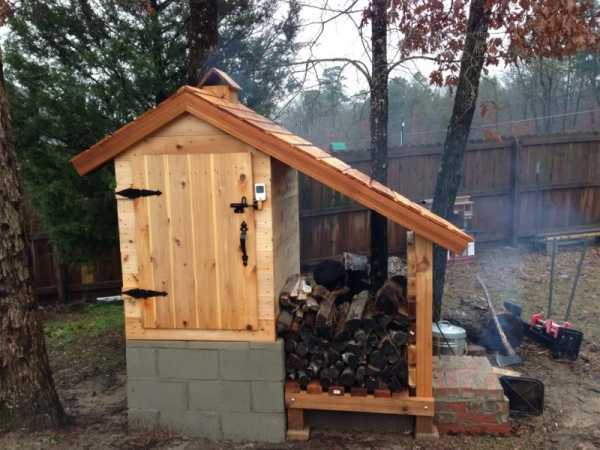

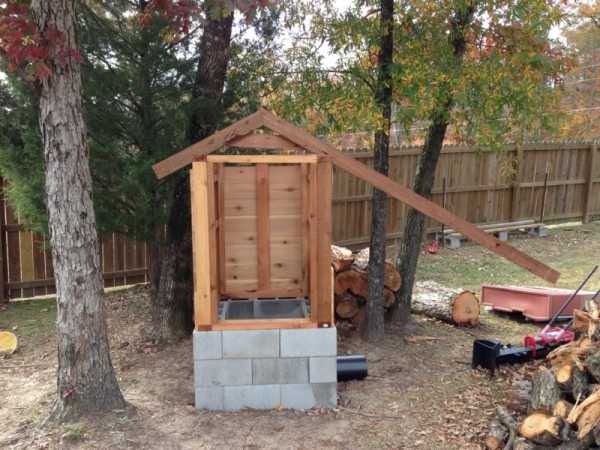

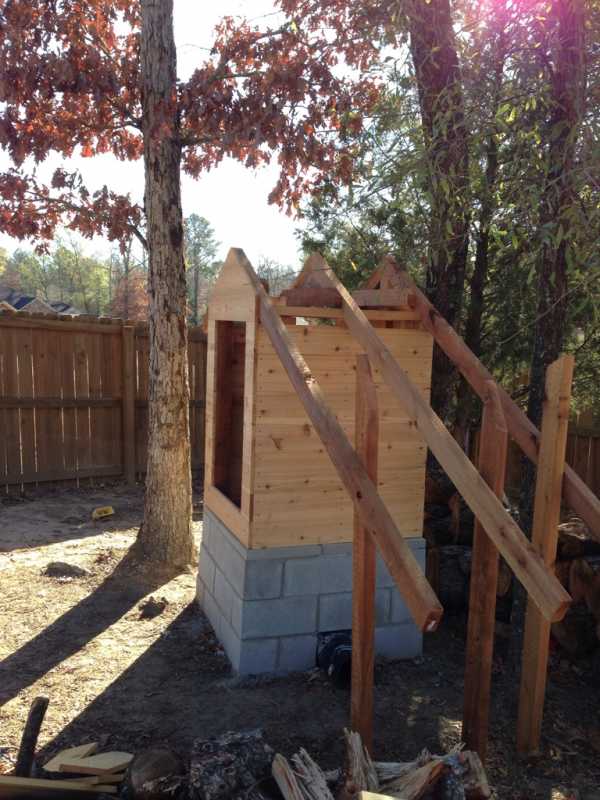

Изготовление деревянной коптильни

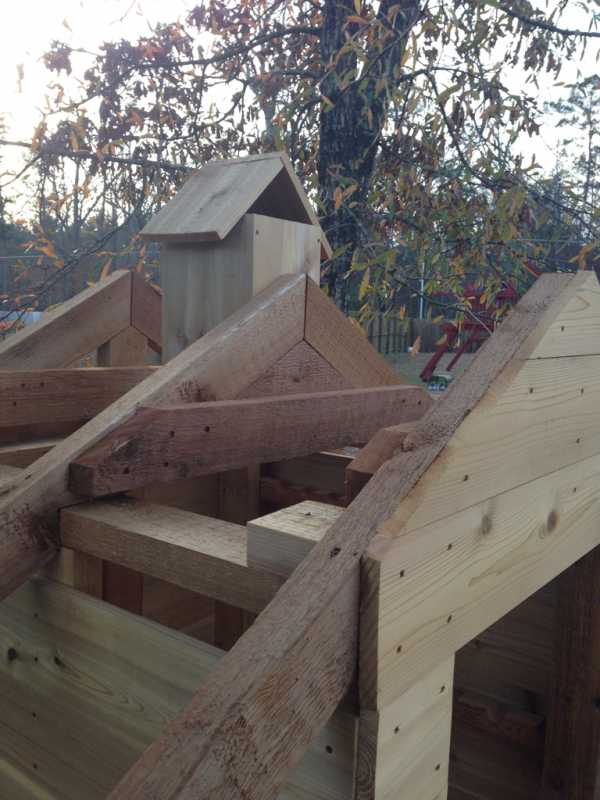

В основу деревянной коптильни может лечь конструкция в виде маленького домика с односкатной или двускатной крышей. Форма кровли должна быть такой, чтобы задняя часть оказалась ниже передней на 0,2 м. Прежде чем изготовить своими руками коптильню холодного копчения, размеры данного устройства вы должны подобрать. Они могут быть произвольными, но для оборудования небольшого устройства из дерева площадью в 1 м2 и высотой в 1,3 м необходимо подготовить следующие материалы:

  • саморезы по дереву;
  • бруски для каркаса;
  • паклю;
  • доски для обшивки кровли;

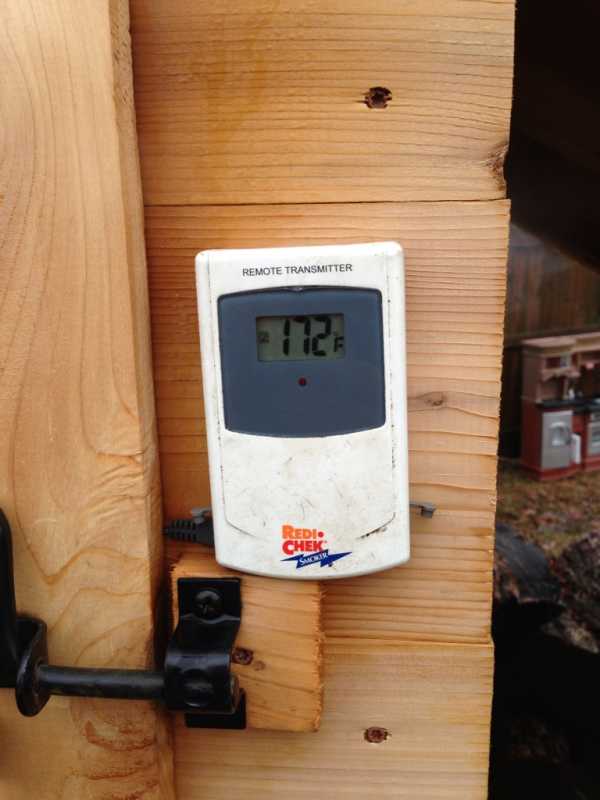

  • температурный индикатор;
  • фурнитуру для дверей.

Для коптильни рекомендуется использовать пиломатериал лиственных пород, которая не содержит смолы. Сборка начинается с монтажа каркаса. Для этого используются бруски следующих сечений: 25 x 50 мм или 50 x 50 мм. Их длина должна составить 1,5 м. Наиболее оптимальной высотой камеры являются размеры в 1,3 м. Если в основе будет дымогенератор, то это значение следует увеличить до 1,5 м, ведь конструкция будет иметь еще и ножки высотой 20 см.

Когда размеры коптильни холодного копчения (своими руками ее изготовить достаточно просто) определены, можно приступать к работам. Ознакомившись с технологией, вы сможете понять, что после этого можно начинать обшивку каркасного домика. Для этого обычно используются доски, которые подгоняются друг к другу максимально плотно. Щели следует заделать паклей. Для того чтобы не было проблем с этим, можно использовать напольную доску с пазами и шипами.

Если вы изготавливаете своими руками коптильню холодного копчения из дерева, то следующим шагом станет установка дверей. Ее делают по размерам проема. На дверях устанавливается фурнитура. Двери следует навесить на петли, зафиксировав на корпусе камеры. Они должны закрываться герметично и не позволять дыму просачиваться наружу.

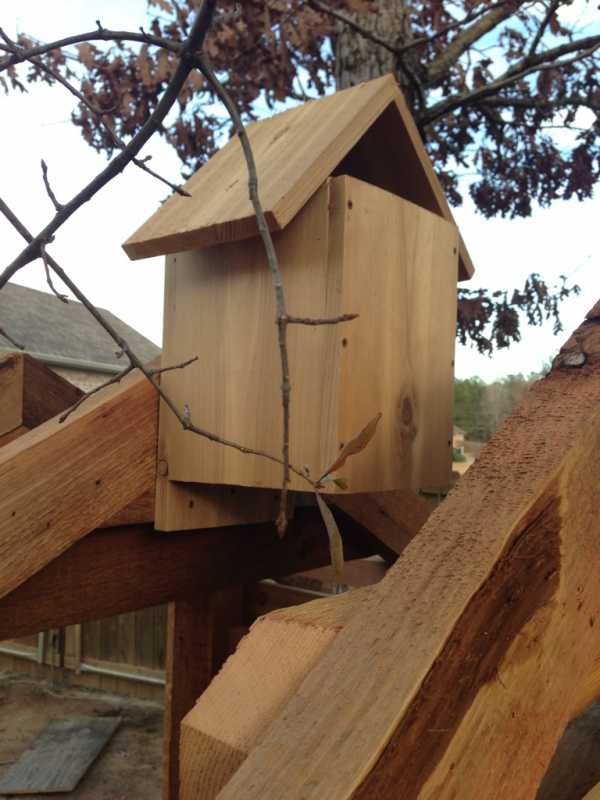

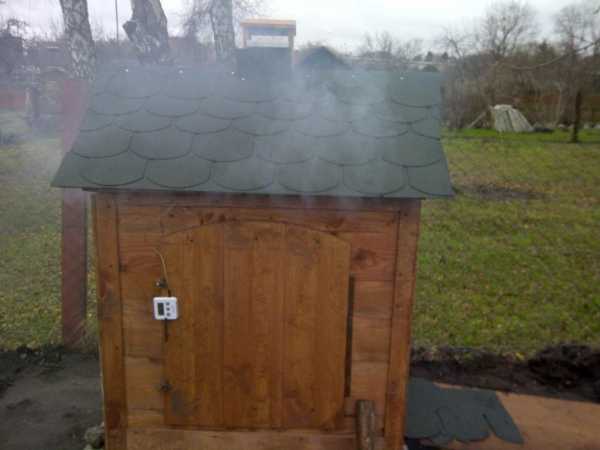

Для выхода дыма на крыше следует установить грибок. Этот элемент выполняется по размерам отверстия. Швы обрабатываются влагостойким герметиком для защиты от влаги. Изготавливая своими руками деревянную коптильню холодного копчения, вы можете покрыть крышу шифером. Строение следует защитить от дождя, что увеличит срок эксплуатации конструкции. Пол обшивается досками. При наличии щелей их следует заделать паклей.

Использовать внутри полимерные герметики недопустимо. Под воздействием температур слой синтетического состава может начать выделять вредные для здоровья вещества. Теперь можно установить полки и приспособления для продуктов. Первые будут изготавливаться из досок. Между ними следует оставить просветы в несколько сантиметров. В дно полок вкручиваются крюки. Можно натянуть сетки. Для этого выбираются изделия из неокрашенных нитей или нержавейки. Важно предусмотреть поддон для сбора жира, который будет выделяться при копчении. Нужен еще и датчик температуры. На этом можно считать, что камера готова.

Использование баллона

Коптильня холодного копчения из баллона своими руками может быть изготовлена из изделия, которое не очень повреждено. Из емкости удаляются остатки газа. Для этого следует открыть вентиль и перевернуть баллон вверх дном. На клапан наносится мыльная пена. Так вы сможете проверить наличие газа внутри. Если мыло пенится, то газ в баллоне еще есть. Работы следует выполнять вдалеке от людей и открытого огня. Баллон хорошо промывается для удаления остатков газа. Горловину можно спилить ножовкой. Для того чтобы исключить возгорание, место спила следует поливать холодной водой.

Баллон заполняется водой с помощью шланга. В процессе этого емкость следует периодически встряхивать. Затем вода сливается, что необходимо делать тоже вдалеке от дома, ведь жидкость будет иметь неприятный запах метана. Если перед вами встал вопрос о том, как построить коптильню холодного копчения своими руками, то вы должны помнить, что в основу конструкции может лечь баллон, но его следует хорошо очистить. На следующем этапе можно заняться раскроем емкости. Для этого ее укладывают на пол, а на стенках делают пометки, где должны располагаться дверцы. С помощью болгарки вырезается отверстие. В целостности следует оставить лишь те места, где должны быть петли. Боковые части должны быть нетронутыми. Ускорить процесс можно за счет использования разных резаков.

К дверце фиксируются петли. В качестве крепления могут выступить болты. Теперь можно заняться изготовлением ножек или подставки. Высота коптильни редко превышает высоту кухонного стола и обычно составляет около 100 см. Съемные ножки и подставку можно изготовить из металлических уголков. Вес коптильни, загруженной продуктами, будет больше, чем пустой, поэтому столь важно обеспечить устойчивость.

Изготовление коптильни холодного копчения своими руками на следующем этапе предусматривает работу над дымовой трубой и топкой. К спиленной горловине необходимо приварить железное колено. В него вставляется дымовая труба. Сверху следует сделать заслонку, чтобы регулировать количество дыма. Она фиксируется к трубе на болт или делается съемной. В другой боковой части следует вырезать отверстие. Через него внутрь будет поступать дым из топки. Топочную емкость можно изготовить из листа металла или бака меньших размеров. Ее выполняют с отверстиями для закладывания опилок.

Между баком коптильни и топкой устанавливается колосник. Он необходим для того, чтобы исключить воздействие открытого огня на продукты. Лучшим решением станет наличие перехода в виде трубы. Для того чтобы копчение было холодным, трубу, соединяющую топку и бак, следует удлинить, чтобы дым доходил к продуктам в охлажденном виде.

Прежде чем заняться работами, необходимо рассмотреть устройство коптильни холодного копчения. Своими руками в этом случае вы сможете изготовить конструкцию довольно просто. Среди ее элементов обязательно следует предусмотреть две съемные трубы. В нижней части для продуктов устанавливается стальной лист, который оборачивается фольгой для сбора жира. Менять фольгу вы должны после каждого использования. К верхней части фиксируется металлическая труба, куда будут подвешиваться рыба и куски мяса.

Изготовление электрической коптильни из бочки

В основу электрической коптильни может лечь все та же металлическая бочка. Хорошо, если она выполнена из жаропрочной стали. Помимо бочки, следует подготовить:

  • электрическую плиту;
  • небольшие колеса;
  • терморегулятор;
  • электрический кабель;
  • термометр;
  • емкость для сбора жира;
  • сверло;
  • сетчатое полотно;
  • поддон.

С помощью колес вы сможете перемещать коптильню из одного места в другое. А вот терморегулятор позволит контролировать температуру внутри устройства.

Процесс сборки

Если вы решили собрать электрическую коптильню холодного копчения своими руками, то бочку необходимо хорошо промыть. Для этого обычно используется сода и жесткая щетка. Состав смывается моющим средством и обильно ополаскиваться водой. На дно бочки устанавливается электрическая плита. Ее можно зафиксировать металлическими пластинами.

Далее выполняется вентиляция. Для этого в дне аппарата нужно просверлить несколько 10-миллиметровых отверстий. Теперь зона, где будут размещаться продукты, фиксируется. Для этого следует использовать решетку и систему крючков. Как только все вышеуказанные процессы окажутся выполнены, нужно взять хворост или дрова и уложить их внутри бочки. Топливо поджигается. Это позволит устранить остатки масла, что будет способствовать прокалке стенок. Как только пробная попытка копчения будет проведена, необходимо удалить нагар со стенок. Для этого можно использовать металлическую щетку.

Коптильня холодного копчения своими руками из бочки на следующем этапе устанавливается на колеса. Теперь можно перейти к электрической плите. От нее следует позаимствовать ТЭН. Вы должны снять нагревательный диск и отсоединить провода от теплонагревательного элемента. При помощи винтов необходимо зафиксировать теплонагревательный элемент по центру коптильной установки. Рядом располагается терморегулятор. Рекомендуется использовать медный провод. Теперь его датчик следует поместить в том месте, где на него будет удобно поглядывать.

На следующем этапе можно заняться верхней частью. Для этого в стенке просверливают отверстия, через которые можно будет закрепить термометр. Он должен находиться внутри аппарата. В крышке проделывается 5-сантиметровое отверстие, которое станет дымоходом. В центре коптильни устанавливается поддон для сбора жира. Им может выступить старый противень или другая емкость, подходящая по размеру. Несколько выше должна располагаться решетка, куда будут укладываться продукты.

Заключение

Мясо с древних времен и по сей день остается традиционным блюдом. Его можно приготовить самыми разными способами, но одним из распространенных решений является копчение. Эта процедура позволяет получить продукт, который может храниться длительное время. Для этого отлично подходит коптильня, которую можно приобрести в магазине или изготовить самостоятельно.

fb.ru

Коптильня холодного копчения своими руками. Мастер-класс (ВИДЕО)

Коптильня холодного копчения своими руками — нет ничего проще! Живя в собственном доме или имея дачу, у любителей вкусно поесть есть отличная возможность построить коптильню холодного копчения своими руками. В нашей статье мы подробно расскажет о том, как построить коптильню. Коптильня холодного копчения на вашем участке — идеальное решение, для любителей рыбалки и охоты, а также, если у вас есть собственное хозяйство. Копчение — это прекрасный способ сохранить продукты.

Для начала разберемся, что такое холодное копчение продуктов и чем оно может отличаться от горячего способа. Прежде всего — копчение мясных и рыбных продуктов делается для их длительного хранения. Так повелось с древних времен, когда у человечества не было холодильников и морозильных камер. При холодном копчении  продукты подвергаются обезвоживанию, рыба или мясо вялится в дыму, при температуре +20-25°С градусов. У каждого опытного коптильщика есть свои критерии и рецепты по приготовлению различных продуктов.

Единственный минус в таком способе приготовления мяса или рыбы — длительный процесс. Копчение может занимать от одних суток до недели, но потраченное время с легкостью компенсируется вкусом.

Коптильня холодного копчения идеально подойдет для приготовления разнообразных продуктов. В это списке — мясо животных, сало, рыба, мясо птицы, сыры, яйца, овощи.

Итак, ознакомьтесь со списком материалов для строительства коптильни холодного копчения.

Материалы

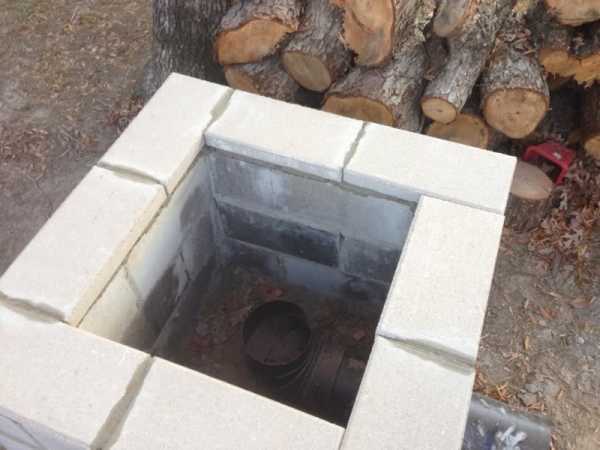

  1. Шлакоблок 24 шт., размером — 200х400х200
  2. Красный кирпич, количество кирпича будет зависеть от топочной камеры
  3. Огнеупорный кирпич, количество кирпича будет зависеть от топочной камеры
  4. Доска — количество и размеры зависят от размеров коптильни
  5. Брус — количество и размеры зависят от размеров коптильни
  6. Термометр — можно использовать термометр для бани
  7. Дверные петли — 2 шт., ручка — 1 шт., щеколда — 1 шт.
  8. Труба металлическая — от 100 мм
  9. Печная дверца — 1 шт.
  10. Цемент
  11. Саморезы и гвозди
Инструменты
  1. паркетка, электрический лобзик или обычная ножовка по дереву
  2. молоток
  3. мастерок для кладки кирпича
  4. штыковая лопата
  5. уровень и отвес
  6. шуруповерт
  7. рулетка
  8. киянка
Коптильня холодного копчения своими руками — как построить

Перед началом строительства коптильни холодного копчения, необходимо определиться с местом. Старайтесь выбирать его вдали от дома, так-как дым и запах готовящихся продуктов может попасть в жилые помещения.

ВАЖНО! Строительство старайтесь производить на ровной и подготовленной площадке, идеальным условием будет наличие небольшого фундамента.

Когда вы определились с местом, необходимо его подготовить и выравнять. Если вы планируете построить большую коптильню, продумаете дополнительный фундамент. В нашем варианте фундамента нет.

Приступаем к первому этапу строительства коптильни, выкладываем ее основание из шлакоблоков.

ВАЖНО! Кладка шлакоблока начинается от угла, обязательно соблюдайте привязку между шлакоблоками. Пользуйтесь уровнем и отвесом.

ОБЯЗАТЕЛЬНО! Перед тем, как скреплять шлакоблоки цементом, сделайте пробную выкладку. Это позволит вам определить точный размер коптильной камеры и избежать переделки.

Когда вы сделаете пробную выкладку шлакоблоков, снимите замеры для деревянной конструкции коптильни. Деревянный каркас делается из бруса.

Далее, стенки каркаса зашиваются доской. При строительстве коптильной камеры можно использовать вагонку.

Готовый каркас коптильной камеры устанавливается на основание из шлакоблоков. Скреплять каркас и основание на данном этапе не нужно, убедитесь, что все размеры соответствуют.

Когда вы убедились, что конструкция камеры и ее основание соответствует нужным размерам, можно приступать к цементированию шлакоблоков.

Когда работы по укреплению основания коптильни закончены, можете установить и закрепить на него деревянный каркас.

Затем, приступаем к строительству стропильной системы. С одной стороны сделан напуск, который будет служить крышей дровяника. С помощью такой конструкции у вас всегда будет запас сухих дров.

Когда стропильная система коптильни готова, приступаем к ее обшивке. В данном примере, крыша деревянная, а если вы заботитесь о долговечности конструкции, то  лучше обшейте ее кровельным железом. На крыше устанавливается дымоход-отдушина в виде скворечника. Он служит для удаления из коптильни лишнего дыма.

Когда работы по изготовлению коптильной камеры закончены, приступаем к кладке простой печи. Коптильня холодного копчения своими руками — строим на даче. Для начала подготавливаем место. Не забывайте об установке металлического дымохода.

Внутренняя часть печи выкладывается из огнеупорного кирпича. Сверху, обкладываем красным кирпичом, установив печную дверцу.


Сверху на печь кладется лист железа, обязательно учитывайте толщину металла, чтобы он не деформировался. Поверх железа кладется огнеупорный кирпич. Труба дымохода прячется в короб из шлакоблоков. Коптильня холодного копчения своими руками на даче.

При производстве работ, не забудьте уделить особое внимание герметизации швов дымохода.

Когда печь высохла и полностью готова, можно приступать к ее испытаниям.

Перед эксплуатацией, коптильня холодного копчения должна быть проверена огнем и дымом. Обязательно установите датчик или градусник температуры. Идеальным решением будет выносной термометр, с электрическим датчиком внутри коптильни.

После того, как вы убедились, что коптильня холодного копчения работает исправно, можете смело приступать к копчению продуктов. Не забывайте, что процесс этот не быстрый и требует времени.


Редакция проекта «Дача» советует всем читателям строить на своих участках подобные коптильни. Коптильня холодного копчения своими руками на даче — легко!

Смотрите видео — коптильня холодного копчения своими руками.

Смотрите видео — рецепт холодного копчения мяса. Продолжительность холодного копчения мяса свинины составляет  36 часов.

Коптильня своими руками чертежи и фото пошаговая инструкция. Коптильня холодного копчения, коптильня холодного копчения своими руками, домашняя коптильня холодного копчения, коптильня холодного копчения видео, как сделать коптильню холодного копчения, чертеж коптильни холодного копчения, коптильня холодного копчения фото

dachaproekt.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
