Стропильная система крыши — устройство, конструкция и составные узлы

Содержание

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.


Высокое качество материала

Дерево для стропил должно быть следующим:

  • Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см
    2
    .
  • Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
  • Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.


Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

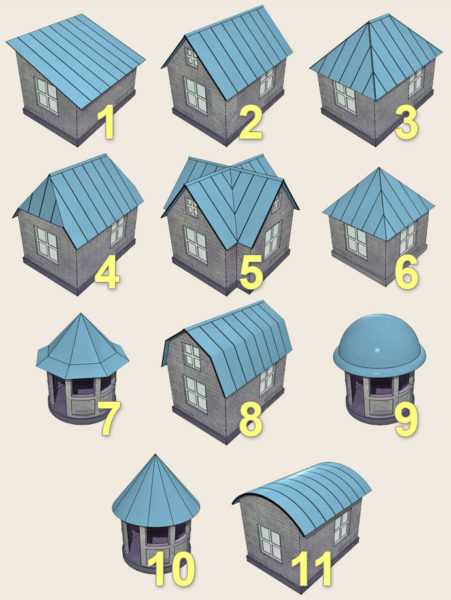

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.


Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.


Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.


Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.


Устройство ломанной крыши.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.


Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

  • Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
  • они могут монтироваться мастером с не очень большим опытом;
  • они закрепляются весьма быстро.


Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Вам будет интересно

srbu.ru

виды, разновидности форм и типов конструкций, варианты, фото

Строительство своими руками поможет существенно снизить стоимость как отдельного этапа работ, так и всего проекта в целом. Крыша является масштабной конструкцией, поэтому на её возведение уходит существенная часть бюджета застройки. Для сокращения затрат можно отказаться от услуг строительной бригады и сделать всё самостоятельно. Чтобы иметь представление о предстоящем объёме работ, достаточно ознакомиться с разновидностями кровли, их назначением и особенностями.

Какую построить крышу будет проще и экономичнее

В зависимости от установки конструкции крыша может быть плоской, когда угол наклона не превышает 12 градусов, и скатной — наклон превышает обозначенную величину. Плоские кровли сооружаются с уклоном в 1–3 градуса, чего будет достаточно, чтобы своевременно отвести влагу с поверхности. В целом этапы возведения плоских сооружений сходны, различия имеются только в их обустройстве. В зависимости от очерёдности укладки утеплителя и слоя гидроизоляции существуют обычные и инверсионные крыши. Второй вариант отличается тем, что монтаж водонепроницаемого утеплителя осуществляется поверх гидроизоляции.

Устройство разных кровель во многом сходно, но каждый тип имеет свои индивидуальные особенности

Несущий каркас плоской кровельной системы собирается из монолитного железобетона, металлопрофиля и металлических балок или деревянных стропил. Для экономии пространства плоские крыши успешно используются для отдыха, когда они застилаются специальным покрытием или засеиваются травой. Ухаживать за газоном очень просто — трава поливается как обычные растения, а земля на зиму переносится в тёплое помещение. Создать зелёные лужайки не составит труда, важно только помнить о необходимости устройства гидроизоляционной полимерной мембраны, стоимость которой достаточно высока.

Иметь цветущую поляну над головой, конечно, интересно, но более практичным вариантом кровли считается скатная конструкция. Среди ярких преимуществ такой крыши — возможность естественной очистки от снежных масс и влаги благодаря большому углу ската, а также высокая надёжность по сравнению с плоской поверхностью. Здесь появляется свободное пространство, которое может служить мансардой или чердаком. Отрицательными моментами при строительстве скатной конструкции являются высокая стоимость материалов и сложность выполнения ремонта в случае появления дефектов.

Преимуществом скатной крыши является возможность устройства мансардных помещений на верхнем этаже

Особенности двускатной (шипцовой) крыши

Эта форма считается наиболее распространённой, что объясняется её эффективностью для отвода влаги от выпавших осадков. Сделать односкатную и двускатную кровлю одинаково просто, при этом постройка будет прочной, если оборудовать её замкнутой стропильной системой. Схема двускатной крыши доступна для понимания даже начинающими мастерами, а материала на неё потребуется минимальное количество. Размещение оконных проёмов во фронтонах целесообразнее их установки на скатах, поэтому оборудование мансарды не вызовет трудностей.

Скатные крыши могут иметь разную форму, но все они хорошо отводят воду при выпадении осадков

Форма крыши не обязательно должная быть симметричной — при желании уклон скатов можно сделать разным, от этого будет зависеть и планировка внутренних помещений. Если же план дома предполагает форму, отличную от прямоугольника, то крыша будет ещё более сложной формы.

У двускатной кровли могут быть:

  • наклонные и висячие стропила;
  • неравномерные углы наклона;
  • различные по размеру карнизные свесы.

Двускатная крыша является наиболее популярной для домов прямоугольной формы

Двускатная конструкция сооружается в два этапа:

  1. Сначала поверх несущих балок строится обрешётка.
  2. После этого осуществляется монтаж кровельного покрытия. Для сборки обрешётки и стропил подбираются доски и брусья, а также болты, гвозди или специальные соединительные элементы в качестве крепежа. Стропила могут быть изготовлены и из металлических профилей, подходящих для покрытия больших пролётов без дополнительного применения подкосов и стоек.

Не нужно беспокоиться о сложности работы с металлическими конструкциями: на промышленных предприятиях их изготавливают с высокой точностью, поэтому они легко монтируются даже непрофессиональными застройщиками. Единственным недостатком таких элементов является большой вес, что вызывает трудности для подъёма на крышу, а также увеличивает нагрузку на несущую конструкцию дома во время эксплуатации.

Устройство стропильных ферм для двускатной крыши зависит от размеров дома

Видео: стропильная система двускатной крыши

Устройство мансардной кровельной системы

Мансардная крыша может быть любой формы и типа, главное — это наличие ломаного ската, увеличивающего высоту внутреннего помещения. Благодаря такому решению удаётся минимизировать угол наклона потолка в будущих комнатах. Наличие ломаного стропильного контура характерно для крыши любой разновидности: двускатной, вальмовой и других.

Мансардная крыша позволяет оборудовать более просторную комнату на втором этаже

В мансардной кровле верхняя и нижняя балки стропил связаны вместе — так создаётся высокопрочная конструкция при незначительном уменьшении сечения каркасных частей. Строительство несущей системы такой крыши в отличие от каркасов с прямым скатом несколько сложнее, а большая площадь кровли сказывается на увеличении стоимости. Однако все дополнительные расходы окупаются за счёт получения большей жилплощади.

Поскольку мансарда устраивается сразу над помещениями нижнего пояса, то на одном из этапов работ выполняется укладка межэтажного перекрытия, заменяющего кровельную стяжку. Если неправильно рассчитать схему проекта по параметрам дома, то по высоте мансардное помещение будет намного ниже остальных. Чтобы этого избежать, при возведении современных домов чердаки обустраиваются крышей с прямой линией, а не ломаной. Такой вариант обеспечивает расположение стен мансардных комнат под острым углом.

В современных домах мансарда представляет собой полноценное жилое помещение с высокими потолками

Видео: устройство мансардной крыши

Возведение вальмовой крыши

Особенность вальмовой конструкции заключается в замещении фронтонов двумя скатами в виде треугольника, тогда и сами скаты называются вальмами. Верх скатов оборудуют слуховыми окнами. Сложность выполнения работы и необходимость точно следовать требованиям проекта исключают возможность самостоятельного строительства. Несмотря на дополнительные расходы на оплату услуг профессиональной бригады, можно быть уверенным в высокой прочности системы и её устойчивости к воздействию климатических факторов.

Вальмовая крыша намного сложнее в изготовлении, чем двускатная

В этом случае неизбежны затраты и на кровельное покрытие, но при выборе экономичных материалов типа шифера или ондулина можно сделать крышу даже экономичнее двускатной. Благодаря оборудованным скатам, по всему периметру строения можно сделать несколько навесов, которые защищали бы стены от дождя и снега. Что касается полезной площади чердака, то вальмовая конструкция уступает кровлям другой формы.

Вальмовые крыши представлены разнообразными вариациями:

  • полувальмовая — конструкция, похожая отдельными элементами частично на двускатную, частично на вальмовую;

    Скаты вальмовой крыши могут быть разных размеров и форм

  • вальмовая кровля с козырьком и другими дополнительными элементами.

Ещё одним неудобством при монтаже может быть установка окон в готовые скаты с уложенным кровельным материалом. Даже во время их эксплуатации возникают сложности, чего нельзя сказать о конструкциях, оборудованных во фронтонах.

Видео: как поставить стропильную систему вальмовой крыши

Устройство полувальмовой крыши

Как уже ранее было сказано, полувальмовая кровля сходна с двухскатной и с вальмовой крышами. Внешними отличительными признаками конструкции выступает трапециевидная форма торцевых фронтонов, покрытых полувальмами. Крыша вполне может быть оборудована окном на фронтоне, при этом полувальмы придают уникальность дизайна всему сооружению.

Интересной по внешнему исполнению может быть полувальмовая крыша, в которой скат перекрывает нижнюю фронтонную часть. Такое расположение позволяет привести оставшуюся часть фронтона к правильной треугольной форме с возможностью установки слухового окна. В частных домах нередко можно увидеть необычные полувальмовые крыши с очень интересным внешним видом.

Полувальмовая крыша очень напоминает двускатную, но смотрится гораздо привлекательнее

Особенности оборудования шатровой крыши

Шатровая конструкция выступает своего рода разновидностью вальмовой кровли и подходит для монтажа на домах с правильной многоугольной или квадратной формой. При грамотной установке симметричность скатов постройки получается поразительная. В этом случае отпадает необходимость возведения конькового элемента, а все её скаты, которых может быть от трёх и более, соединяются в одной точке. Что касается эксплуатации, то такая крыша зарекомендовала себя в качестве устойчивой и надёжной конструкции.

Перед сборкой шатровой кровли проводится масштабная работа по расчёту материалов и созданию проекта, реализацией которого могут заниматься исключительно профессионалы.

Для устройства шатровой крыши дом должен иметь форму правильного многоугольника

Устройство многощипцовой кровли

Если здание имеет сложную многоугольную форму, то для него, как правило, строят многощипцовую крышу. Сложность таких конструкций обусловлена необычной стропильной системой, но если проект будет грамотно составлен и правильно реализован, то может получиться уникальное сооружение.

Многощипцовая крыша имеет неправильную форму и сложную конструкцию стропил

Структура такой крыши представлена несколькими элементами, не используемыми в формах других конструкций:

  • щипцами;
  • ендовами в большом количестве;
  • фронтонами;
  • разжелобками.

Дождевая и талая вода легко удаляется с такой кровли без каких-либо дополнительных усилий, что обеспечивается благодаря скатной системе, где кровельные элементы установлены под наклоном к наружным стенам.

Щипец — это верхняя стеновая часть, которую ограничивают два кровельных ската, при этом снизу она не отделена карнизом, как это бывает на фронтонах. Ендова используется в качестве внутренних стыковых углов. В состав щипцовой крыши независимо от конфигурации входят плоскости, точка опоры которых обозначена на одном уровне стены. Для их ограничения с торцовой части устанавливаются фронтоны или щипцы.

Щипцов на крыше дома может быть много

Строительство многощипцовой крыши для неопытных мастеров станет практически невыполнимой задачей, поскольку для устройства её системы из наслонных и висячих стропил важно точно рассчитать сечение элементов и установить рёбра жёсткости. Для этого потребуется не только терпение, но и наличие навыков подобной работы.

Самым простым способом монтажа многощипцовой конструкции будет устройство двух двускатных кровель, объединённых под прямым углом. Если смотреть на такую крышу сверху, то она будет представлять собой крестообразную фигуру. Если на одном здании построить нескольких элементов с двускатными конструкциями, объединёнными в одну композицию, то внешне такое сооружение будет иметь ещё более необычный дизайн.

Видео: крепление стропил к ендове многощипцовой крыши

Система купольной крыши

При строительстве частных домов крыши купольной и конической формы используются редко. Как уже понятно из названия, такая конструкция имеет округую форму, но накрывается ей не всё помещение, а только какие-то отдельные его части. Так, купольную кровлю хорошо возводить на веранде или декоративных башнях.

Возводится купольная крыша на основе изогнутого каркаса, а в качестве кровельного покрытия в этом случае допускается исключительно мягкий материал типа стеклоизола, рубероида, битумной черепицы, либо гибкий — оцинкованная металлочерепица, пластик. Часто такими кровлями украшают свои дома поклонники старинного стиля с хорошим достатком.

Дом с купольной крышей может быть стилизован под старинную постройку или напоминать сооружение из фантастических фильмов

Основные составляющие элементы кровельной конструкции

Строительство крыши производится в несколько этапов, основными среди которых является:

  • создание стропильной системы;
  • обустройство обрешётки;
  • монтаж ограждений.

К дополнительным элементам относятся наклонные части (скатные поверхности, рёбра), горизонтальные детали (коньки, ендовы). Нижний край ската, как правило, оборудуется желобами. Каркас крыши полностью деревянный и складывается из мауэрлата, стропильной системы, основной и обязательной обрешётки, затяжки, стоек и подкосов. По мере готовности скелета крыши, на него укладывается кровельное покрытие.

Стропильная система должна быть долговечной, прочной и при этом обладать небольшим весом, поэтому для её устройства подбирают древесину хвойных пород. Особый состав такого дерева обеспечивает дополнительную защиту от гниения.

Для опоры стропил служит мауэрлат — толстый брус, установленный поверх несущих стен дома на двух его сторонах. В качестве крепёжных элементов используются металлические болты, шпильки или проволока. Поскольку мауэрлат в последующем соединяется со стропильным каркасом, то качество крепления должно быть наилучшим. Для изоляции деревянных деталей используется любой подходящий материал, как правило, рубероид. Так брус прослужит дольше и сохранится лучше. Средняя толщина мауэрлата составляет 15 см и выше по его меньшей стороне.

Основные элементы кровельной конструкции присутствуют во всех видах крыш

Крыша дома устанавливается в постепенно, и каждый её элемент при взаимодействии друг с другом создаёт основу устойчивого каркаса. Незначительная ошибка на любом из этапов работы может сказаться на качестве всего проекта по обустройству кровли.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

  • используются при наличии в доме опорных стен или перегородок;
  • монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
  • представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
  • изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

  • монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
  • незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
  • представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
  • не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Обустройство обрешётки и укладка покрытия

Стропильная система сверху обшивается обрешёткой — она служит своего рода подложкой для кровельного материала. Выбор типа обрешётки зависит от того, какое покрытие используется, и может быть сделан в пользу сплошной или разреженной конструкции.

При использовании рулонных кровель, мягких покрытий, черепицы и других штучных материалов подойдёт сплошная обрешётка. Деревянные доски укладываются с шагом не более 10 мм. Сплошная конструкция будет практичнее, если сделать её в два слоя, а между ними проложить гидроизоляционную прокладку из рубероида, изопласта или других рулонных покрытий. При правильном оборудовании прослойки гарантируется защита крыши от проникновения осадков и воздействия ветра.

На обрешётку в дальнейшем будет укладываться кровельное покрытие

Обустройство разреженной обрешётки осуществляется под листовую кровлю — металлочерепицу, шифер, профлист, ондулин. Высокая нагрузка от такого материала требует укладки бруса толщиной от 2–3 см, при этом расстояние между элементами конструкции должно быть до 60 см. Все деревянные части для защиты от гниения необходимо обработать специальными средствами.

Как только с укладкой обрешётки будет закончено, можно приступать к монтажу кровельного материала. Если требуется дополнительное утепление подкровельного пространства, то допускается монтаж твёрдых утеплителей — подойдёт экструдированный пенополистирол или пенопласт, а также мягкие материалы, например, минеральная вата. Обязательным условием выполнения утепления выступает обустройство пароизоляционного и гидроизоляционного слоя.

Видео: монтаж обрешётки под профнастил

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

  1. Простая крыша — поверхность распределена таким образом, что 100 м2 оборудовано 1–2 скатами.
  2. Крыша средней сложности — на каждые 100 м2 установлено 2–5 скатов.
  3. Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м2 более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной.

Если крыша имеет более пяти скатов, то она считается сложной

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

roofs.club

100 фото моделей и технология установки своими руками

Конек любой крыши представляет собой элемент, монтируемый там, где встречаются кровельные скаты. Технология укладки кровельного материала подразумевает образование открытого участка по завершении работ. Поэтому монтируемая деталь дополняется специальными средствами для защиты от проникновения насекомых, влаги и холодного воздуха, несмотря на то, что зазор между скатами составляет порой не больше 2-3 см.

Ниже речь пойдет о том, какие виды конькового элемента существуют, как его правильно монтировать.

Коньковый узел и его особенности

С обустройством конькового узла сталкиваются на последнем этапе создания кровельной конструкции. От того, насколько качественно будут выполнены монтажные работы, будет зависеть надежность всей крыши.


Основными задачами, на решение которых направлена установка, являются следующие:

Защита от пагубных факторов. Не обеспечив ее должным образом, можно столкнуться с гниением и полным разрушением всей стропильной конструкции, появлением гнезд, проникновением всевозможных насекомых, избавиться от которых не так просто.

Обеспечение должной циркуляции воздушных масс. В случае правильного монтажа конек работает в тандеме с вентиляционным зазором, обустроенным при установке обрешетки. Он пропускает теплый воздух, богатый парами, создавая условия для должной вентиляции.

Получение эстетически завершенной кровли. Будучи одновременно декоративным элементом, правильно подобранный профиль способен превосходно украсить все строение. Для наглядности можно ознакомиться с многообразием фото конька крыши, выложенным в сети, или обратить внимание на уже построенные дома.

Совет! Рассматриваемый дополнительный элемент лучше приобретать у того же производителя, что изготавливал сам кровельный материал. Тогда нет риска несовпадения по цвету.

Чтобы рассчитать количество, следует узнать длину кровельной конструкции по карнизу. К имеющимся значениям прибавляется 10-15% для обеспечения нахлеста и подгонки. Размеры коньков крыши бывают различными, стандарт длины составляет 2 метра, форму можно заказать по индивидуальным замерам.


Форма конькового профиля

Элементы кровельного узла выполняются из разнообразного материала: оцинкованного металла, керамики или асбестоцемента. Форм может быть три: простая (угол), в виде овала и с ребром буквой П. Простой можно изготовить самостоятельно, все зависит от наличия материала.

Конек для крыши из профнастила зачастую имеет именно эту форму. Овальные модели похожи на желоб, по краям которого устроены крепежные полочки. Имеются и дополнительные торцевые заглушки, поставляемые в комплекте.

Указанная модель подходит для мансардных домов. Декоративный потенциал кровельного элемента весьма велик, однако и стоимость его значительна. Ребро конька в виде буквы П также имеет вентиляционное пространство. Заглушки для него не нужны.

Виды профиля

Чтобы правильно подобрать коньковый профиль, нужно, прежде всего, ориентироваться на практические задачи, после уже исходить из эстетических соображений. Конек должен подходить к тому материалу, который настелен.

Конек крыши из шифера изготавливается из асбестоцемента, выглядит он как желоб в виде полукруга, оснащенный одной широкой крепежной полочкой. Для хорошей защиты он укладывается двумя слоями, чтобы полочка накрывала и тот, и другой скат.

На крыше из настоящей черепицы устанавливаются полукруглые керамические желоба. Отдельный элемент имеет небольшую длину, один из его концов выполняется в меньшем размере, что облегчает монтаж.

Металлочерепичным крышам идеально подходит деталь в форме овала. Конек крыши из металлочерепицы монтируется без особого труда, поскольку для работ не требуются специальные навыки и особый инструмент.

Мягкая кровля оборудуется коньком, который представляет собой специальную клеящуюся полосу. Возможен вариант с использованием небольших кусков мягкой черепицы, размещаемых вдоль зазора между скатами. Однако при такой технологии увеличивается риск образования протечек.

Процесс монтажа

Высокое качество кровельных работ обеспечивает надежную защиту от влаги и должную циркуляцию воздушных масс. Профессионалы своего дела советуют следующее:

  • коньковый брус следует оснастить дополнительным бруском, увеличивающим высоту;
  • зазор между скатами гидроизолируют при помощи диффузионной мембраны, рубероида или другого защитного материала.

Порядок работ по монтажу будет следующим. Сначала нужно наклеить вдоль зазора специальную вентиляционную ленту. Делается это на двух скатах. Установка ленты позволяет воздуху беспрепятственно проходить в подкровельное пространство.

Крепление профиля ведут с одного края, устанавливая первый элемент с выносом на пару сантиметров. Фиксация осуществляется при помощи саморезов или иного крепежа в зависимости от вида конька.

Сделав нахлест в пределах 10 см, размещается второй элемент и все последующие. На противоположном конце вынос должен получиться равным 2 см.

В случае необходимости профиль подрезается при помощи ножниц по металлу или другого соответствующего инструмента. Если предусматриваются заглушки, их устанавливают в обязательном порядке.

Совет! Поскольку в продаже имеются профили, предназначенные для разных вариантов угла наклона крыши, важно точно высчитать этот показатель. Всегда можно проконсультироваться с продавцом, чтобы избежать ошибок.

Фото конька крыши


mojdominfo.ru

Формы крыш частных домов: примеры и фото

Крыша — важнейший элемент дома, который помимо своих прямых функций придает уникальность и подчеркивает дизайн здания. Поэтому на этапе проектирования своего жилья к выбору формы крыши нужно подойти предельно внимательно. Рассмотрим всевозможные варианты верхней конструкции частного дома.

Содержание статьи:

Основные формы крыш

Двускатная и многощипцовая крыша

Одна из самых популярных форм крыши благодаря своей функциональности и простоте в монтаже. Состоит из двух скатов одинаковой длины. Двускатную крышу также называют щипцовой или фронтонной.

Разновидностью такой формы считается крыша saltbox (салтбокс). Отличие от двускатной заключается в том, что один из скатов значительно длиннее другого. Такая конструкция позволяет использовать полноценно верхний этаж в качестве мансардного, а также разместить под большим скатом жилую площадь (веранду или летнюю кухню) без возведения дополнительной пристройки.

Двускатная крыша Saltbox

Для таких типов подходит любые виды кровельных материалов, но чаще используют профилированные кровли: металлочерепица, профнастил, керамическая или композитная кровля, и еврошифер.

Складчатая крыша

Еще одной разновидностью двускатных крыш являются более сложные многощипцовые, образованные путем пересечения нескольких двускатных конструкций. Таким образом можно получить Т-образную, Г-образную или крестообразную (складчатую) крышу. Последняя идеально подойдет для домов квадратной формы. Такие сложные конструкции имеют один недостаток при монтаже кровли: большой процент отхода. Для его минимизации и экономии бюджета рекомендуем использовать для многощипцовых крыш мягкие кровельные материалы, например гибкую черепицу.

Ломаная (четырехскатная) крыша

Ломаная крыша

Является модификацией двускатной формы, но состоящей из четырех скатов. Благодаря «излому» каждого ската называется ломаной крышей. Также часто такой тип называют мансардной крышей благодаря большому чердачному пространству. Благодаря конструкции получается полноценный второй этаж при достаточно простом устройстве стропильной системы. В случае «холодного» чердака возводить ломаную крышу нет необходимости.

Вальмовая и шатровая крыша

Вид четырехскатной крыши, состоящий из двух треугольников и двух трапеций. Реже используется для мансардных этажей, но считается наиболее стойкой к воздействию атмосферных осадков, в особенности к сильным ветрам. Разновидностью вальмовой крыши является шатровая крыша. Отличие заключается в отсутствие трапецеидальных скатов. Все четыре ската имеют форму одинаковых треугольников. Такой тип используется при строительстве «квадратных» домов и небольших строений (например, беседка).

Как и в случае с щипцовыми конструкциями, вальмовые крыши имеют множество комбинаций. Часто используется в сочетании с двускатной или ломаной крышей, образуя полувальмовую форму.

Вальмовая крыша Шатровая крыша Полувальмовая крыша Сложная вальмовая крыша

Для уменьшения отходов кровли рекомендуется использовать битумную черепицу.

Мансардная крыша

Мансардная крыша

Если в России принято называть мансардным типом ломаную четерыхскатную конструкцию, то в Европе такие крыши имеют форму, состоящую из верхней вальмы и четырех скатов, расположенных под крутым углом. Такой тип крыши имеет все преимущества вальмовой конструкции и идеален в качестве мансардного этажа.

Купольный и конический тип крыши

Купольная или круглая крыша Коническая крыша эркера

Такой тип крыши либо не имеет острых углов, либо состоит из большого количества скатов, как правило, треугольной формы (в случае конической крыши). Из-за различныз модификаций такие формы часто называют «луковичной» или просто круглой. Данный тип применим к квадратным и круглым домам, а также часто используется в архитектуре зданий религиозной тематики (церкви, храмы, соборы, мечети…) и при строительстве конструкций башенного вида. Также часто можно увидеть такие формы у беседок или эркеров. В качестве кровельного материала для купольных крыш используются плоские листы, фальцевая кровля, гибкая черепица. Для больших сооружений можно использовать природные кровли: керамическую черепицу, сланец, дранку и даже камышовую кровлю.

Арочная крыша

Пример использования арочной крыши в частном доме

Такую крышу можно встретить практически в любом дачном участке. Теплицы, козырьки и навесы, покрытые поликарбонатом, являются простым примером арочной или сводчатой крыши. Совсем недавно такие крыши использовались при строительстве складских, промышленных зданий или спортивных сооружений. В настоящее время, благодаря разнообразному рынку строительных материалов и продвинутым технологиям строительства такой тип верхней конструкции применяется и в частном строительстве. Кровельные покрытия применяются по аналогии с купольными конструкциями.

Существуют и другие типы крыш, полученные комбинированием представленных выше или исторически связанные с архитектурным наследием того или иного государства.

Крыша «бабочка» (butterfly) Крыши в китайской архитектуре

krovportal.ru

Виды крыш частных домов с фото и описанием. Крыши с мансардой и их кровля

Крыша дома

Крыша дома – это его защита. Зимой она укрывает от снега, а летом от солнца и дождя. Правильное архитектурное решение позволит сделать её не только прекрасным элементом дизайна здания, но и рационально использовать чердачное помещение.

Крыши частных домов фото и их разновидности

При проектировании постройки важно подобрать правильную конструкцию крыши, отталкиваясь от формы постройки и её предназначения. Существуют разные виды крыш, отличающиеся количеством скатов и вальм. Рассмотрим основные из них.

Односкатные крыши домов фото

Односкатные крыши домов фото

Односкатная крыша является самой простой из всех вариантов. Её конструкция довольно проста, а установка стоит недорого. Монтаж заключается в опоре полотна на внешние стены здания разной высоты.

Чаше всего этот вид используют для хозяйственных построек, складских помещений и гаражей. Имеет довольно непримечательный вид, поэтому очень редко применяется в постройке коттеджей и дач. Самым большим минусом данной крыши является невозможность использования чердачного пространства из-за её формы.

Двускатные крыши фото

Двускатные крыши фото

Самый распространенный вид, встречающийся в поселках. Это классический вариант крыши, состоящей из двух частей. Они не обязательно должны быть равных размеров, и могут располагаться под разными углами. Две части опираются о стены здания и соединяются между собой металлическим коньком. Также их называют щипцовыми. Этот вариант идеально подходит для оборудования чердака. Боковые внешние стенки (торцы) называют фронтонами. Такая крыша является наиболее практичной и функциональной.

Вальмовая крыша дома фото

Это усложненный тип двускатной крыши. Отличается наличием треугольных скатов вместо фронтонов, еще их называют вальмами. Такую конструкцию будет сложно спроектировать и установить самостоятельно, поэтому лучше доверить это профессионалам.

Вальмовая крыша дома фото

Чаще всего на данных крышах имеются окна на треугольных скатах. Этот вариант отличается эстетичным видом и пользуется наибольшим успехом при постройке частных особняков. Такая кровля более устойчива к порывам ветра и обильным осадкам.

Разновидностью вальмовой крыши является шатровая. Состоит из нескольких треугольных скатов (4 и более), которые сходятся вверху в одну точку, а между собой соединяются металлическими коньками.

Ломаная кровля фото

Ломаная кровля фото

Более усложненный вариант двускатной. Такие крыши частных домов идеально подходят для постройки мансард. Конструкция состоит из двух скатов, имеющих излом. Такая форма позволяет устанавливать окна на фронтонах и максимально использовать чердачную площадь. Она более устойчива к ветру, благодаря своей обтекаемости.

Комбинированная крыша

Фото крыш частных домов этого типа чаще всего встречаются в популярных строительных журналах, так как они считаются наиболее красивыми и необычными. Это самый сложный и затратный вариант. Может включать в себя все вышеперечисленные виды. Такая крыша имеет нестандартные формы, как и здание.

Виды крыш — комбинированная

Разная высота стен позволяет создавать множество открытых и закрытых балконов и веранд. Большое количество составляющих частей понижает устойчивость покрытия к плохим погодным условиям, а множество стыков являются первопричиной протекания и порчи кровли. Поэтому для постройки необходимо использовать только качественные и дорогостоящие материалы.

Особенности крыши домов с мансардой фото

Мансардная крыша фото — детская

Крыши домов, состоящие из двух или более скатов, в большинстве случаев обустраивают под мансарду. Это не только красиво и уютно, но и рационально. Чтобы не засорять чердак ненужными вещами, целесообразнее оборудовать его под отдельную жилую комнату.

Мансардная крыша фото и ее преимущества

Обустройство чердака имеет свои плюсы:

  • увеличение жилой площади и её рациональное использование;
  • улучшение внешнего вида здания;
  • внутренняя отделка увеличивает плотность постройки;
  • быстрота и легкость оборудования;
  • невысокая стоимость новообразовавшейся жилой площади.

Крыша мансардного типа варианты

Крыша мансардного типа варианты — двухъярусная

Наиболее простой является мансардная крыша конструкция которой имеет треугольную форму, то есть находится под двумя ровными скатами.

Мансардные крыши частных домов фото:

  • одноярусная — сочетается с двухскатной или ломаной крышей;
  • одноярусная — с выносными консолями;
  • двухъярусная — с использованием смешанных опор.

Выбор типа мансарды полностью зависит от конструкции здания и инженерных расчетов. Также важную роль играют материалы для отделки, они должны соответствовать показателям предполагаемой нагрузки на поверхность.

Использовать помещение можно в любых целях: от детской комнаты до спортзала. Также это может быть библиотека или вовсе оранжерея (подразумевает наличие больших окон).

Так как мансарда находится непосредственно под крышей, то такую комнату следует хорошо утеплять. Для этого подойдет минеральная вата ТехноНиколь толщиной до 100 мм. Также необходимо позаботиться о гидроизоляции комнаты с помощью влагозащитной мембраны, например, ИЗОСПАН А плотностью 110 г на м².

Установка мансардных крыш

Прежде чем заниматься установкой, необходимо сделать экспертную оценку здания. Все работы по планированию и сборке лучше поручить профессионалом, поскольку малейшая ошибка может обойтись очень дорого. Чтобы несущие стены выдержали вес конструкции, для постройки используют легкие и прочные материалы, такие как деревянный брус или легкий металл. Не допускается использовать камень или цементный раствор.

Виды кровли крыш

Кровельное покрытие мансарды должно быть легким, но при этом устойчивым к механическим воздействиям. Его основная функция – это отвод дождевой и талой воды. Не последнюю роль играет и внешний вид. Красивая и аккуратная крыша привлекает внимание и облагораживает здание.

Виды кровли — металлочерепица

Виды кровли

Такие материалы, как листовой шифер или керамическая черепица, использовать не стоит из-за большого веса. Рассмотрим наиболее подходящие:

  • Металлочерепица. Это универсальный кровельный материал. Он довольно легкий (5 кг на 1м²) и состоит из листов оцинкованной стали. Металлочерепица очень скользкая, поэтому в зимнее время следует ограждать придомовую территорию на случай сползания большого количества снега. При покупке данной кровли лучше отдать предпочтение проверенным импортным производителям, например, Руукки (Финляндия) с толщиной листа 0,5 мм.
  • Битумная черепица. Мягкое кровельное покрытие, состоящее из небольших листов разнообразных форм и расцветки. Обладает хорошей гидро- и шумоизоляцией (например, во время дождя или града). Такая черепица проста в использовании, а по практичности не уступает металлической. Срок её эксплуатации может достигать 50 лет. Одним из ведущих производителей является Ruflex Runa (Россия).
Виды кровли – битумная черепица

Полимерная черепица. Самый экономный, но непрактичный вариант. Покрытие состоит из песка и пластиковых отходов (тара, ПВХ пленка и т.п.). Срок его службы невысок, а стоимость установки сравнима с керамической черепицей.

Итог

Крыша – это защита жилища. Её внешний вид говорит о вкусах владельцев и выражает индивидуальность каждого здания. Правильная форма и конструкция являются залогом долгого срока службы, а обустроенная мансарда позволяет расширить жилую площадь.

vsadu.ru

Какие бывают крыши? | Домфронт

Крыша над головой

Нет, наверное, такого человека, который не мечтал бы о собственном доме: кому-то хотелось бы жить на вилле у моря, кому-то — в шале возле горного озера, а кому-то — в городском особняке. Вкусы у каждого свои, но перспектива проживания в собственном доме объединяет всех: и богатых, и бедных. А что главное в доме? Полы, очаг, стены, лестница, чердак или, может быть, двор? Нет, главное — это крыша. Именно крыша защищает дом и его жильцов от дождя, снега или палящего солнца. Не зря ведь фраза «крыша над головой» стала синонимом слов «дом», «жилище». Мы не говорим «полы под ногами» и не советуем «сначала обзавестись стенами».

Отношение к крышам всегда было особым: во-первых, оригинальные крыши зачастую становятся главным украшением здания. Во-вторых, плоские крыши высоких строений привлекают многих романтиков перспективой посмотреть на город с высоты птичьего полета. Ну а в-третьих, крыша по-прежнему является основной защитой дома: причем защищать она может, в зависимости от конструкции, не только внутреннее пространство, но и фасад, балкон, террасу. Есть несколько основных типов крыш. Выбор должен зависеть в первую очередь от климатических особенностей региона и от архитектуры фасада здания.

Какие бывают крыши? Типы крыш

Скатные крыши

В России, как и в США, а также в большинстве европейских стран наиболее распространены наклонные крыши. Специалисты называют их скатными. Скатные крыши — это общее определение, которое относится к огромному количеству разнообразных конструкций крыш.

Чердачная скатная крыша русской избы. Фото с Википедии

Начнем с того, что скатная кровля может быть чердачной и бесчердачной. Если под крышей — чердак, то сама крыша делается без тепловой изоляции. Хотя если чердак планируется отапливать, крышу утепляют. То же самое относится к бесчердачным крышам: если под ней будет отапливаемое помещение, крышу утепляют, чтобы предотвратить потерю тепла. Чердак постепенно изживает себя, на смену ему приходит мансарда.

Скатные крыши различаются и по конструкции. На Руси всегда были наиболее распространены двускатные крыши. Впрочем, везде, где много осадков, крыши, как правило, традиционно двускатные: это относится не только к русским избам, но и к западноевропейскому фахверку, и к альпийскому шале, и к финскому деревянному домику. Двускатные крыши еще называют щипцовыми и классическими.

Двускатная отвесная крыша, сильно выступающая над стенами дома, — это отличительная черта домов в стиле шале

Двускатная крыша обычно опирается на стены равной высоты (в отличие от односкатной). К двускатным относят и не самые традиционные для нас решения с неравномерным углом наклона ската и так называемые ломаные крыши. Ломаные крыши называют также мансардными: каждый скат такой крыши представляет собой прямоугольник. Соединяются эти прямоугольники под тупым углом.

Ломаная крыша голландского колониального домика

Односкатные крыши на Руси использовались в основном при строительстве подсобных, хозяйственных построек. Да и сейчас такую крышу у нас выбирают чаще для веранд, террас, складов и т.п. В английском языке, например, такая крыша называется сарайной.

Домик на берегу с односкатной крышей. Designed by Vandeventer & Carlander Architects (USA)

Что представляет собой односкатная крыша? Ее несущие конструкции опираются на разноуровневые наружные стены. Возможно, кому-то такая скатная кровля кажется менее привлекательной, чем двускатная или многоскатная, но некоторые здания с односкатной крышей выглядят очень оригинально и привлекательно. Идея с односкатной кровлей входновляет многих современных архитекторов. Понятно, что односкатная крыша — это самый экономичный вариант.

Односкатная крыша (фото с сайта atelier-bnk.co.jp)

К скатным также относится вальмовая крыша. Вальмовая крыша имеет дополнительные скаты, образуемые вальмовыми стропилами. По сути, вальмовая крыша состоит из двух конструкций: двускатной крыши, не полностью закрывающей дом по длине, и двух вальм, которые закрывают оставшееся пространство.

Вальмовые крыши еще называют четырехскатными (два ската крыши и две вальмы). Вальмы, как правило, по форме представляют собой треугольники, в то время как скаты крыши — трапеции.

Сложная вальмовая крыша

Вальмовая крыша имеет свои разновидности: это, например, полувальмовая крыша, торцевые скаты которой (треугольники) имеют небольшой размер и не доходят до карниза. Вальмовые стропила стыкуются с коньком двускатной крыши, а если их стыковать не с коньком, а с крайними стропилами двускатной крыши, то получится датская крыша, тоже являющаяся разновидностью вальмовых крыш. В Японии и Китае тоже строят дома с такой крышей, которую мы называем датской.

Датская крыша

Фахверк с датской крышей

Полувальмовая крыша. Домик в пригороде

Еще одна разновидность скатных крыш — шатровые крыши. Они могут состоять из четырех или более скатов в форме равнобедренных треугольников, вершины которых сходятся в одной точке. Такая крыша часто является главным украшением дома. Особенно она подходит для квадратных домов или строений с равносторонней многоугольной конструкцией. Крыша, конечно, красива — она напоминает пирамиду, но стропильная система ее очень сложна, поэтому устройство такой крыши обходится дороже.

Шатровые крыши

К скатным крышам относятся многощипцовые (многоскатные), которые применяются для покрытия зданий со сложной многоугольной формой. Крыши данного типа имеют несколько внутренних и выступающих углов. Устройство такой крыши требует особого мастерства от строителей.

Многощипцовые крыши

В отдельную категорию можно выделить дома конструкции типа «шалаш», где скатная крыша является одновременно и стеной здания. Такие дома строятся в некоторых странах. Иногда данную конструкцию используют архитекторы для создания необычных по архитектуре модерновых строений.

Типичный домик на Мадейре. Фото: Markus Bernet

Купольные крыши

Сейчас становится все более распространенным и популярным строительство так называемых купольных домов. Они строятся по нескольким технологиям. Во многих случаях только одна пятая высота дома — это стены, и четыре пятых — купольная крыша.

Купольный дом

Впрочем, купольная крыша встречается не только в купольном строительстве. Такие крыши выбирают для перекрытия целого здания, имеющего круговые очертания. Хотя если речь идет о здании со сложной архитектурой, то купольная крыша может перекрывать только некоторые круглые элементы здания.

Купольная крыша, если речь не идет о купольных домах, образуется изогнутыми элементами каркаса и укрупненными элементами настила. В купольных домах весь купол — это крыша. Купол в данном случае — это особый каркас из брусьев, который впоследствии заполняется утеплителями и обшивается как внутри, так и снаружи фанерой или другими материалами.

Конические крыши

Конические крыши тоже применяются для зданий с круговыми очертаниями. На Руси конические крыши делали еще в древности, покрывая ими башни и башенки. Сейчас конические или конусные крыши снова популярны для домов в винтажном стиле. Конические крыши бывают каркасные, состоящие из кругового каркаса и настила, или самонесущие с конической оболочкой настила.

Сложная крыша с коническими элементами для скругленных элементов здания

Плоские крыши

В строительстве жилых домов плоские крыши гораздо реже находят применение. Хотя в южных странах плоские крыши встречаются довольно часто, но зачастую их делают с небольшим уклоном для стока воды. Плоские крыши хороши тем, что на них можно устраивать открытые террасы, разводить летний сад и оборудовать место для отдыха. Однако в нашем климате плоская крыша не очень-то приживается.

Парк на плоской крыше

Необычные крыши

Встречаются, конечно, оригинальные крыши, но они, как правило, относятся к одному из перечисленных типов крыш. Архитектор вносит какие-то коррективы в конструкцию крыши, однако устраивается она, как правило, по традиционной, проверенной веками технологии.

Хотя порой встречаются действительно необычные решения, глядя на которые, неспециалисту сложно сразу определить, к какому типу крыш они относятся. Как правило, необычные крыши украшают современные здания музеев, ресторанов, театров и т.п. Для строительства жилых домов чаще всего выбираются традиционные скатные крыши.

Необычные крыши, оригинальные крыши, красивые крыши: фото

Архитектор Adrian James

Крыша церкви в США, Колорадо. Форма крыши: гиперболический параболоид. Фото обнаружено на сайте modmidmod.com

Крыша здания музея ракушек в провинции Далянь Китая

То ли крыша, то ли стена. Здание кафе в Японии. Скатная крыша одновременно является стеной здания. Дизайн: Suppose Design Office

Дом с очень необычной крышей спроектировали Harrisons & White (Австралия). Дом находится в пригороде Мельбурна

Многощипцовая скатная, но со скругленными формами, крыша-ромашка. Здание находится в Рио (Бразилия)

Крыша оригинальной конструкции «Бабочка». Дизайн:  Robert M. Cain via Contemporist

Ультрасовременный дом с односкатной изогнутой крышей (designed by Max Pritchard Architect)

Эковилла с садом на крыше (сайт авторов проекта: twspartners.com)

«Сказочный» домик. Фото взято с сайта pixdaus.com

Оригинальные крыши домов в Китае

Плоская круглая крыша. Вилла в Турции

Читайте ещё по теме:

Дом в стиле шале

Нестандартные окна: как их изготавливают

Основание под напольное покрытие

www.domfront.ru

Виды крыш по конструкции + фото

При строительстве зданий используется много типов конструкций крыш, каждый из которых имеет свои преимущества и недостатки. Различные виды отличаются функциональностью и внешней привлекательностью, которая обеспечивает особый взгляд на стиль строения.

Все конструкции можно разделить на два типа:

  • плоские;
  • скатные.

Виды конструкций

Плоский тип

Плоские крыши, имеют преимущество в сравнительной дешевизне их постройки. Часто для их создания используется обычный бетон, который наделяет конструкцию повышенной прочностью. Но в плане архитектурной привлекательности сильно проигрывают постройкам со скатным типом. К тому же у них отсутствует чердак, который просто незаменим для владельцев частного дома, поскольку на нем можно хранить множество вещей.

Плоская крыша имеет небольшой наклон в 3 градуса для стекания осадков. Это позволяет не собираться на ее поверхности дождевым лужам, но вот в зимнее время при больших снегопадах талая вода постоянно на ней задерживается. Как следствие влага сможет просачиваться внутрь помещения, особенно если при строительстве были допущены ошибки. Плоский тип позволяет соорудить на крыше палисадник, бассейн или террасу. Такое решение устраняет проблему недостатка пространства во дворе.

Скатный тип

Скатная крыша является самым распространенным типом перекрытия. Ее стороны имеют большой уклон, в результате чего на ней не задерживаются осадки. Но главное ее преимущество − это увеличение полезной площади, поскольку пространство под ней можно оборудовать как чердак или мансарду.

Стоимость сооружения выше, чем у плоской крыши, ведь требуется много строительных материалов, таких как: доски, балки, утеплитель и кровля. Если пространство под ней использовать только как чердак, то процесс постройки обойдется значительно дешевле, чем при выборе мансарды.

При строительстве чердачного типа можно отказаться от утеплителя и не использовать материалы для внутренней обшивки. Таким образом, изнутри будет видно обрешетку и кровлю. Главным теплоизолятором для помещения с такой крышей выступит потолок. Доступ на чердак можно организовать как изнутри дома, так и снаружи, оборудовав небольшую дверцу и приставив к ней лестницу.

Мансардный тип позволяет увеличить жилую площадь помещения, и использовать пространство под крышей как дополнительную комнату.

В этом случае с помощью обшивки необходимо скрыть кровельный материал и обрешетку, а между ними нужно поместить утеплитель. Дополнительно требуется удобная ступенчатая лестница для выхода на мансарду. Также к потолку ставятся повышенные требования по прочности, ведь он должен легко удерживать тяжелую мебель. Потребуется установка окон, чтобы полученная комната не походила на подвальное помещение.

Скатный тип крыш имеет отличие еще и по геометрической форме. Именно это является главной чертой, которая заметна снаружи здания и придает ему архитектурную ценность. По геометрии конструкции можно выделить такие основные виды:

  • односкатная конструкция;
  • двускатная конструкция;
  • вальмовая конструкция;
  • полувальмовая конструкция;
  • шатровая конструкция;
  • многощипцовая конструкция;
  • ломаная конструкция;
  • купольная конструкция;
  • коническая конструкция;
  • бабочка;
  • bonnet;
  • комбинированная конструкция.

Односкатный вид

Этот вид еще называют навесом или моноскатом. Главное преимущество в дешевизне и простоте строительства. На возведение требуется минимум времени и сил. Чаще всего применяют при строительстве сараев, гаражей и других хозяйственных построек. Иногда встречается на жилых домах.

Хорошо справляется с осадками, по кровле легко ходить, что весьма удобно при необходимости провести ремонт или убрать упавшие с деревьев листья. Недостаток заключается в том, что в связи с уклоном образуется разное расстояние от пола до потолка, это хорошо видно на фото.

Полученную неровность можно скрыть, выровняв потолок изнутри здания по его нижнему уровню. Но полученный чердак совершенно непрактичен, поскольку передвигаться неудобно по причине его небольшой высоты. Иногда это подкровельное пространство в самом большом месте не достигает и полуметра, что делает его отличным жилищем для грызунов и других вредителей. Поэтому приходится мириться с неровными потолками, чтобы не создавать условий для нежелательных гостей.

Двускатный вид

Этот самый распространенный вид, который издавна используется в строительстве. Как видно на фото крыша имеет два ската, их большой уклон не позволяет осадкам задерживаться на поверхности кровли.

Ее достаточно легко перекрывать любыми кровельными материалами, поскольку она представляет собой две прямоугольные плоскости. Это позволяет уложить листы шифера, металлочерепицы или любого другого кровельного материала целиком, не разрезая их на куски или сложные геометрические фигуры.

Двускатное перекрытие, позволяет создать аккуратный чердак или мансарду. К тому же ее боковые стенки, которые называются фронтонами, можно строить из того же материала что и стены здания. Для ее возведения очень важно подобрать длинную и ровную древесину, которая обеспечит необходимую жесткость всей конструкции.

Вальмовая конструкция

Подобна двускатной крыше, но вместо прямых фронтонов имеет два дополнительных ската треугольной формы, которые начинаются от боковой стены здания и идут до начала конька. Вальмовый вид крыши можно увидеть на фото.

Таким образом, получается 4 части, которые обеспечивают отличное распределение осадков по сточным трубам. Данная конструкция более сложная в возведении, и несет ряд трудностей, вызванных необходимостью срезать под углом листы кровельного материала. К тому же нужна высокая точность, поскольку зазоры на соединение скатов должны быть минимальными, чтобы их можно было перекрыть.

В случае желания обустроить мансарду, такой тип перекрытия будет неудобным, так как высота потолка у полученной комнаты уменьшается со всех четырех сторон. Использование подкровельного пространства в качестве чердака вполне себя оправдывает, и несет намного меньше неудобств.

Полувальмовая конструкция

Еще ее называют голландской. Напоминает что-то среднее между двускатной и вальмовой. Внешне достаточно привлекательная, поэтому встречается повсеместно. Как видно на фото ее фронтоны построены как продолжение боковых стен здания и имеют форму трапеции.

Поскольку фронтон не доходит до начала кровли, то это пространство заполняет небольшой треугольный полувальм.

Такое конструктивное решение позволяет сохранить полезное пространство под крышей, и при этом придать ей необычную форму. Фронтон может оснащаться полноразмерным окном, что обеспечит хорошее освещение чердака или мансарды.

Шатровая конструкция

Вид крыши с четырьмя и более скатами треугольной формы, которые сходятся в центре, образуя форму шатра или пирамиды. Эту конструкцию применяют для зданий, основание которых имеет форму квадрата или правильного многоугольника. Отсутствие конька на вершине крыши достаточно редкое архитектурное явление для частных домов, но нельзя отрицать внешнюю привлекательность такого решения.

Стоит обратить внимание, что размеры каждого ската совершенно ровные. Поэтому правильная форма основания здания, является главным требованием, чтобы соблюсти все пропорции. Пирамидальная модель позволяет эффективно противодействовать сильному ветру, поскольку площадь поверхности, которая подпадает под его воздействие минимальная. Дом с шатровым перекрытием, изображенный на фото, оснащен большим количеством окон, что позволяет обеспечить хорошее освещение чердака.

Многощипцовый вид

Конструкция с большим количеством коньков. Применяется только для зданий необычной формы, что позволяет объединить их и придать целостность. Это очень популярный способ кровли для таунхаусов, что видно на фото, поскольку позволяет создать много отдельных мансард или чердаков. Ее строительство подразумевает использование сложной геометрии стропил, что требует длительных вычислений и огромной точности. Такая крыша имеет много скатов соединенных с соседними под углом, который называется ребром.

В системе обрешетки образуется множество соединений, что требует установку дополнительных элементов жесткости, утяжеляющих конструкцию. В ребро также устанавливается специальная часть под названием ендова, по которому осадки стекают к сточной трубе. Ошибки при проектировании и некачественном исполнении могут привести к протеканию. Проводить ремонт многощипцовой конструкции достаточно трудно, поскольку сложно осуществить доступ к некоторым частям кровли.

Ломаный вид конструкции

Самый удобный вид для строительства мансарды. На фото видно, что внешне она напоминает двускатную крышу, которая имеет дополнительные изломы.

Это позволяет поменять угол уклона перекрытия, делая его нижнюю часть приближенной к вертикальному положению. Ее внешний вид позволяет прибавить зданию габаритов, делая его больше не только визуально, но и фактически. Такая мансарда вполне может считаться еще одним этажом, поскольку имеет площадь почти равную основанию постройки, что прекрасно видно на фото.

Купольная и коническая конструкция

Такие крыши представляют собой купол или конус. Встречаются очень редко в связи со сложностью из возведения и некоторыми техническими особенностями. Коническая используется для маленьких или декоративных зданий, а ее форма позволяет применять только гибкий кровельный материал или черепицу. Такое перекрытие чаще всего можно встретить на башнях замков. На фото изображено удачное применение конической конструкции для кровли части загородного особняка.

Купольная система встречается в странах с сухим климатом, и для наших широт является неудачной, поскольку традиционно крыша строится из кирпича в виде полусферы, которая сверху покрывается штукатуркой. При строительстве каркаса можно использовать и дерево, но не так много кровельщиков способных создать правильную форму купола. Для ее адаптации под климат с большим количеством осадков необходимо использовать кровельные материалы, а не штукатурку. Как видно на фото, купольный тип отлично смотрится на круглых постройках.

Бабочка

Еще один интересный вариант, имеющий достаточно простую конструкцию. Она представляет собой двускатную крышу вогнутую внутрь, напоминая крылья птицы или бабочки. Необычное исполнение делает ее привлекательным решением, на фото можно увидеть, что в ней отсутствует подкрышное пространство, поэтому о чердаке или мансарде можно забыть.

Осадки, которые попадают на ее поверхность, скатываются в центр строения после чего попадают в водосточные трубы. Такое технологическое решение совершенно неприемлемо для климатической зоны с большими снегопадами. Небольшой уклон внутрь только поспособствует накоплению большого количества снега, которые сможет провалить перекрытие. Поэтому стоит отказаться от такого варианта, или подготовится к необходимости счищать снег вручную.

Bonnet

Очень необычная крыша, распространенная на Западе, чаще всего ее можно встретить на фото чем в реальной жизни, ведь у нас она практически не применяется. Представляет собой ломаную двускатную или вальмовую крышу, нижняя часть которой лежит под небольшим углом. Это позволяет органично накрыть веранду, и вынести ее пределы далеко вперед от стен строения.

В летнее время она обеспечивает затенение и скрывает от дождя очень большое пространство. Для поддержания ее за пределами строения устанавливается целая серия опорных столбов. Конструкцию bonnet используют для перекрытия одноэтажных домов любой площади.

Комбинированный вид

Эта конструкция собирает в себе элементы из нескольких видов. Она позволяет придать зданию величие, особенно хорошо смотрится на строениях с большой площадью. Сложность ее возведения заключается не только в проектировании, но и в обеспечении плавного перехода и соединения участков с разной формой и углом наклона. Не каждый кровельный материал сможет это обеспечить и к нему выдвигаются особенные требования.

Внешне такая крыша очень высокая, но в большинстве случаев это не несет полезного применения. Фактически является просто красивым и дорогим решением. Если не брать в расчет функциональность, то комбинированный тип по праву можно назвать самым привлекательным. И не всегда полезное применение можно считать главным, поэтому такой вид имеет право на существование.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
