Шкаф купе своими руками. Как самостоятельно сделать встроенный шкаф купе. Инструкция. Видео

Содержание:

• Определяем место расположения будущего шкафа
• Чертежи и схемы
• Материалы
• Подготовительные работы
• Сборка шкафа купе
• Видео инструкция по сборке

   В данной статье хочу рассказать как сделать встроенный шкаф купе своими руками. Процедура достаточно трудоемкая так, что читайте все тщательно и строго следуйте инструкциям.

   Если  в вашей квартире все имеющиеся шкафы и комоды уже заняты, но при этом существуют вещи, которые требуется где-либо разместить, самым оптимальным вариантом решения данной проблемы будет изготовление своими руками встроенного шкафа купе. Тем более, что самостоятельное изготовление мебели обойдется гораздо дешевле, чем ее приобретение в магазине или выполнение по индивидуальному заказу.

Определяем место расположения шкафа

   Первоначально следует определиться с местом, в котором будет располагаться встроенный шкаф-купе.

В современных интерьерах часто предусматривается ниша из гипсокартона под встроенный шкаф. Так же пожно сделать шкаф во всю стену, он получится тоже встроенный.

   Если вы делаете не встроенный шкаф купе, то ничего вырезать в стенах не нужно.

Чертежи и схемы

   Затем, исходя из размеров ниши, ее длины, ширины и глубины, нарисовать эскиз (чертеж) будущего шкафа-купе. В данном документе должны быть учтены такие моменты, как количество секций, количество полок, расстояния между полками, ширина и высота секций, а также предусмотреть наличие дополнительных опций, как, предположим, мини-бар или ниша для телевизора. Смотрите некоторые чертежи шкафов купе, сделанных своими руками.

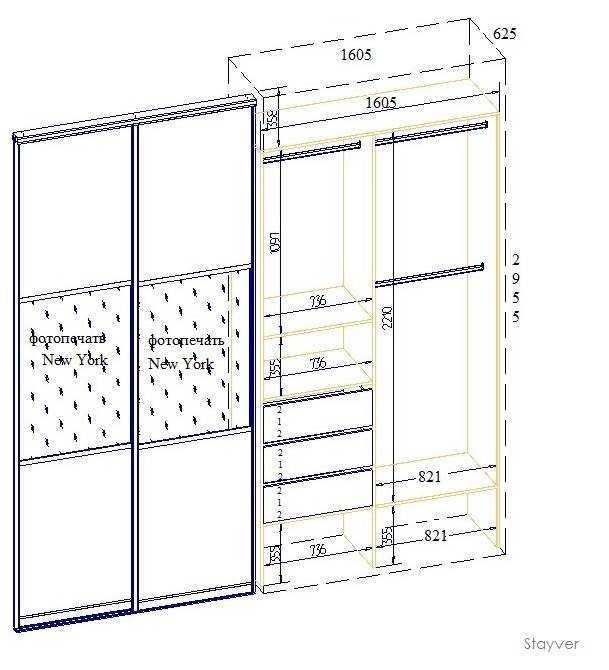

Фото 1. Чертеж среднего шкафа купе

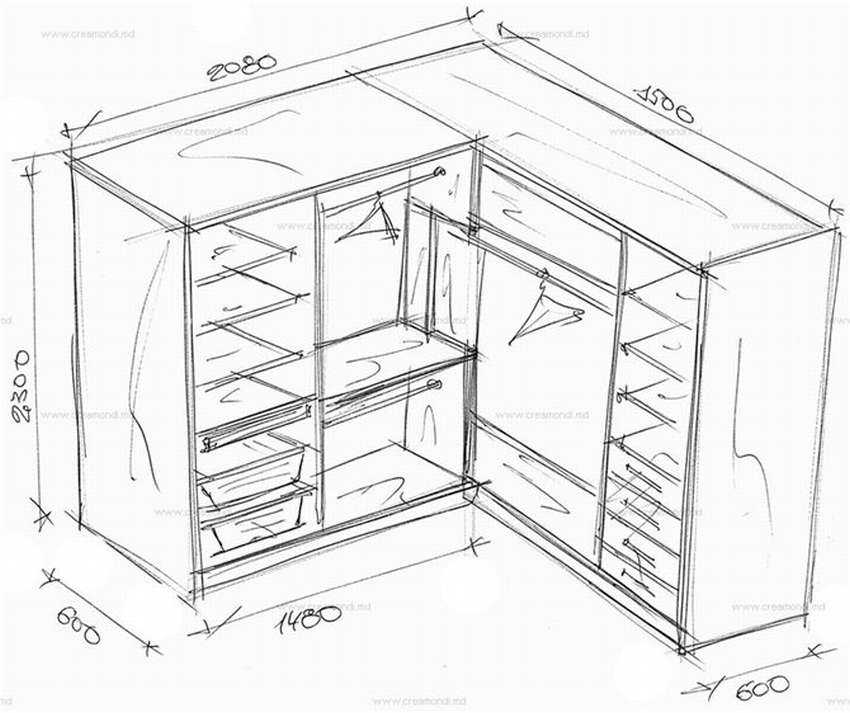

Фото 2. Чертеж узкого шкафа купе

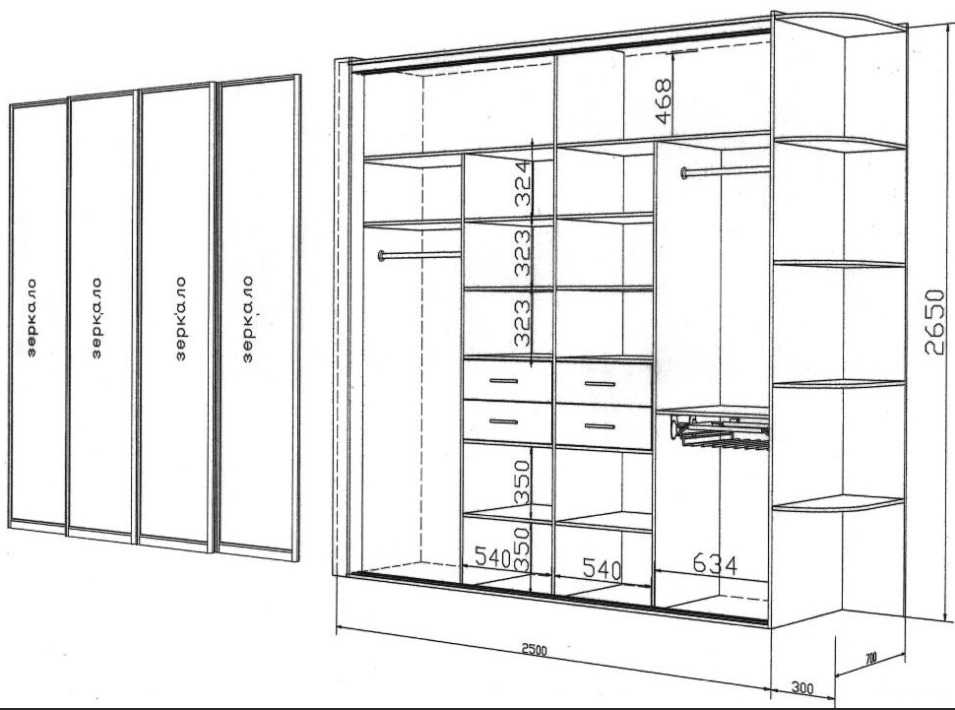

Фото 3. Чертеж шкафа купэ

Фото 4. Чертеж шкафа купэ

Фото 5. Чертеж шкафа купэ

Фото 6. Чертеж шкафа купэ

Необходимые материалы

   После того как чертеж шкафа готов, необходимо рассчитать количество необходимого материала и мебельной фурнитуры и приобрести все необходимое в специализированных магазинах. Кстати, многие точки, продающие ДСП (материал для изготовления дверей, стен) могут выполнить разрезание целого листа ДСП по указанным заказчиком размерам. Таким образом, вы получите заготовки дверей, стен и полок будущего встроенного шкафа-купе.

   Если вы хотите зеркальные или стеклянные двери для будущего шкафа купе, то заказывать придется их заранее, вряд ли в магазине найдутся заготовки с вашими размерами.

   Кроме всего прочего, вам понадобится роликовая система и фурнитура (ручки, крепежи, заклепки, уголки). Благо на строительном рынке их огромное количество.

Подготовительные работы

   Перед началом работ, связанных со сборкой шкафа купе, пространство ниши следует подготовить самым тщательным образом. Подготовка заключается в выравнивании всех стен, пола и потолка ниши.

  Выравнивание выполняется соответствующими строительными смесями, предназначенными для шпаклевки. Они готовятся согласно инструкций заводов изготовителей, а затем посредством шпателя накладываются на поверхности, требующие выравнивания.

  После высыхания шпаклевки, выровненные поверхности следует обработать антисептическими составами, при желании, стены ниши можно покрасить водоэмульсионной краской, имеющей такой же цвет, как у ДСП будущего шкафа-купе.

Сборка шкафа купе

   Собрать шкаф купе своими руками достаточно просто. Монтаж начинается с установки листа ДСП, выполняющего функцию пола конструкции. Его установка требует тщательного выравнивания, так как от точности его горизонтального положения зависит внешний вид всей будущей конструкции. Горизонтальность проверяется посредством строительного уровня, при необходимости в нужные места вставляются деревянные подставки соответствующих размеров.

   После того как нижний лист установлен следует приступать к монтажу боковых стен и перегородок различных секций. Все эти конструктивные элементы крепятся к нижнему листу посредством уголков и саморезов. Уголки лучше выбрать металлические так, как они прочнее пластмассовых.

  При монтаже вертикальных составляющих встроенного шкафа купе, также, требуется очень тщательно проверять вертикальность и, в случае необходимости, корректировать ее.

   Этап сборки основы конструкции заканчивается установкой верхнего листа ДСП, который крепится к торцу боковых стен и перегородок секций теми же уголками и саморезами. После того, как собрана коробка будущего шкафа, ее следует вставить в нишу и закрепить к ее стенам. Для этого потребуется усилие нескольких человек, которые поместят основу шкафа в заранее подготовленное место с идеально горизонтальной нижней плоскостью.

  Закрепление конструкции к боковым стенам выполняется посредством сверления отверстий в боковых стенах шкафа и части стены ниши и последующей фиксации посредством дюбелей соответствующего размера.

   На следующем этапе следует выполнить размещение горизонтальных полок в соответствии с разработанным ранее эскизом шкафа купе. Вообще-то, установку горизонтальных элементов можно выполнить двумя способами.

• Первый способ более трудоемкий и продолжительный по времени, он предусматривает установку полок в тело конструкции после того, как она уже закреплена в проеме ниши. В этом случае к боковым стенкам и вертикальным перегородкам в требуемом месте закрепляются мебельные уголки, предназначенные для поддержки полок, и на них устанавливаются сами полки.
• Второй способ предусматривает выполнение необходимого количества отверстий в боковых стенах и вертикальных перегородках, а также отверстий в торцах боковых элементов, до начала сборки основы. Полки устанавливаются на свои места посредством соединения паз-шип, операция выполняется на этапе сборки основы. Это способ гарантирует более высокую точность установки полок, однако в этом случае общий вес конструкции значительно увеличивается и, соответственно, при размещении основы в проеме ниши потребуются усилия большего количества человек, чем при установке основы без полок.

Какой способ более предпочтительный – дело вашего выбора.

   Далее, предстоит установка зеркальных движущихся дверей на направляющие. Направляющие и подвижные ролики следует приобрести в магазине, занимающемся продажей мебельных аксессуаров. Из цельной полосы направляющей, приобретенной в магазине, следует вырезать две полосы необходимой длины для последующего закрепления внизу и вверху основы шкафа. Крепление выполняется с учетом параллельности этих элементов, посредством саморезов.

   Теперь о дверях. Двери, как и все остальные элементы, могут быть вырезаны из цельного листа по соответствующим размерам на этапе приобретения исходным материалов. Зеркало необходимого размера на поверхности двери закрепляется при помощи средства, называемого «жидкие гвозди для поверхности зеркал». Думаю, не стоит говорить о том, чтобы зеркало было закреплено ровно.

  Подвижные ролики, предназначенные для движения двери по направляющей, закрепляются в определенных местах двери – в ее нижней и верхней части на саморезы.

После того как все двери подготовлены, они имеют зеркала и ролики, следует выполнить их установку на основу.

   Таким образом, в процессе изготовления шкафа-купе собственными руками нет ничего сложного. Все что для этого надо, это фантазия, наличие навыков работы со столярными инструментами и огромное желание.

Шкаф купе своими руками видео

Еще один способ устройства шкафа купе. Видео

чертежи, описание изготовления, схемы с размерами

Главная » Комнаты » Мебель

Опубликовано: 10.07.2017Рубрика: МебельАвтор: Andrey Ku

Шкафы купе популярны вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если знать особенности конструкции, расчетов и монтажа.

Виды шкафов купе – из какого материала, где установить

Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам. Самым удобным местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.

Виды простых шкафов купе

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, а встроенный шкаф разделяет помещения. Купе можно установить в коридор у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.

Корпусные раздвижные шкафы применяются также для зонирования помещений. Они не имеют тыльной стороны, у них две лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту каждой женщины – шкаф превращается в гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена схема большого шкафа-купе для прихожей.

Для купе подходят многие материалы, среди них – ламинат, вагонка, МДФ. Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант – использовать старый шкаф с заменой распашных дверей на раздвижные.

Замеры помещения – как избежать трудностей с установкой

Изготовление мебели требует прямых углов, а стены комнат с такой точностью – редкость. Отклонения от прямоугольной формы могут составлять сантиметры, но даже несколько миллиметров способны вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.

Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считаем от пола: первые точки на расстоянии 0,8 м, вторые – 1,4 м и третьи – 2,2 м. Далее отступаем от первых замеров на 30 см и проводим еще одни на такой же высоте. Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.

Замеряем помещение в котором будет стоять шкаф-купе

Горизонтальность пола и потолка проверяем уровнем, а с прямоугольностью проема могут возникнуть проблемы. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами. Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности обеих реек. Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.

Расчет размеров – влияние на конструкцию шкафа

Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.

При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.

Рассчитываем размеры для шкафа

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши. Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.

Жесткий каркас и крепкое основание  – условие устойчивости мебели

При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной этого является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП шириной 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.

Для каркаса шкафа из гипсокартона допустим только металлопрофиль с покупным крепежом.

Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры устанавливаем через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с возможностью регулировки через отверстия в днище. Единственное неудобство – щель между днищем и полом, которая будет мусоросборником. Второй вариант – использование кухонных ножек высотой 100 мм.

Каркас для шкафа купе

Наполнение – установка полок, ящиков и одежной штанги

Если полки расположены в отдельных секциях на разных уровнях, проблем не возникает: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливается угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать «вертолет» для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси. Вворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

Варианты наполнения шкафа

При расчетах установки выдвижных ящиков не забываем о высоте нижней рельсы, чтобы ящик не упирался в нее.

Для хранения одежды на плечиках в шкаф устанавливаем штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга. Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.

Расчет ширины дверей – принцип «чтобы не мешали»

Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:

1. Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.

Такой простой расчет обеспечит свободный доступ к секциям.

Расчет ширины дверей шкафа

Подвеска дверей – особенности разных систем

Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

Двери по направляющим

В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

Дверные конструкции – пошаговое руководство по сборке

Будем считать, что материал для дверного полотна и остается сборка каркасов из профилей. Предлагаем описание работ, последовательности которых рекомендуем придерживаться:

1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.
6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
7. Выставляем дверь по уровню вертикально, навешиваем другие двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.

Раздвижные двери с верхним подвесом

Варианты шкафа купе – использование чертежей и самостоятельная разработка

Встроенные шкафы схемы и чертежи

Наиболее востребованными конструкциями купе являются встроенные и отдельные. Собирают их из готовых комплектов или заказывают порезку по собственным размерам. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимым размерам.

Понравилась статья? Поделиться с друзьями:

Встроенный шкаф с боковым отделением — бесплатные планы

Это чертежи встроенного шкафа с боковым отделением, как видно из спальни Кристи.  Если построить эти шкафы по бокам скамейки для хранения вещей и кровати-платформы размера «queen-size» . вы хотели бы построить две башни, но перевернуть каморку в одну так, чтобы каморка была обращена ВНУТРИ к кровати с обеих сторон.

*Вы должны отрегулировать высоту и ширину своих башен в соответствии с размером вашей комнаты.

Эмпирическое правило для ширины корпуса; Я почти никогда не делаю шкаф шире 32 дюймов.

Список вырезов и материалов

• Шурупы для дерева 1 3/4″
• столярный клей
• Винты с потайными отверстиями 1 1/4″ (приспособление для потайных отверстий)
• 3 листа МДФ или фанеры толщиной 3/4″, вырезанные, как показано на рисунке.

• 1 лист 1/4″ ДВП или фанеры для спинки.
• 1 лист гипсокартона 1/4″ или гладкая панель для боковин

Сборка:

1.  Прикрепите горизонтальные опоры винтами 1 3/4″ через сторону, которая представляет собой цельную деталь. В конце они будут покрыты картоном или плоской панелью, поэтому нет необходимости прятать винты.

2.  Прикрепите вторую сторону секциями, оставляя отделение открытым. Вам придется собрать этот шкаф, лежа на спине, потому что эта сторона не будет поддерживать себя.

3. Закрепите переднюю и заднюю часть отделения.

*Помните, что вы получаете доступ к нему сбоку, поэтому вам нужно сделать один как зеркало другого, чтобы оба уголка были открыты ВНУТРИ, так как они находятся по бокам кровати.

4.  Прикрепите задние планки, чтобы было за что закрепить шкаф к стене. Используйте винты с карманными отверстиями.



5. Выровняйте и прикрепите заднюю часть. Я использую воздушный степлер, чтобы прикрепить спинки шкафов.

6. Соберите и прикрепите лицевую раму с помощью винтов с потайными отверстиями. Лицевая рама будет иметь выступ 3/4″ снаружи шкафов. Она должна быть на одном уровне с внутренней частью шкафа.



7.  Создайте боковую раму, чтобы обрамить отверстие в каморке. Приклейте и прибейте эти детали на место, используя гвозди, которые не пробьют внутреннюю часть шкафа.



8. Добавьте планки 1/2″ выше и ниже каркаса ящика, если вы хотите, чтобы панель из досок находилась на одном уровне с внешней стороной шкафа. Если вы хотите, чтобы он был вставлен, оставьте бутсы снятыми.



9.  Прикрепите накладку или плоскую панель к видимой стороне шкафа, чтобы закрыть все винты и карманные отверстия. Я использую герметик, чтобы приклеить его, или вы можете прибить его маленькими гвоздями.

10. Соберите ящики , дверцы и фасады ящиков , используя множество руководств, которые я уже предоставил, установите и БАМ — готово. 🙂





Проверьте Спальня Кристи, откройте , чтобы увидеть, как все это выглядит в реальной жизни. Намного красивее, чем рисунки. 🙂 Получите остальные бесплатные планы для этой коллекции встроенных модулей:

• Кровать на платформе размера «queen-size» с местом для хранения
• Скамья для хранения – Расширение кровати Kristy Queen
• Ящики и передние части ящиков для кровати размера «queen-size»
• Выдвижная тележка для хранения

Получите мою электронную книгу Cabinet Building 101. Вся информация в одном месте, которое вы можете скачать и держать под рукой!

9,99 $ Добавить в корзину
