Как ни крути, но чтобы собрать шкаф купе, понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки.
Чтобы легко собрать встроенный или угловой шкаф своими руками, чертежи и схемы должны отображать все необходимые размеры и расстояния, на которых следует крепить конкретные его детали.
Содержание
- Определение габаритов шкафа купе
- Инструменты программы Компас 3D
- Создание чертежа шкафа купе
- Вид спереди
- Вид сверху или сбоку
- Скачать готовые чертежи шкафов купе
- Чертежи купе на две двери
- Чертежи купе на три двери
- Чертежи шкафов купе на четыре двери
Определение габаритов шкафа купе
Очень важно, перед тем как вы определите внешние габариты шкафа, внимательно измерьте рулеткой помещение, в котором он будет установлен.
Обратите внимание на такие детали как плинтуса, багеты, выключатель света, подоконник или батарея отопления и учтите отступы на них.
Нарисовать чертеж любого шкафа можно даже от руки, но лучше использовать специальные программы CAD, например Компас 3D или AutoCAD. В этих программах вам не нужно будет изучать полностью весь функционал. Для создания чертежей мебели можно воспользоваться вполне ограниченным функционалом, разобраться в котором не так уж и тяжело, как может показаться на первый взгляд.
Инструменты программы Компас 3D
Давайте разберем интерфейс одной из таких программ — Компас 3D (кстати, очень удобная именно портативная версия).
Давайте рассмотрим самые основные инструменты, которые вам понадобятся:
Инструментальная панель «Геометрия»
«Отрезок» — основной инструмент, которым рисуются линии
«Усечь кривую» — ластик, для затирания лишних отрезков
«Параллельная прямая» — направляющая параллельная линейка
«Дуга по точкам» — делает дугу по заданным отметкам
«Скругление» — скругление углов по определенному радиусу
Инструментальная панель «Размеры»
«Авто размер» — постановка автоматического изменения габаритов
«Линейный размер» — постановка «своего» размера
Ну и еще понадобиться панель привязок, которая представляет собой виртуальную линейку.
Создание чертежа шкафа купе
При создании чертежа нашего шкафа начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота).
На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.
То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).
Вообще на чертеже нужно показать два основных вида:
- Вид спереди
- Вид сбоку или сверху
Вид спереди

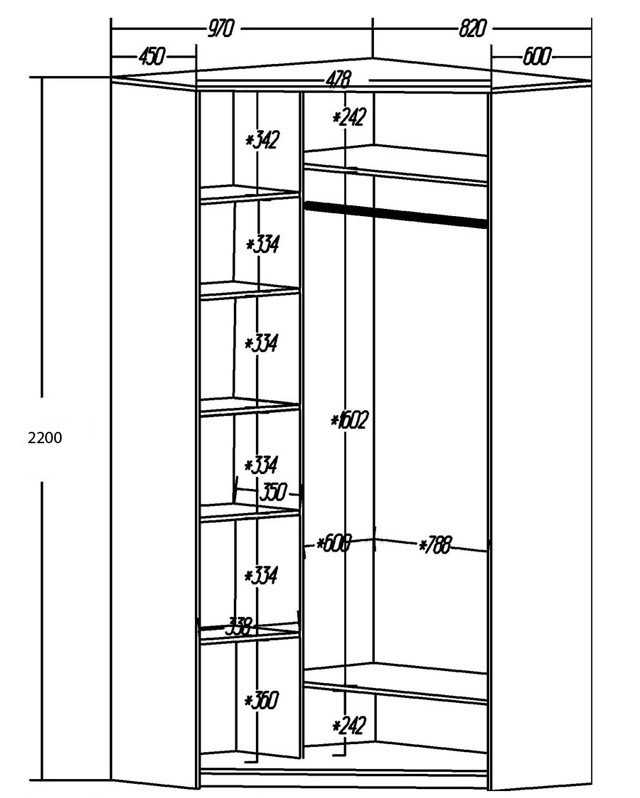

На данном эскизе нужно указать габариты (ширину и высоту шкафа купе). Также отметьте высоту цоколя, ширину секций и расстояния между полками. Размеры указывайте непосредственно в местах крепления по длине боковины.
То есть для того, чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, вам нужно указать размер от начала детали и до точки крепления.
Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего.
Указание размера поможет вам в этом.
Вид сверху или сбоку
На этом эскизе должны быть показаны, во-первых, общая глубина шкафа. Также укажите глубину внутренних полок. Они, кстати, будут на 100 мм меньше общей глубины, т.к. ровно 100 мм понадобится для установки дверей раздвижной системы.
Также на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.
Когда собираетесь делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.
Скачать готовые чертежи шкафов купе
В качестве примера можете посмотреть и бесплатно скачать наши чертежи и схемы шкафов купе, возможно вы найдете что то и для себя. Все чертежи в формате .cdw, открыть который можно программами AutoCAD и Компас 3D.
Чертежи купе на две двери
Чертежи купе на три двери
Чертежи шкафов купе на четыре двери
Пользуясь чертежом для сборки шкафа-купе вы сможете собрать понравившийся вам гардероб и порадовать свою семью.
Удачи!
