Сечение провода для домашней проводки

Сечение провода для домашней проводки должно быть оптимальным.

Выбор этого параметра можно доверить специалистам или выполнить самостоятельно, зная основные технические данные используемых энергозависимых бытовых приборов.



Таблица приблизительных мощностей электроприборов

Мощность потребляемой электрической энергии является одним из наиболее важных параметров бытового прибора.

Для самостоятельного расчета потребляемой мощности важна величина напряжения и сила источника.

Показатели мощности (Р) в этом случае высчитываются в процессе перемножения силы тока с показателем напряжения электросети.

Средняя мощность самых распространенных энергозависимых бытовых приборов

Прибор	Мощность (кВт)
Водогрейное оборудование	1,2-1,5
DVD-проигрыватель	0,3
Насосное оборудование	0,25
Видеомагнитофон	0,04
Гриль	1,2-2,0
Галогеновый источник света	0,1
Дрель	0,15-0,8
Бритва	7,0 Вт
СD-плеер	7,0 Вт
Зарядное устройство мобильного телефона	0,025
Духовой шкаф	1,0-2,0
Кондиционер	1,0-3,0
Магнитофон	0,01-0,03
Игровая приставка	0,01-0,03
Кофеварка	0,6-1,5
Лампа накаливания	0,02-0,25
Люминесцентные газоразрядные источники света	0,25-0,6
Морозильная камера	0,7
Микроволновая печь	1,5-2,0
Настольный вентилятор	0,042
Музыкальный центр	0,05-0,5
Обогреватель	1,0-2,4
Ноутбук	0,08
Персональный компьютер	0,28-0,75
Паяльник	0,025-0,12
Пылесос	0,4-2,0
Принтер	0,35
Сканер	0,015-0,1
Миксер	0,18
Тепловой вентилятор	1,5
Стиральная машина	4,0
Утюг	0,25-2,0
Тостер	0,6-1,5
Фен	1,0
Факс	0,6
Телевизор	0,07-0,2
Холодильник	0,15-0,6
Электрический лобзик	0,4-0,8
Электрическая грелка	0,2
Электрический чайник	1,0-2,5
Электрическая плита	1,1-6,0
Энергосберегающий источник света	0,08-0,1



Приблизительные показатели мощности энергозависимого прибора представлены произведением силы тока и напряжения, поэтому для расчетов используется стандартная простая формула Р = I × V.

Выбор сечения кабеля по силе тока и мощности

Токонесущую часть кабельного изделия представляет металл в виде меди или алюминия. Часть плоскости, проходящая под углом в 90^о к проводу с металлическим ограничением, носит название — сечение провода, измеряемое в квадратных миллиметрах.

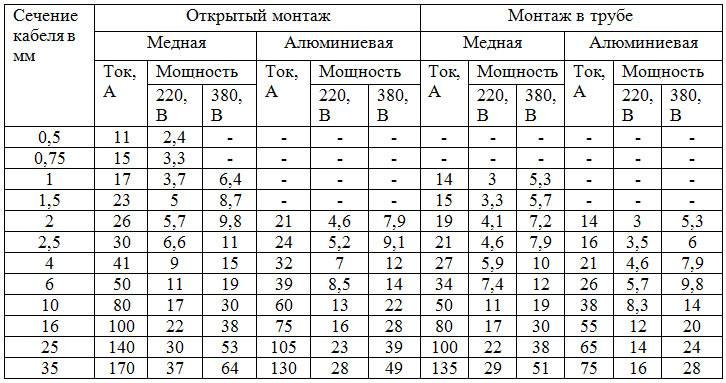

Выбор сечения кабельного изделия по мощности осуществляется в соответствии с табличными данными, посредством суммирования показателей потребляемого всеми энергозависимыми приборами электричества.

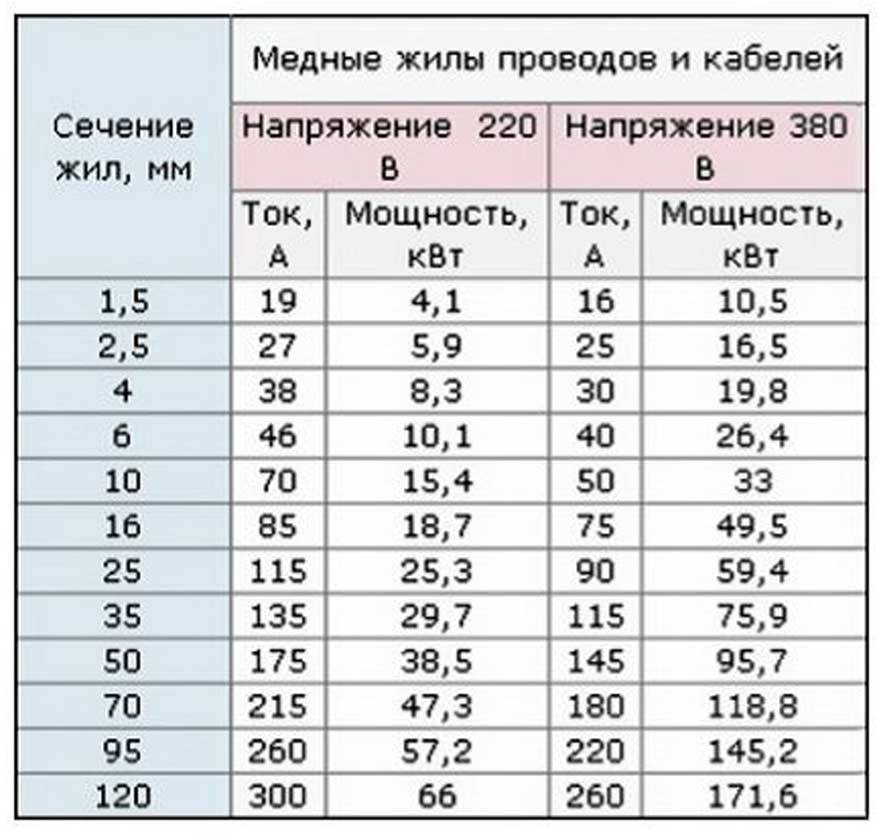

Кабель медный

Суммарные показатели мощности умножаются на коэффициент одновременности, равный 0.8, после чего выбирается сечение кабельного изделия по таблице.

Более точным принято считать выбор кабельного сечения в соответствии с силой тока. Например, расчеты для однофазной электрической сети осуществляются по стандартной формуле I = Р / 220, где показатель Р является суммарной мощностью электрических приборов (Вт).

Для трёхфазной сети расчет выполняется по формуле I = Р / √3 × 380. Расчет сечения кабельного изделия по силе тока для трехфазной сети с наличием электрического двигателя определяется в соответствии с формулой I = Р / √3 × 380 × СОS f, где последний показатель является коэффициентом мощности.

Для квартиры

Правилами выбора квартирной проводки предполагается обязательный учет общей длины прокладываемой электрической сети и сопротивления, уровнем максимальной нагрузки и материалов, которые использованы в изготовлении кабельного изделия. Благодаря различиям в основных технических характеристиках, сечение медных проводов меньше, чем площадь жилы алюминиевых кабелей.

Выбор сечения проводов – схема

В жилых помещениях используется проводка из мягких и гибких или жестких кабелей. В первом варианте жилы представлены большим количеством тонких проводников, благодаря чему такие провода оптимально подходят для квартир со сложной планировкой.

Специалисты рекомендуют отдавать предпочтение трехжильным вариантам с заземляющим желтым проводом. В этом случае красно-коричневый провод соответствует фазе, а синий — нулю. Закрытая проводка чаще всего выполняется кабельными изделиями ВВГ, АВВГ, NYM, ПВС и ШВВП.

При монтаже гибкий кабель нуждается в обязательном надежном обжиме и напрессовывании специального наконечника, а жила в жестком кабельном изделии представлена единственным проводником.

Для дома

В частных деревянных домовладениях оптимальным вариантом является монтаж электрической проводки открытого типа.

В этом случае предпочтение рекомендуется отдавать отечественному кабельному изделию ВВГнг-LS или ВВГнг, а также немецкому высококачественному проводнику NYM.

В каменных частных домах допускается монтаж черного проводника ВВГ, кабеля NYМ серого цвета, белого или оранжевого провода ПВС, а также ШВВП стандартного белого цвета.

Для наружной проводки по земле целесообразно использовать кабельные изделия АВББШВ или ВББШВ, а электроснабжение бани потребует применения российских марок РКГМ и ПВКВ, надежно защищенных посредством кремнийсодержащей оболочки органического типа.

Сечение кабеля для розеток и выключателей

Сечение и тип кабельного изделия при установке электрической розетки или выключателя подбирается в каждом конкретном случае индивидуально:

• подключение стиральной машины, современного телевизора и не слишком мощных бытовых энергозависимых приборов — кабельное изделие ВВГ 3 × 2,5 мм ²;
• подключение мощных энергозависимых приборов к трехфазной сети 380 В — ВВГ 5 × 2,5 мм²;
• розеточные группы в деревянных домовладениях — ВВГнг 3 × 2,5 мм²;
• розеточные группы для маломощных энергозависимых приборов — 3 × 1,5 мм².

Важно помнить, что если домашняя электрическая проводка в частном домовладении или квартире монтировалась достаточно давно, то, скорее всего, она не была рассчитана на мощные современные энергозависимые приборы.

Именно поэтому при выборе сечения кабеля с целью замены электрической сети нужно предельно внимательно отнестись к площади металлической жилы.

Как рассчитать сечение провода для домашней проводки

Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

Содержание статьи:

• Зачем знать параметры провода
• Факторы выбора сечения проводки
• Методика определения сечения домашней проводки
  • Расчет по мощности приборов
  • Определение сечения электрокабеля по таблицам
  • Расчет падения напряжения
• Нормативно-правовые ограничения
• Выводы и полезное видео по теме

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм², что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
2. Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
3. Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким относят:

1. Материал жилы: медь, алюминий.
2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
3. Длина провода от источника тока до прибора.
4. Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
5. Температурный режим в помещении.
6. Количество фаз и напряжение сети.
7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Галерея изображений

Фото из

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А

Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А

Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А

Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм²

Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу

Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ — полимера, выделяющего большое количество отравляющих веществ при горении/тлении

Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления

Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов

Устройство групп освещения

Сооружение веток электропитания

Проводка для питания мощных потребителей

Электрощит на вводе проводки в дом

Приемлемый для домашней проводки ВВГнг-LS

Запрещенные для домашней электрики ВВГ и ВВГнг

Возгорание электрической проводки

Кабель с безгалогеновой изоляцией ППГнг-HF

Расчет по мощности приборов

Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

Этап №4. Расчет предельно допустимой нагрузки.

Производится он по формуле:

P = (P(1)+P(2)+..P(N))*J*K,

где:

• P – предельно допустимая нагрузка в Вт;
• P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
• K – коэффициент одновременности;
• J – коэффициента запаса.

Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

P=7500*0,8*1,5=9000 Вт.

Данный показатель будет использоваться в последующих расчетах.

Этап №5. Определение максимально допустимой силы тока.

Показатель определяется по простой формуле:

I=P/U,

где:

• I – допустимая сила тока;
• P – предельно допустимая нагрузка в Вт;
• U – напряжение в сети – 220 В.

Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

I=9000Вт/220В41А.

Методика расчета сечения кабеля по мощности и току подробно расписана в .

Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т. д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

Определение сечения электрокабеля по таблицам

Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

Расчет сечения обычных домашних проводов представлен в таблицах:

Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

Ниже приведен расчет сечения проводов для переносок и удлинителей.

Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

• ρ – удельное сопротивление металла, Ом*мм2/м;
• L – длина кабеля, м;
• S – сечение проводника в мм2;
• Uпад – напряжение падения, Вольт;
• I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье —

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

Объяснение различных типов домашней проводки

Опубликовано 26 июля 2019 г.

Обучение электрику начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4-летние степени. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект по дому, вам следует знать о типах электрических проводов в доме. Существуют также общие коды, размеры и маркировка, которые вам необходимо понять.

В этом базовом руководстве мы разобрали все, что вам нужно знать о домашнем электрическом проводе.

Почему вам необходимо знать об электропроводке вашего дома

Если вы выполняете какой-либо проект по дому, понимание вашей домашней электропроводки может облегчить вашу работу. Вам нужно знать о типах электрических проводов, когда вы:

• устанавливаете новую проводку и вам нужно знать, какой тип провода использовать
• поиск проблем с электричеством в вашем доме (т. е. знание цепи, к которой относится проводка, может помочь вам определить причину проблемы)
• выполнение любого ремонта или реконструкции электрооборудования

Помните, что любые изменения в вашей домашней электропроводке должны соответствовать коду. Это означает соблюдение Национальных электротехнических правил , а также любых местных постановлений в вашем географическом местоположении.

Последние, как правило, более строгие, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение правил увеличивает риск возникновения таких опасностей, как пожар. Это также может стоить вам, если вы когда-нибудь решите продать свой дом, и его поймает жилищный инспектор.

Основы домашней электропроводки

Прежде чем мы углубимся в типы электрических проводов, следует ознакомиться с некоторыми основными терминами, маркировкой и кодированием. Понимание этого может сделать ваш поход в хозяйственный магазин намного проще.

Кабель и провод

Термины «кабель» и «провод» так часто используются взаимозаменяемо, что вы можете подумать, что это одно и то же. Но это не так.

Электрический провод – это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Внешняя оболочка кабеля имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы указать размер проводов внутри кабеля. Цветовой код также указывает силу тока кабеля.

Ниже приведены цвета и связанные с ними размеры и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, схема 30 ампер
• Желтый . Провод 12 калибра, схема 20 ампер
• Белый . Провод 14 калибра, схема 15 ампер

Серые кабели — это подземные фидерные (UF) кабели. Все кабели UF серого цвета. Чтобы узнать сечение провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовая маркировка оболочки кабеля является относительно новой инновацией в электротехнической промышленности. Он не был представлен до 2001 года, и компании не обязаны его использовать. По этой причине всегда следует уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля, цветовая маркировка проводов является стандартной для всех проводников. Домашний электрический провод обычно ограничен следующими цветами:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, перенося ток обратно на панель.
• Черный/Красный . Это горячие провода. Это означает, что они проводят электрический ток от панели к устройству. Устройство может быть розеткой, светильником, выключателем или бытовым прибором.
• Чистый/зеленый . Этот цветовой код указывает на заземляющие провода. Заземляющий провод вступает в игру, когда есть замыкание на землю. Эти провода создают путь для тока, который возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют и другие цвета проводов, но есть наиболее распространенные, которые вы найдете в своем доме.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И на проводах, и на кабелях используется маркировка, указывающая размер провода, материал, количество проводов в кабеле, тип изоляции и другие специальные характеристики. Этикетки печатаются на изоляции проводов или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой Wire Gauge. В двух словах, чем меньше провод, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, риск короткого замыкания и возгорания сильно возрастает.

Но как манометры и сила тока работают вместе?

Калибр провода определяет его допустимую токовую нагрузку. Допустимая нагрузка по току — это, по сути, величина силы тока, которую провод может безопасно выдержать.

Что касается домашних электрических проводов, вы обычно будете работать с проводами калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие устройства, как плиты, водонагреватели, сушилки и кондиционеры используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению со сплошным

Когда вам нужно протолкнуть  провод через кабелепровод, вам понадобится сплошной провод. Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, его легче обходить углы или труднодоступные места.

Типы электрических проводов в доме

В доме и вокруг него можно найти несколько различных типов проводки и кабеля. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, электропроводка является относительно стандартной.

Распространенным типом домашней электропроводки является неметаллический или NM-кабель. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки. Кабель

NM обычно состоит из трех или более отдельных проводников. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM вы обычно найдете горячий провод, провод заземления и нейтральный провод.

NM используется для сухой внутренней электропроводки дома. Это включает в себя бытовую технику, выключатели, светильники и розетки. Наиболее распространенные размеры NM, используемые в современных домах:

• 14-калибровые, 15-амперные цепи
• Цепи 12 калибра, 20 А
• Цепи 10 калибра, 30 А
• 8-калибр, 40-амперные схемы
• Цепи 6 калибров, 55 А

В качестве альтернативы электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Он обычно используется в ситуациях, когда проводка открыта.

Нормы, касающиеся кабелей NM

Существует несколько правил, касающихся кабелей NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилых домах высотой более трех этажей. Строго предназначенные для дома, они также не могут использоваться в коммерческих постройках. Кабель

NM предназначен для постоянной домашней электропроводки. Их нельзя использовать вместо удлинителей. Они также не должны использоваться для замены проводки ваших приборов.

При необходимости используйте надлежащую опору для кабелей. Вы не можете поддержать их гвоздями или конюшнями. Все, что может повредить кабель, не допускается использовать в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Бронированный кабель

Как уже упоминалось, местные постановления в отношении электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах кабели Romex или NM не разрешены к использованию. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Этот тип электрического провода, также известный как BX, восходит к началу 1900-х годов, но он все еще используется сегодня. Проводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Подобно кабелям NM, переменный ток не разрешен для использования в коммерческих зданиях или жилых постройках высотой более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

Несмотря на то, что кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, пригодный для использования на открытом воздухе или во влажных условиях. Этот тип кабеля не нуждается в защите стен, полов и потолков.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный фидер UF кабеля. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может без проблем намокнуть.

Подобно кабелю NM, кабель UF состоит из трех проводов.

Один провод под напряжением, один нулевой провод и оголенный провод заземления. Они также кажутся похожими на кабель NM, но оболочка вокруг кабеля UF представляет собой твердый пластик, который невозможно раскатать между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот где на помощь приходит кабель в металлической оболочке.

Применяется на незавершенных участках, где электропроводка подвержена возможности физического повреждения.

Низковольтная проводка

Если в вашей цепи используется менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете низковольтные провода размером от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и кабель передачи данных

Если у вас все еще есть стационарный телефон, для него предусмотрена специальная проводка. То же самое можно сказать и о вашем интернет-соединении.

И ваш телефон, и интернет используют низковольтные провода. Ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или Cat 5.

Кабели Cat 5 представляют собой восемь проводов, свернутых вместе в четыре пары. Это на самом деле самый эффективный тип кабеля для телефона и передачи данных.

Каналы для электропроводки

Не совсем домашний электрический провод, каналы для электропроводки определенно пригодятся в системах домашней электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме. Но они также могут использоваться в коммерческих, медицинских и промышленных целях.

Изготовленные в квадратной, круглой, плоской, прямоугольной, куполообразной или полностью индивидуальной форме, каналы для электропроводки имеют широкий спектр применений. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение и дезорганизацию проводов.

Они также могут помочь предотвратить опасность спотыкания, когда у вас есть кабели, проложенные по полу и стенам.

Дополнительная помощь Понимание вашего дома и его электропроводки

Домашние системы электропроводки сложны. Но понимание его компонентов может помочь вам диагностировать проблемы, выполнять ремонт, планировать ремонт и поддерживать проводку в соответствии с нормами.

Первое, что вам нужно знать об электрическом проводе в вашем доме, это основы. Вы должны знать, как размер связан с силой тока, как работает цветовая маркировка оболочки кабеля и провода и как читать маркировку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями, а также знать, когда вы используете многожильный и одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей UF, питающих ваши наружные фонарные столбы. Но в вашем доме также может использоваться кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает способность ее ремонтировать или менять.

Для этого вам может понадобиться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электротехнических услуг и узнайте, как мы можем вам помочь.

Ежедневная акция

БЕСПЛАТНОЕ УФ-излучение + электронный воздухоочиститель с новой системой HVAC

Будьте в отличной форме к лету с новой системой HVAC, а также БЕСПЛАТНЫМ ультрафиолетовым излучением и электронным воздухоочистителем!

Получите рекламную акцию

Базовая электрическая проводка для дома, размеры проводов и пожарная сигнализация

При электропроводке в доме есть много типов проводов на выбор, некоторые медь, другие алюминий, некоторые предназначены для использования на открытом воздухе, другие в помещении. В целом, однако, есть только пара разновидностей, используемых для проводка жилого дома.

Romex Cables



Romex (показан желтым цветом выше) — торговое название типа электрический проводник с неметаллической оболочкой, т. обычно используется в качестве ответвления жилой разводки. На самом деле, Romex будет быть наиболее распространенным кабелем, который вы будете использовать для электропроводки дома. Ниже приведены несколько основных фактов о проводке Romex:

• Romex™ является обычным тип жилой проводки, классифицируемый по Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).

Проводники
• NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку. покрытие на кабеле NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажных средах, таких как подвалы.

• Подземные фидерные проводники похожи на NM и Кабели NMC, за исключением того, что кабели UF содержат твердый пластиковый сердцевину и не может быть «прокручен» между пальцами.

Следующие правила NEC применяются к Romex проводники:

• Они должны быть защищены, закреплены и закреплены коробки устройства, распределительные коробки и светильники.

• Поддерживающие устройства, которые могут повредить кабели, такие как согнутые гвозди и перегруженные скобы не допускаются.

Кабели
• NM и NMC должны быть закреплены через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому правило может провисать и уязвимы для повреждений.

• Они предназначены для постоянной проводки в домах и не следует использовать в качестве замены проводки прибора или удлинители.

Romex используется для большинства осветительных и розеток. цепи в вашем доме. Romex будет иметь маркировку «12-2» или «12-3». Первая цифра указывает на сечение провода. Обычно вы выбираете 10, 12 или 14 калибр. Второй число указывает количество проводников. 12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провод, а также незащищенный медный провод провод для заземления. У Romex 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3 используется для трехпозиционных выключателей света, которые рассматриваются позже.

12 калибр Romex рассчитан на 20 ампер и обычно в желтой куртке. 14-й калибр Romex до сих пор используется в некоторых применения, рассчитан на 15 ампер и имеет серую рубашку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или водонагревателей. сушилки для белья. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. это очень распространено сейчас-дней, а не работает 14 калибра. В дополнение к Romex, электропроводка дома также требует несколько больших калибровочные провода для приборов большой мощности. Ваш кондиционер или электрическая плита попадет в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки дома.

Калибр проволоки или тип	Номинальная сила тока	Общее использование
14-2 Ромекс	15 А	Цепи освещения
12-2 Ромекс	20 А	Цепи освещения и розеток, холодильник
10-2 Ромекс	30 А	Электрический водонагреватель, плинтусные нагреватели
10-3 Ромекс	30 А	Электрическая сушилка для белья
Кабель диапазона 6/3 Cu	50 А	Ассортимент, Тепловой насос, Электрический по требованию Водонагреватель
2 Калибровочная медь	100 А	Центральное электрическое отопление
АЛ 1/0 СЕР	100 А	Алюминий 1/0-1/0-1/0-2 Сервисный питатель провод для щита 100 А
АЛ 4/0 СЕР	200 А	Алюминий 4/0-4/0-4/0-2/0 Служебная фидерная проволока для Панель выключателя 200А

Чтобы точно определить, сколько ампер вы можете использовать через провод определенного калибра и для получения более подробной информации о выборе Соответствующая проводка манометра нажмите здесь.

Общие электрические Схемы подключения

Часто задаваемые вопросы по электротехнике

Калибр проводов и напряжение Калькулятор дропа

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 гг.) Электротехнические инструкции и нормы

Предварительный ввод Электрический и тяговый кабель

Выключатели и Предохранители

Типы проводов и размеры

Сервис

Электрика — установка основной линии обслуживания

Пожар/дым Установка сигнализации

Проводка дверного звонка

Проводка телефона

Низковольтная проводка

Выводы кабелей

Нажмите на значки ниже, чтобы получить наши Соответствие NEC ^® Электрические характеристики Calc Elite или Electric Toolkit, оба для Android. Electrical Calc Elite предназначен для решения многих ваших общих задач. электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения, размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы (аналогичные найденным на этом веб-сайте) и другие электрические справочные данные.
