Онлайн калькулятор расчета тока трехфазной сети

На данной странице представлен онлайн калькулятор для расчета тока из напряжения в трехфазной сети

Формула расчета тока трехфазной сети: (I = P/(1,73*U*cos φ)

Где
I – ток в Амперах;
Р – мощность, кВт;
1,73 – корень из 3;
U – линейное (межфазное) напряжение, согласно гост ГОСТ 32144-2013, принимается равным 380 вольт;
cos φ – выбирается из паспорта оборудования или на основании СП 256.1325800.2016;

Онлайн калькулятор для расчета тока в трехфазной сети

Укажите расчетную мощность нагрузки в килоВаттах (кВт) Введите в это поле мощность в килоВаттах (кВт)

Укажите коэффициент мощности (cosφ)* Введите в это поле коэффициент (cosф)
*Значение cosφ принимается равным:
от 0,95 до 1 — для бытовых электросетей
от 0,75 до 0,85 — для промышленных электросетей

Ток трехфазной сети:

0 Ампер(а)

Электроснабжение

• Проектирование электроснабжения
• Электроснабжение предприятий
• Электроснабжение магазина
• Проектирование ТП и КТП
• Электроснабжение квартиры
• Механизация строительства
• Электроснабжение жилых домов
• Проектирование освещения
• Проект заземления
• Реконструкция ТП

Сети связи

• Проектирование ВОЛС
• Проектирование СКС
• Проектирование СКУД
• Монтаж СКУД
• Проектирование ЛВС
• Монтаж структурированной кабельной системы

АПС

• Монтаж АПС
• Проектирование АПС
• Проектирование СОУЭ

Автоматика

• Автоматизация техпроцессов
• Автоматизация процессов
• Проектирование АСУ ТП
• Проектирование систем диспетчеризации
• Проектирование систем автоматики

Проектирование электроснабжения

Проектирование СКС

Проектирование диспетчеризации

Проектирование АПС

Пожарная безопасность стадионов

Среди общественных зданий, сооружений спортивные, физкультурно-оздоровительные объекты выделяются повышенной…

подробнее

Монтаж слаботочных систем.

ч.2

Слаботочные системы — это локальные сети, работающие на безопасном уровне для жизни человека. Благодаря…

подробнее

Освещение в квартире

Правильная организация освещения в квартире служит основным фактором создания теплой атмосферы уюта и комфорта, в которую…

подробнее

Расчет освещения строительной площадки

 Электрическое освещение строительных площадок осуществляют с помощью стационарных и передвижных инвентарных…

подробнее

Как считать электрическую мощность?

Чтобы обеспечить нормальное функционирование электрической проводки, необходимо ещё на этапе проектирования правильно рассчитать…

подробнее

Виды аварийного освещения

При проектировании системы освещения, часто проектировщики не верно классифицируют на виды системы…

подробнее

Расчет тока по мощности — как правильно вычислить

Часто возникает ситуация, когда известна мощность электродвигателя или потребляемая мощность какого-то прибора в кВт или Ваттах, а какое значение выставить на токовом реле или автоматическом выключателе непонятно. Или чисто бытовой вопрос как расчитать ток вводного автомата в квартиру, если разрешенная мощность на вводе 6 или 10 кВт. Эта статья написана так чтобы быть понятной даже для далеких от техники и электричества людей. Но и те, кто просто давно не пользовался и забыл нужные формулы тоже найдет здесь нужную информацию. Здесь мы разберемся как рассчитать ток по мощности, так и наоборот, как сделать расчет мощности по току.

Что такое ток, напряжение и мощность

Чтобы понять работу эклектической сети представим, что напряжение – это перепад высоты. Например, есть точка А (это фаза), которая на 220 см выше точки В (это ноль). И между этими точками наклонно проложена труба. Если залить воду в верхний конец трубы она потечет вниз – это можно сравнить с электрическим током. Чем больше воды течет, тем больше ток. Теперь представим, что вода течет не просто так, а попадает на колесо мельницы. Чем больше воды и чем сильнее она разогнана, тем более тяжелое колесо этот поток сможет сдвинуть и разогнать до более высокой скорости – это мощность. То есть мощность – это количество полезной работы, которую может сделать электрический ток.

Если мы не можем изменить наклон (напряжение) чтобы увеличить количество выполняемой работы, остается увеличивать ток. А значит лить воды побольше и брать трубу потолще. Вот тут прямая аналогия между толщиной провода и диаметром трубы. Через толстый провод может «пролезть» больше тока.

ВАЖНО! Не стоит ставить на ввод старого дома автоматический выключатель слишком большого номинала. Ну чтобы хватало и можно было одновременно и чайник, и стиральную машинку и микроволновку включить. Старая проводка, которая была рассчитана на 5-6 кВт общей нагрузки этого не выдержит и сгорит первой, хорошо если не вместе с домом.

Но сколько это вот это не слишком много и есть ли какой-то калькулятора мощности и тока.

Формула расчета мощности однофазной и трехфазной нагрузки

В бытовых сетях напряжение как правило 220 В – это однофазная сеть, где есть одна фаза, ноль, ну и в современных сетях кроме нуля есть еще провод заземления.

Если какой-то электродвигатель или другой прибор рассчитан на работу в трехфазной сети, то на нем часто указано напряжение 220/380В или 250/400. В таких цепях идет три фазных провода, один нулевой, ну и защитное заземление. Напряжение в 380В получается между разными фазами. В это же время напряжение (разница потенциалов) любой из фаз относительно нуля 220В. Не будем здесь разбирать подробно как это получается, там все дело в сдвиге фазного напряжения в сетях переменного тока именно поэтому напряжение между соседними фазами каждая из которых дает 220В относительно нуля 380 В, а не 440В.

Есть формула определения электрической мощности из школьного курса физики:

P=U*I,

где Р – это мощность в ваттах или киловаттах, U – напряжение в вольтах, I – это сила тока в амперах. Расчет тока по мощности для цепи постоянного тока:

I = P/U

Она прекрасно работает для постоянного тока, там, где питанием служит батарейка или аккумулятор. Но с цепями переменного тока где направление движения тока меняется 50 раз в секунду все немного по-другому.

Продолжая нашу аналогию перепадами уровней и трубами наша точка А (фаза) 50 раз в секунду меняет положение то выше, то ниже нуля, на 220см. И эта «болтанка» вносит свои коррективы.

Формула для расчета тока по мощности для однофазной сети переменного тока:

I = P / (U × cosφ)

Здесь появляется новая величина – cosⱷ (косинус фи) в бытовых электросетях она равна 0,9-0,98. Угол ⱷ — это угол между вектором тока и напряжения, и чем этот угол меньше, тем ближе косинус к единице. По сути она показывает насколько эффективно работает электрический ток.

Если продолжить нашу аналогию с водой и перепадами уровней, то здесь таким углом ⱷ может быть задержка в токе воды. Когда перепад высоты уже изменился на противоположный, а вода в трубах в обратную сторону течь еще не начала. Вода никуда не девается и все равно доходит куда нужно, но момент инерции задерживает поток и немного снижает эффективность.

Для примера посчитаем какой ток потребляет электрочайник мощностью 2кВт и компьютер с монитором общей мощностью 450 Вт.

Итак, известно:

• напряжение бытовой сети – 220В частотой 50Гц;
• примем cosⱷ = 0,95
• мощность1 = 2000 Вт, мощность2 = 450 Вт.

Ток, потребляемый чайником:

I = 2000/(220*0,95) = 2000/209 = 9,6 ампер

Ток, потребляемый компьютером:

I=450/(220*0,95)= 450/209 = 2,15 ампер

Но что, если нужно подобрать автомат защиты или тепловое реле для трехфазной цепи. Например, для подключения циркулярной пилы с трехфазным двигателем. Здесь расчёт тока по мощности выглядит так

I = P / (U × cosφ × √3)

Здесь добавляется , и величина косинуса фи, в трехфазных сетях тоже меньше. Все зависит от нагрузки. Электромоторы как раз снижают этот показатель. И на табличке каждого электродвигателя кроме номинального напряжения и мощности указывается паспортное значение cosⱷ. Чаще всего это значение находится в диапазоне от 0,78 до 0,88, в зависимости от года выпуска и класса двигателя.

Для примера допустим, что у нас электродвигатель:

• мощностью 3 кВт;
• косинусом фи – 0,83;
• подключен треугольником – значит напряжение 380В.

I = 3000/(380*0,83*1,732) = 5,5 ампер

Вы, наверное, заметили, что токи в трехфазных сетях всегда меньше по сравнению с однофазными при одинаковой полезной мощности. Это действительно так и не только за счет более высокого напряжения. Но физические принципы здесь разбирать не будем, но будем рады если те, кому интересно докопаться до сути найдет ответ самостоятельно.

Как подобрать автоматический выключатель по нагрузке бытовой техники

Разберем обратную ситуацию, когда есть автоматические выключатели стандартных номиналов: 10; 16; 25; 32; 40 А. Как определить какую нагрузку они выдерживают и сколько розеток можно подключить к одному выключателю.

Скорее всего речь идет о бытовой однофазной сети напряжением 220 А и можно воспользоваться теми же формулами, что описаны выше.

Но для приблизительных расчетов можно воспользоваться приведенными коэффициентами. Для однофазной сети это 4,6. Например нужно быстро прикинуть какую мощность выдержит автомат на 16А

16/4,6 =3,47 кВт

Это довольно много, значит можно смело подключать четыре розетки, например, на кухне. Каждая бытовая розетка рассчитана на ток 10 А. Но вряд ли все четыре розетки будут задействованы и загружены одновременно. Возможна ситуация, когда одновременно работает электрочайник и микроволновая печь, но их суммарную нагрузку (чайник 2 кВт + микроволновка 1 кВт) автомат вполне выдержит.

Для особо мощных потребителей стиральной машины или электродуховки лучше выделить отдельный автоматический выключатель на одну розетку.

Электроплиту с духовкой нужно запитывать отдельной кабельной линией через специальный силовой разъем. В квартирах где по проекту изначально предполагалась электроплита вся подводка для подключения должна быть подготовлена строителями.

Для трехфазных сетей тоже есть такие приблизительные коэффициенты, но там еще нужно учитывать к фазному или линейному напряжению должна быть подключена нагрузка (220 или 380В). И если выбрать неправильный вариант можно сильно ошибиться поэтому приводить в этой статье мы их не будем. Лучше обратиться к профессионалам в крайнем случае воспользоваться одним из множества онлайн калькуляторов для расчетов мощности и тока.

Не менее важно правильно подобрать сечение проводов и кабелей для проводки, см. таблицу ниже.

Надеемся материал статьи был для вас полезен. Если нужно подобрать автоматические выключатели и корпус для квартирного щитка звоните по номеру 066 165-65-35.

Расчет параметров однофазной и трехфазной сети

Добро пожаловать в первую часть серии статей, посвященных основам электрических расчетов. В этом месяце мы обсудим самые основные расчеты — для тока (I) и киловатт (кВт). Мы также покажем вам, как вы можете выполнять эти вычисления «в уме» с очень разумной точностью, используя константы.

Вы можете спросить: «Что такое константа?» Примером константы, с которой вы очень хорошо знакомы, является число пи (π), которое получается путем деления длины окружности на ее диаметр. Независимо от того, каковы длина окружности и диаметр соответствующего круга, их отношение всегда равно пи. Вы можете использовать константы, применимые к определенным однофазным и трехфазным напряжениям, для расчета тока (I) и киловатт (кВт). Давайте посмотрим, как это сделать.

Однофазные расчеты

Базовая электрическая теория говорит нам, что для однофазной системы

кВт = (В × I × КМ) ÷ 1000.

Для простоты предположим, что коэффициент мощности (PF) равен единице. Следовательно, приведенное выше уравнение становится

кВт = (В × I) ÷ 1000.

Решение для I, уравнение становится

I = 1000 кВт ÷ В (Уравнение 1)

Теперь, если мы посмотрим на часть «1000 ÷ V» этого уравнения, вы увидите, что, подставив соответствующее однофазное напряжение для «V» и разделив его на «1000», вы получите конкретное число (или константа) вы можете использовать, чтобы умножить «кВт», чтобы получить потребляемый ток этой нагрузки при соответствующем напряжении.

Например, константа для расчета 120 В равна 8,33 (1000 ÷ 120). Используя эту константу, уравнение 1 становится

I = 8,33 кВт .

Итак, если у вас есть нагрузка 10 кВт, вы можете рассчитать потребление тока как 83,3 А (10 × 8,33). Если у вас есть оборудование, которое потребляет 80 А, то вы можете рассчитать относительный размер требуемого источника питания, который составляет 10 кВт (80 ÷ 8,33).

Используя ту же процедуру, но вставив соответствующее однофазное напряжение, вы получите следующие однофазные константы, как показано в Таблица 1 .

3-фазные расчеты

Для 3-фазных систем мы используем следующее уравнение:

кВт = (В × I × КМ × 1,732) ÷ 1000.

Опять же, приняв единицу PF и решив это уравнение для «I», вы получите:

I = 1000 кВт ÷ 1,732 В .

Теперь, если вы посмотрите на часть этого уравнения «1000 ÷ 1,732 В», вы увидите, что, подставив соответствующее 3-фазное напряжение для «В» и умножив его на 1,732, вы можете затем разделить полученную величину на « 1000», чтобы получить конкретное число (или константу), которое вы можете использовать для умножения «кВт», чтобы получить потребляемый ток этой 3-фазной нагрузки при соответствующем 3-фазном напряжении.

Таблица 2 перечисляет каждую 3-фазную постоянную для соответствующего 3-фазного напряжения, полученного из приведенного выше расчета.

Трехфазный ток — простой расчет

К Стивен Макфадьен on 1 марта 2009 г.

Расчет тока в трехфазной системе был поднят на нашем сайте и является дискуссией, в которую я, кажется, участвую время от времени. В то время как некоторые коллеги предпочитают запоминать формулы или коэффициенты, я предпочитаю решать задачу шаг за шагом, используя базовые принципы. Я подумал, что было бы хорошо написать, как я делаю эти вычисления. Надеюсь, это может оказаться полезным для кого-то еще.

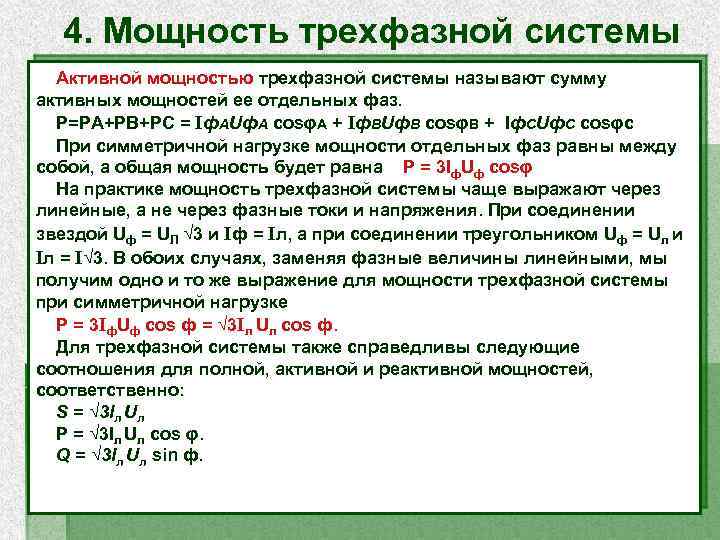

Трехфазная мощность и ток
