Формула мощности электрического тока, расчет по мощности и напряжению
Для того, чтобы обеспечить безопасность при эксплуатации промышленных и бытовых электрических приборов, необходимо правильно вычислить сечение питающей проводки и кабеля. Ошибочный выбор сечения жил кабеля может привести из-за короткого замыкания к возгоранию проводки и к возникновению пожара в здании.
Содержание
- Что такое мощность (Р) электротока
- Что влияет на мощность тока
- Отличия мощности при постоянном и переменном напряжении
- По какой формуле вычисляется
- Расчет силы тока по мощности и напряжению в сети постоянного тока
- Однофазные нагрузки
- Расчет в трехфазной сети
- Средняя P в активной нагрузке
- Подбор номинала автоматического выключателя
- Видео о законах электротехники
Что такое мощность (Р) электротока
Электрическая мощность является физической величиной, характеризующей скорость преобразования или передачи электрической энергии.
Единицей измерения по Международной системе единиц (СИ) является ватт, в нашей стране обозначается Вт, международное обозначение — W.
Что влияет на мощность тока
На мощность (Р) влияет величина силы тока и величина приложенного напряжения. Расчет параметров электроэнергии выполняется еще на стадии проектирования электрических сетей объекта. Полученные данные позволяют правильно выбрать питающий кабель, к которому будут подключаться потребители. Для расчетов силы электротока используется значения напряжения сети и полной нагрузки электрических приборов. В соответствии с величиной силы электротока выбирается сечение жил кабелей и проводов.
Отличия мощности при постоянном и переменном напряжении
Ведем обозначения электрических величин, которые приняты в нашей стране:
- Р − активная мощность, измеряется в ваттах, обозначается Вт;
- Q − реактивная мощность, измеряется в вольт амперах реактивных, обозначается ВАр;
- S − полная мощность, измеряется в вольт амперах, обозначается ВА;
- U − напряжение, измеряется в вольтах, обозначается ВА;
- I − ток, измеряется в амперах, обозначается А;
- R − сопротивление, измеряется в омах, обозначается Ом.
Назовем основные отличия P на постоянном и Q на переменном электротоке. Расчет P на постоянном электротоке получается наиболее простым. Для участков электрической цепи справедлив закон Ома. В этом законе задействованы только величина приложенного U (напряжения) и величина сопротивления R.
Расчет S (полной мощности) на переменном электротоке производится несколько сложнее. Кроме P, имеется Q и вводится понятие коэффициента мощности. Алгебраически складывая активную P и реактивную Q, получают общую S.
По какой формуле вычисляется
Расчет силы тока по мощности и напряжению в сети постоянного тока
Для расчета силы I (тока), надо величину U (напряжения) разделить на величину сопротивления.
Расчет силы тока по мощности и напряжению:
I = U ÷ R
Измеряется в амперах.
Для такого случая электрическую Р (активную мощность) можно посчитать как произведение силы электрического I на величину U.
Формула расчета мощности по току и напряжению:
P = U × I
Все компоненты в этих двух формулах характерны для постоянного электротока и их называют активными.
Исходя из этих двух формул, можно вывести также еще две формулы, по которым можно узнавать P:
P = I2 × R
P = U2 ÷ R
Однофазные нагрузки
В однофазных сетях переменного электротока требуется произвести вычисление отдельно для Р и Q нагрузки, затем надо при помощи векторного исчисления их сложить.
S = P + Q
В скалярном виде это будет выглядеть так:
S = √P2 + Q2
В результате расчет P, Q, S имеет вид прямоугольного треугольника. Два катета этого треугольника представляют собой P и Q составляющие, а гипотенуза — их алгебраическую сумму.
S измеряется в вольт-амперах (ВА), Q измеряется в вольт-амперах-реактивных (ВАр), Р измеряется в ваттах (Вт).
Зная величины катетов для треугольников, можно рассчитать коэффициент мощности (cos φ). Как это сделать, показано на изображении треугольника.
Расчет в трехфазной сети
Переменный I (ток) отличается от постоянного по всем параметрам, особенно наличием нескольких фаз.
Расчет P в трехфазной нагрузке необходим для правильного определения характеристик подключаемой нагрузки. Трехфазные сети широко применяются в связи с удобством эксплуатации и малыми материальными затратами.
Трехфазные цепи могут соединяться двумя способами – звездой и треугольником. На всех схемах фазы обозначают символами А, В, С. Нейтральный провод обозначают символом N.
При соединении звездой различают два вида U (напряжения) – фазное и линейное. Фазное U определяется как U между фазой и нейтральным проводом. Линейное U определяется как U между двумя фазами.
Эти два U связаны между собой соотношением:
UЛ = UФ × √3
Линейные и фазные электротоки при соединении звездой равны друг другу: IЛ = IФ
Форма расчета S при соединении звездой:
S = SA + SB + SC = 3 × U × I
Активная P:
Р = 3 × Uф × Iф × cosφ
Реактивная Q:
Q = √3 × Uф × Iф × sinφ.
При соединении треугольником фазное и линейное U равны друг другу: UЛ = UФ
Линейный I при соединении треугольником определяется по формуле:
IЛ = IФ × √3
Формулы мощности электрического тока при соединении треугольником:
- S = 3 × Sф = √3 × Uф × Iф;
- Р = √3 × Uф × Iф × cosφ;
- Q = √3 × Uф × Iф × sinφ.
Средняя P в активной нагрузке
В электрических сетях P измеряют при помощи специального прибора – ваттметра. Схемы подключения находятся в зависимости от способа подключения нагрузки.
При симметричной нагрузке P измеряется в одной фазе, а полученный результат умножают на три. В случае несимметричной нагрузки для измерения потребуется три прибора.
Параметры P электросети или установки являются важными данными электрического прибора. Данные по потреблению P активного типа передаются за определенный период времени, то есть передается средняя потребляемая P за расчетный период времени.
Подбор номинала автоматического выключателя
Автоматические выключатели защищают электрические аппараты от токов короткого замыкания и перегрузок.
При аварийном режиме они обесточивают защищаемую цепь при помощи теплового или электромагнитного механизма расцепления.
Тепловой расцепитель состоит из биметаллической пластины с различными коэффициентами теплового расширения.
Если номинальный ток превышен, пластина изгибается и приводит в действие механизм расцепления.
У электромагнитного расцепителя имеется соленоид с подвижным сердечником. При превышении заданного I, в катушке увеличивается электромагнитное поле, сердечник втягивается в катушку соленоида, в результате чего срабатывает механизм расцепления.
Минимальный I, при котором тепловой расцепитель должен сработать, устанавливается с помощью регулировочного винта.
Ток срабатывания у электромагнитного расцепителя при коротком замыкании равен произведению установленного срабатывания на номинальный электроток расцепителя.
Видео о законах электротехники
Из следующего видео можно узнать, что такое электричество, мощность электрического тока. Даны примеры практического применения законов электротехники.

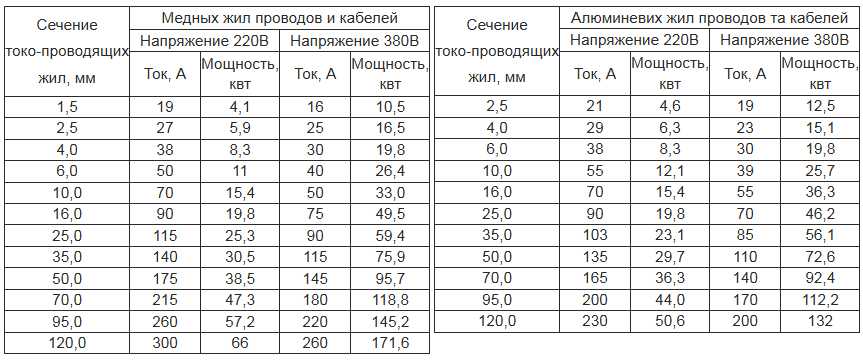

Расчёт сечения кабеля по мощности и току
Расчёт сечения кабеля по мощности нагрузки или потребляемому току производится на основе ПУЭ (гл.
Для расчёта сечения кабеля с другими типами изоляции, в металлической оболочке, бронированных, с другими способами прокладки (в воде, в земле и т.д.), при повторно-кратковременном и кратковременном режимах работы электроприемников, следует обратится к специалисту.
Расчёт производится как по допустимым потерям напряжения, так и по допустимому длительному току. В результате выводится максимальное полученное значение сечения из стандартного ряда до 120 мм².
Для постоянного тока cosφ=1; 1 фаза. Доступна Windows-версия программы расчёта потерь напряжения
ВСЕ РАСЧЁТЫ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.3) для проводов и кабелей с резиновой и поливинилхлоридной изоляцией, наиболее часто используемой при производстве электромонтажных работ до 1 кВ, при эксплуатации на открытом воздухе, в трубах и коробах.
прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
хх (разделитель — точка)Как легко преобразовать амперы, вольты и ватты
Определение ампер, вольт и ватт для любой части оборудования имеет решающее значение для подтверждения совместимости с инженерными сетями вашего здания. Если у вас есть информация для двух из этих электрических характеристик, вы можете обеспечить безопасную и эффективную работу устройства, рассчитав недостающие данные. Чтобы преобразовать ватты в амперы, амперы в ватты или выполнить любое другое преобразование, ответ будет у вас под рукой с помощью простого уравнения.
Электрический калькулятор
Иногда может быть трудно определить значения напряжения, силы тока и мощности в руководстве пользователя или спецификации. Если вам нужен калькулятор преобразования вольт в ватт, наш калькулятор электрического преобразования поможет вам! Просто заполните два пустых поля ниже и нажмите «Рассчитать», чтобы преобразовать ампер в вольт или ватт.
Формулы электрического преобразования
Кроме того, несколько основных уравнений позволяют вам самостоятельно рассчитать недостающую информацию.
Ватт = Ампер x Вольт
Примеры:
- 10 А x 120 В = 1200 Вт
- 5 А x 240 В = 1200 Вт
Ампер = Вт/Вольт
Примеры:
- 4160 Вт / 208 В = 20 Ампер
- 3600 Вт / 240 В = 15 А
Вольт = Вт/Ампер
Примеры:
- 2400 Вт / 20 А = 120 В
- 2400 Вт / 10 А = 240 В
Подключение оборудования общественного питания к неправильному напряжению является основной причиной того, что оборудование не работает должным образом.
Если вы подключите свое новое оборудование к неправильному источнику питания, оно будет работать не так эффективно и даже может выйти из строя.
Принимая во внимание инвестиции, необходимые для оснащения вашей кухни торговым оборудованием, вы захотите убедиться, что требования к электропитанию соблюдены. Используйте наш калькулятор напряжения для точного расчета силы тока, напряжения или мощности, чтобы избежать этой распространенной ошибки.
Установка электрического оборудования
Важно отметить, что большая часть холодильного , кухонного и посудомоечного оборудования на нашем сайте предназначена для коммерческого или институционального использования. Электрические характеристики и требования могут сильно различаться от изделия к изделию.
Например, многие более крупные предметы, такие как плиты, пекарские конвекционные печи и комбо-расстойники, не поставляются со шнуром и вилкой.
Эти устройства должны быть подключены электриком. Мы настоятельно рекомендуем проконсультироваться с электриком, если вы не уверены в пригодности того или иного электрооборудования для использования в вашем бизнесе.
Хотите знать, в чем разница между амперами и вольтами? Напряжение, сила тока и мощность связаны между собой. Читайте дальше, если вам интересно узнать больше об этих электрических терминах и о том, как они работают вместе.
Ампер: Ампер, широко известный как ампер, измеряет поток электричества как электрический ток. В частности, они измеряют количество электронов, проходящих мимо определенной точки в секунду. Распространенной аналогией, используемой для описания работы усилителей, является садовый шланг. Ампер можно сравнить с объемом воды, протекающей через шланг. Чем больше галлонов воды проходит через шланг в минуту, тем сильнее течение. Или, поскольку количество электронов, протекающих мимо определенной точки в секунду, увеличивается, то же самое происходит и с усилителями.
Вольт: Как заставить эти ампер течь? Напряжение. Если придерживаться аналогии с садовым шлангом, напряжение аналогично давлению воды в шланге. Давление или сила — это то, что заставляет воду течь. Вольты — это мера того, какой силе подвергается каждый электрон, что называется «потенциалом». Потенциал — это то, что заставляет электричество течь. Разница между вольтами и амперами заключается в том, что ампер измеряет объем протекающих электронов, а вольт измеряет давление заставляет их течь.
Ватт: Ампер и вольт объединяются, чтобы создать ватты, измерение количества высвобождаемой энергии. В случае с садовым шлангом это будет количество протекающей воды. Чем выше мощность, которая, как мы теперь знаем, является комбинацией электрического потенциала и потока, тем больше мощности и мощности мы увидим. Например, чем больше мощность микроволновой печи, тем быстрее она приготовит пищу.
Теперь у вас есть общее представление о том, как совместно работают вольты, амперы и ватты для питания вашего электрооборудования.
Вам не нужно быть экспертом по электрическим параметрам, если вы знаете напряжение вашего оборудования и тип источника питания в вашем здании. Вы можете положиться на наш простой калькулятор напряжения, чтобы определить недостающую информацию.
Контрольный список установки оборудования
Итак, вы заказали новую единицу профессионального кухонного оборудования, и теперь она готова к доставке на объект. Как покупатель оборудования, сделали ли вы всю домашнюю работу, чтобы убедиться, что установка пройдет как можно более гладко, и что оборудование будет работать должным образом с самого начала? Если вы считаете, что у вас все под контролем, взгляните на следующий список «обязательных» задач, чтобы убедиться, что не будет сюрпризов, когда придет время устанавливать новое оборудование.
Почему вам следует покупать тяжелое оборудование онлайн
В течение многих лет, когда владельцам ресторанов нужно было купить новое оборудование или расходные материалы, они обращались либо в дилерский центр, либо в магазин с наличными.
Хотя это то, к чему привыкли многие владельцы ресторанов, покупка тяжелого ресторанного оборудования и расходных материалов в Интернете намного проще, быстрее и дешевле, чем покупка в традиционных магазинах и дилерских центрах. Кроме того, некоторые владельцы ресторанов не решаются покупать крупные и дорогие товары, такие как холодильники, духовки и кухонные плиты, через Интернет, но наша система оптимизирована, чтобы доставить ваше оборудование к вам быстрее, безопаснее и дешевле, чем у традиционных оптовиков. В этом блоге мы объясним, почему вам следует покупать оборудование и расходные материалы для ресторана в Интернете, и почему покупка оборудования в WebstaurantStore — лучший вариант, чем покупка на сайте go 9.0005
Пропан и природный газ: сравнение топлива для приготовления пищи
Приготовление пищи на газу является основным продуктом общественного питания. Независимо от того, используете ли вы большое или маленькое кухонное оборудование, приготовление пищи на газу дает больше тепла, чем электричество.
Во многих регионах газ также дешевле электричества, поэтому выбор газа может помочь снизить накладные расходы вашего ресторана. Когда дело доходит до выбора используемого газа, важно узнать о различиях между двумя вариантами: природным газом и пропаном. С помощью этого руководства по цене, приготовлению пищи и различиям оборудования между пропаном и природным газом вы можете решить, какой газ лучше всего подходит для вашей кухни. Что такое природный газ? Природный газ – это ископаемое топливо, которое добывается из-под земли. Этот газ в основном состоит из метана и может содержать меньшее количество диоксида углерода 9.0005
- Темы 1198
- Индустриальный 46
- Ресторанный менеджмент 118
- Бар Менеджмент 52
- Советы по организации питания 31
- Пекарня Менеджмент 39
- Food Trucks & Concessions 51
- Реклама и маркетинг 36
- Экологичные советы 9
- Планировка и дизайн объекта 35
- Советы по кофейне 26
- Установка и обслуживание 54
- Уборка и борьба с вредителями 29
- Безопасность и санитария 80
- Советы по запуску 100
- Дизайн меню 9
- Советы по кухне и кулинарии 65
- Гостиничный менеджмент 21
- Советы по магазинам пиццы и сэндвичей 34
- Мелкие изделия 34
- Приготовление пищи 74
- Предметы столешницы 16
- Расходные материалы 21
- Калькуляторы и инструменты 6
- Расходные материалы 39
- Посудомойка и прачечная 19
- Кухонное оборудование 80
- Хранение и охлаждение пищевых продуктов 39
- Оборудование для производства напитков 29
- Товары для офиса 6
- Подробнее
- Тип ресурса 657
- Подробные статьи 232
- Руководство по покупке 265
- Инструкции 94
- Обзоры продуктов 66
Вт (Вт) Электрическая единица
- Определение Вт
- Ватт в мВт, кВт, МВт, ГВт, дБм, калькулятор преобразования дБВт
- Таблица префиксов единиц измерения ватт
- Как перевести ватты в киловатты
- Как перевести ватты в милливатт
- Как преобразовать ватты в дБм
- Как преобразовать ватты в ампер
- Как перевести ватты в вольты
- Как перевести ватты в омы
- Как перевести ватты в БТЕ
- Как перевести ватты в джоули
- Как преобразовать ватты в лошадиные силы
- Как перевести ватты в кВА
- Как преобразовать ватты в ВА
- Таблица потребляемой мощности
Определение ватта
Ватт — единица мощности (обозначение: Вт).
Единица ватт названа в честь Джеймса Уатта, изобретателя паровой машины.
Один ватт определяется как скорость потребления энергии в один джоуль в секунду.
1 Вт = 1 Дж / 1 с
Один ватт также определяется как ток в один ампер при напряжении в один вольт.
1 Вт = 1 В × 1 А
Ватт в мВт, кВт, МВт, ГВт, дБм, дБВт калькулятор преобразования
Преобразование ватт в милливатт, киловатт, мегаватт, гигаватт, дБм, дБВт.
Введите мощность в одно из текстовых полей и нажмите кнопку Convert :
| Введите милливатт: | мВт | ||
| Введите мощность: | Вт | ||
| Введите киловатты: | кВт | ||
| Введите мегаватты: | МВт | ||
| Введите гигаватт: | ГВт | ||
| Введите дБм: | дБм | ||
| Введите дБВт: | дБВт | ||
Таблица префиксов единиц измерения ватт
| наименование | символ | преобразование | пример |
|---|---|---|---|
| пиковатт | пВт | 1 пВт = 10 -12 Вт | P = 10 пВт |
| нановатт | нВт | 1 нВт = 10 -9 Вт | P = 10 нВт |
| микроватт | мкВт | 1 мкВт = 10 -6 Вт | P = 10 мкВт |
| милливатт | мВт | 1 мВт = 10 -3 Вт | P = 10 мВт |
| Вт | Вт | — | P = 10 Вт |
| киловатт | кВт | 1 кВт = 10 3 Вт | P = 2 кВт |
| мегаватт | МВт | 1 МВт = 10 6 Вт | P = 5 МВт |
| гигаватт | ГВт | 1 ГВт = 10 9 Вт | P = 5 ГВт |
Как перевести ватты в киловатты
Мощность P в киловаттах (кВт) равна мощности P в ваттах (Вт), деленной на 1000:
P (кВт) = P (Вт) / 1000
5 Как сделать конвертировать ватты в милливатт
Мощность P в милливаттах (мВт) равна мощности P в ваттах (Вт), умноженной на 1000:
Как преобразовать ватты в дБм
Мощность P в децибел-милливаттах (дБм) равна 10-кратному логарифму мощности P в милливаттах (мВт) по основанию 10, деленному на 1 милливатт:
P (дБм) = 10 ⋅ log 10 ( P (мВт) / 1 мВт)
мощность P в ваттах (Вт), деленная на напряжение V в вольтах (В):
I (А) = P (Вт) / В (В)
5 Как для преобразования ватт в вольты
Напряжение V в вольтах (В) равно мощности P в ваттах (Вт), деленной на силу тока I в амперах (А):
V (V) = P (W) / I (A)
Как конвертировать WATTS в OHMS
929259.
(W) / I (A) 2 R (ω) = В (V) = В (V) = V (V) )
. Как преобразовать ватты в БТЕ/чP (БТЕ/ч) = 3,412142 ⋅ P (W)
Как преобразовать ватт в Joules
E (J) = P (j) = P (J) = P (J). Как перевести ватты в лошадиные силы P (л.с.) = P (Вт) / 746 Реальная мощность P в ваттах (W0) равна 1W0 умножить на полную мощность S в киловольт-амперах (кВА) умножить на коэффициент мощности (PF) или косинус фазового угла φ: P (W) = 1000 ⋅ S (KVA) ⋅ PF = 1000 ⋅ S (KVA). реальная мощность P в ваттах (Вт) равна полной мощности S в вольт-амперах (ВА), умноженной на коэффициент мощности (PF) или косинус фазового угла φ: P (Вт) = S (ВА) ⋅ PF = S (ВА) ⋅ cos φ Сколько ватт потребляет дом? Сколько ватт потребляет телевизор? Сколько ватт потребляет холодильник? Как перевести ватты в кВА
Потребляемая мощность некоторых электрических компонентов
Электрический компонент Типичная потребляемая мощность в ваттах ЖК-телевизор 30.
