План санузла с размерами: Планировка санузла: 10 интересных проектов

Выбор проекта при перепланировке ванной комнаты и санузла

Содержание

Санузел должен быть… прежде всего практичным, удобным, безопасным и функциональным. Поэтому проектирование санузлов должно проводится с учетом эргономики и всех нормативов СНиП в совокупности с потребностями хозяев квартиры.

Планировка ванных комнат и санузлов включает в себя расстановку сантехники и мебели: ванна, раковина, унитаз, зеркало, шкафчик, полотенцесушитель, возможно биде, стиральная машина, душевая кабина, а также схему разводки инженерных коммуникаций: водоснабжение, канализация, счетчики, вентиляция, электричество. В статье мы расскажем о разных типах планировки санузла, и в отдельности коснемся проектных особенностей маленьких и совмещенных помещений.

Оптимальные типы планировки стандартных санузлов

Чтобы максимально эффективно задействовать пространство, следует начертить план санузла с размерами, и тщательно продумать, как будут размещены сантехника и мебель.

Дизайн проекты совмещенных санузлов в линейной расстановкой сантехники

Если помещение прямоугольное, вытянутое и узкое, то рекомендуется линейная компоновка сантехники, а если почти квадратное, то ванну, унитаз и раковину можно разместить по радиальному принципу, как показано на схеме ниже.

Способы размещение сантехники в совмещенном санузле

В последнее время сохраняется стойкая тенденция к перепланировке помещений, маленький туалет присоединяют к ванной комнате. Такое решение, за счет удаление стены и одной двери, позволяет заполучить дополнительную площадь и возможность по-новому распланировать обстановку: найти дополнительное место для установки стиральной машины, шкафчика, биде или второй раковины. Проект совмещенного санузла следует обязательно узаконить, получив согласование на перепланировку в БТИ.

Примеры планировки в типовом санузле

Маленькое пространство

Грамотная планировка совмещенного санузла даже на очень маленькой площади в 2 м.кв. позволяет разместить в помещении всю необходимую сантехнику, как показано на плане ниже.

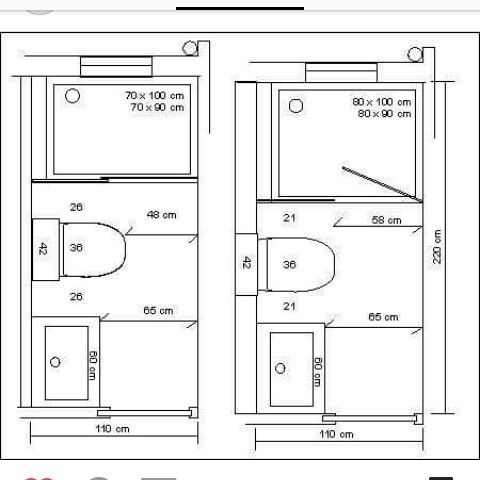

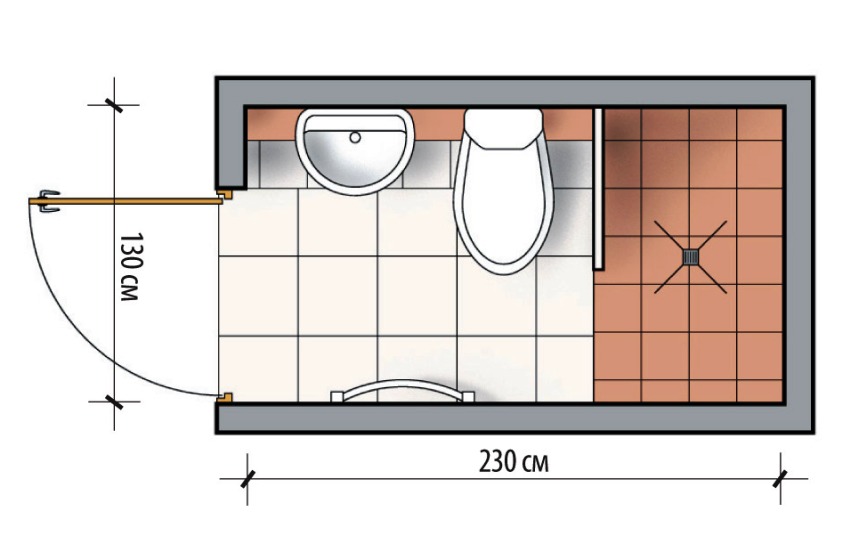

Маленький санузел, планировка узкого помещения с встраиваемой душевой панелью

Здесь очень важно взять во внимание состав семьи, если в доме дети, то лучше установить компактную ванну, для обустройства уборной для взрослых людей вполне подойдет и душевая кабина.

При индивидуальной планировке помещения вместо биде можно установить узкую стиральную машину

В раздельном санузле на 2 м.кв. можно установить не только ванну, но и душевую кабину или встроенную панель, отгородив ее специальным экраном. Если отказаться от варианта с душем, останется место под стиральную машину.

Размещение сантехники в маленькой ванной комнате

Санузел в панельном доме и в хрущевке

Санузлы в типовых панельных домах и в хрущевке имеют стандартную площадь 3, 3,3 и 3,75 м.кв. Чаще всего, в таких случаях принимается решение объединить маленькие помещения, что позволяет создать комфортную и практичную уборную, в которой умещается все необходимое.

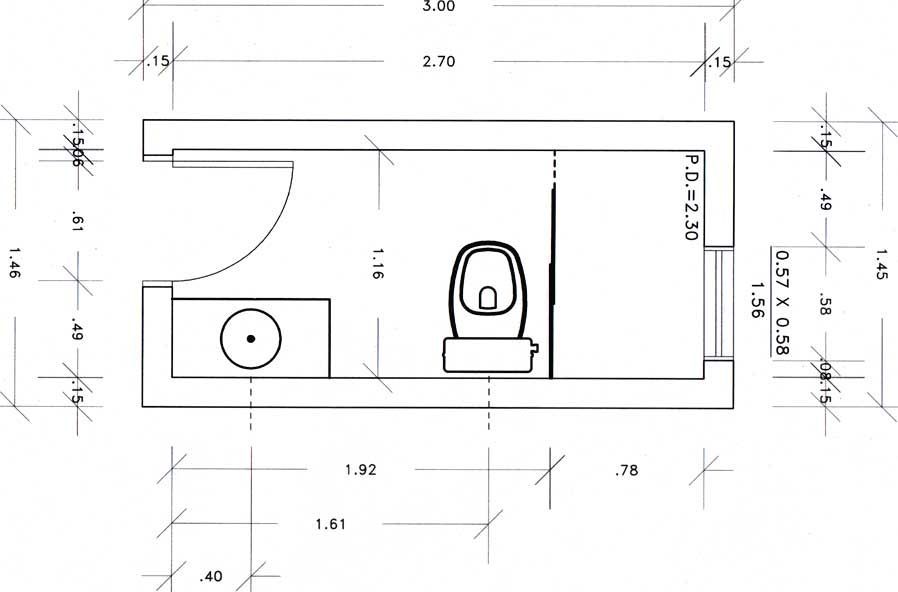

Стандартная линейная планировка уборной 3 кв. м.

Санузел площадью 3,1 м. кв., как правило имеет вытянутую прямоугольную форму, поэтому все оборудование рекомендуется разместить вдоль длинной стены, таким образом, на стыке смежной и противоположной стен образуется свободное пространство для установки машинки и узкого шкафчика.

Планировка санузла в хрущевке, если установить компактную сантехнику, то вместится шкаф и стиральная машина

Больше повезло владельцев санузлов 3,3 м.кв., помещение имеет почти геометрию квадрата. Здесь уже можно планировать размещение сантехники радиально и линейно. А кроме того, есть возможность установить, как ванну, так и душевую кабину.

Фото совместного санузла в хрущевке

Чаще всего в панельном доме, чтобы совместить санузел достаточно убрать перегородку между помещениями, но в таком случае приходится отказаться от ванны в пользу душевой кабины.

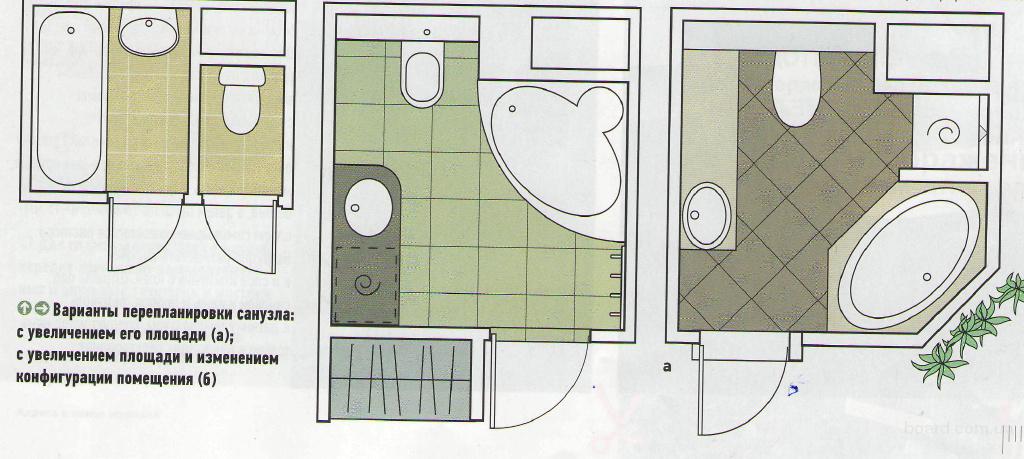

Типовая перепланировка санузла в панельном доме

Если позволяет ширина коридора, то иногда чтобы увеличить площадь санузла в панельных домах «захватывают» часть прихожей. Это радикальный способ перепланировки, который следует тщательно просчитать.

Пример, как спланировать и увеличить санузел за счет коридора

Планировка санузла 4 кв. м и более

В домах новой серии, например, в И-155 санузлы вытянутые, имеют площадь 3,9-4 м. кв. В таком помещении вариантов перепланировки может быть множество. Один из самых распространенных на схеме ниже: вся сантехника располагается на одной линии по длинной стене.

Здесь вместо ванны можно поставить душевую кабину, тогда высвободится место под стиральную машину

В этой же серии домов в двухкомнатных квартирах санузел чуть большего размера и нет громоздкого вентиляционного короба. Здесь вмещается полноценная ванна, а противоположной стене можно расположить большую тумбу с раковиной, под столешницей хватит места под стиральную машину.

Радиальное расположение сантехники в помещении 4 кв. м

В почти квадратных санузлах ванну можно разместить вдоль стены напротив двери (план ниже) либо по смежной стороне (на схеме стена справа). В таком случае унитаз и раковина переносятся на дальнюю стену, а слева останется место для машинки и шкафа.

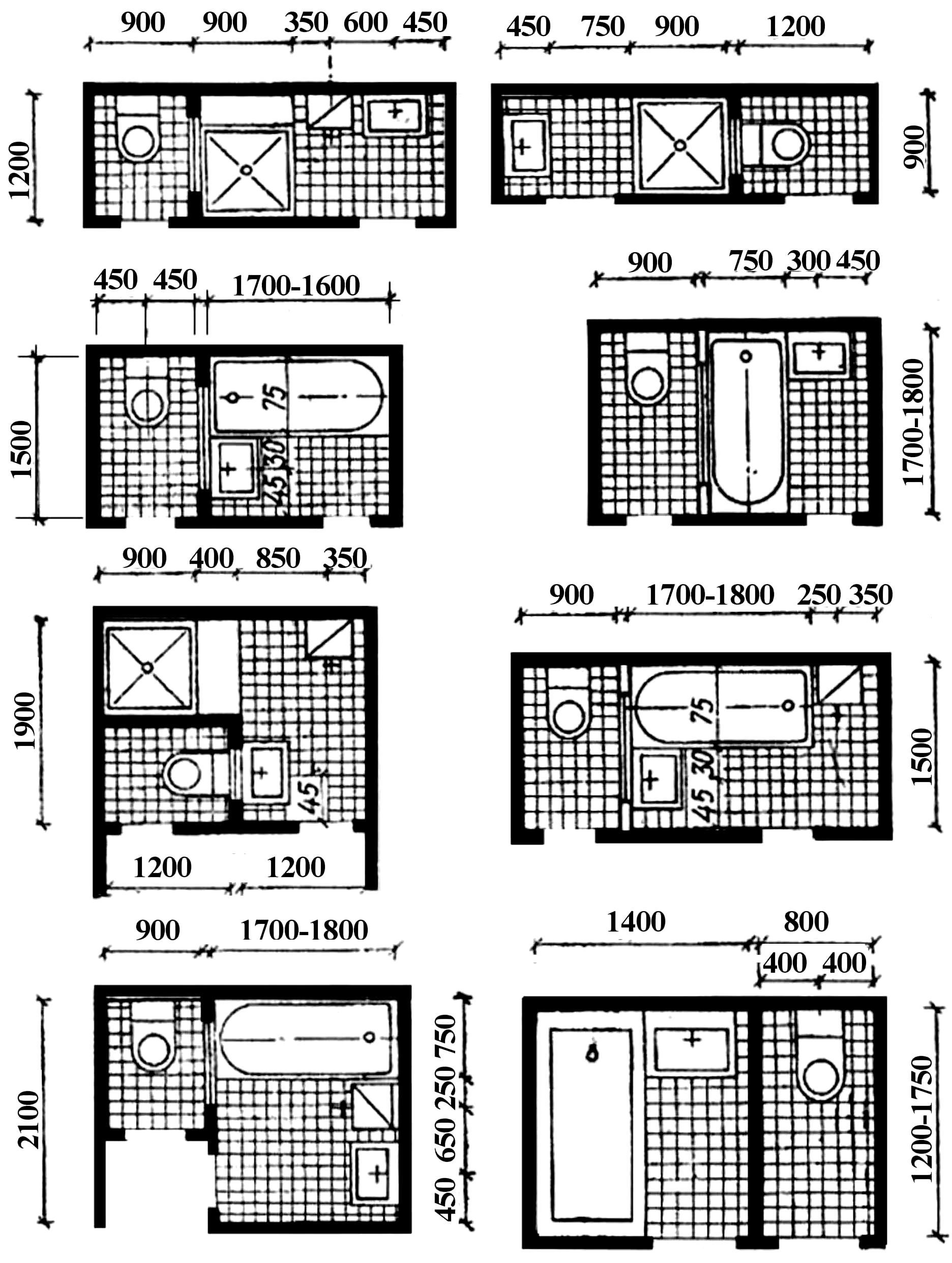

Схема планировки санузлов с размерами 2*2 м

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]Перепланировка ванной комнаты и санузла – мероприятие затратное, так как перенос сантехники влечет за собой переделку узлов коммуникаций. Существуют определенные нормы к сгибу труб, их наклону и поперечному сечению, а также правила, на установку счетчиков и отсекающих кранов, прежде чем приступить к переделке необходимо выполнить проектную документацию с указанием всех изменений.[/su_highlight]

Типовая схема расположения сантехники в серии домов П-11 М

Квартиры в серии домов П-111 М имеют санузел площадью чуть более 5 м. кв., здесь перепланировка может включать в себя и двойные раковины с удобным столиком, ванную, отдельно душ, шкафы и полочки, унитаз и биде. И вопреки сложившейся тенденции, если у вас многочисленная семья, то такой санузел лучше сделать раздельным, чтобы был отдельный доступ к унитазу и ванной комнате, в которой все равно останется достаточно места, чтобы установить все необходимое.

Совмещенный санузел с перегородкой для туалета

Две раковины будут полезны тем, кто встает на работу в одно время, если такой необходимости нет, то полезную площадь можно использовать для установки душевой кабины с разными СПА функциями или под шкаф.

Перепланировка углового и нестандартного санузла

Нестандартная форма санузла может показаться недостатком, но при грамотной планировке, все минусы можно превратить в достоинства. Ниже, мы подобрали две схемы расположения сантехники в сложных по форме помещениях. Преимуществом здесь является угловая ванна и душ, которые очень сложно уместить в прямоугольном пространстве.

Планировка санузла при сложной геометрии пространства

Как узаконить перепланировку

Согласование на перепланировку санузла может проходить по упрощенной форме только по эскизу:

Если планируется только снос перегородки без увеличения площади за счет других помещений.
Будет просто перенос узлов коммуникации, без увеличения точек сантехники. То есть, раковину на другую стену перенести можно, а вот поставить два умывальника уже нельзя.

Чтобы получить разрешение на упрощенную перепланировку, необходимо в жилищную комиссию предоставить следующие документы:

техпаспорт из БТИ;
эскиз с перепланировкой на копии паспорта из БТИ можно нарисовать изменения от руки;
свидетельство на жилплощадь или договор соцнайма;
письменное заявлений собственников квартиры, для опекунов нотариально заверенное согласие.

Перепланировка санузла потребует составление проектной документации, если планируется:

увеличение санузла за счет других площадей (только нежилых: коридор, кладовая), исключая кухню;
перенести санузел в другое нежилое помещение, которое имеет отдельных вход, но при этом требуется, чтобы из санузла не было напрямую выхода в комнату или кухню;
если вы планируете увеличить количество сантехнических точек, в том числе установка дополнительной раковины, биде, стиральной машины и других приборов, эксплуатация которых увеличит потребление воды.

В данном случае, помимо перечисленных выше документов, так же потребуется Техзаключение и проектная документация на перепланировку, обязательно от организации, имеющей допуск СРО на данный вид работ, и заключение из Роспотребнадзора.

Простая перепланировка совмещенного пространства по эскизам

После ремонта потребуется вызвать представителей жилкомиссии, получить от них акт выполненных работ. Так же потребуются акты на скрытые работы: новая схема разводки и гидроизоляция санузла, которые должна выполнить организация с допуском СРО или управляющая компания. После этого пригласить в квартиру техника БТИ, он обмерит помещение. И в заключении вам нужно будет получить новый техпаспорт из БТИ, где будут внесены все изменения.

Альбом дизайн проектов 1,5х1,8|Ванные комнаты|Совмещенные санузлы

Это современный дизайн, помноженный на незыблемые традиции керамического производства Европы. Покрытие не теряет насыщенности красок даже по прошествии многих лет, всегда выглядит свежо и выразительно.

Автор: Аскерова М.П.

16.02.2013

Необыкновенно изящная и элегантная в своей изумительной красоте коллекция керамики привлекает внимание гармоничным сочетанием пропорций, матового блеска слегка рифленой фактуры поверхности, цветового решения пастельных или приглушенных тонов и необыкновенно романтичной тонкой росписи из букетов цветов декоративной плитки.

Автор: Аскерова М.П.

16.02.2013

Эта плитка наверняка создана под впечатлением королевского дворца, выложенного потрясающе красивой средневековой плиткой, но, превосходит ее и по красоте, и по качеству.

Автор: Аскерова М.П.

16.02.2013

Главной особенностью роскошной этой новой коллекции плитки стала искусная имитация дерева. В серию входит несколько расцветок напольной и настенной плитки: от нежно-белого до глубокого коричневого. Поверхность плитки воспроизводит текстуру натурального дерева.

Автор: Аскерова М.П.

23.11.2013

Роскошная классическая коллекция испанской плитки из красной глины двойного обжига.Коллекция Это плитка, которая притягивает взгляд и поражает своей изысканностью и остается популярной всегда.

Автор: Аскерова М.П.

25.11.2013

Эта глянцевая плитка совершенно необычна и впишется в практически любой интерьер, будь то жилое пространство или коммерческое помещение. В коллекцию также вошла плитка со структурированной поверхностью, которая имитирует мозаику, бережно сложенную из кусочков смальты. Цветовая гамма коллекции представлена большим разнообразием сочных цветов.

Автор: Аскерова М.П.

25.11.2013

Эта керамическая плитка настраивает нас на лирический лад и заряжает помещение чувственной атмосферой. Дизайнеры — создатели данной коллекции плитки позаботились даже о том, чтобы каждый из представленных восьми образцов настенного кафеля также получил свое название: «живой», «миловидный», «глубокий», «вкусный», «сладкий» и так далее.

Автор: Аскерова М.П.

25.11.2013

Эта керамическая плитка пользуется особенной популярностью у потребителей. Ведь она обладает не только высочайшим качеством, но и неизменно привлекает своим восхитительным дизайном. Она выполнена в нежнейших тонах цвета морской волны, тяготеющих к бирюзовой гамме, а также сиреневых

Автор: Аскерова М. П.

25.11.2013

«Цветение» — именно так переводится название этой коллекции керамической плитки .Эффектное сочетание строгости и романтики является ещё одной отличительной чертой этого проекта. Это потрясающе красивое и очень эффектное дизайнерское решение для стильного и современного декора.

Автор: Аскерова Марина

26.11.2013

Спокойная цветовая гамма и декоры на тему «спа» создают эффект расслабленности и покоя. Одно из лучших решений для помещений, предназначенных для водных процедур.

Автор: Аскерова М.П.

27.11.2013

Идеально подобранные цвета, удобный формат, красивый дизайн — что еще нужно для того, чтобы сделать интерьер максимально комфортным?

Автор: Аскерова М.П.

01.12.2013

Элегантно и утонченно. Ноту романтики в «музыкальную композицию» проекта вносят бордюры и вставки с изображениями распустившихся роз, а необходимой экспрессии добавляют мозаичные декоры.

Автор: Аскерова Марина

01.12.2013

Глянцевый переливающийся и искрящийся на свету керамогранит подчеркнет изысканный стиль вашего интерьера. Он прекрасно способен дополнить собой главный элемент проекта -уникальное панно из стеклянной мозаики .

Автор: Аскерова М

02.12.2013

Фантастическая коллекция этой керамической плитки дарит нам ощущение весны, радости и чистоты. Фоновая плитка коллекции глянцевая, рельефная, в нашем проекте представлена в замечательных оттенках: цвета слоновой кости и сирени.

Автор: Аскерова М.П.

02.12.2013

Необыкновенный проект с использованием мозаики и керамогранита. Мозаику для проекта выбрали необыкновенный по цветовому сочетанию и фактуре микс стекла и камня.

Автор: Аскерова М.П.

02.12.2013

Этот проект поможет Вам отойти от устоявшихся традиций и внести в окружающую обстановку больше красок, света и позитива и создаем в интерьере по-настоящему жизнерадостную атмосферу.

Бросим вызов скуке и плохому настроению!

Автор: Аскерова М.П.

06.12.2013

Планировка ванных комнат и санузлов

Можно вас поздравить – у вас есть повод для радости! Поскольку вы являетесь собственником (в проекте) коттеджа, у вас есть способность и возможность создать себе такой санузел и ванную комнату, в которых можно было бы достаточно долго быть наедине с собой и думать о вечном. Кроме всего прочего, жильцы частных домов избавлены от утренних «пробок» на подходе к санузлу для того, чтобы почистить зубы!

Давайте посмотрим, что нужно сделать, чтобы создать такой санузел, в котором можно было бы даже жить!

Содержание: (скрыть)

Введение

Чтобы не путаться, для начала определимся с терминами.

В этой статье, под термином «санузел», мы будем понимать уборную комнату, в которой есть, как минимум, унитаз и умывальник. В отдельных случаях, если позволяет площадь, то плюс к стандартному набору, есть писсуар и биде. В ванной комнате должны находится, как минимум, ванна (джакузи) и, возможно, душ. Также мы будем говорить о совмещенных санузлах – помещениях, в которых находится сантехника для санузла и ванной комнаты. Совмещенные санузлы проектируются, как правило, с одной стороны, для экономии площади, а с другой стороны – для удобства жильцов.

Современный санузел

Прежде чем начать проектировать подобные помещения, вы должны знать, какие размеры у них должны быть.

Нормативные размеры ванных комнат и санузлов

Украинские строительные нормы (ДБН В.2.2-15-2005 «Жилые здания») устанавливают минимальные размеры площади санузлов. Однако оптимальные размеры для таких помещений лучше обсудить при проектировании частного дома с архитектором, который, учитывая ваши приоритеты, поможет правильно распорядиться площадью: посоветовать, на чем можно сэкономить, а где этого делать не стоит.

Минимальные размеры ванных и санузлов по нормам:

•совмещенный санузел (оборудованный ванной, умывальником, унитазом, местом для стиральной машины) — 3,8 м2;

План санузла с минимальными размерами

• ванная комната (с ванной, умывальником, местом для стиральной машины) — 3,3 м2;

• туалет (уборная, оборудованная унитазом и умывальником) — 1,5 м2;

Туалет с унитазом и умывальником

• туалет (уборная с унитазом и без умывальника) — 1,2 м2.

Расположение ванных и санузлов

Теперь, когда вы уже знаете, сколько санузлов вам необходимо, важно понимать, как и где их расположить?

Мы уже говорили выше, что, как правило, санузлы и ванные располагают около спален (в двухэтажном доме спальную зону обычно делают на втором этаже). Таким образом, чтобы из спальни был прямой доступ в санузел (без переходов по коридорам).

Если вы планируете жить вместе с родителями или родственниками, то для них лучше сделать отдельный санузел. В двухэтажных домах обычно комната родителей находится на первом этаже, рядом с ней — отдельные ванная и гардероб.

Очень удобно устроить ванную рядом с гардеробной, которую иногда располагают между ванной и спальней. Удачен вариант планировки, когда войти в ванную комнату можно из спальни, пройдя гардеробную.

Примечание: что с эстетической точки зрения, можно, но не желательно устраивать санузел рядом с кухней или столовой. Не допускается устраивать санузлы и ванные комнаты над жилыми комнатами и кухнями.

Также вы должны учитывать, что желательно, чтобы все санузлы и ванные комнаты размещались один под/над другим — для удобства и удешевления подвода коммуникаций (канализации, водоснабжения, вентиляции).

Ванная комната с современным дизайном

Перед тем, как начать проектировать санузлы и ванные комнаты, вы должны определиться, из какого материала будут отводящие трубы от ванн, умывальников и прочей сантехники, а также где будут находиться вентили. Также необходимо знать месторасположение вентиляционных коробов и канализационных стояков, к которым будет производиться привязка технического оборудования, и размещение источников освещения.

Процесс проектирования ванных комнат и уборных в частном доме

Вы должны определиться со следующими вопросами:

• Сколько человек будет пользоваться санузлом или ванной комнатой?

• Какая планировка этой комнаты необходима, учитывая состав семьи и планировку дома?

• Сколько санузлов и ванных планируется в доме?

• Какая будет площадь санузла и ванной?

• Сколько все это будет вам стоить?

Когда вы уже начнете планировать размещение сантехники, помните, что должны быть соблюдены минимальные расстояния между оборудованием и стенами помещения. Эти данные следует учитывать при проектировании и использовать в сторону увеличения, но ни в коем случае не уменьшения.

• Свободное пространство перед ванной или душевой кабиной должно составлять не менее 70 см (чтобы после водных процедур было удобно выйти и воспользоваться полотенцем), оптимальное же расстояние—105 см.

Минимальное расстояние ванны до стены

Минимаольно расстояние 70 см между ванной и другими объектами в ванной комнате

• Полотенцесушители и вешалки для полотенец устанавливают на расстоянии 50-70 см от ванны или душа, чтобы до них было легко дотянуться.

• Свободное пространство перед унитазом и биде должно быть не менее 60 см, а по обе стороны от продольной оси унитаза — не менее 40 см (минимум в нормативах не предусмотрен, но специалисты считают, что при проектировании нужно выделить от 25 см с каждой стороны прибора).

Оптимальные размеры для устройства унитаза в санузле

• Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45 градусов вниз.

• Рекомендуется размещать умывальник на высоте не менее 80 см от уровня чистого пола.

• Между боковой стеной и умывальником должно быть минимум 20 см, от него до биде или унитаза — 25 см.

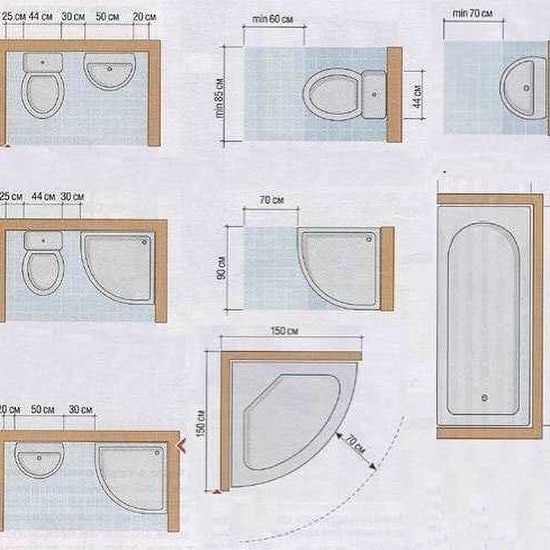

Минимальные размеры размещения раковины в туалете

Правильное размещение унитаза и раковины

• Перед умывальником нужно оставить не менее 70 см свободного пространства, а если он расположен в нише, — не менее 95 см.

• Расстояние между двумя умывальниками по осям смесителей должно быть минимум 90 см (двойные модели шириной более 1,2 м неудобны при одновременном использовании).

• Между самими умывальниками нужно оставить не менее 25 см (в этом промежутке можно установить держатель полотенец).

• Расстояние между осями умывальников — минимум 65 см.

• Если санузел у вас расположен под крышей мансарды, то расстояние от пола до наклонной плоскости мансарды при установке унитаза должно быть минимум 105 см.

Примечание: Планируя размещение сантехники и аксессуаров, вы должны учитывать рост всех членов семьи (которые будут постоянно пользоваться этим помещением).

Ванну обычно ставят одной стороной вплотную к стене. В больших ванных комнатах ванну можно установить в центре. Подводка труб в этом случае будет под полом.

Душевая кабина может иметь различную конфигурацию и располагаться около стены или в центре помещения. Для экономии места рекомендуют использовать угловую душевую кабину с раздвижными дверьми.

Сегодня вы можете выбрать любую сантехнику в любых размерах. Однако по стандартам (ГОСТам) высота ванны на ножках должна составлять 64 см, без них — 48-51 см. Размеры стандартных ванн обычно составляют 75-80×160 см, 75-80×170 см, угловых — 150×150 см и 160×160 см, душевых — 80×80 см, 90×90 см и 100×100 см.

Размеры унитазов и биде могут варьироваться у разных моделей: унитазов — 44×65 см, 36×65 см, биде — 40×60 см, 37×54 см.

Дизайнерская уборная

Мы надеемся, что вышеперечисленные нехитрые советы, помогут вам запроектировать и создать вашу идеальную ванную комнату.

Планировка санузла в загородном доме

Понравилась статья? Следите за новыми идеями из мира строительства, дизайна, полезных советов в нашем канале.

Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Каждому человеку хочется, чтобы его жилище приносило чувство уюта, и было максимально комфортным, но, к сожалению, не всего частные дома и городские квартиры могут похвастаться большими размерами ванной комнаты. Но к счастью существуют идеи планировки интерьера, которые помогут функционально спланировать пространство.

Дизайн-проект современной ванной.

Основные этапы планировки ванной в частном доме:

Все элементы дизайна ванной комнаты должны идеально сочетаться друг с другом и находиться в полной гармонии.
Если ванная комнате не располагает большой площадью, то ее следует заменить удобной и компактной душевой кабиной. Это поможет сэкономить большое количество свободного места. Тем более на строительном рынке сейчас представлено большое количество стильных и необычных душевых кабин.
Наилучшим решение расположение унитаза в ванной комнате будет возле канализационного стояка. Располагайте все предметы бытовой техники в близости от необходимых для их работы линий коммуникаций. Из этого и стоит разрабатывать дизайн-проект.
По возможности старайтесь обращать свое внимание на современные модели ванн и унитазов. Наибольшей популярностью сейчас пользуются настенные унитазы. Они отлично экономят пространство и очень эргономичны. Так же обладают высокой прочностью и выдерживают нагрузку до 300 кг.

Ванная комната в розовых тонах с угловой ванной.

Количество санузлов в жилом помещении

Вопрос о количестве санузлов в доме решается задолго до его постройки, еще на стадии проектирования чертежей. Важно учитывать не только количество членов семьи, но и этажность частного дома. Если планируется одноэтажное здание, то ограничьтесь, соответственно, одним санузлом. Если дом планируется строить двух- и более этажный санузел должен находиться на каждом этаже. На первом этаже размещают так называемый гостевой санузел. Он обычно состоит из унитаза и умывальника и предназначен для гостей. Иногда гостевой санузел совмещается из постирочной или кладовой, а также душевой комнатой. Размещать такой санузел нужно недалеко от входа и кухни.

Дизайн ванной комнаты с душевой кабиной.

Как правильно сделать дизайн-проект

Во время обдумывания дизайн-проекта для ванной в частном доме не стоит недооценивать некоторые детали, которые сложно заметить с первого взгляда. Если их не учесть, то в дальнейшем они могут испортить весь внешний вид ванной комнаты. Ниже приведен список таких нюансов:

Учитывайте количество осветительных приборов в зоне самой ванной и возле умывальника с зеркалом.
Не располагайте сушку для полотенец сразу за дверью. Поместите ее напротив ванной.
Если в вашей семье уже есть дети или в скором времени вы задумываетесь о пополнении, то стоит подбирать высоту раковины так, чтобы до нее дотягивались дети.
Деревянная мебель плохо переносит большую влажность воздуха. Поэтому лучше не планировать ее размещение в ванной.
Если вы планируете покупать ванну из акрила, то учтите, что она устанавливается на каркас, а он занимает дополнительное место.
Так же не стоит располагать зеркала за дверью, это может привести к повреждению зеркальной поверхности. Это можно предотвратить так же установкой ограничителей для дверей.
Если шкафы для постельного белья и полотенец располагаются возле ванны или душевой кабины, то для них потребуется дополнительная вентиляция. Иначе ткань может портиться.

Дизайн просторной ванной комнаты в бежевом.

Обратите внимание! Подумайте о том, чтобы расположить в ванной комнате и небольшую ванну, и просторную душевую кабину. Это очень удобно и практично, ведь кому не хочется иногда после работы понежиться в теплой пенной воде или принять охлаждающий бодрящий душ с утра? Место также поможет сэкономить подвесной унитаз.

Ванная комната совмещенная с туалетом в серых тонах.

Роль цвета в планировке санузла

Безусловно, цвет играет одну из главных ролей в планировке ванной комнаты. Людям с давних пор стало известно, что светлые и пастельные тона визуально расширяют пространство, а темные, наоборот, сужаю его.

Ванная комната в светлых тонах.

Белый цвет сделает помещение очень светлым и легким, но только если применять его в интерьере аккуратно, в сочетании с другими тонами. Иначе, стены начнут казаться скучными и неуютными, придавая ванной вид больничной палаты. Подберите к светлым обоям или кафелю контрастную мебель, плитку отличающегося оттенка, необычное освещение, потолок или напольное покрытие, и вы удивитесь, как преобразилась обычная, скучная ванная комната!

Дизайн белой ванной комнаты.

Также никогда не выходит из моды синий цвет. Сам по себе он холодный, поэтому лучше будет добавить к нему в интерьер золотистые или оранжевые цвета. Ванная в светло-синих, голубых оттенках будет казаться более просторной.

Ванная в синих оттенках.

Планировка небольшой, средней и крупногабаритной ванной комнаты в частном доме

Небольшая ванная комната

Ванная комната площадью примерно в 2 кв. м относится к комнатам небольшого размера и при планировке такого помещения могут возникнуть некоторые проблемы. Квадратная ванная комната относительно проста в планировке. Стоит расположить унитаз, умывальник, ванну или душевую по четырем сторонам и в центре остается достаточно места для свободного перемещения. Прямоугольные помещения (например, 1,5 на 1,37 метра, площадь в таком случае 2,055 кв. м) вызывают больше сложностей при планировке. Но если заменить обычную ванну и умывальник на угловые варианты, то это заметно сэкономит место, делая комнату более функциональной и комфортной в использовании. Так же останется место и для шкафчиков, и для стиральной машинки. Если ваша ванная комната располагает чуть большей площадью, то смело можно отделять стиральную машинку дополнительной перегородкой и помещать в ванную большее количество шкафов для хранения.

Дизайн-проект маленькой ванной комнаты.

Средняя ванная комната

В санузле средних размеров можно запросто уместить не только душевую кабину, но еще и небольшую ванну. Конечно, придется подбирать угловые модели, но они во многом даже превосходят свои аналоги. Так же в одну из ниш в стенах комнаты отлично поместится и стиральная машина, и сушилка для белья, и многофункциональные шкафчики, в которых можно хранить не только моющие средства, но и постельное белье, полотенца. Если площадь вашей ванной примерно 6 квадратных метров (длина комнаты 3 метра, а ширина –2 метра), то она при строительстве дома, скорее всего, рассчитывалась на большую семью, состоящую из четырех и более человек. Будет практичным расположить в ванной комнате не один привычный умывальник, а сразу несколько. Это очень удобно, хоть и звучит странно, ведь после прогулки перед обедом не придется ждать, пока каждый из членов семьи помоет руки, это можно сделать всем сразу. Возле одной из раковин расположите подвесной унитаз, а вдоль противоположной стены большую ванну, душевую кабину или все сразу. Ванную комнату с еще чуть большей площадью можно снабдить, например, беде.

Дизайн средней ванной комнаты.

Большая ванная комната

Очень редко в частных домах, а тем более в городских квартирах панельных домов, возможно, встретить ванные комнаты площадью больше десяти квадратных метров. Но такая ванная, безусловно, предоставляет намного больше возможностей для реализации проектов по дизайну. Наиболее частый вариант планировки большой ванной комнаты это разделение помещения на зоны: гостевую и для принятия водных процедур. Говоря простым языком, площадь, отведенная для раковины и унитаза, приподнимается над полом, а иногда и огораживается тонкими стенами из гипсокартона. Вторая зона для купания так же огораживается гипсокартонными стенами, небольшими дверями или ширмами. И в ней располагаются большая ванна, просторная душевая кабина, раковина и шкафчики для хранения полотенец, халатов или постельного белья. В частных домах часто можно встретить и ванные площадью больше 10 квадратных метров. Там найдется место и для джакузи, и причудливых ступенчатых ванн. Здесь хозяева дома и дизайнеры абсолютно ничем не ограничены, кроме финансовых возможностей и фантазии. Продумайте также несколько вариантов освещения. В роли источника основного света в ванной комнате чаще всего выступает небольшая люстра, которая устанавливается по центру ванной или ближе к двери.

Дизайн-проект большой ванной комнаты.

Если в вашей ванной присутствует штора, которая защищает остальное пространство от влаги при купании, в этом месте может не хватать освещения. Позаботьтесь о том, чтобы такого не происходило.

Освещение в ванной.

Наибольшей популярностью пользуются точечные светильники. Они равномерно освещают всю площадь комнаты и могут выступать как в роли основного освещения, так и подсвечивать какие-либо зоны, например, возле зеркала.

Точечные светильники в интерьере современной ванной.

Если вы совместите в интерьере ванной комнаты все три варианта, это будет идеальным решением. При выборе дизайна осветительного прибора ориентируйтесь на общий стиль интерьера. Если помещение оформлено в современном стиле, например в минимализме, то отлично смотрятся светильники, выполненные с эффектом металлика. Ну а если вы выбрали классический интерьер, то отлично будут смотреться люстры и бра.

Дизайн освещения в ванной комнате.

Последние тенденции дизайна ванных комнат в частном доме

В заключение предлагаем вдохновиться и посмотреть на примеры фото последних модных трендов в дизайне ванных комнат в частных домах.

Видео: Современный дизайн ванной комнаты

Что может быть проще, чем планировка санузла? Все прекрасно понимают, что там должны быть раковина, унитаз, ванна или душевая кабина, очень желательно найти место стиральной машине. А если удастся выкроить местечко для шкафчика с парфюмерией и моющими средствами — вообще идеально. Выбираемые варианты планировки санузла разнятся в зависимости от общей площади и от количества членов семьи.

Планировка санузла в квартире

Согласитесь, если утром одновременно собирается выходить из дома четыре человека, объединение ванной и туалета, как бы замечательно это ни выглядело, неразумно. При этом планировка ванных комнат и санузлов должна осуществляться с учетом прокладки водопроводных и канализационных труб, размещения полотенцесушителя.

Если предусмотрено использование проточного водонагревателя , в проект электрической разводки следует включить заземление и подводку мощного кабеля.

С проблемами планировки санузла в хрущевке многие знакомы не понаслышке. Место, отведенное для ванны, в лучшем случае 1,5 метра, не удастся заменить из-за очень маленькой площади. Прежде чем покупать акриловую ванну, её следует хорошенько промерить. Они часто значительно шире чугунных, и просто не поместятся. Хорошим решением является установка душевой кабины. Однако, планировка санузла с душевой кабиной предполагает несколько особенностей. Пол должен быть идеально выровнен, а к месту установки душевой кабины до наклейки кафеля нужно подвести электричество. Иначе, гидромассаж, подсветка и прочие обещанные производителем удовольствия просто не будут работать.

Планировка маленького санузла предполагает использование компактных сантехнических приборов. Приличную площадь можно выиграть, установив миниатюрную угловую раковину. А вот навесной унитаз покупать не стоит. Притом, что скрытая инсталляция не больше по размеру, чем обычный бачок, психологически выдвижение даже части стены вперед, делает санузел еще меньше.

Идеальная планировка совмещенного санузла, как на фото, предполагает использование хотя бы визуального зонирования и мощной вытяжки. Оптимально завести включение принудительной вентиляции на выключатель освещения.

Особых изысков при планировке раздельного санузла добиться обычно не удается. Если позволяет площадь, возле унитаза неплохо разместить небольшую раковину. Сам унитаз должен находиться поближе к стояку канализации. Так меньше вероятность засоров.

Планировка санузла в частном доме

Строительство собственного дома предоставляет больший простор для фантазий. Несмотря на отсутствие строгих требований, предъявляемых к перепланировке и перемещению ванной и туалета в многоквартирном доме, следует все-таки избегать планировки санузла в частном доме над жилыми комнатами.

Это связано, прежде всего, с возможностью протечек и других аварий. На первом этаже, как правило, устраивают гостевой санузел с унитазом и раковиной. Неплохо у второго выхода (в сад, в огород) выделить место для душевой. Это удобно для того, чтобы не идти на второй этаж с грязными ногами, после работы на грядках.

Так называемый «хозяйский» санузел располагается возле спальни, имеет большую площадь. Именно планировка совместного санузла для членов семьи отличается изысканной отделкой и интересными дизайнерскими решениями.

В целом, при достаточной фантазии и нежелании следовать стереотипам, можно без особых затрат сделать ванную и туалет приятным и удобным местом.

Статья предлагает читателю рассмотреть все аспекты правильного выполнения планировки санузлов жилого помещения.

При проектировании санитарного блока квартиры или частного дома максимальное внимание уделяют функциональности, эргономичности и комфортности этого незаменимого помещения. Именно здесь человек начинает и заканчивает свой день, смывает остатки сна по утрам и расслабляется в теплой ванне вечерами. В типовых проектах домов ванна и туалет проигрывают по размерам другим помещениям жилища, но небольшая площадь санузлов не умаляет их значимости.

Для создания максимально комфортных условий проживания своим заказчикам проектировщики-строители предлагают увеличить площадь санузла или же обустроить несколько санузлов. В данном случае следует руководствоваться целесообразностью и здравым смыслом. Выделение непомерно большой площади для подобного помещения выглядит как необоснованная растрата и пространства, и денежных средств. Поэтому планировка санузла в частном доме или квартире многоэтажки разрабатывается еще при создании базового проекта.

Оформление ванной комнаты с санузлом

Подобный подход дает инженерам-конструкторам возможность просчитать и преимущества и недостатки проекта с увеличенной площадью санузла. Именно во время подготовки плана здания специалисты могут определить в каком случае можно позволить расточительно использовать жилое пространство, а в каком необходимо экономить квадратные метры жилплощади.

Совмещенный или смежный гигиенический блок

Наименование «санитарный узел» говорит само за себя, т.е. это помещение, предназначенное для проведения гигиенических процедур.

Планировка совмещенного санузла с ванной

Санблоки, в зависимости от назначения и установленного оборудования, подразделяют на несколько типов:

Совмещенный санузел, когда оборудование для оправления физиологической нужды и купания располагают в одной комнате.
Раздельный санузел, когда унитаз и оборудование для купания располагаются в разных помещениях.
Туалетом называют комнату в которой установлен унитаз.
Уборная, помимо оборудования для оправления нужды, комната оснащена рукомойником со столешницей и большим зеркалом.
Ванной комнатой называют большое по площади помещение, в котором размещают оборудование для мытья или купания. Обычно такие блоки выполняют служебные функции и не предназначены для гостей. Планировка ванной комнаты в частном доме предполагает размещение санитарного помещения рядом со спальней хозяев жилища.

Зачастую заказчикам проекта строительства жилого дома приходится выбирать между устройством совмещенного или раздельного санузла. И в том, и в другом случае имеются свои преимущества и свои недостатки. В статье представлена ознакомительная информация о плюсах и минусах подобных планировок.

Устройство санузла – основные требования к проекту

Выполняя распланировку санитарно-гигиенических блоков, инженеры-проектировщики придерживаются следующих правил.

Обеспечение вентиляции помещения – естественной или принудительной. К примеру, наличие оконного проема в ванной комнате обеспечит приток свежего воздуха в помещение, решит проблемы вентиляции и освещения. Специалисты советуют выбирать северо-восточное или восточное направление для устройства окна в помещении ванной. Если планировка дома не позволяет устроить окно в ванной, то в помещении предусматривают установку системы принудительной вентиляции, что необходимо для удаления влаги. Согласно действующим в России СнИП, установленная в ванной система вентиляции должна вытягивать свыше 25 куб. метров воздуха в час, а влажность помещения не должна превышать 65%.

Минимальная площадь санитарных блоков устанавливается строительными нормативами в следующих диапазонах:

2.1 совмещенный санузел, предполагающий установку стирального оборудования, оснащенный рукомойником, унитазом, оборудованием для принятия водных процедур – 3,8 м2;
2.2 помещение ванной, предполагающее установку стирального ооборудования, оснащенное раковиной для умывания и оборудованием для принятия водных процедур – 3,3 м2;
2.3 туалетная (уборная) комната, оснащенная унитазом и рукомойником – 1,5 м2;
2.4 туалетная комната, предполагающая только установку унитаза, без рукомойника – 1,2 м2.

Минимальный зазор между установленным сантехобрудованием и стенами санитарного помещения устанавливается в следующих пределах:

3.1 душевая кабинка (ванна) – стена – 70 см;
3. 2 полотенцесушители (держатели для полотенец) – душевая кабинка (ванна) – 50 см;
3.3 унитаз – фронтальная стена – 60 см; унитаз – боковые стены – 40 см;
3.4 высота установки умывальника – 80 см;
3.5 рукомойник – унитаз – 25 см; рукомойник – боковая стена – 20 см; рукомойник – фронтальная стена – 70 см; при установке устройства для умывания в нише зазор между рукомойником и стеной перед ним увеличивается до 90 см;
3.6 между краями двух соседних умывальников зазор должен быть не меньше 25 см.

Определение оптимального количества санитарно-технических узлов и их наиболее рационального расположения

Планировка ванных комнат и санузлов, фото которых представлены на сайте, выполняется с учетом следующих факторов.

Стильный интерьер ванной комнаты

Количество санитарных блоков зависит от общей площади строения и количества, проживающих в нем жильцов:

максимальный комфорт проживания обеспечивает планировка, предлагающая оборудовать каждую спальню отдельной ванной, и устроить гостевой санузел рядом с общей гостиной. Реализация такого решения возможна при наличии свободной площади и достаточного финансирования;
для одноэтажного дома с двумя спальными комнатами достаточно обустройства одного помещения ванной и одной уборной или совмещенного санблока, расположенного рядом с гостиной. Входную дверь в гигиенический блок желательно вынести за пределы гостиной и разместить в холле;
при планировке двухэтажного дома с большим количеством спален для проживания двух взрослых людей и двух детей, оптимальное размещение гигиенических блоков будет следующим. Первый этаж оборудуется гостевым уборным помещением. На втором этаже размещают две ванных комнаты, располагая одну из них смежно к спальне взрослых. Входная дверь второй ванны, используемой детьми, выходит в коридор;
для пожилых людей, проживающих в доме, рядом с используемой ими спальни обустраивается отдельная ванная или комплексный санузел, оборудованный душевой кабиной, унитазом и рукомойником.

Места расположения санитарных блоков определяют руководствуясь следующими нехитрыми правилами:

Если в доме имеется нескольких этажей, то санитарно-гигиенические блоки следует размещать друг под другом, что сэкономит и денежные средства, и трудозатраты на прокладку сантехнических коммуникаций.
Не рекомендуется размещать туалеты возле помещений используемых для приготовления и приема пищи.
Не рекомендуется размещать санитарные узлы над жилыми комнатами.
Санблоки и туалетные комнаты не требуют интенсивного и яркого естественного освещения. Наличие окон для подобных помещений на обязательно. А значит размещать комната можно по северной стороне строения.

Планировка помещения уборной

Но полутора квадратных метров уборной можно комфортно разместить унитаз и рукомойник. В условиях ограниченности пространства, оборудование типа биде или писсуара не часто монтируют в своих домах. Жильцы предпочитают более практично использовать свободное пространство, занимая его машинами для стирки, шкафами для хранения моющих средств и т.п.

Дизайн ванной комнаты с туалетом

При установке в большой уборной душевой кабины, помещению присваивается статус «санитарно-гигиенического узла». Наличие окна в уборной делает комнату более привлекательной. Но при этом, высоту подоконника следует планировать на уровне 130 метров, что позволит более рационально использовать пространство.

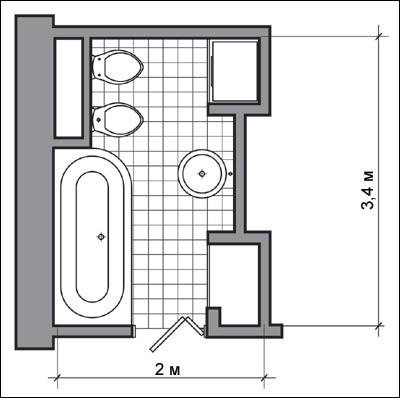

Планировка санитарно-гигиенического узла

При минимальной площади помещения санузла в 2,75 м2, в целях эффективного использования пространства устанавливают угловые душевые кабины, монтируют двери раздвижного типа, применяют душевые панели навешиваемые на поверхность стены. Используя одинаковую напольную керамическую плитку для всех секторов санузла можно зрительно увеличить помещение.

Планировка помещения ванной

Для обустройства комфортной ванной достаточно площади в 3,3 м2, на которой можно разместить ванну, унитаз и рукомойник. При установке оборудования для стирки размер минимальной площади увеличится до 3,5 м2. Грамотная планировка маленькой ванной комнаты обычно предусматривает место под расположение стиральной и сушильной машин, организацию зон хранения.

Планировка маленькой ванной

Большие ванные, площадью 8 м2 и более, могут быть оборудованы дополнительным умывальником, душевой кабиной, кабиной сауны или турецкой бани, зонами для хранения и т. п.

В санитарно-гигиенических помещениях экстра-лардж размера, ванну предлагают устанавливать в центре комнаты. В помещении устанавливают мебель из водоотталкивающего материала – кресла, хозяйственные шкафы. Наглядное представление о подобном размещении дает планировка ванной комнаты, фото которой можно найти в галерее фото-идей.

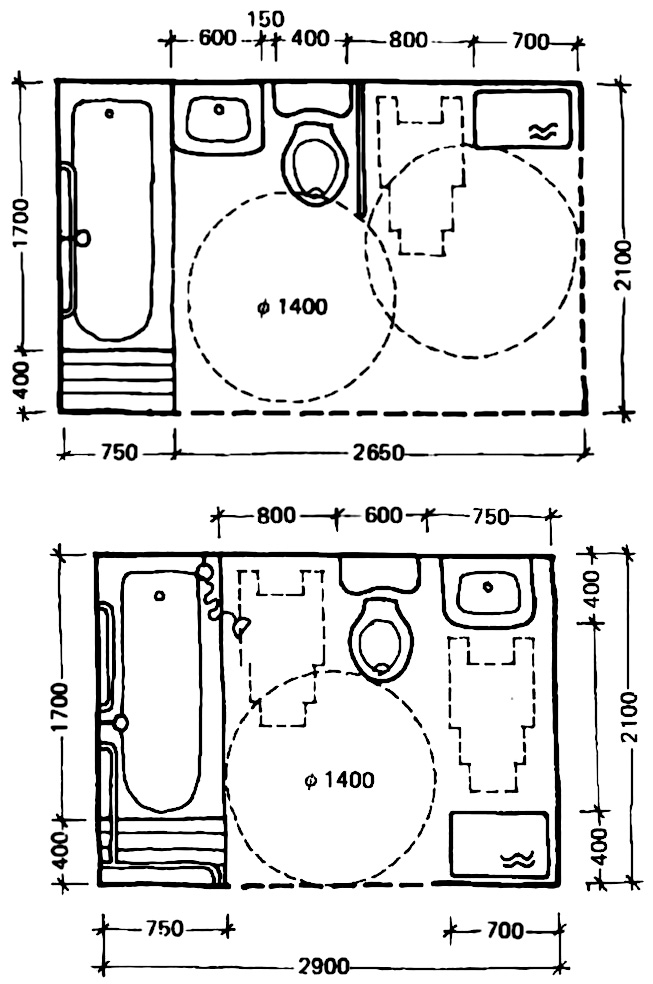

Планировка санитарно-гигиенического узла для пожилых

При обустройстве санблока для пожилых, предусматривают увеличение ширины проходов за счет снижения единиц сантехнического оборудования. Душевая кабинка, оснащенная сиденьем, предпочтительнее ванны. Проход к кабинке должен быть не меньше 1 метра в ширину. В санузле, предназначенном для пожилых, особое внимание следует уделить качеству напольной плитки, она не должна быть скользкой. Для удобства использования расстояние между душем и полотенцедержателем оставляют около 50-70 см.

Планировка ванной комнаты с санузлом

Планировка санитарно-гигиенического блока требует особого подхода. Для того, чтобы обеспечить максимальный комфорт пользователям санузла, необходимо многое продумать. Использование рекомендаций, предложенных в статье, поможет спланировать уютное и эргономичное помещение, комфортное и надежное в эксплуатации.

Удобное и комфортное жилье ― залог хорошего отдыха и прекрасного самочувствия всех его обитателей. Но покупая квартиру, особенно в домах старого фонда, много людей сталкивается с неудобной и непрактичной планировкой санузла.

Объединить ванную комнату с туалетом можно путем сноса смежной стены. В совмещенном помещении необходимо оставить одну и один светильник.

Внимание: если по смежной стене проходит труба, то ее перенос должен осуществляться исключительно специалистами, и только после согласования.

Пример объединения туалета и ванной комнаты — сложна перепланировка, когда требуется перенос трубы

Способы обустройства маленьких санузлов

Рассмотрим несколько вариантов планировки типовых ванных комнат, площадью до 5 м. кв.

вместо сидячей ванны устанавливают душевую кабину;
умывальник и унитаз делают угловыми.

Пример планировки небольшого санузла в хрущевке

оставляют полноценную ванну;
бачок унитаза прячут в стену;
под умывальником устанавливают тумбу для хранения разных принадлежностей;

Совет: над умывальником можно повесить большое зеркало для визуального расширения пространства.

Небольшой санузел с полноценным резервуаром для купания

в одном из углов устанавливают угловой резервуар, можно использовать мини-ванну с джакузи;
возле двери располагается стиральная машина;
у противоположной стены находится умывальник;
возле раковины располагается унитаз, бачок которого спрятан в нише.

Угловая ванна интересной формы станет изюминкой маленького санузла

Удобная планировка санузла ― залог комфорта всех членов семьи. Поэтому все чаще маленькие ванные комнаты и туалеты объединяют в одно помещение. Если перепланировка выполнена по всем нормам и правилам, вы можете наслаждаться удобством и безопасностью вашей ванной комнаты.

Эту публикацию следует воспринимать как пример решения, фотоотчет о создании туалета и душевой в частном доме. На мой взгляд, результат превзошел все ожидания и заслуживает внимания. Единственное, о чем я жалею — не было качественного фотоаппарата для запечатления всего процесса. Четкость фотографий оставляет желать лучшего, однако это кадры реальных работ, а не лощеные и «отфотошопленные» картинки с упаковок строительных материалов.

Началось все с того, что хозяевам надоели удобства во дворе и отсутствие душа в доме. Для воплощения комфортных условий было решено использовать прихожую, размерами всего 280 на 170 сантиметров. Так как вход в жилье находился там же, данную площадь нужно было еще использовать в качестве прохода в дом. Дом постройки советских времен, из остатков ЖБИ производства с деревянными полами. Тамбур был плохо утеплен и в сильные морозы стены изнутри покрывались инеем, несмотря на наличие радиатора. Была необходимость в утеплении.

Ситуация с канализацией тоже не радовала: в доме имелся лишь слив 50 мм. для кухонных нужд и подведение полноценной трубы 110 мм. было не рентабельным. Поэтому было принято решение использовать канализационный насос с измельчителем для принудительного отвода стоков унитаза в пятидесятую трубу.

По ряду причин, в частности для исключения мокрых процессов при заливании бетона, решили монтировать новый деревянный пол по лагам. Для заливания бетонной плиты требовалось больше времени, да и на улице было категорически мало места для приема или замешивания бетона. В общем, после долгих раздумий и взвешиваний все-таки остановились на деревянном полу.

Под лагами были проброшены все необходимые коммуникации, в том числе ППР-труба Ø32 мм. для отвода стоков от насоса. Все трубы были обернуты утеплителем.

Вот, кстати, сам насос. Установка пробная, пол еще не застелен. Смыв происходит по полипропиленовой трубе, длинной около 3-х метров, далее идет стандартная труба 50 мм.

Пол застелен, подпольное пространство сообщается с подполом всего дома, плюс под тамбуром сделана дополнительная отдушина на улицу, для уверенной вентиляции подпольного пространства. Ко всему прочему, между лаг заложен экструдированный пенополистирол 50 мм.

Трубы для душа и унитаза прокинуты частично под полом и по стенам. Коммуникации для умывальника выведены из подпола в месте будущей перегородки.

Внешние, промерзающие стены необходимо было утеплить. Так как в данной ситуации утепление снаружи было неприемлемым, делать это пришлось изнутри. Вообще, утепление изнутри — явление крайне нежелательное по ряду причин. Не если нет другого выхода, то делать это следует материалом с минимальной паропроницаемостью. Иначе стены под утеплителем будут запотевать, разрушаться и будет процветать плесень. Для таких целей не подходит минеральная вата, даже обернутая пароизоляцией. Поэтому утепление было выполнено экструдированным пенополистиролом.

Расчет и планирование на бумаге одно, а оценка на практике — совсем другое дело. Нужно было убедиться в схождении всех размером и оценить удобство в будущем санузле. Были произведены некоторые корректировки. К слову, трубы отопления и два радиатора пришлось демонтировать перед утеплением, ведь они монтировались без расчета на наши изменения.

Трубы центрального отопления были вновь подведены с учетом изменений, выполнен каркас и облицовка внешних стен влагостойким гипсокартоном. На пол постелено гипсоволокно для облицовки керамогранитом.

Настало время для возведения перегородок. Первая — разделяющая тамбур на две части, санузел и проход в дом. Вторая — простенок для крепления стеклянной двери душевой кабины. Каркас был заполнен изнутри плитами из минеральной ваты для звукоизоляции.

Совсем забыл о сливе для душа: во время монтажа пола была подведена сливная труба под полом. В досках выпилено окно 20 на 20 сантиметров для монтажа трапа. В дальнейшем, торцы окна обработались гидроизоляцией и трап был залит плиточным клеем. Естественно, во время заливания окошка, к дереву были закреплены металлические штыри, для надежной фиксации «лепешки» клея в деревянном окне.

На ровном полу душевой кабины была залита небольшая стяжка с уклонами, толщиной 0-2 см., выполнена обмазочная гидроизоляция с заходом на стены.

Стены и пол были облицованы плиткой, пол в душевой выложен той же самой плиткой, что и в остальном санузле. В процессе пришлось оформлять очень много углов. Внешние углы оформлялись пластиковыми уголками в цвет плитки, один тупой внешний угол пришлось запиливать в «ус».

Еще до возведения перегородок пришлось перебирать множество вариантов — какой же формы будет душевая кабина. К слову, подходящие стеклянные двери было очень проблематично найти. В итоге остановились на прямой конструкции, дверь складывается в две половинки и перемещается в острый угол душевой, где совсем не мешает. Был установлен натяжной потолок, душевая штанга «тропический душ», в общем все последние штрихи.

Мини-коридорчик, ведущий в дом получился вполне приемлемым и удобным для разувания. Конечно не хоромы, но житель хрущевки, к примеру, вообще не заметит стеснений. В коридоре только отшпаклевали стены, положили плитку на пол и поставили радиатор. Обои и последние штрихи хозяева решили выполнить своими силами.

Ну а на этой ноте мы заканчиваем наш фотоотчет, который доказывает, что при желании можно впихнуть невпихуемое и решить проблему отсутствия санузла в частном доме. Даже если площадь ограничена.

Ванная своими руками — ТаВанная.ру Рекомендации планировки ванной комнаты и санузла (фото) — Ванная своими руками

Планировка ванной комнаты и перепланировка позволяет полностью удовлетворить пожелания и вкусовые предпочтения владельцев жилья. Существующие строительные технологии, многочисленные дизайнерские разработки, инновационные материалы, современное сантехническое оборудование позволяют воплотить каждому желающему новые идеи в жизнь. С их помощью, планировка ванной комнаты в:

Старых «хрущевках»;
Панельных домах;
Новостройках индивидуальных домов,

Поможет создать элегантную и удобную ванную мечты с разнообразным стилистическим оформлением. Это могут быть:

Традиционная классика;
Прованс;
Хай-тек или итальянская роскошь.

При этом даже в небольшом пространстве стандартных типовых квартир, которые ограничивают фантазию дизайнера, перепланировка санузла поможет создать гармонично стильный интерьер.

Содержание статьи

1 Начинаем с нуля
- 1.1 Рекомендации по планировке сантехнических помещений в частном доме
2 Особенности новых решений в старых условиях
- 2.1 Снос перегородок
  - 2.1.1 Преимущества
  - 2.1.2 Недостатки
  - 2.1.3 Оформление документов
3 Порядок проведения строительно-монтажных работ
4 Заключение

Начинаем с нуля

В наше время многие счастливчики имеют возможность начать строительство собственного дома. Здесь, конечно же, планировка ванной комнаты имеет неограниченные возможности. Для начала, до принятия окончательного решения, нужно определиться рядом основных позиций:

Какой площадью нужна ванная комната;
Будет ли там стоять душевая кабинка или отдельная ванная;
Возможность обустройства теплого пола;
Как часто нужно будет пользоваться гигиеническим помещением;
Какой тип освещения выбрать;
Где установить розетки;
Как обустроить систему отопления, кондиционирования, вентиляции;
Где расположить полотенцесушитель, биде, унитаз;
Как расставить мебель;
Где поставить ванную: на подиуме, в центре комнаты или «утопить» в пол.

Особенности новых решений в старых условиях

Фото плана санузла размером 2,1 на 2,7 метров

Недостаток жилой площади в советском домостроительстве, сегодня превращается в трудно разрешаемую задачу уменьшения дефицита квадратных метров. По факту мы имеем в постройках того времени, будь то «хрущевка» или, немного лучше, панельный дом, довольно плачевную картинку.

В то время дома строились по основному типовому принципу с небольшими отклонениями, где ванная, туалет или кухня практически располагались в одной зоне квартиры. Все эти помещения имеют небольшие размеры. Если это совмещенный санузел, то он рассчитан на посещение только одного человека. Если это отдельное помещение туалета, то его узкий дверной проем в 60 сантиметров, занимает весь проход. В общем, то, положение довольно катастрофическое.

Поэтому перепланировка санузла, заставляет жильцов решать вопрос увеличения его пространства двумя путями.

Выбора приоритета площади кухни или гигиенических помещений. В этом случае убирается полностью кирпичная перегородка между туалетом и ванной, дверной проем которого закладывается вровень с наружной коридорной стеной. Здесь, за счет удаления простенка, который не существенно добавляет площади, можно значительно увеличить полезное объемное пространство помещения. Именно тут, при грамотном его заполнении, можно получить довольно приличный результат.
Полное изменение плана санузла квартиры за счет:

Сокращения жилого пространства;
Удаления некоторых простенков, коридоров, дверей.

Жертвуя одной жилой комнатой, можно до неузнаваемости изменить внутреннее обустройство квартиры, создать просторные зоны отдыха, приема или приготовления пищи, проведения личных гигиенических процедур. Здесь уж явно не будет соседствовать кухня с туалетом.

Снос перегородок

Перепланировка санузла является реальным шагом увеличения полезного пространства помещения. Снос перегородок удобен тем, что появляется возможность объединить две сантехнические комнаты в одну или переместить подобный санузел в квартире, меняя пространственные размеры коридора или кухни.

Планировка ванной трудная, не простая задача, однако, она помогает создать гармонично стильный интерьер помещения.

Преимущества

Варианты планировки ванной комнаты средних размеров

Почему многие люди отдают предпочтение объединению двух маленьких помещений, да потому, что это:

Приводит к увеличению полезного объемного пространства для дополнительного размещения:

Стиральной машины;
Душевой кабины или замены традиционной ванны на просторную угловую джакузи.

Позволяет переделать всю коммуникационную систему разводок для удобства эксплуатации и обслуживания.
Значительно сокращает средства на общий ремонт. Например, не нужно затрачиваться на установку дополнительной двери.
Увеличивает объем общего воздушного потока.
Полностью меняет дизайн интерьера, его стиля, условия пребывания.

Недостатки

Однако совместное объединение ванны с туалетом не для всех возможно, из-за того, что:

Планировка совмещенного санузла, если это позволяют строительные нормы и правила, должна быть документально оформлена, а это довольно затяжное мероприятие.
Ограничена возможность одновременного пользования разными членами семьи унитазом или ванной.
Разделение ванной и санузла не возможно, если промежуточная между ними стена является несущей.
Необходимо будет учесть запросы, проживающих в совместной квартире людей преклонного возраста, которым такой тандем функционально будет неприятным.
Нельзя использовать общие вентиляционные шахты, проходящие через сантехнические помещения, для увеличения дополнительной площади квартиры.

Оформление документов

Перепланировка санузла в любой квартире или частном доме обязательно сопровождается комплектом определенных документов. Они должны быть согласованы в БТИ, других муниципальных службах по упрощенной или полной схеме с изменением проекта.

Упрощенно по эскизам можно узаконить:

Демонтаж стены, которая не выполняет несущие функции;
Перенос туалета в зоне туалета с одного на другое место;

Изменение проекта требуется тогда, когда:

Нужно увеличить площадь санузла за счет определенной части прихожей, кладовки, коридора или т.п.;
Планируется перенос сантехнического оборудования в другую зону квартиры. При этом должно учитываться, чтобы выходная дверь из туалета не была направлена в сторону кухни или жилой комнаты;
Возникает необходимость дополнительной установки биде или душевой кабинки.

Порядок проведения строительно-монтажных работ

Оформив всю нужную документацию, узаконив планировку сантехнических помещений, можно начинать строительные работы. Рассмотрим их основные этапы.

Изначально нужно демонтировать нерабочие коммуникации, а затем старую сантехнику.
Потом убрать простенок между санузлом и ванной комнатой.
Следующим этапом предусматривается замена и перенос коммуникаций.
Объединение санузла предусматривает монтаж новой электропроводки. На этом этапе прокладывается проводка к каждой розетке и выключателю. Желательно, что это были новые целые одномерные куски с двойной изоляцией и мощностью.
После всех этих работ проводится антибактериальная обработка всех поверхностей, затем они выравниваются строительными смесями или влагостойким гипсокартоном.
На подготовленную поверхность потолка, стен, пола укладывается облицовочный материал в виде:

Пластиковых панелей;
Влагостойких обоев;
Керамической плитки.

После соблюдения технологии всех строительных работ, на завершающем этапе ремонта устанавливают сантехнику, полотенцесушители, бытовое оборудование.
Финишным этапом реализации планов обустройства совмещенного санузла будет установка мебели, зеркал, разнообразных аксессуаров.

Заключение

Сегодня перепланировать ванную комнату в рациональное и функциональное помещение вполне реально. Для этого современный рынок предлагает огромное количество строительных и отделочных материалов.

Современные магазины сантехники и мебели выставляют на свои витрины новые усовершенствованные модели сантехнического оборудования и специальных мебельных гарнитуров для ванных комнат.

Современные дизайнеры создают невероятные дизайн проекты. Даже в интернете сегодня можно воспользоваться онлайн программой для 3d планирования, которая предусматривает виртуальное обозрение нового проекта ванной комнаты. Очень приятно, что весь этот комплекс направлен на то, чтобы человеку было удобно, уютно, комфортно.

99 Планировки ванных комнат | Идеи для ванной комнаты и поэтажный план

Планируете ли вы новую ванную комнату или просто ремонтируете старую, есть несколько факторов, которые необходимо учитывать, прежде чем переходить к окончательной планировке. Максимальное использование пространства и получение всех необходимых приспособлений могут явно добавить комфорта. Очень важно рассчитать общее пространство, его размеры, форму, а также конфигурации сантехники и шкафов. Решите, хотите ли вы ванну или просто душ, а также все остальные элементы, которые сделают вашу ванную комнату еще лучше.

Здесь, в QS Supplies, мы продемонстрировали 99 макетов ванных комнат в трехмерных изображениях. Эти планировки вдохновлены планами этажей компании Kohler и изменены нашими специалистами. Эти макеты предназначены как для домашних, так и для офисных ванных комнат, за которыми вы можете следовать и продвигаться вперед в своем проекте и экономить массу времени. Помимо ванных комнат, у нас также есть полное руководство по планировке кухонь, если вы ищете планы этажей кухни.

План этажа 1

Увеличить

Эта стильная модель ванной комнаты имеет все элементы, основанные на форме прямоугольника, от большой угловой ванны до превосходной ультрасовременной раковины, и даже плитка в клетку симметрична.Размещение ванны рядом с прямоугольным зеркалом позволяет наилучшим образом использовать пространство и устраняет необходимость в искусственном освещении в комнате.

Размер: 8 футов 0 дюймов x 5 футов 0 дюймов	40 кв. Ft
Ширина: 84 дюйма	Длина: 60 дюймов

План этажа 2

Увеличить

Каждый элемент в этой ванной размещен так, чтобы максимально использовать имеющееся пространство. Квадратная форма видна повсюду, а размещение душевой кабины рядом с раковиной отлично подходит для экономии места.Унитаз на другом конце компактный и грамотно размещен.

Размер: 7 футов 6 дюймов x 8 футов 0 дюймов	60 кв. Ft
Ширина: 90 дюймов	Длина: 96 дюймов

План этажа 3

Увеличить

В этой планировке ванная комната занимает центральное место в изголовье комнаты, а раковина и унитаз расположены по обеим сторонам друг от друга. Такая компоновка позволяет разместить эти светильники на небольшом пространстве с достаточным пространством в центре.

Размер: 6 футов 2 дюйма x 11 футов 0 дюймов	62 кв. Ft
Ширина: 114 дюймов	Длина: 132 дюйма

План этажа 4

Увеличить

Это пространство имеет современную шестиугольную форму, чтобы с комфортом разместить сантехнику и места для хранения вещей. Изюминкой номера является большая угловая душевая кабина. Подвесная кладовая и раковина также освобождают пространство в ванной комнате.

Размер: 7 футов 6 дюймов x 9 футов 4 дюйма	58 кв. Ft
Ширина: 90 дюймов	Длина: 112 дюймов

План этажа 5

Увеличить

Создайте современный оазис в ванной комнате с помощью стеклянной перегородки. Сохраняя простоту, дизайнеры максимально использовали элементы с размещением тесака по обе стороны от перегородки. Прямоугольные края идеально вписываются в общую структуру прямоугольника.

Размер: 9 футов 6 дюймов x 9 футов 0 дюймов	85 кв. Ft
Ширина: 114 дюймов	Длина: 108 дюймов

План этажа 6

Увеличить

Эта главная ванная комната включает в себя мини-ванну, а также душевую кабину. Зона купания отделена от раковины и туалета красивой стеклянной перегородкой, которая модернизирует пространство. Раковина находится внутри узкой столешницы, прикрепленной к стене, а унитаз — на противоположном конце.

Размер: 10 футов 6 дюймов x 9 футов 9 дюймов	101 кв. Ft
Ширина: 126 дюймов	Длина: 117 дюймов

План этажа 7

Увеличить

Перегородки — это универсальные элементы, которые позволяют создавать вдохновляющие планировки. Наши дизайнеры использовали L-образную перегородку, чтобы создать успокаивающее пространство для ванны. Планировка также включает прямоугольную душевую кабину и двойную раковину, что делает ванную комнату идеальной для семейного использования.

Размер: 9 футов 6 дюймов x 11 футов 8 дюймов	111 кв. Ft
Ширина: 114 дюймов	Длина: 140 дюймов

План этажа 8

Увеличить

Идеальное сочетание элементов прямоугольной формы может сделать дизайн ванной комнаты достойным зависти. Планировка этого помещения позволяет разместить 2 ванные комнаты в одной благодаря перегородке и расположению светильников вплотную друг к другу. Дверь открывается в зону с 2 подвесными раковинами с удобной большой площадью пола. Другая дверь открывается в зону для купания, в которой находятся ванна и туалет.

Размер: 9 футов 0 дюймов x 12 футов 0 дюймов	108 кв. Ft
Ширина: 108 дюймов	Длина: 144 дюйма

План этажа 9

Увеличить

Максимально используйте узкое и длинное пространство ванной комнаты с такой планировкой ванной комнаты, которая дает потрясающие результаты.Линейное расположение раковины, душевой и туалета позволяет разместить двойную раковину для удобства одновременного использования двумя людьми. Прямоугольные зеркала и стеклянные перегородки были стратегически использованы для максимального использования компактного пространства.

Размер: 6 футов 10 дюймов x 15 футов 7 дюймов	106 кв. Ft
Ширина: 187 дюймов	Длина: 82 дюйма

План этажа 10

Увеличить

Еще одна отличная планировка для ванных комнат прямоугольной формы, позволяющая домовладельцам установить всю необходимую сантехнику. Прямоугольная ванна занимает центральное место в пространстве и ставится напротив двери. Раковина находится на противоположной стене с той же стороны двери. Стеклянные перегородки используются для определения и разделения пространства для туалета и шкафа для хранения вещей, а также ванны и зоны душа.

Размер: 9 футов 0 дюймов x 14 футов 4 дюйма	126 кв. Ft
Ширина: 108 дюймов	Длина: 172 дюйма

План этажа 11

Увеличить

Если вы хотите, чтобы у вас была роскошь и ванна, и душевая, тогда подумайте о такой планировке для создания собственного уединения.В эту часть планировки входит компактный угловой душевой поддон, установленный рядом с унитазом. Прочная стеклянная панель отделяет это пространство от раковины и шкафа для хранения, все они имеют прямоугольную форму.

Размер: 10 футов 0 дюймов x 10 футов 2 дюйма	100 кв. Ft
Ширина: 120 дюймов	Длина: 122 дюйма

План этажа 12

Увеличить

Эта квадратная планировка ванной комнаты предназначена для домовладельцев, которым ванна не нужна. Здесь достаточно места для прямоугольной душевой зоны, напротив которой к стене прикреплена великолепная прямоугольная раковина на столешнице. Стеклянные панели отделяют туалет и кладовую, скрывая их от глаз и ограничивая пространство гораздо меньшего размера.

Размер: 7 футов 5 дюймов x 9 футов 1 дюйм	65 кв. Ft
Ширина: 89 дюймов	Длина: 109 дюймов

План этажа 13

Увеличить

Эта планировка ванной комнаты предназначена для относительно больших пространств, предназначенных для больших семей.Дверь открывается в прямоугольную зону, где на узкой длинной столешнице установлены 2 раковины. Напротив умывальника находится туалет, примыкающий к шкафу для хранения вещей. Такое расположение позволяет много места и света. Стеклянной перегородкой отделена зона, в которой к душевой зоне примыкает ванна, которая служит нескольким целям принятия душа и купания.

Размер: 20 футов 6 дюймов x 11 футов 0 дюймов	220 кв. Ft
Ширина: 246 дюймов	Длина: 132 дюйма

План этажа 14

Увеличить

Идеальное решение для узких ванных комнат с длинной, но небольшой шириной.Все светильники, используемые в такой планировке, имеют прямоугольную форму и размещаются на более длинной стене рядом друг с другом, разделенные стеклянными панелями. На одном конце находится туалет, а на другом — душевая. Прямоугольная ванна большого размера и размещается по ширине комнаты в углу, обеспечивая свет и пространство на полу.

Размер: 7 футов 0 дюймов x 26 футов 0 дюймов	180 кв. Ft
Ширина: 312 дюймов	Длина: 84 дюйма

План этажа 15

Увеличить

Вам нужно что-то, что визуально выделяется в вашей ванной комнате? Этот макет состоит из 2 частей: в одной части чуть большей площади находится большая раковина на столешнице, а на соседней стене — раковина меньшего размера. В меньшей части комнаты есть душевая и туалет напротив нее. Светильники были стратегически использованы, чтобы максимально увеличить пространство за счет интересного использования круглых и геометрических форм!

Размер: 10 футов 0 дюймов x 14 футов 6 дюймов	150 кв. Ft
Ширина: 126 дюймов	Длина: 174 дюйма

План этажа 16

Увеличить

В этой планировке для размещения светильников используется стратегическое пространство пола.Обратите внимание на классическое использование геометрических форм и стеклянных панелей для разделения этого очень современного пространства. Интересно, что комната переходит в угловую ванну. На соседней стене установлена двойная раковина с узкой столешницей, позволяющей сэкономить место. Напротив умывальников — унитаз, отделенный панелью. Другая стеклянная панель отделяет зону душа с другой стороны ванны.

Размер: 11 футов 3 дюйма x 19 футов 2 дюйма	210 кв. Ft
Ширина: 230 дюймов	Длина: 135 дюймов

План этажа 17

Увеличить

Первое, что бросается в глаза в этой ванной, — это просторность и наличие ванны и душевой кабины благодаря продуманной планировке.Помещение для купания расположено сзади, отделенное толстой стеклянной панелью. В основной зоне ванной комнаты — настенная двойная раковина, а у противоположной стены — унитаз, рядом с которым находится кладовая.

Размер: 14 футов 0 дюймов x 12 футов 0 дюймов	167 кв. Ft
Ширина: 168 дюймов	Длина: 144 дюйма

План этажа 18

Увеличить

Большая встроенная ванна и двойная раковина на соседних стенах задают тон этой планировке.Гораздо более узкое пространство отведено под душевую кабину и туалет, разделенные панелью из закаленного стекла. При использовании вместе с роскошными зеркалами эта зона создает двойной эффект пространства и света.

Размер: 13 футов 0 дюймов x 18 футов 0 дюймов	200 кв. Ft
Ширина: 156 дюймов	Длина: 216 дюймов

План этажа 19

Увеличить

Assemetry — это величайший актив современного космоса.Здесь видно размещение современных предметов полукругом с противоположным расположением прямоугольников, что создает правильное сочетание. Тема, вдохновленная геометрическими элементами, создает интересный макет. Полукруг вмещает 2 круглых умывальника с зеркальными шкафчиками на прилегающих стенах. Прямо напротив двери находится круглая круглая ванна, к которой примыкает туалет в узкой кабине. Напротив бассейнов находится круглая демонстрационная площадка.

Размер: 14 футов 11 дюймов x 13 футов 11 дюймов	178 кв.Ft
Ширина: 179 дюймов	Длина: 167 дюймов

План этажа 20

Увеличить

В этой вдохновляющей планировке есть несколько прямоугольных вставок, в которых можно разместить светильники одинаковых размеров и, таким образом, наилучшим образом использовать пространство. В центральной зоне расположена угловая душевая кабина, по обе стороны от душа — удлиненные раковины с прямоугольными зеркалами. Перегородка из мраморных панелей образует узкое пространство для туалета и кладовой.Прямоугольная ванна помещается в прямоугольную нишу напротив угловой душевой кабины.

Размер: 16 футов 0 дюймов x 17 футов 0 дюймов	195 кв. Ft
Ширина: 192 дюйма	Длина: 204 дюйма

План этажа 21

Увеличить

Это ванная комната намного большего размера, которая открывается в центральную зону душа. В противоположном конце находится просторная зона, в которой разместятся унитаз и биде.По обе стороны от душевой кабины находится совершенно симметричная планировка, то есть элементы на одной стене идеально отражают элементы на противоположной стене.

Размер: 15 футов 0 дюймов x 16 футов 3 дюйма	231 кв. Ft
Ширина: 180 дюймов	Длина: 195 дюймов

План этажа 22

Увеличить

Эта квадратная ванная комната яркая и элегантная, утепленная квадратной сантехникой и местом для хранения вещей. В центральной части находится длинная раковина, за которой находится ванна и душевая кабина, которая привлекает наше пристальное внимание. Обе смежные стены симметричны шкафам для хранения вещей, а стеклянные панели служат разделителями и создают яркость.

Размер: 16 футов 10 дюймов x 20 футов 2 дюйма	290 кв. Ft
Ширина: 202 дюйма	Длина: 242 дюйма

План этажа 23

Увеличить

Эта компоновка узкая и асимметричная, напоминающая стопку прямоугольных и квадратных пространств для размещения различного сантехнического оборудования.Каждая зона отделена от другой панелями для аккуратной отделки. Все приспособления расположены на стене напротив входа с душевой кабиной на одном конце и туалетом на другом.

Размер: 12 футов 0 дюймов x 25 футов 5 дюймов	228 кв. Ft
Ширина: 305 дюймов	Длина: 144 дюйма

План этажа 24

Увеличить

В этой прямоугольной ванной комнате на обоих концах стены установлены сантехнические устройства, которые представляют собой аккуратное сочетание квадратного и круглого форматов. В углу две квадратные душевые кабины, к одной из них примыкает огромная ванна, от которой отделен туалет. Напротив ванны две раковины с огромными зеркалами посередине. Роскошная планировка для семейной ванной комнаты.

Размер: 13 футов 8 дюймов x 23 футов 1 дюйм	282 кв. Ft
Ширина: 277 дюймов	Длина: 164 дюйма

План этажа 25

Увеличить

Эта главная ванная комната выигрывает от щедрого использования зеркал, окон и панелей с ярким солнечным светом, проникающим через стильные окна.Планировка имеет 2 чистые зоны, первая большая с двойной раковиной и туалетом на противоположных концах. Зона душа в задней части отделена стеклянной панелью и позволяет прекрасно расслабиться.

Размер: 14 футов 3 дюйма x 10 футов 0 дюймов	140 кв. Ft
Ширина: 171 дюйм	Длина: 120 дюймов

План этажа 26

Увеличить

Используйте ширину этого пространства для драматической и эффектной планировки. Раковина и унитаз расположены на противоположных концах. Текстурированный пол и задняя панель создают идеальный фон для центральной ванны, в то время как прямоугольные стены делают акцент, сохраняя всю площадь минимальной.

Размер: 8 футов 0 дюймов x 14 футов 9 дюймов	96 кв. Ft
Ширина: 96 дюймов	Длина: 177 дюймов

План этажа 27

Увеличить

Два больших прямоугольных пространства разделены стеклянной дверью в центре.Одна сторона — это зона для ухода с двойной раковиной и зеркалами, а другая предназначена для освежающих ванн и душа. В минималистичной ванной комнате царит расслабленная безмятежность, которая мгновенно привлекает внимание. Грамотное использование роскошного стекла и зеркал расширяет обзор.

Размер: 10 футов 0 дюймов x 12 футов 9 дюймов	127 кв. Ft
Ширина: 120 дюймов	Длина: 153 дюйма

План этажа 28

Увеличить

Прямоугольники с квадратными окнами и площадью пола создают нужный эффект в этой уникальной планировке для небольшой ванной комнаты. Целый уголок отведен под массивную ванну с примыкающей к ней душевой кабиной, поэтому она может использоваться как душевая, так и ванна. Раковина и туалет на передней стене не загромождают и открывают доступ к полу.

Размер: 6 футов 6 дюймов x 9 футов 5 дюймов	60 кв. Ft
Ширина: 78 дюймов	Длина: 113 дюймов

План этажа 29

Увеличить

Разумно используйте ширину ванной комнаты, подходящую для душевой с точными размерами, как длину угла.Напротив душевой находится большое окно, через которое проникает дневной свет. Размещение раковины и унитаза на передней стене оставляет много места на полу, чтобы пользователи могли с комфортом передвигаться.

Размер: 5 футов 9 дюймов x 11 футов 8 дюймов	67 кв. Ft
Ширина: 69 дюймов	Длина: 140 дюймов

План этажа 30

Увеличить

Элегантность этого помещения заключается в его простой планировке. Удивительно, как использование прямоугольных и квадратных линий умывальника на одном конце в сочетании с плавной формой унитаза на другом может поднять настроение этой комнате.

Размер: 3′-0 «x 8′-0»	24 кв. Ft
Ширина: 36 дюймов	Длина: 96 дюймов

План этажа 31

Увеличить

Эта планировка идеально подходит для пространства пятиугольной формы, которое демонстрирует минимализм в лучшем виде.На этой небольшой площади было размещено всего 2 светильника для аккуратной отделки, что сделало эту планировку идеальной для дамской комнаты.

Размер: 6 футов 4 дюйма x 7 футов 4 дюйма	36 кв. Ft
Ширина: 76 дюймов	Длина: 88 дюймов

План этажа 32

Увеличить

Чудеса квадратной формы очевидны в этой планировке с элементами овальной формы, дополняющими квадратную комнату. Раковина и унитаз разделены сплошной панелью, что делает его еще одним вариантом для небольшой пудреницы или гардеробной.

Размер: 5 футов 6 дюймов x 7 футов 0 дюймов	39 кв. Ft
Ширина: 66 дюймов	Длина: 84 дюйма

План этажа 33

Увеличить

Туалетная комната отражает современность во всем ее минимализме с использованием только центральной раковины с унитазом сбоку. Добавление прямоугольного окна добавляет столько необходимого света и удлиняет пространство.

Размер: 5 футов 0 дюймов x 6 футов 0 дюймов	24 кв. Ft
Ширина: 60 дюймов	Длина: 72 дюйма

План этажа 34

Увеличить

Все в этой комнате квадратное или прямоугольное, за исключением изгибов туалета. В планировке используется раковина и туалет у одной стены, разделенные стеклянной панелью, что создает непринужденный, но просторный интерьер. Окно находит идеальный угол.

Размер: 8 футов 3 дюйма x 6 футов 0 дюймов	50 кв. Ft
Ширина: 99 дюймов	Длина: 72 дюйма

План этажа 35

Увеличить

Вы будете просто восхищены этим стильным современным пространством, в котором используются элементы квадратной формы, в том числе плитка. В зоне умывальника находится только двойная раковина с роскошными зеркалами на стене, создающими ощущение свежести и света. Отдельная зона отдыха напротив основного туалета разделена стеклянными панелями.

Размер: 9 футов 6 дюймов x 10 футов 0 дюймов	100 кв. Ft
Ширина: 114 дюймов	Длина: 120 дюймов

План этажа 36

Увеличить

Углубленная прямоугольная ванна является центральным элементом этой планировки. По обе стороны от ванны по 2 бассейна квадратной формы. На противоположной стене 2 бассейна побольше. Часть комнаты с одной стороны является зеркальным отражением другой стороны, создавая привлекательную симметрию.

Размер: 13 футов 8 дюймов x 17 футов 0 дюймов	221 кв. Ft
Ширина: 164 дюйма	Длина: 214 дюймов

План этажа 37

Увеличить

Эта планировка предназначена для тех, кто может позволить себе большую площадь ванной комнаты. Плитка на стене полностью закрывает круглую ванну посередине. Квадратная часть комнаты вмещает 2 умывальника, идеально расположенных для максимального увеличения пространства.Свет проникает через узкий конец комнаты напротив раковины, где расположены душ и туалет.

Размер: 13 футов 4 дюйма x 19 футов 3 дюйма	200 кв. Ft
Ширина: 160 дюймов	Длина: 231 дюйм

План этажа 38

Увеличить

Если у вас большое пространство, но вы хотите разместить намного больше, подумайте о такой планировке. Помещение открывается через 2 входа на противоположных концах.Перегородки из закаленного безопасного стекла используются для четкого разграничения зоны для каждого светильника. Раковины и ванны расположены на одной стене в линейном порядке, а туалеты и шкафы для хранения — на другой.

Размер: 12 футов 0 дюймов x 9 футов 0 дюймов	108 кв. Ft
Ширина: 144 дюйма	Длина: 108 дюймов

План этажа 39

Увеличить

Квадрат встречается с прямоугольником в этом макете.Удлиненное пространство отведено для двойной раковины и унитаза в линейном расположении. С другой стороны, квадратная зона представляет собой отдельное душевое пространство, разделенное панелями.

Размер: 5 футов 6 дюймов x 18 футов 10 дюймов	110 кв. Ft
Ширина: 226 дюймов	Длина: 66 дюймов

План этажа 40

Увеличить

Если ваша ванная комната имеет длину, но не ширину, рекомендуется использовать этот план этажа, так как он позволяет максимально использовать пространство пола. Дверь открывается в зону для ухода, где находится двойная раковина, отделенная туалетом. Стеклянная дверь ведет в зону душа, примыкающую к ванне с перегородкой для ванны, где можно насладиться роскошным отдыхом.

Размер: 5 футов 0 дюймов x 15 футов 3 дюйма	75 кв. Ft
Ширина: 183 дюйма	Длина: 60 дюймов

План этажа 41

Увеличить

Безмятежная, расслабляющая гавань современного минимализма, оснащенная всем, что вам может понадобиться, в передней части есть раковина с туалетом напротив нее и шкаф для хранения напротив туалета.Задняя часть также представляет собой квадратное пространство с примыкающими друг к другу ванной и душевой кабиной. Пространство грамотно разделено с помощью панелей.

Размер: 12 футов 8 дюймов x 9 футов 6 дюймов	120 кв. Ft
Ширина: 152 дюйма	Длина: 114 дюймов

План этажа 42

Увеличить

В этом макете квадратная область разделена изогнутыми частями для создания выступающих углов. В одном углу находится угловой душевой поддон, рядом с которым находится прямоугольная ванна. В противоположном углу находится туалет с внутренней стороны и двойная раковина с внешней стороны. Действительно функционально и привлекательно !!

Размер: 12 футов 3 дюйма x 16 футов 0 дюймов	212 кв. Ft
Ширина: 147 дюймов	Длина: 192 дюйма

План этажа 43

Увеличить

Эта комната — приключение в асимметрии.Современная, причудливая и потрясающая, она открывается, открывая теплую и успокаивающую двойную раковину. Интересные дополнения к зеркалам и окнам делают его интересным. Центральным элементом этой комнаты является огромная угловая ванна, а в противоположном конце — углубленное пространство, преобразованное в душевую кабину. Унитаз отделен от умывальника каменной панелью.

Размер: 13 футов 0 дюймов x 15 футов 5 дюймов	142 кв. Ft
Ширина: 156 дюймов	Длина: 185 дюймов

План этажа 44

Увеличить

Современные стилисты продолжают использовать прямоугольную посуду, и здесь мы видим почему.Этот макет демонстрирует блестящую полезность пространства в яркой и воздушной аранжировке. Напротив двери находится душевая кабина, к которой примыкает ванна. На противоположной стене установлены подвесные умывальники, рядом с которыми расположены унитаз и биде, отделенные от умывальника мраморной панелью.

Размер: 12 футов 0 дюймов x 17 футов 9 дюймов	213 кв. Ft
Ширина: 144 дюйма	Длина: 213 дюймов

План этажа 45

Увеличить

Вы будете просто очарованы этим стильным современным пространством, в основе которого лежит симметрия.В центре находится ванна, за которой находится душевая кабина. По обеим сторонам ванны расположены унитаз, шкаф для хранения и умывальник в линейном порядке и в точном зеркальном отображении элементов на противоположной стене. Свежие, легкие и эффектные зеркала добавляют царственный вид.

Размер: 16 футов 0 дюймов x 20 футов 6 дюймов	328 кв. Ft
Ширина: 192 дюйма	Длина: 246 дюймов

План этажа 46

Увеличить

Эта ванная комната демонстрирует инновационный подход к использованию углубленных пространств.Ванна и душевая кабина размещены на противоположных концах, углубленных в прямоугольные стены. Справа — столешница с двумя квадратными раковинами на каждом конце. Очень узкое пространство создается с помощью панелей для унитаза с другой стороны ванны. Солнечный свет и зеркала добавляют свежести.

Размер: 16 футов 10 дюймов x 19 футов 0 дюймов	320 кв. Ft
Ширина: 202 дюйма	Длина: 228 дюймов

План этажа 47

Увеличить

Практичный, чистый и приятный на вид, вот макет, который предлагает максимальное пространство для двойной раковины и хранения, которые закреплены на противоположных стенах.Роскошные зеркала и стратегическое окружающее освещение придают этому квадратному тематическому пространству очень яркую грань! Сзади туалет и ванна разделены стеклянной дверью.

Размер: 12 футов 0 дюймов x 8 футов 0 дюймов	96 кв. Ft
Ширина: 144 дюйма	Длина: 96 дюймов

План этажа 48

Увеличить

В этой эклектичной комнате новаторское использование стен и панелей для разделения светильников и предоставления им отдельных областей для размещения.Острые углы и аккуратные линии создают современную атмосферу; Эта массивная ванная комната впечатляет своей центральной ванной в стиле джакузи. Слева от ванны находится туалет, а справа — душевая кабина. Две раковины ставятся вплотную к противоположной стороне ванны. Шкафы для хранения по обеим сторонам умывальника были симметричными.

Размер: 14 футов 10 дюймов x 19 футов 11 дюймов	250 кв. Ft
Ширина: 178 дюймов	Длина: 239 дюймов

План этажа 49

Увеличить

Такая планировка позволяет с комфортом спуститься в огромную ванну, используя поручни.По обеим сторонам ванны линейно расположены столешница и шкаф для хранения вещей: одна заканчивается душевой, а другая — туалетом.

Размер: 12 футов 0 дюймов x 18 футов 0 дюймов	216 кв. Ft
Ширина: 144 дюйма	Длина: 216 дюймов

План этажа 50

Увеличить

Вы можете представить себе что-нибудь более великолепное, чем этот геометрический план этажа? Вся территория разделена на 3 пятиугольника, в центральном — туалет и ванна.Он прикреплен к 2 пятиугольникам, расположенным рядом друг с другом, и умывальник и дверца расположены одинаково. Все 3 зоны соединены стеклянными дверьми. Пространство просто превращается в царственный рай за счет щедрого использования стекла, зеркал и света.

Размер: 9 футов 1 дюйм x 13 футов 3 дюйма	92 кв. Ft
Ширина: 109 дюймов	Длина: 159 дюймов

План этажа 51

Увеличить

В этой планировке интересным образом использованы 4 угла этого квадратного пространства.Основное внимание уделяется углу, где расположено круглое джакузи по бокам с двумя окнами. Вдоль той же стены прикреплен умывальник. У противоположной стены есть душ и туалет по 2 углам.

Размер: 11 футов 6 дюймов x 12 футов 0 дюймов	135 кв. Ft
Ширина: 138 дюймов	Длина: 144 дюйма

План этажа 52

Увеличить

Два прямоугольника сливаются воедино в этой уникальной планировке ванной комнаты.Стеклянные двери делят его на 3 отдельные части. В одном помещается зона для ухода с умывальником, в соседнем помещении есть прямоугольная ванна с туалетом и шкаф на противоположной стене. Третья зона — это специальная зона для душа, которая обеспечивает столь необходимую конфиденциальность.

Размер: 14 футов 10 дюймов x 16 футов 0 дюймов	180 кв. Ft
Ширина: 178 дюймов	Длина: 192 дюйма

План этажа 53

Увеличить

Планировку ванной можно охарактеризовать как смелую и красивую! Он наилучшим образом использует угловое пространство, так как душевая кабина и ванна расположены в противоположных по диагонали углах.Рядом с душем на соседней стене квадратная двойная раковина. Меньшее место в задней части отведено под унитаз, разделенный панелями.

Размер: 12 футов 3 дюйма x 14 футов 4 дюйма	160 кв. Ft
Ширина: 147 дюймов	Длина: 172 дюйма

План этажа 54

Увеличить

Две прямоугольные зоны пересекаются, образуя эту планировку, в которой душевая кабина находится в углу, где они встречаются.Слева от ограждения расположены унитаз и ванна, расположенные в линию на одной стороне стены. На другой стороне кабины есть двойная раковина и блок для хранения, расположенный по длине помещения. Такое расположение оставляет пространство на полу для комфортного использования ванной комнаты.

Размер: 13 футов 10 дюймов x 15 футов 10 дюймов	150 кв. Ft
Ширина: 166 дюймов	Длина: 190 дюймов

План этажа 55

Увеличить

Используя смелые края и углубления, вы можете создать бодрящее и драматичное пространство, которое весело начнет ваш день.Центральное место в этой планировке занимает большая душевая кабина. Перед корпусом находится прямоугольная ванна, помещенная в углубленную стену. Справа и слева — раковина и туалет также в прямоугольных углубленных пространствах.

Размер: 15 футов 0 дюймов x 15 футов 0 дюймов	180 кв. Ft
Ширина: 180 дюймов	Длина: 180 дюймов

План этажа 56

Увеличить

В планировке пятиугольный угол с угловой пятиугольной ванной.На той же стене, что и душевая насадка, находится умывальник, а унитаз — рядом с ним. Аккуратная аранжировка для небольшой ванной комнаты.

Размер: 8 футов 3 дюйма x 11 футов 9 дюймов	74 кв. Ft
Ширина: 99 дюймов	Длина: 141 дюйм

План этажа 57

Увеличить

Очаровательное, но впечатляющее пространство, созданное с широким использованием панелей. Душевая кабина является центром этой конструкции.По обе стороны от него находится бассейн, а напротив — унитаз, создающий симметричное расположение с обеих сторон ограждения, чтобы произвести впечатление.

Размер: 8 футов 5 дюймов x 18 футов 0 дюймов	145 кв. Ft
Ширина: 216 дюймов	Длина: 101 дюйм

План этажа 58

Увеличить

Эта компоновка позволяет вам объединить душ и ванну вместе. На другой стене рядом друг с другом установлены унитаз, умывальник и шкаф для хранения вещей.Стекло и панели были грамотно использованы для разделения каждой зоны.

Размер: 11 футов 6 дюймов x 15 футов 8 дюймов	180 кв. Ft
Ширина: 138 дюймов	Длина: 188 дюймов

План этажа 59

Увеличить

Простой и понятный. Стена украшена красивым тазом на длинной консоли. Эффектные зеркала и окна привносят элегантность и свет, а полноценный туалет завершает оформление этой гардеробной.

Размер: 5 футов 0 дюймов x 5 футов 6 дюймов	30 кв. Ft
Ширина: 60 дюймов	Длина: 66 дюймов

План этажа 60

Увеличить

В этом пространстве используются геометрические элементы и площади, чтобы максимально использовать пространство в прямоугольной ванной комнате. Углы стен идеально подходят для установки врезной ванны и душевой кабины. Рядом с душем находится умывальник с удлиненной консолью.На стене напротив ванны установлены 2 приспособления, туалет и шкаф разделены панелью.

Размер: 13 футов 0 дюймов x 15 футов 8 дюймов	204 кв. Ft
Ширина: 156 дюймов	Длина: 188 дюймов

План этажа 61

Увеличить

Максимально используйте пространство, используя длину этой прямоугольной формы. Душевая кабина находится на одном конце, а ванна — на другом.Хранилище, двойная раковина и туалет расположены линейно на центральной стене, чтобы в центре было много места.

Размер: 8 футов 0 дюймов x 19 футов 6 дюймов	156 кв. Ft
Ширина: 234 дюйма	Длина: 96 дюймов

План 62

Увеличить

Острые края прямоугольной арматуры придают этой ванной комнате очень современный вид. Планировка визуально отличается четкими разделениями, созданными стеклянными дверьми.Стратегическое расположение двух бассейнов на стене напротив входа означает, что огромную ванну можно разместить в одном углу помещения. Стеклянная дверь открывается, открывая еще одно прямоугольное пространство с душевым поддоном и туалетом, обращенными друг к другу.

Размер: 12 футов 0 дюймов x 14 футов 9 дюймов	160 кв. Ft
Ширина: 144 дюйма	Длина: 177 дюймов

План этажа 63

Увеличить

Ванная комната прямоугольной формы, длина которой больше ширины.В верхнем углу находится угловая ванна. Две стеклянные панели напротив этой ванны используются для создания отдельной области для душевого поддона, за которым находится туалет. Стена, прилегающая к ванне, имеет линейное расположение тройных подвесных раковин с зеркалами, что позволяет использовать их в коммерческих целях.

Размер: 16,5 футов 0 дюймов x 10 футов 0 дюймов	160 кв. Ft
Ширина: 197 дюймов	Длина: 120 дюймов

План этажа 64

Увеличить

Эта планировка состоит из двух смежных прямоугольников, больший из которых служит освежающей зоной с раковиной и шкафом для хранения на одной стене и туалетом и биде на противоположной.Конструкция включает в себя множество направляющих для помощи инвалидам и инвалидам. Стеклянная дверь позволяет войти в меньший прямоугольник и имеет огромную квадратную душевую кабину.

Размер: 11 футов 5 дюймов x 10 футов 10 дюймов	106 кв. Ft
Ширина: 137 дюймов	Длина: 130 дюймов

План этажа 65

Увеличить

В этой аккуратной и компактной квадратной области хорошо подойдет добавление таких предметов первой необходимости, как унитаз и раковина.Слегка изогнутые светильники могут стильно выглядеть в этой зоне с прямыми линиями, создавая просторную ванную комнату с большим количеством естественного света.

Размер: 5 футов 3 дюйма x 5 футов 0 дюймов	25 кв. Ft
Ширина: 63 дюйма	Длина: 60 дюймов

План этажа 66

Увеличить

Эта ванная комната демонстрирует блестящее использование круглых и прямоугольных форм. Монотонность прямых пространств нарушает центральная душевая зона.Ванна помещается в углубленное прямоугольное пространство, к которому примыкает тумба и овальная врезная раковина. Напротив бассейна находится туалет. Такая планировка придает помещению ощущение простора.

Размер: 10 футов 4 дюйма x 12 футов 4 дюйма	125 кв. Ft
Ширина: 124 дюйма	Длина: 148 дюймов

План этажа 67

Увеличить

В современном и компактном квадратном пространстве в этой квадратной ванной комнате было изобретательно использовано компактное оборудование.Элементы для ухода за волосами находятся на одной стене, а душевая кабина и туалет — на другой. Прямоугольное зеркало пропускает много солнечного света, чтобы добавить яркости и воздуха.

Размер: 9 футов 2 дюйма x 9 футов 1 дюйм	81 кв. Ft
Ширина: 110 дюймов	Длина: 109 дюймов

План этажа 68

Увеличить

Если вы хотите создать просторный вид, желательно использовать только основные приспособления, как показано в этой квадратной дамской комнате.Раковина и туалет на одной стороне и хорошее использование естественного света здесь хорошо работают.

Размер: 5 футов 6 дюймов x 5 футов 3 дюйма	30 кв. Ft
Ширина: 66 дюймов	Длина: 63 дюйма

План этажа 69

Увеличить

Это аккуратная, но экзотическая ванная комната; Смелая душевая кабина продумана в конце круглой утопленной стены. Разумное использование туалета и раковины с зеркалом на противоположном конце — хороший способ создать пространство и свет.

Размер: 6 футов 4 дюйма x 14 футов 0 дюймов	85 кв. Ft
Ширина: 168 дюймов	Длина: 76 дюймов

План этажа 70

Увеличить

Эта комната представляет собой приключение в области геометрии, не боясь экспериментировать с формой прямоугольника повсюду. В центре внимания находится ванна в центре. На стене в линейном порядке расположены умывальники с ящиками для хранения вещей. Соседняя стена отведена под душевую кабину, за которой находится туалет.

Размер: 12 футов 8 дюймов x 17 футов 0 дюймов	215 кв. Ft
Ширина: 152 дюйма	Длина: 204 дюйма

План этажа 71

Увеличить

Здесь у каждого светильника есть своя зона, созданная с помощью стеклянных панелей. Дверь ведет в квадратную комнату с душевой кабиной, туалетом и умывальником. Примыкающая к ней прямоугольная зона удерживает ванну у изголовья, а прилегающая стена с умывальником и туалетом в линейном формате.

Размер: 16 футов 4 дюйма x 16 футов 3 дюйма	195 кв. Ft
Ширина: 196 дюймов	Длина: 195 дюймов

План этажа 72

Увеличить

Опять же, этот макет показывает, как прилегающие зоны ванной могут создать простую, шикарную и сказочную ванную комнату. У первого есть массивная ванна-джакузи в одной угловой стене с умывальником и туалетом на противоположной стене. Другой открывается, чтобы показать точно такое же расположение умывальника и туалета, что и в первой ванной комнате с прямоугольной душевой кабиной в противоположном углу.

Размер: 9 футов 0 дюймов x 22 футов 0 дюймов	198 кв. Ft
Ширина: 264 дюйма	Длина: 108 дюймов

План этажа 73

Увеличить

Здесь идеально использовано пустое пространство в углу. Два отдельных угла были созданы с помощью стеклянных панелей: в одном есть душ, а в другом — туалет. В центре ванной комнаты — изумительная овальная ванна с симметричным линейным расположением шкафчиков и раковины с обеих сторон.

Размер: 19 футов 1 дюйм x 16 футов 8 дюймов	318 кв. Ft
Ширина: 229 дюймов	Длина: 200 дюймов

План этажа 74

Увеличить

В скрытой стене находится массивная прямоугольная ванна с компактным туалетом рядом с ней. В примыкающей к стене нише на противоположных концах видны умывальник и тумба. В углу напротив ванны находится отдельная душевая кабина.

Размер: 11 футов 1 дюйм x 14 футов 0 дюймов	139 кв. Ft
Ширина: 133 дюйма	Длина: 168 дюймов

План этажа 75

Увеличить

Основная область имеет идеальную прямоугольную форму, в которой все приспособления также прямоугольные. Угловая ванна имеет удлиненную панель, которая служит для обозначения выделенной зоны туалета. На противоположной стене — туалетный столик и еще один шкафчик.В дальнем конце есть закрытая зона для душа.

Размер: 13 футов 9 дюймов x 13 футов 0 дюймов	150 кв. Ft
Ширина: 165 дюймов	Длина: 156 дюймов

План этажа 76

Увеличить

На противоположных стенах расположены два комплекта светильников для просторного помещения в центре. Умывальник с двойной столешницей и туалет хорошо сочетаются с панелью между ними. Противоположная стена используется для душа и купания.

Размер: 13 футов 4 дюйма x 11 футов 0 дюймов	152 кв. Ft
Ширина: 160 дюймов	Длина: 132 дюйма

План этажа 77

Увеличить

Четкие линии задают тон этой ванной благодаря стеклянным перегородкам. В этом районе широко используются геометрические элементы, такие как ванна и умывальник, прикрепленные к противоположным стенам. Уникальное окно пропускает нейтральный солнечный свет, создавая потрясающий эффект.Великолепная душевая сзади дополняется туалетом с другой стороны.

Размер: 16 футов 0 дюймов x 13 футов 6 дюймов	216 кв. Ft
Ширина: 192 дюйма	Длина: 162 дюйма

План этажа 78

Увеличить

Если вам нужно место для ванны и душа, тогда хорошо подойдет разделение пространства ширмами. В дальнем конце находятся душевая и ванна, расположенные у противоположных стен, а основная зона разделена на зону освежения и туалет.

Размер: 15 футов 0 дюймов x 11 футов 0 дюймов	163 кв. Ft
Ширина: 180 дюймов	Длина: 132 дюйма

План этажа 79

Увеличить

В этом макете используются параллельные пробелы. Дверь открывается в основную освежающую зону, где демонстрируется двойная раковина на столешнице, покрывающей всю длину стены. С другой стороны перегородки — унитаз, а на противоположных концах — душевая кабина.

Размер: 10 футов 0 дюймов x 11 футов 0 дюймов	110 кв. Ft
Ширина: 120 дюймов	Длина: 132 дюйма

План этажа 80

Увеличить

Интерьер этой ванной комнаты демонстрирует невероятное использование ванны в центре, помимо огромного французского окна. По обеим сторонам ванны расположены шкаф, раковина и унитаз, которые точно отражают расположение на противоположной стене с душем и туалетом в противоположных углах.

Размер: 12 футов 0 дюймов x 19 футов 0 дюймов	183 кв. Ft
Ширина: 228 дюймов	Длина: 144 дюйма

План этажа 81

Увеличить

Эта ванная комната представляет собой восхитительное сочетание геометрических пространств, разделенных перегородками. Узкое более длинное пространство принадлежит умывальнику, а рядом с унитазом находится шкафчик. На другом конце стеклянной перегородки находится впечатляющая душевая, в которой также находится шкаф.

Размер: 13 футов 2 дюйма x 12 футов 0 дюймов	120 кв. Ft
Ширина: 158 дюймов	Длина: 144 дюйма

План этажа 82

Увеличить

Пятиугольная комната состоит из 3 светильников, расположенных в трех разных углах. Угловой душ и туалет находятся на одной стене, а раковина — на другой. Такое аккуратное расположение идеально подходит для компактного гардероба.

Размер: 6 футов 8 дюймов x 6 футов 8 дюймов	41 кв.Ft
Ширина: 80 дюймов	Длина: 80 дюймов

План ванных комнат 83

Увеличить

При выборе светильников для ванной рекомендуется следить за тем, чтобы все они соответствовали жесткой форме помещения. Эта ванная комната представляет собой восхитительное сочетание прямоугольных и квадратных форм со стеклянными перегородками. Ванна находится в центре и отделена стеклянной перегородкой от душевой кабины сзади. Напротив кадки — шкафчики, умывальники и зеркала.Туалет занимает дальний угол.

Размер: 13 футов 4 дюйма x 14 футов 6 дюймов	193 кв. Ft
Ширина: 160 дюймов	Длина: 174 дюйма

План этажа 84

Увеличить

У этой сверхдлинной планировки есть глубоко утопленная часть справа, в которую прекрасно вписывается ванна. Ванная комната демонстрирует подходящий способ использования стены с биде и туалетом посередине и раковиной с обеих сторон.

Размер: 8 футов 6 дюймов x 20 футов 8 дюймов	123 кв. Ft
Ширина: 248 дюймов	Длина: 102 дюйма

План этажа 85

Увеличить

Вас приветствуют двойные туалетные столики с раковинами с роскошными зеркалами и окнами, которые добавляют света в комнату. На соседней стене есть углубление, предназначенное для размещения прямоугольного поддона с душем на текстурированном фоне.Стеклянная перегородка используется для сегментирования прилегающей к ней зоны туалета.

Размер: 10 футов 10 дюймов x 10 футов 8 дюймов	115 кв. Ft
Ширина: 130 дюймов	Длина: 128 дюймов

План этажа 86

Увеличить

Четыре угловых пространства хорошо используются для установки светильников. В верхних углах находится ванна и душевая кабина, а на противоположной стене находится длинная двойная раковина с зеркалом для ухода за волосами и туалетом, каждое пространство четко разграничено стеклянными перегородками.

Размер: 13 футов 6 дюймов x 16 футов 0 дюймов	216 кв. Ft
Ширина: 162 дюйма	Длина: 192 дюйма

План этажа 87

Увеличить

Эта планировка включает зону для ухода, туалет и душевую, все 3 разделены стеклянными секциями. В первом из них аккуратно расположены умывальники со шкафами посередине, во втором — биде и туалет, а в квадратной части в задней части находится полноценная ванная и угловая душевая кабина.

Размер: 17 футов 0 дюймов x 17 футов 0 дюймов	240 кв. Ft
Ширина: 204 дюйма	Длина: 204 дюйма

План этажа 88

Увеличить

В этой ванной комнате большая ванна образует фокус и создает иллюзию большего пространства. С одной стороны ванны находится душевая с туалетом рядом с ней. На противоположной стене находится компактный туалетный столик и раковина, а также шкаф, зеркало добавляет характер, а место для умывания украшает пространство.

Размер: 11 футов 7 дюймов x 12 футов 2 дюйма	116 кв. Ft
Ширина: 139 дюймов	Длина: 146 дюймов

План этажа 89

Увеличить

При первом взгляде внимание привлекает круглая ванна, за которой находится узкое душевое пространство. Прямоугольная двойная раковина прикреплена к стеклянной панели, отделяющей ее от ванны. Небольшая аккуратная зона отведена под туалет.

Размер: 17 футов 4 дюйма x 15 футов 5 дюймов	205 кв. Ft
Ширина: 208 дюймов	Длина: 185 дюймов

План этажа 90

Увеличить

Мягкие изгибы и резкие линии сантехники согревают прохладную жесткую планировку. Ширина стены используется для установки большой ванны с душевой зоной на другом конце. Рядом с душем находится зона для умывания, а туалет — рядом с ванной.Роскошные стеклянные зеркала и панели разделяют это пространство, а также оставляют много места на полу.

Размер: 15 футов 6 дюймов x 12 футов 5 дюймов	132 кв. Ft
Ширина: 186 дюймов	Длина: 149 дюймов

План этажа 91

Увеличить

Постоянное использование высоких окон на стенах создает вау-вид, а также добавляет ощущение пространства. Центральная круглая ванна доминирует над помещением.К стене рядом с ванной прикрепляется длинная площадка для тазика. Стеклянные панели используются для создания туалетов и душевых на противоположных концах соседней стены.

Размер: 19 футов 9 дюймов x 17 футов 0 дюймов	306 кв. Ft
Ширина: 237 дюймов	Длина: 204 дюйма

План этажа 92

Увеличить

Эта ванная комната демонстрирует, как чудесно два прямоугольных пространства могут слиться в одно.Идеальным партнером для более широкого прямоугольника являются ванна и душевая кабина, расположенные как с одной стороны, так и напротив окна. Остальное пространство остается аккуратным и минимальным за счет установки шкафа, раковины и унитаза на одной стороне.

Размер: 9 футов 5 дюймов x 13 футов 10 дюймов	107 кв. Ft
Ширина: 113 дюймов	Длина: 166 дюймов

План этажа 93

Увеличить

Ванная комната демонстрирует отличное использование стеклянных перегородок для создания углов и площадок для установки светильников.Прямоугольная душевая находится в дальнем конце, а угловая ванна занимает ближний угол стены. Есть 3 четко обозначенных места для раковины, туалета и кладовой.

Размер: 15 футов 9 дюймов x 15 футов 1 дюйм	160 кв. Ft
Ширина: 189 дюймов	Длина: 181 дюйм

План этажа 94

Увеличить

Нам нравится яркость этого пространства и стильное использование прямых и геометрических линий.Здесь унитаз и биде расположены на центральной стене с двумя нишами по бокам, в которых находятся ванна и душ. Раковина и блоки для хранения размещены на обеих противоположных стенах для создания симметричного эффекта.

Размер: 13 футов 4 дюйма x 18 футов 10 дюймов	223 кв. Ft
Ширина: 226 дюймов	Длина: 160 дюймов

План этажа 95

Увеличить

Это аккуратная и привлекательная планировка, в которой для света используются огромные окна.Сплошная стена посередине удерживает раковину с обеих сторон, что делает ее идеальной компоновкой. На стене справа ванна, душ и туалет расположены в прямом порядке.

Размер: 12 футов 0 дюймов x 13 футов 0 дюймов	133 кв. Ft
Ширина: 144 дюйма	Длина: 156 дюймов

План этажа 96

Увеличить

В этой ванной были стратегически использованы прямоугольные формы.Комбинация ванны, душа и тумбы со стеклянными перегородками создает иллюзию пространства даже в компактной обстановке. Завершает планировку мраморная чаша на противоположной стене.

Размер: 11 футов 0 дюймов x 17 футов 0 дюймов	187 кв. Ft
Ширина: 204 дюйма	Длина: 132 дюйма

План этажа 97

Увеличить

В этом пространстве блестяще использованы противоположные углы, грамотно выбранные для ванны.Линейное расположение раковины, тумбы и туалета добавляет четкости.

Размер: 11 футов 3 дюйма x 10 футов 6 дюймов	118 кв. Ft
Ширина: 135 дюймов	Длина: 126 дюймов

План этажа 98

Увеличить

Ванна расположена в центральной нише, что делает ее визуально привлекательным центральным элементом. На одном конце ванны находится унитаз, а на другом — умывальник. Уникальные окна и зеркала пропускают свет в комнату.

Размер: 11 футов 5 дюймов x 7 футов 4 дюймов	69 кв. Ft
Ширина: 137 дюймов	Длина: 88 дюймов

План этажа 99

Увеличить

Огромная глянцевая овальная ванна — центр притяжения в этом пространстве. В этом чудесном пространстве из панелей создано место для душа, туалета и мебельного гарнитура. Использование ультратонких мраморных столешниц с раковинами на 2 концах и окном посередине придает ему желанную теплоту и характер.

Размер: 15 футов 10 дюймов x 15 футов 6 дюймов	245 кв. Ft
Ширина: 190 дюймов	Длина: 186 дюймов

Планировка ванной комнаты должна отражать оригинальность, изобретательность и отражать вкусы пользователей. Обстановка может быть классической или современной, но она должна быть футуристической и иметь длительное присутствие. Сложность использования естественного и яркого света должна быть решена наилучшим образом путем размещения всех элементов в хорошо структурированной и продуманной манере.Выбор сантехнического оборудования должен отражать и удовлетворять потребности пользователей, специальные приспособления могут использоваться в зонах, удобных для инвалидных колясок. Наконец, планировка должна быть разработана таким образом, чтобы максимально использовать пространство при правильном бюджете!

Вышеупомянутые 100 дизайнов позволяют владельцам дома и бизнеса получить готовое руководство по планировке одним нажатием кнопки. Выбор впечатляющий и интересный, просто выберите один и начните свое путешествие в новую счастливую ванную комнату.

Статьи по Теме

Товары для ванной в предложении

Дизайн плана ванной комнаты — Дизайнеры плана дома

Чтобы спроектировать план ванной комнаты , вы должны тщательно продумать размещение сантехники.Вы должны минимизировать количество линий водопровода, насколько это возможно, потому что это упрощает строительство. Помимо того, что комната должна быть привлекательной визуально, она также должна быть функциональной, чтобы ее жители могли пользоваться ею.

Ванная комната Функция

В основном ванная комната используется для купания, туалетных принадлежностей и других средств личной гигиены. Обязательно сделайте помещение хорошо освещенным и проветриваемым. В этой комнате также может быть место для одевания или занятий спортом.

При разработке планировки ванной комнаты учитывайте расположение, размер и форму.

Расположение

Ванные комнаты следует проектировать рядом со спальной зоной дома.Там, где есть дизайн спальни, ванна не должна находиться далеко от своего расположения. В идеале лучше всего оборудовать ванную для каждой спальни в доме. Следующий лучший вариант — спроектировать ванную комнату так, чтобы она располагалась по центру между всеми спальнями, чтобы было удобно разделить пространство. По возможности, в главной спальне должна быть собственная ванная комната, а для дополнительных кроватей можно использовать общую ванну.

Исключением из правила, когда ванна находится рядом со спальней, является полуванная или «дамская комната». В этом номере есть только туалетный столик и туалет, кроме того, ванна такого размера лучше всего подходит для гостей, а не для купания.Хорошая идея — разместить его рядом с жилыми помещениями в доме. Размещение дамской комнаты рядом с планировкой прихожей, которая находится в служебной зоне дома, — это вариант, который можно использовать, если дизайн оправдывает такую концепцию. Однако наилучшее возможное решение — расположить дамскую комнату рядом с местом перехода спальной и жилой зон. Также важно отметить, что вы должны попытаться расположить его в уединенном месте, чтобы обеспечить уединение.

Размер и форма

Размер и форма ванной в значительной степени определяются расстоянием между типичными светильниками.Также играет роль расположение пространства по отношению к соседним комнатам. Однако есть некоторые стандартные размеры, которые можно использовать, когда более сложные концепции дизайна неосуществимы.

Полная ванная комната
Для типичной ванны потребуются только базовые приспособления, включая комбинацию ванна / душ, унитаз и 30-дюймовый туалетный столик. Они могут быть размещены в комнатах следующих размеров.

8 футов на 5 футов (40 квадратных футов)
8 футов на 6 футов (48 квадратных футов)

Полу-ванна
Полуванна или дамская комната имеет туалет и туалетный столик или раковину на пьедестале.расположите эти приспособления в соответствии со следующими размерами комнаты.

3 фута на 7 футов 6 дюймов (22,5 квадратных футов)
5 футов на 5 футов (25 квадратных футов) — с раковиной на пьедестале

Указанные выше размеры ванных комнат являются минимальными. Они основаны на известных количествах, однако при изменении расположения светильников могут потребоваться большие размеры комнаты, когда вы разрабатываете планировку ванной комнаты для своего дома.

Поделитесь этой страницей со своими друзьями:

Планирование и визуализация планировки ванной комнаты

Как приступить к планированию новой ванной комнаты, независимо от того, кто будет выполнять эту работу…..

Введение

Ванная комната, готовая к ремонту:

При ремонте существующей ванной комнаты или даже установке новой ванной вам необходимо спланировать пространство.

Это гарантирует, что все установлено и функционирует правильно, и лучше всего сделать это до того, как будут сделаны какие-либо покупки или заказаны установщики.

Независимо от того, устанавливаете ли вы ванную комнату своими руками или привлекаете продавцов, вам понадобится план… ..

План:

Планирование пространства ванной комнаты (или ванной комнаты) эффективно состоит из принятия решения :

Что куда идет эл.г. предметы набора, такие как туалет, ванна, душ, радиатор, раковина и т. д.
Какая отделка стен и пола потребуется
например плитка, панели для влажных стен, оштукатуренные и окрашенные стены, деревянные панели и т. д.
Прочие детали, например, электричество, полы с подогревом, штукатурка, покраска, столярные работы и т. д. а также другие местные особенности e.г. направление движения балок пола и т. д.)
Какой «внешний вид» и «функциональность» вы хотите достичь
Бюджет — сколько вы должны потратить

Результат:

Как видите, я и моя команда выполняют монтаж ванных комнат от начала до конца.

Планирование того, что и где идет

В этой статье основное внимание уделяется планированию «, что и куда идет, ».

Скорее всего, вам нужно будет решить, где будут размещены следующие предметы набора:

ванна
туалет
раковина
радиатор
душ (может быть над ванной, если комната небольшая)

Лучше всего это сделать с помощью простой ручки и миллиметровой бумаги.

Помните, здесь нет цены на модные чертежи, единственная цель рисования (в масштабе) — увидеть, что подойдет и где, и отметить любые проблемы, которые могут возникнуть у предложенного вами макета.

Подобные планы иногда можно немного скорректировать, взглянув на план «в реальной жизни» до начала строительных работ, так как это помогает людям визуализировать пространство ……

Приведение к хорошо сбалансированному конечному результату, когда пространство находится в пределах премиум ……

Что нужно записать

Измерьте текущее пространство ванной комнаты и нарисуйте его в масштабе в виде плана, т. Е. вид сверху.

Обратите внимание на место слива унитаза, ванны и раковины — это будет важно, если вы делаете что-либо, кроме прямой замены предметов в люксе, т.е. вы будете перемещать вещи.
Нарисуйте расположение окон (с указанием высоты опор и расстояний от углов комнаты).
Этот «план пустой комнаты» теперь можно использовать в качестве основы для вашего нового плана.

Размеры элементов набора

Очевидно, что если вы рисуете комнату в масштабе, вам нужно будет рисовать элементы набора в масштабе.

Вот список стандартных размеров элементов набора… .. (за исключением высоты, которая в большинстве случаев не имеет значения при планировании):

PS Для объяснения того, что означают все эти элементы набора, см. Здесь.

Ванны:

Крошечные 1200 (l) x 700 мм (w) Рекомендуются только для детей

Маленькие 1500 (l) x 700 мм (w) Подходит для взрослых обычного размера при ограниченном пространстве

Standard 1700 (l) x 700 мм (ширина)

Большая 1800 (длина) x 800 мм (ширина)

Ванна P 1700 (длина) x 850 мм (ширина) Больше на одном конце для принятия душа

PS Некоторые ванны имеют закругленные углы, чтобы соответствовать определенной планировке:

Раковины

Крошечные 250 (d) x 500 мм (w) Рекомендуется для гардеробных внизу

Стандартные 450 (d) x 600 мм (w)

Большие 450 (d) x 800 мм + (w)

Очень большие / двойной 450 (г) x 1200 мм + (ш) Мойки His ‘n’ hers

Туалеты

Стандартные 700 (г) x 350 мм (ш)

Короткий выступ 600 (г) x 350 мм (ш ) Более компактная модель для небольших помещений

Подвешивается на стену / вплотную к стене 550 * (d) x 350 мм (w) * Без бачка

D не забывайте правильно планировать, чтобы избежать подобных вещей…..

Душевые поддоны

Маленькие 700 (l) x 700 мм (w) Плотно прижимаются

Medium 1000 (l) x 1000 мм (w)

Large 1700 (l) x 700 (w) Часто используются для замены ванны

PS Формы для влажных помещений также имеют такие же размеры, что и традиционные душевые поддоны, но их можно урезать.

Полотенцесушители (традиционные радиаторы с вертикальной лестницей)

Малые 100 (д) x 300 мм (ширины)

Средние 150 (d) x 500 мм (w)

Большие 150 (d) x 600 мм (w)

Как разместить эти предметы в

Доступное пространство на стене / полу и дренаж определят, где что можно взять.

Использование размеров, указанных выше, должно решить проблему с пространством, поэтому на дренаж… ..

Дренаж

Вода должна стекать (под уклон) из туалетов, бассейнов, ванн и душевых, чтобы обеспечить путь к почве. трубу (обычно снаружи дома) необходимо учитывать при размещении этих предметов.

Для туалета требуется дренажная труба диаметром 4 дюйма, поэтому ее лучше расположить на внешней стене.

Для душа и ванны требуется труба диаметром 1½ дюйма, а для бассейнов обычно требуется труба диаметром 1 дюйм.Этот трубопровод может быть проложен над половицей или под ней, в зависимости от направления балок перекрытия, необходимого падения и спуска и т. Д.

См. Здесь для наглядного примера.

Верхние подсказки

Если зазор между углом комнаты и оконным проемом превышает 70 см, вы сможете физически разместить душевую кабину в углу (хотя необходимо учитывать и дренаж)
По возможности размещайте комплектующие на внешних стенах, чтобы облегчить дренаж (при условии, что грунтовая труба находится снаружи.)
Радиаторы, как правило, можно разместить на любой стене (или, если у стены нет места, вы можете установить их над ванной или даже полностью избавиться от них и добавить теплый пол.)
Используйте короткие туалеты с выступом, когда пространство ограничено .
Учитывайте статические и динамические зазоры при составлении чертежей, например, дуга открывающихся дверей, ящиков, душевых дверей и т. д., чтобы избежать приведенного выше примера «туалет против двери».
Изменение планировки ванной комнаты ВСЕГДА будет стоить дороже, чем выполнение прямой замены, так как это требует гораздо больше работы с прокладкой новых трубопроводов (как канализации, так и подачи).

Для многих дополнительных советов по планированию ванных комнат или ванных комнат, пожалуйста, загрузите мое руководство по установке En Suite.

Визуализация более подробно

Иногда простой план вроде этого:

… .может быть дополнительно уточнен с помощью САПР (автоматизированное проектирование)

Я предлагаю эту услугу нескольким своим клиентам….

Макет разработан в 3-х измерениях, и все отделки стен / пола и элементы гарнитуры визуализированы.

Затем эту сцену можно рассматривать под разными углами, и она позволяет быстро и дешево принимать многие дизайнерские решения еще до начала работы, что особенно полезно при выполнении более сложных или заказных работ.

За мои деньги, это одна из лучших предварительных работ, которые вы можете сделать, поскольку это действительно помогает выявлять и потенциальные проблемы и помогает донести идеи дизайна до установщиков.

Если вы хотите получить трехмерный план вашей ванной комнаты (независимо от того, где вы находитесь), напишите мне по электронной почте здесь со своими планами (эта услуга является платной.)

Пример 2

Пример 3

Наилучший подход — набросать идеи путем наброска или чертежа планов или объединения двух… ..

Перед тем, как перейти к выполнение работ по CAD для уточнения деталей…

Может ли это помочь вам визуализировать вашу новую ванную комнату?

Превратите это:

В это:

Что мы делаем

Мы планируем установку ванных комнат….

А затем установите их от начала до конца с нашей командой опытных мастеров….

… .. чтобы клиенту не нужно было беспокоиться о планировании работы, поиске множества независимых продавцов, поиске поставщиков и управлении работой по мере ее выполнения.

Вместо этого они могут рассчитывать на готовую ванную комнату:

Пожалуйста, свяжитесь с нами для уточнения цены.

Планирование планировки ванной комнаты

Если кухню часто называют сердцем дома, то ванную можно считать машинным отделением.Нам нужно, чтобы наши ванные комнаты были практичным пространством, и в них много чего происходит, но они также имеют эмоциональную функцию — это место, где мы собираемся вместе, чтобы встретить день, и для многих это то место, куда мы отправляемся, чтобы сбежать от мира и расслабиться. также.

Хотя ваша ванная комната может быть самой маленькой комнатой в доме, ее сложнее всего создать или реконструировать. Дизайн должен учитывать все ваши действия в ванной, а также создавать желаемый вид. Учитывая так много всего, мы хотим дать вам руководство о том, с чего начать планирование планировки ванной комнаты.

1. Анализировать пространство

Проанализируйте пространство, с которым вам нужно работать. При ремонте ванной комнаты у вас, вероятно, будет больше ограничений, чем при новой постройке, из-за существующего расположения сантехники, а также глубины потолка и пола. Так что взгляните на то, что у вас есть, и на возможные последствия. У вас есть варианты, где можно разместить самое необходимое? Или вам нужно начать с чего-то, что вы не можете переместить, например, с туалета или душа, и построить оттуда?

2.Создать план этажа

Подумайте о том, что вам обязательно нужно иметь — например, о унитазе, душе и умывальнике с раковиной и скамейкой.Это ключевые функциональные зоны ванной комнаты. Что еще вам нужно и чего вы хотите? Это может быть дополнительное место для хранения вещей, ванна или даже стиральная машина. Что особенного в том, как вы собираетесь использовать это пространство?

Подсказка: планы этажей для ванных комнат, как правило, делятся на одну, две или три схемы мокрых стен. Одностенная планировка — это когда раковина, унитаз и душ выстраиваются вдоль одной стены. Это наиболее экономичный вариант, но он также является наиболее ограничивающим.

3.Получить технический

Чем дальше вы продвигаетесь к планированию, тем больше вам нужно учитывать «мелкие детали» технического планирования, такие как пространство вокруг и между приборами, водостоки, водопроводы и проводка. И не забывайте о необходимости вентиляции — вам понадобится как минимум окно, но в идеале вентиляционное отверстие или вентилятор, чтобы избежать риска конденсации, которая со временем повлияет на конструкцию вашего дома. Все это может повлиять на ваш план компоновки, поэтому будьте готовы к пересмотру, когда появится больше информации.Если вы ремонтируете, вы можете взвесить затраты на перемещение основных вещей, таких как водостоки, чтобы добиться желаемого результата, а изменение маршрута водопровода или проводки — это то место, где затраты могут возрасти.

4. Оцените практичность вашего плана

Теперь вы поместили все в свой план этажа, не забудьте оставить место, ну, место! Все сантехнические приборы должны иметь пространство вокруг, чтобы вы могли использовать их с комфортом и безопасностью. Достаточно ли места, чтобы пройти, когда дверь открыта или кто-то стоит у раковины? Или выйти из ванны? К другим распространенным подводным камням относятся ванны, которые слишком велики или малы для пространства, шкафы и скамейки слишком низкие или высокие для людей, которые будут ими пользоваться, и забвение таких маленьких, но важных вещей, как место для мусорного ведра и вешалка для полотенец.

Выбранные вами особенности и стили могут иметь и другие последствия — например, если вы запланировали, что ваша ванная комната будет влажной (с душем, который не является закрытым) — вам потребуется гидроизолировать всю комнату. Поэтому убедитесь, что вы думаете не только о форме, но и о функции.

Вот диаграмма минимального необходимого пространства между светильниками, которое поможет вам при планировании. Пожалуйста, примите во внимание местные правила:

5. Перейти к дизайну

Все становится захватывающе, когда вы переходите к сбору плитки и текстур, цветов, душа или посуды.Для начала ознакомьтесь с ассортиментом душа и смесителя Methven для ванных комнат, включая инновационные стили, обеспечивающие экологичность и роскошь.

У всех разные потребности, бюджеты, ценности и индивидуальный стиль, который они хотят отразить в своей ванной комнате, и это то, о чем мы много думаем при разработке нашего разнообразного ассортимента продукции для душа и смесителей. Поэтому мы разработали «три f», чтобы помочь вам подумать о том, чего вы хотите от своих светильников, и о более широком дизайне ванной комнаты.

«Подумайте о трех« F ».

Чувство, функции и форма»

1.Чувство

Как вы хотите, чтобы ваша ванная комната выглядела готовой? Расслабляющий? Свежий? Добро пожаловать? Современный или с деревенским шармом? И как это будет сочетаться с остальной частью вашего дома?

2. Функция

Определите функциональность — как будет функционировать ваша ванная комната? Хотя это включает в себя такие практические аспекты, как ванна или отсутствие ванны, это также касается различных функций, которые ваша ванная комната может выполнять в течение дня — например, место, через которое можно быстро передвигаться по дороге на работу утром, или возможность стать расслабляющая зона, когда вы принимаете ванну.

Выбор проекта при перепланировке ванной комнаты и санузла

Оптимальные типы планировки стандартных санузлов

Маленькое пространство

Санузел в панельном доме и в хрущевке

Планировка санузла 4 кв. м и более

Перепланировка углового и нестандартного санузла

Как узаконить перепланировку

Альбом дизайн проектов 1,5х1,8|Ванные комнаты|Совмещенные санузлы

Планировка ванных комнат и санузлов

Содержание: (скрыть)

Введение

Нормативные размеры ванных комнат и санузлов

Рекомендованные размеры ванных комнат и санузлов

Рекомендованное количество ванных комнат и санузлов в частном доме

Расположение ванных и санузлов

Процесс проектирования ванных комнат и уборных в частном доме

Планировка санузла в загородном доме

Количество санузлов в жилом помещении

Как правильно сделать дизайн-проект

Роль цвета в планировке санузла

Планировка небольшой, средней и крупногабаритной ванной комнаты в частном доме

Небольшая ванная комната

Средняя ванная комната

Большая ванная комната

Последние тенденции дизайна ванных комнат в частном доме

Видео: Современный дизайн ванной комнаты

Планировка санузла в квартире

Планировка санузла в частном доме

Совмещенный или смежный гигиенический блок

Устройство санузла – основные требования к проекту

Определение оптимального количества санитарно-технических узлов и их наиболее рационального расположения

Планировка помещения уборной

Планировка санитарно-гигиенического узла

Планировка помещения ванной

Планировка санитарно-гигиенического узла для пожилых

Способы обустройства маленьких санузлов

Ванная своими руками — ТаВанная.ру Рекомендации планировки ванной комнаты и санузла (фото) — Ванная своими руками

Начинаем с нуля

Рекомендации по планировке сантехнических помещений в частном доме

Особенности новых решений в старых условиях

Снос перегородок

Преимущества

Недостатки

Оформление документов

Порядок проведения строительно-монтажных работ

Заключение

99 Планировки ванных комнат | Идеи для ванной комнаты и поэтажный план

План этажа 1

План этажа 2

План этажа 3

План этажа 4

План этажа 5

План этажа 6

План этажа 7

План этажа 8

План этажа 9

План этажа 10

План этажа 11

План этажа 12

План этажа 13

План этажа 14

План этажа 15

План этажа 16

План этажа 17

План этажа 18

План этажа 19

План этажа 20

План этажа 21

План этажа 22

План этажа 23

План этажа 24

План этажа 25

План этажа 26

План этажа 27

План этажа 28

План этажа 29

План этажа 30

План этажа 31

План этажа 32

План этажа 33
