Как посчитать размер лестницы на второй этаж?

От размеров лестниц зависит удобство, безопасность спуска-подъема. Когда марш встраивают во время ремонта или пристройки второго этажа, вычислить удобный уклон, оптимальные размеры элементов бывает сложно, поскольку проектирование приходится подгонять под имеющееся пространство. Строители рекомендуют продумывать расположение лестничной конструкции еще на стадии разработки проекта частного дома, чтобы была возможность оставить под нее разумную площадь. Специалист просчитывает правильное месторасположение, конфигурацию марша, в расчетах соблюдает строительные нормы и правила, разработанные для создания безопасного сообщения между этажами.

Характеристики параметров лестницы для дома

Подъем на второй этаж зависит от геометрии помещений частного дома. Он может быть прямым, поворотным или винтовым. Прямая форма — самая удобная для передвижения людей, переноса габаритных предметов, несложная в расчетах и монтаже. Но при стандартных 3 метрах между этажами и ширине пролета 1 м под нее нужно минимум 10 м2 площади на первом этаже, что найдется не в каждом помещении.

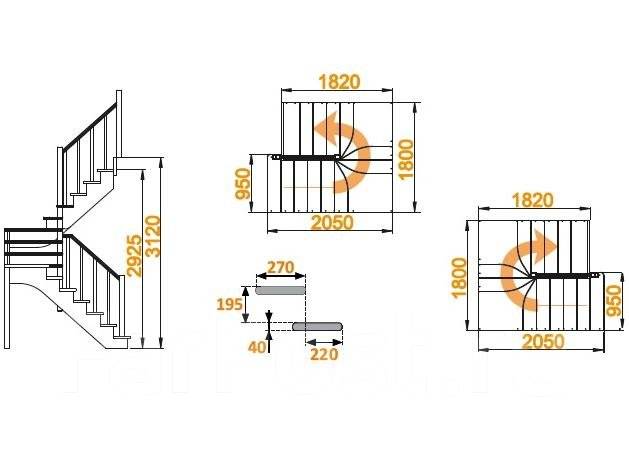

Длина проема для Г-, П-образных конструкций за счет поворотов получается меньше, чем в прямых, хотя оба вида занимают почти одинаковую площадь. На поворотных участках устанавливают площадки или забежные ступени.

Ступеньки делают поворот на 90, 180 градусов более плавным, уменьшают крутизну, размеры лестницы, но забежные ступени менее удобны, чем площадки. Марши Г-, П-образных форм размещают вдоль стен, в углах, а подлестничное пространство используют для хранения вещей или как место отдыха.

Винтовые системы — самые компактные (помещаются на 1м2). Чем меньше места занимает такой марш, тем больше крутизна подъема. Спиралевидные конструкции можно поставить в центре комнаты, в углу, на любой площади, где есть проем. Минус — круговое движение не слишком комфортно пожилым, детям. В узких проемах (60-80 см) сложно развернуться тучным людям, переносить тяжести. Чтобы построить удобный винтовой подъем, необходимо правильно вычислить размеры основных элементов.

При самостоятельных расчетах рекомендуем пользоваться калькулятором (программа построена на параметрах строительных норм) или заказать расчеты размеров специалистам.

Чтобы рассчитать удобную лестницу на второй этаж, при строительстве нужно соблюдать основные нормы проектирования:

• ширина конструкции — минимум 0,8 м. Для поворотной — оптимально один метр. При наличии инвалидов в доме — не менее 1,5м;
• ступени — в одном марше от 3 до 18. Нечетное число позволяет начинать и заканчивать шаг с одной ноги, что удобно с точки зрения биомеханики движения. Оптимальная глубина проступи = размер ноги взрослого человека (в основных лестницах; от 25, в нежилые помещения на втором этаже — от 20 см). В забежных ступенях узкая часть — минимум 10, на средней линии — от 14 см;
• оптимальный уклон — 37-45̊ . При наклоне больше 45 градусов лестница будет крутой, меньше — слишком пологой, что одинаково неудобно для перемещения. Высота шага в пределах одного марша одинакова по всей длине (допустимое различие в размерах — не более 5 мм), иначе повышается риск травматизма;
• размер площадки между маршами — ширина равна ширине пролета, длина — не меньше 1,3-1,4 м, у входных дверей с открыванием на площадку — размер дверного полотна + 0,5-0,6 м;
• ограждения — для лестницы между этажами оптимально 0,9м. Если есть дети — 1,5. На входе из трех и более ступеней — минимум 0,8 м.

Частые вопросы по проектированию лестниц

Какой марш легче сделать своими руками?

Чем проще конструкция, тем легче расчеты и больше вероятность, что у вас получится построить удачное сооружение. В этом отношении идеальное решение — прямая одномаршевая лестница. Нужно знать размеры потолочного проема, рассчитать длину пролета (высота между этажами плюс толщина балки перекрытия, напольного покрытия), вычислить уклон и глубину проступи. В качестве материала рекомендуем дерево. При неточностях в расчетах деревянные детали проще подогнать под нужные размеры (в отличие от бетона или металла).

Удачное решение для сообщения между этажами в частном доме — модульные системы, которые собирают в любую конфигурацию, под любой размер проема (от 0,8 м шириной), с регулировкой удобного наклона, нужного угла поворота. Преимущества модульных лестниц — не скрипят, монтаж за 3-6 часов Их легко ремонтировать, видоизменить.

Можно быстро демонтировать, при необходимости переставить.

Как сделать лестницу на 2 этаж, если мало места?

Удобный, безопасный марш — всегда крупногабаритный. Хорошо, если его заложили при проектировании частного дома. Но как быть, если плана не было или хозяин в процессе строительства решил переместить конструкцию в другое место? Лестница получится опасной для пользователей, если не найти компромисс. Например, чтобы уместить сооружение на второй этаж в проем шириной 1 м можно построить винтовой подъем. Если спиралевидная форма не устраивает, сделайте поворотную лестницу. Она будет более компактной, если:

1. Уменьшить ширину прохода до 80 см. Габариты марша уменьшатся на треть.
2. Уменьшить количество ступенек, а высоту шага увеличить. Чем больше высота шага, тем компактней марш. Оптимальный подъем ноги при ходьбе; 15-16 см, допустимо увеличивать до 18-19 см.
3. Уменьшить глубину проступи (не более, чем до 22 см). Для вычислений параметров определим должный угол уклона, длину марша, рассчитаем количество ступеней, которые помещаются в эти габариты. Примерный размер проступи = длина пролета/количество ступеней.
4. Вместо поворотной площадки поставить 2-3 забежных ступени.

Используя такие приемы, можно уменьшить габариты лестницы почти в два раза. Для расчетов пользуйтесь онлайн калькулятором. Вычисления будут максимально приближены к строительным нормам.

Опора лестницы — косоуры, тетивы. Различия — в способах крепления ступеней. На косоурном каркасе проступи укладывают поверх несущих балок, на тетивном — устанавливают между двумя балками. Тетив всегда две, косоуров — один (по центру), два (по бокам), реже — три (по центру, по бокам). При одинаковых параметрах конструкция на косоурах занимает меньше места, чем система на тетивах. Марш на монокосоуре визуально не загромождает пространство, что важно в маленьких помешениях.

Альтернатива каркасным конструкциям — лестницы на больцах, в которых отсутствуют несущие балки. Ступени, закрепленные в стене на металлические болты, не требуют большой площади, вписываются в помещение любой геометрии, выглядят необычно и стильно.

При кажущейся хрупкости, больцевые модели удобны, надежны, безопасны. Одна ступенька выдерживает нагрузку до 200 кг. Такие модели делают на заказ, просчитывая допустимую нагрузку и другие важные характеристики.

Для малопосещаемых помещений на второй этаж, вместо маршевой или винтовой конструкции, в небольшой проем можно поставить лестницу «гусиный шаг» (самба, мотылек). Особенность марша — проступи типа забежных крепят асимметрично (над узкой частью планки закреплена широкая). При ходьбе ногу ставят попеременно на широкие части, шагая вразвалку (отсюда название «гусиный шаг»). Такой подъем экономит до 30-70% полезной площади и выглядит весьма необычно. Недостатки:

• неудобно ходить из-за большого угла наклона и расположения проступей;
• нельзя переносить крупные предметы из-за узкого прохода;
• если нарушить высоту шага, можно оступиться, поэтому для безопасности передвижения нужны точные расчеты уклона, размеров всех элементов.

В условиях ограниченного пространства рекомендуем ставить модульные, которые производитель разработал для частных домов, коттеджей небольшой площади, двухуровневых квартир.

Модульные лестницы — устойчивые, удобные, удачно вписываются в интерьер разных стилей, от классики до хайтек.

Оптимальная ширина лестницы в частном доме?

Оптимальная — значит, наиболее благоприятная, комфортная для пользователя. Ширина считается удобной, когда на прямой или поворотной конструкции могут свободно разминуться 2 взрослых человека (90-150 см).

Оптимальная ширина маршевых моделей на второй этаж — 100 см (при безопасном уклоне 32-38 градусов). Для винтовых межэтажных, подвальных, чердачных лестниц эта норма не действует. В подвал, на чердак норма ширины пролета — от 0,6 м. Винтовой подъем часто делают из-за нехватки места, поэтому оптимальным будет верхний предел из возможных вариантов ширины, но не менее 0,8 м.

высота и ширина ступеней на второй этаж в частном доме, стандарт по ГОСТу

Параметры лестницы обусловлены ее конструкцией и тем материалом, из которого она изготавливается. Особенно важно правильно сделать расчеты, поскольку ошибки могут плачевно сказаться на состоянии лестницы: как минимум, она будет не эстетично выглядеть, как максимум, последствия могут быть опасны для здоровья. О том, как самостоятельно спроектировать лестницу и выполнить ее монтаж, будет рассказано в данной статье.

Особенности

Лестница – это сооружение, главной функцией которого является обеспечение связи между двумя этажами. Она присутствует в каждом доме вне зависимости от его этажности. В обычных высотных многоквартирных домах можно встретить лишь межэтажные лестницы, в то время как в частных домах есть и подвальные, и чердачные конструкции.

В последнее время наметилась тенденция, по которой многие жилые здания частного характера состоят лишь из пары этажей. В таких домах зачастую оборудуется лестница, которая имеет один общий пролет. Конечно, это же правило распространяется и на те постройки, высота которых составляет больше двух этажей.

Однако необходимо понимать, что в таких зданиях лестничное полотно не может быть цельным от первого этажа до последнего. Между этажами (например, первым и вторым) встраиваются специальные площадки, которые разграничивают марши и создают свободное от ступеней пространство. На нем поднимающийся человек может отдохнуть и перевести дух. Это является важной отличительной особенностью лестницы в частном доме высокой этажности.

Нередко на загородных участках есть различные уличные сооружения, например, беседки, вход в которые также обустраивается при помощи лестниц. Их особенность состоит в том, что все параметры уличных конструкций значительно отличаются от внутренних. Например, уменьшается угол наклона ступеней, поэтому марши становится удобными и безопасными в эксплуатации даже без перил.

Зачастую уличные сооружения не оборудуются перилами, однако это допустимо лишь для лестничных конструкций небольшой высоты.

В зависимости от функционала, размеров, эксплуатационных условий и необходимой практичности выбирается тот материал, который будет использован для изготовления лестничной конструкции. Материалы варьируются, а их производители предоставляют широкий ассортимент: от бетона до натурального дерева. Более того, лестницы бывают изготовлены из нескольких материалов. Зачастую это характерно для комбинированных конструкций, о которых будет подробно рассказано ниже.

Для лестниц в частном доме подойдут такие материалы, как дерево или специальная плитка, потому что эти материалы универсальны, условия в помещении куда более простые, они не требуют использования особого сырья.

Если же установка лестницы производится на улице, необходимо учитывать и климатические условия: сырье должно быть достаточно устойчивым к атмосферным воздействиям. Нередко используют бетон, металл или даже стекло.

Различные виды лестничных полотен имеют свои особенности, однако независимо оттого, какой тип ступенчатой конструкции планируется обустроить, все размеры для лестниц в частный дом являются стандартными. Конечно, они могут варьироваться, но все габариты имеют свои границы, которых нужно придерживаться при строительстве.

Размеры всех элементов рассчитываются заранее, на этапе составления чертежа. Это необходимо сделать, чтобы избежать несчастных случаев.

Нормативные требования

Главная функциональная характеристика лестницы – удобство подъема по ней. Именно это требование лежит в основе проектирования всех ступенчатых конструкций. По показателям СНиП лестничный марш состоит как минимум из трех и как максимум из восемнадцати ступеней.

Лучшим решением будет использование нечетного количества ступеней в марше, поскольку человеку удобно начинать и заканчивать подъем по ступеням одной и той же ногой. Однако это пожелание не является строгой нормой.

ГОСТ тоже освещает проектирование лестниц и включает в себя параметры высоты и ширины марша, которые зависят от угла наклона лестницы. Учитываются типы ступеней и настилов, а также комплектация и правила монтажа. В соответствии с этим нормативным документом, при угле подъема в 45 градусов уклон лестницы (ее крутизна) составляет не менее 1:2 и не более 1:1. Этот параметр рекомендуется выполнять около 1:1,75, что соответствует углу в 35-37 градусов.

Лучше обустраивать лестницы с большим углом наклона, поскольку подъем и спуск по крутой лестничной конструкции может оказаться опасным и будет представлять трудности не только для малоподвижных граждан, но также для детей и стариков. Нельзя забывать и о пространстве между ступенями и потолком, это расстояние должно равняться как минимум двум метрам.

Также необходимо помнить про балясины и балюстрады, которые выполняют функцию ограждения и перил. Расстояние между отдельными частями этих элементов может варьироваться в зависимости от параметров лестницы, материалов и дизайнерских решений. Однако если в доме есть маленькие дети, то промежутки между балясинами должны быть заделаны, например, закаленным стеклом. Оно достаточно прочное и способно выдержать опору, что позволит обеспечить безопасность малышам.

Виды конструкций

Существует множество разновидностей ступенчатых конструкций, которые зависят от места расположения лестницы.

Одномаршевые

Представляют собой прямую лестницу. Они не пользуются большой популярностью, потому что они не вписываются в помещения стандартной высоты. Подобные конструкции зачастую применяются для спуска в подвал или на улице при подъеме на небольшую высоту, например, в беседку.

Если же одномаршевая лестница достаточно длинная, то стоит на ней оборудовать специальное промежуточное пространство для того, чтобы не слишком утруждаться во время подъема и иметь возможность передохнуть.

Двухмаршевые

Являются самым распространенным типом лестниц. Они встречаются в большинстве зданий как жилого, так и общественного типа. Существует несколько подвидов этих лестниц, которые различаются лишь по своей форме: бывают как стандартные модели, так и изделия в форме буквы «Г».

Подниматься по ним даже на большую высоту не составит труда, поскольку пролеты разделены специальными площадками. Однако среди недостатков нужно упомянуть то, что для установки подобной лестницы требуется большая площадь.

Винтовые лестницы

Подходят для небольших по площади помещений, поскольку они экономно расходуют пространство. Существенный минус состоит в том, что зачастую такие конструкции весьма узкие, а сами ступеньки крутые. Из-за этого подобная конструкция представляет опасность для малоподвижных граждан, маленьких детей и пожилых людей.

Комбинированные лестницы

Состоят из разных элементов, которые можно встраивать в конструкцию во множественных вариациях. Благодаря этому можно создать уникальную лестницу, которая будет функциональной и безопасной. Она украсит окружающее пространство своей необычной формой.

Стандартные габариты

В том случае, если конструкция предполагает использование большого количества ступеней, то предпочтительнее обустраивать специальные промежуточные межэтажные пространства. Оптимальным решением будет создание широкой площадки. Ее параметры равняются ширине двух маршей с прибавлением дополнительных 10-20 сантиметров.

Различные нормативные требования затрагивают строительство лестниц и предписывают им определенные параметры, например, по СНиП допустимая норма варьируется от 80 до 140 сантиметров в отношении ширины ступенек.

Важно помнить, что для одновременного прохода двух человек по лестничному маршу требуется большее расстояние. В этом случае ширина лестницы должна быть не менее одного метра.

Для лестниц, используемых в качестве эвакуационных, существуют отдельные параметры, по которым стандарты марша должны составлять не менее 90 сантиметров.

В зависимости от функционала лестницы учитывается и перенос крупногабаритных предметов. Особенно это важно принимать во внимание на так называемых поворотных лестницах. Полезная ширина таких конструкций должна быть никак не менее одного метра, иначе транспортировка вещей будет проблематичной.

Необходимо отметить такой параметр, как глубина проступи. Ее особенность состоит в том, что она варьируется в зависимости от длины элемента: к внутренней части проступь сужается, создавая что-то наподобие проема, а к внешней части она расширяется. Исходя из этого, за основу всегда берется среднее значение, то есть центральная линия. Именно ее учитывают в проектировании.

Согласно ГОСТу, минимальный размер проступи должен составлять 25. Подставив этот параметр в формулу Блонделя, можно вычислить ее высоту. Она равняется 19,5 см, и это считается идеальным показателем. Конечно, точные значения необязательно соблюдать, обустраивая лестницу самостоятельно в частном доме. Однако учет нормативов позволит сделать конструкцию максимально безопасной, удобной и комфортной в использовании.

Оптимальная высота ступеней варьируется в пределах 12-25 см. В частных домах с высотой более двух этажей этот параметр не должен составлять более 20 см.

Большое внимание стоит уделить и расстоянию между балясинами. Самое большое значение достигает 15 сантиметров. В ином случае лестницы утрачивают свою первоначальную опорную функцию.

Поскольку лестничное полотно состоит от отдельных модулей, то их габариты также нужно учитывать. Показателем этих элементов выступает межосевое расстояние между модулями, которое находится в пределах от 225 до 300 мм в зависимости от того, учтена ли самая верхняя ступень.

Нормативные документы во главу угла ставят безопасность ступенчатой конструкции. Она считается безопасной лишь в том случае, когда сумма размеров проступи и подступенка равняется 46 см, например: 23 и 23, 28 и 18. Подобные расчеты называются «формулой безопасности», в которой наилучшим показателем считается 29 и17. Однако следовать этому параметру необязательно, важно лишь придерживаться числа 46 см, потому что на практике достаточно трудно реализовать идеальные показатели в индивидуальных проектах.

Как рассчитать?

Самостоятельно рассчитать габариты лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (специальной ступенчатой накладки) и размеры подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, поскольку от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности выступает сумма двух показателей, которая должна равняться 46, идеальное соотношение равняется 29+17. Однако в зависимости от условий монтажа и пространственных параметров соотношение можно изменить в ту или иную сторону.

Другим важным параметрам выступает высота помещения. Это число необходимо поделить на высоту ступени, получившиеся дробные числа впоследствии округляются до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени – она носит название подиумной. При помощи нее подступь к ступеням становится более комфортной.

Перед выполнением чертежа необходимо вычислить оптимальные параметры лестницы, исходя из ширины проступи (которая обозначается как b) и высотой ступени (h). Эти показатели необходимо вставить в формулу Блонделя, который взял за основу своих расчетов средний человеческий шаг: b+2h. Минимальным значением выступает показатель в 60 см, а максимальным – 65 см. В среднем он равняется 63 сантиметрам, из этого показателя далее необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.

Другим важным фактором, влияющим на длину лестничного полотна, является площадь помещения, отведенного под лестницу.

При работе с чертежом она переносится на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равняется ширине марша. Проекцию можно рассчитать следующим образом: глубина ступеней умножается на их количество.

После проделанных расчетов можно переходить к вычислению длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равняются квадрату длины лестничного полотна. Для получения окончательного результата из этого числа необходимо лишь извлечь квадратный корень. Значение этого параметра зачастую получается нецелым, и как было сказано выше, необходимо округлить получившееся число.

Последним этапом выступает определение наклонного угла лестницы. Для этого берется отношение этажной высоты и длины марша, для этой пропорции вычисляется синус, а впоследствии и сам угол.

На сегодняшний день многие специалисты подробно описывают проектировку лестниц. Можно обратиться к их трудам для того, чтобы выяснить информацию о зависимости ширины и высоты лестничных ступеней, высотности этажа, постоянной ширины проступи и других параметров.

В основном они выделяют несколько типов этажной высоты: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Для каждого значения присуще свое количество ступеней – от 12 до 17, высота ступени (118-176 мм) и ширина проступи, соответствующая 260-290 мм.

Распространенные ошибки

Самый главный недочет состоит в том, что некоторые домашние умельцы, решившись на самостоятельное возведение лестницы, игнорируют правила и стандарты ГОСТ и СНиП, которые являются обязательными к ознакомлению. Эти документы предоставляют базовые правила для расчетов, кроме того, сконструировав конструкцию в соответствии с нормативными требованиями, можно не переживать о безопасности.

Если допущены серьезные отклонения от вышеупомянутых параметров, не стоит претворять подобную идею в жизнь, поскольку она может оказаться опасной для здоровья.

Вместо этого нужно подкорректировать проект, изменив и доработав отдельные детали. Но лучше создать новый проект, проведя все расчеты заново или несколько изменив конфигурацию лестницы.

Как было отмечено выше, высота ступени не должна превышать 19 см, однако многие мастера-самоучки игнорируют это требование, делая ступени слишком высокими. Это затрудняет передвижение и делает его некомфортным, особенно для маленьких детей и пожилых людей. Для них подобная конфигурация может оказаться достаточно опасной и привести к несчастным случаям.

Другим упущением является строительство ступеней разного размера. Причиной этого является просчет при составлении чертежа и вычислении основных размеров лестничных элементов. Нужно отказаться от экспериментов на этой стадии, и в результате лестница будет комфортной в использовании и прослужит долгие годы.

Советы

Многие хозяева любят использовать натуральные материалы для отделки своего жилища, это касается и ступенчатых конструкций. Различные виды лестниц вне зависимости от материала также нуждаются в защите. Для них лучше использовать специальные пропитки и лаки на спиртовой основе, которые уберегут материал от воздействия опасных факторов внешней среды, например, излишней влаги. Также специальные составы помогут избежать коррозии, образования трещин и гниения.

Перед началом заливки этажа необходимо несколько раз проверить вычисления, которые определяют размеры будущей лестницы.

Правильная конструкция должна быть с шагом в 16-18 см, а это подразумевает и создание проема определенной ширины. В том случае, если нет времени рассчитывать проем, то наилучшим решением будет оставить его достаточно большим, чтобы в него можно было встроить лестницу и избежать проблем с установкой маршей и перил. При таком подходе конструкция будет удобной и не создаст опасности при использовании.

Таким образом, становится понятно, как спроектировать и соорудить лестничное полотно своими руками, однако важно помнить при этом, что необходимо придерживаться установленных технических стандартов. Соответствие им убережет от несчастных случаев и позволит наслаждаться надежностью, удобством и качеством лестницы.

Об ошибках проектирования лестницы в деревянном доме подробно рассказывается в видео ниже
