Коптильня своими руками: чертежи, размеры, фото, видео

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Содержание

1. Виды и условия копчения
2. Холодного копчения
3. Коптилка из бочки
4. Горячего копчения
5. Переносные мини-коптильни полугорячего копчения
6. Дрова и щепа: как правильно выбрать

Виды и условия копчения

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

Копчение бывает:
• холодное, с чуть теплым дымом 30-50ºС;
• горячее, с температурой дыма 70-120ºС;
• полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

[blockquote_gray]В данной статье даём рекомендации, как своими руками произвести установку печи в баню с выносной топкой.
Подробности кладки печи длительного горения, работающей на угле, узнайте здесь.
Тут рассказываем, как опираясь на технические характеристики, сделать правильный выбор дровяной печи.[/blockquote_gray]

Холодного копчения

Главное ее отличие — протяженный дымоход, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

На рисунке — традиционная коптильня холодного копчения, ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

Коптильня холодного копчения состоит из трех основных блоков:

• топки;
• коптильной камеры;
• соединяющего топку и коптильную камеру  дымоход.

Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

[attention type=green]Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.[/attention]

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева.

Пористые материалы непригодны для коптильни!

Не рекомендуется применение пористых материалов, типа кирпича. Впитывая дым, а после окончания копчения — влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

Коптилка из бочки

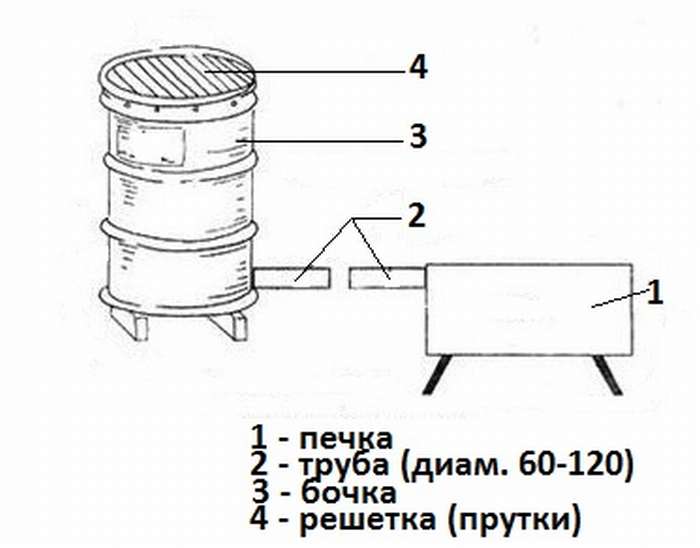

Самый простой вариант — металлическая или деревянная бочка с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

Коптильня холодного копчения своими руками из бочки Видео

Ответственный момент — устройство дымохода. Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма.

Металл подойдет лучше, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах.

Оптимальный вариант — дымоход, выкопанный в земле. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.



Коптильня холодного копчения цена и где купить

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

• Прежде всего, топка расположена непосредственно под камерой копчения. Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
• Коптильная камера в коптилках горячего копчения выполняется герметичной. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
• Некоторые модели коптилок имеют крышку с гидрозатвором. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
• На одном или нескольких уровнях располагают съемные решетки или прутья для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
• Еще одно обязательное условие — поддон для сбора сока и жира. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

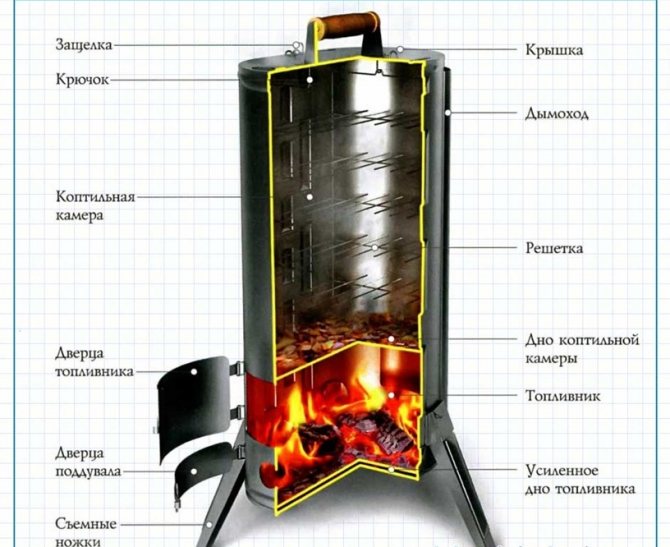

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

[attention type=green]Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео. [/attention]

Коптильня из бочки своими руками Видео

Коптильня горячего копчения цена и где купить

Переносные мини-коптильни полугорячего копчения



Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

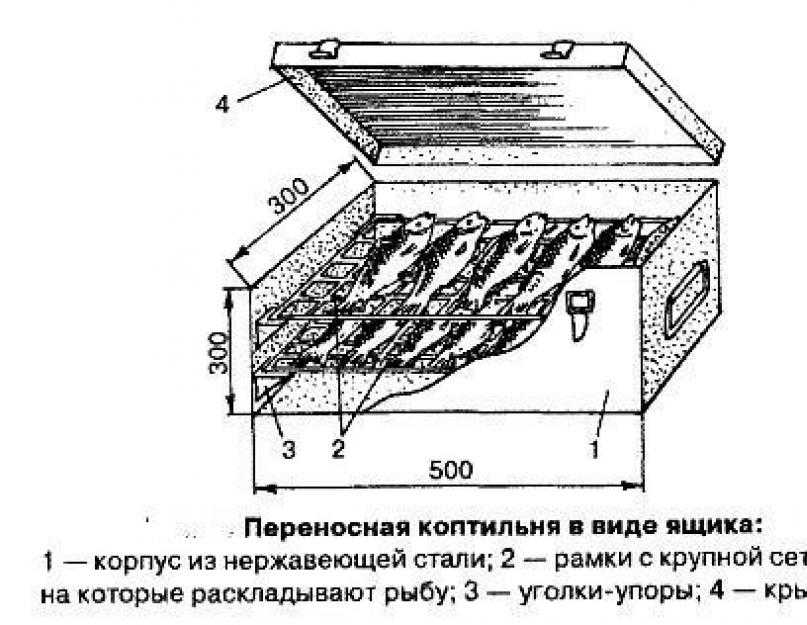

Конструкция мини-коптильни проста: ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

Материал для изготовления — листовая сталь, лучше нержавеющая. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Как сделать мини-коптилку своими руками  Видео

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

• ольховая — универсальна, подходит для мяса, сала, рыбы и овощей;
• дуб — преимущественно для копчения дичи и красного мяса;
• ива, береза — дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
• вишня, яблоня — сыры, овощи, орехи и ягоды.

[attention type=yellow]Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.[/attention]

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

Какую коптильню построить на даче — чертежи и устройства, разница и отличия | Своими руками

Содержание ✓

• ✓ 1. Коптильни
• ✓ Коптильни
• ✓ В чем разница?
• ✓ Траншея-коптильня для холодного копчения
• ✓ Кирпичная коптильня
• ✓ Коптильня из дерева
• ✓ Коптильня горячего копчения
• ✓ САМОДЕЛЬНЫЕ КОПТИЛЬНИ СВОИМИ РУКАМИ – ЧЕРТЕЖИ УСТРОЙСТВА
• ✓ 1. КОПТИЛЬНЯ ИЗ КИРПИЧА
• ✓ 2. КОПТИЛЬНЯ ИЗ ЖЕЛЕЗНОГО ЯЩИКА
• ✓ З. КОПТИЛЬНЯ ИЗ МЕТАЛЛИЧЕСКОЙ БОЧКИ
• ✓ 4. КОПТИЛЬНЯ ИЗ ДЕРЕВЯННОЙ БОЧКИ
• ✓ ПОЛЕЗНЫЕ СОВЕТЫ ПО КОПЧЕНИЮ РЫБЫ
• ✓ КОПТИЛЬНЯ СВОИМИ РУКАМИ – ИДЕИ, КОНСТРУКЦИИ И УСТРОЙСТВА ОТ ЧИТАТЕЛЕЙ-МАСТЕРОВ
• ✓ КОПТИЛЬНЯ СВОИМИ РУКАМИ – ВИДЕО

Чаще всего гостей приглашают на дачу на шашлык. Сколько же можно? Даешь разнообразие! Угостите друзей копченой рыбкой, такой ароматной, что даже от одного запаха уже кружится голова!

1. Коптильни

Копчением называют приготовление продуктов при помощи дыма, без прямого контакта с пламенем. За счет температуры дыма, подаваемого к продукту, различают разные виды копчения. Горячее копчение. Рыбу горячего копчения готовят при температуре 80-120 °C в течение 3-4 часов. Древесина при такой температуре не воспламеняется, а тлеет, выделяя при этом большое количество дыма, именно он придает рыбе особый вкус и аромат, превращая ее в настоящий деликатес. Предварительная подготовка продукта не требуется, но есть готовые копчености надо быстро – они хранятся при комнатной температуре не более 36 часов, а в холодильнке довольно быстро теряют вкусовые качества.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Холодное копчение. Происходит при температуре 30-50 °C. Продукты, приготовленные таким способом, отличаются более изысканным вкусом, чем продукты горячего копчения, но сам процесс занимает много времени – от 6 часов до 3 суток. Копчености, приготовленные холодным способом, могут храниться в течение года, и ничего им не сделается. Полугорячее копчение. Производят при температуре 60-70 °C в простых коптильнях для холодного копчения. Без подготовки таким способом коптят только абсолютно свежие продукты -свежевыловенную рыбу, парное мясо. Хранится готовый продукт недолго.

Камеру для копчения делают из шпунтованной доски и герметизируют.

---

Читайте также: Коптильня для сала и мяса своими руками – описание и чертеж

---

Коптильни

Коптильные печи могут иметь различные конструкции. Хорошая коптильня должна обеспечивать стабильную рабочую температуру и плавное остывание. Пользоваться покупными коптильнями несложно – в специальный отсек закладываются дрова, внутрь размещают продукты, плотно закрывают дверку и поджигают топливо. У некоторых промышленных моделей предусмотрена регулировка времени и температуры приготовления. Сегодня легко можно выбрать в магазине подходящую модель, но не сложно изготовить коптильню и самостоятельно, например из бочки, ящика, или сложить из кирпичей.

В чем разница?

Коптильни для горячего и холодного копчения в целом схожи друг с другом. И те и другие состоят из очага и герметичной коптильной камеры, оборудованной вешалами для подвешивания продуктов, и поддоном для стекания жира. Разница – в расстоянии между очагом и коптильной камерой. Для холодного копчения длина связывающего эти две части коптильного канала должна быть не менее 1 м. В противном случае температура дыма будет слишком высокой и не удержится в заданных параметрах. Если соблюсти минимальное расстояние нет возможности, дымоход делают изогнутым.

При горячем копчении коптильная камера может устанавливаться непосредственно над топкой.

Металлические коптильни, расположенные над открытым пламенем, выполняют из нержавеющей стали. Оцинковку брать нельзя – при выгорании будет образовываться ядовитая окись цинка, которая проникнет в продукт копчения.

Коптильня своими руками холодного и горячего копчения | Процесс изготовления

Watch this video on YouTube

Самодельные устройства

Примитивная коптильная печь – это, собственно, труба-дымоход квадратной или круглой формы и достаточной ширины для размещения рыбы. Трубу делают из подручных средств, для этой цели подходят деревянные или железные бочки и ведра без дна, ящики, старые водогрейные колонки, канистры. Как и в обычной печи, для задержки пламени устраивают «колосник»: на решетку из металлических прутков укладывается ряд небольших камней. Сама печь-труба устанавливается над колосником. В нее подвешивают рыбу на проволоке или раскладывают на решетке.

Траншея-коптильня для холодного копчения

Классическая холодная коптильня обустраивается на неровном рельефе. В самой низкой точке сооружается очаг, от которого вверх по склону прокладывается траншея длиной около 3 м и глубиной 0,5 м. Траншею перекрывают досками, ветками и землей. В верхней точке траншеи сооружается коптильная камера в виде небольшого деревянного домика. Тяга создается за счет щелей в деревянной обшивке. Такую коптильню можно построить и на поверхности земли из кирпича.

---

Ссылка по теме: Электрическая коптильня на основе ТЭНов своими руками (Чертежи + фото)

---

Кирпичная коптильня

Под стационарную кирпичную коптильню бетонируют площадку размером 4-5 м2 с толщиной бетонной плиты 5-10 см. На этом фундаменте строят из кирпича коптильный рукав длиной 2,5-3 м, высотой не менее 25 и шириной – не менее 50 см. Важно не использовать в связующем растворе цемент, а только глину, и добиться полной герметичности канала, чтобы процесс копчения протекал быстрее.

Для этого в рукав можно поместить металлическую трубу. Один конец коптильного канала соединяют с топочной камерой, на другом – устанавливают коптильное отделение с дымоходом. Топочную камеру оборудуют чугунной дверцей как обычную печь. Коптильное отделение строят в виде домика, плавно сужающегося кверху и переходящего в дымоход с небольшой трубой. Коптильное отделение также оборудуют дверцей, поддон для стекания жира устанавливают ниже входа канала. Регулировать интенсивность дыма в дымоходе позволяет заслонка.

Коптильня из дерева

Построить коптильню из кирпича своими руками не каждому под силу, да и в целом это довольно затратное сооружение. Более экономичной конструкцией является небольшой каркасный домик с двускатной крышей, оборудованный металлическими створками. Самый простой способ подразумевает расположение очага снизу, для чего «домик» приподнимают на небольшое основание из кирпичей, сложенное без фундамента. В качестве дымохода можно использовать бетонный дымоход (рекомендуемый диаметр трубы – 12 см), для коптильного канала можно взять обычную металлическую трубу без облицовки. Каркасную часть постройки теплоизолируют с помощью двустороннего фольгированного утеплителя. В качестве топочной камеры можно использовать готовую чугунную или стальную топку.

Коптильня горячего копчения

Обустроить коптильню для горячего копчения значительно проще, чем для холодного. Все, что вам потребуется, – это любая металлическая емкость (не оцинкованная!), которую вы установите на очаг. В качестве последнего подойдут несколько кирпичей, между которыми разводят огонь. В емкость устанавливают решетки – на верхние раскладывают продукты для копчения, на нижнюю устанавливают поддон для стекания жира. На дно емкости укладывают стружку слоем около 2 см, которую сбрызгивают водой. Через час-полтора ароматное угощение готово.

Изготовление коптильни своими руками

Watch this video on YouTube

САМОДЕЛЬНЫЕ КОПТИЛЬНИ СВОИМИ РУКАМИ – ЧЕРТЕЖИ УСТРОЙСТВА

Отдых на природе не будет полным без вкусных ароматных копченостей. Обустроить простую коптильню на садовом участке можно из любых подручных средств — старого жестяного ведра, бочки или железного ящика.

---

Читайте также: Коптильня – вкладыш для мангала своими руками (фото+чертеж-схема)

---

1. КОПТИЛЬНЯ ИЗ КИРПИЧА

Размер коптильни 51 х 54 см. Печь для копчения сложена из красного кирпича (силикатный кирпич не используют), огонь изолирован от рыбы слоем камней, уложенных на колосники. Габариты печи определяются размерами и количеством рыбы, предназначенной для копчения. Сверху коптильню закрывают влажной плотной тканью или хорошо подогнанной крышкой. Решетки и крючки крепятся на стенках и крышке печи.

2. КОПТИЛЬНЯ ИЗ ЖЕЛЕЗНОГО ЯЩИКА

Размер коптильни 100 х 60 см.

1 – Топка представляет собой кирпичное основание на глиняном растворе;

2 – металлический ящик; 3, 4 – уголки для прутков и решеток;

5 – крючья «восьмерки»;

6 – плотная ткань;

7 – поддон;

8 – решетка;

9 – топка с дровами

З. КОПТИЛЬНЯ ИЗ МЕТАЛЛИЧЕСКОЙ БОЧКИ

Коптильня из металлической бочки, в которой устанавливается одна или несколько решеток. Для их крепления к стенкам бочки изнутри привариваются уголки. С одной стороны бочки вырезают дно и делают деревянную крышку. На дне бочки раскладывают чурки, стружки, опилки, еще можно поставить емкость с водой, а лучше с растительным маслом, добавив в него перец и другие пряности для придания рыбе желаемого вкуса.

4. КОПТИЛЬНЯ ИЗ ДЕРЕВЯННОЙ БОЧКИ

Самый простой вариант: основание из 14 кирпичей, 2 используются для регулирования воздушного потока. У бочки удаляют днище и ставят ее на кирпичи. Изнутри вверху бочки забивают гвозди для крепления проволоки. Сверху бочку накрывают влажной плотной рогожей.

ПОЛЕЗНЫЕ СОВЕТЫ ПО КОПЧЕНИЮ РЫБЫ

Для горячего копчения подходит самая разная рыба, как морская, так и речная – от осетра до плотвы. Главное, подобрать рыбу одного вида и одного размера, тогда дым равномерно проникает в тушки. Если же они разных размеров, то время доведения их до готовности будет различным.

Подготовьте коптильню, она должна быть чистой! На дно уложите куски древесины, одинаковые по габаритам. Слишком тонкие ветки, опилки и стружка быстро воспламеняются, а вместе с ними загораются и более толстые ветки. В результате рыба подгорит либо покроется сажей (правильно закопченная рыба имеет золотисто-бронзовый цвет без следов копоти). Немного стружки и опилок можно добавить только для розжига.

Перед закладкой рыбы прогрейте коптильню в течение 20-30 минут. Установите противень для стекания жира, поставьте решетки с рыбой или подвесьте ее на крючках. Перед подвешиванием каждую рыбку обвейте несколькими оборотами шпагата, чтобы

она не развалилась во время копчения. Следите, чтобы рыба не прикасалась к стенкам и друг к другу. Если рыба коптится на решетках, то расстояние между ними должно быть 15-20 см. Крупную рыбу располагайте ближе к жару.

Продолжительность копчения рыбы – в среднем 2-3 часа (зависит от конструкции коптильни и определяется опытным путем). По цвету дыма контролируют, как идет процесс копчения. На первом этапе дым густой – происходит испарение влаги, затем он становится белесым и менее обильным. Дым с желтым оттенком означает, что рыба подгорела. Некоторый доступ кислорода через крышку коптильни необходим, и это положительно сказывается на вкусе рыбы. При этом испаряется излишняя влага, рыба подсушивается, процесс копчения идет быстрее. Когда рыба испечена да готовности, закрывают крышку трубы, гасят в топке огонь, засыпав его ольховыми опилками. Теперь рыба будет напитываться основным ароматом.

Мякоть у правильно закопченной рыбы легко отделяется от кожи и костей, она равномерно пропеченная и рассыпчатая. При неправильном копчении рыба будет горьковатой на вкус и вязкой. Если рыба разваливается и из нее течет жир – ее передержали в печи.

---

Ссылка по теме: Барбекю-мангал-коптильня своими руками

---

КОПТИЛЬНЯ СВОИМИ РУКАМИ – ИДЕИ, КОНСТРУКЦИИ И УСТРОЙСТВА ОТ ЧИТАТЕЛЕЙ-МАСТЕРОВ

---

УНИВЕРСАЛЬНАЯ КОПТИЛЬНЯ СВОИМИ РУКАМИ

Коптильня своими руками – универсальный вариант

В прошлом году я делился способом изготовления мангала-раскладушки. В продолжение темы предлагаю вариант коптильни горячего копчения. Конструкцию можно использовать как в дуэте с мангалом, так и отдельно.

Понадобились: листовой черный металл толщиной 1 мм армирующая сетка 20×10 мм 4 болта Мб длиной 20 мм обрезок металлической трубы со внутренним d 15 мм арматура 6 16 мм железный прут d 8 мм.

1. На гибочном станке из листового металла изготовил основу короба — дно и две боковые стенки высотой 15 см. Остальные две стенки вырезал из того же материала и приварил по торцам.

На заметку

Если нет листогиба, детали короба можно вырезать отдельно и сварить. Размеры зависят от того, как будете пользоваться коптильней (с мангалом или отдельно). Если на мангале, то ширину дна рекомендую делать на 20-30 мм больше.

2. Крышку также вырезал из листового металла, а чтобы зафиксировать ее (она у меня выдвижная), к верхним граням длинных боковых стенок приварил направляющие из профильной трубы сечением 30×30 мм, распиленной вдоль пополам (фото 1) Для удобства эксплуатации к крышке приварил две ручки: одну — сверху и одну — с торца, немного подогнув его.
3. К дну короба снаружи по углам приварил отрезки профильной трубы (фото 2). Они выполняют роль упоров при установке коптильни на мангал, также в них по необходимости будут устанавливаться съемные 30-сантиметровые ножки из арматуры и шайб.
4. Из того же листового металла изготовил противень для сбора жира. Вырезал прямоугольник по размеру короба и загнул его кромки вверх так, чтобы получились бортики высотой 10 мм. Посередине приварил к противню ручку (фото 3), а с обратной стороны по углам — упоры (болтики Мб длиной 20 мм) (фото 4), чтобы между ними и дном коптильни был зазор для щепы.
5. Из армирующей сетки смастерил решетку для раскладки продуктов. Вырезал деталь, которая входит в коптильню свободно, по длинным сторонам приварил полоски нержавейки. Ручки зафиксировал, отступив от коротких сторон одну ячейку (фото 5)
6. Внутри корпуса приварил к длинным сторонам два уголка (фото 6) на расстоянии 70 мм от дна — это упоры для решетки (20 мм от дна — противень и над ним еще 50 мм до решетки). Все готово.

© Автор:  Валерий Василюк  Фото автора

---
