Коптильня холодного копчения своими руками чертежи и инструкция с пошаговыми фото
Содержание статьи:
- 1 Коптильня холодного копчения из кирпича своими руками. Пошаговая инструкция
- 2 Коптильня холодного копчения из дерева своими руками. Пошаговые фото
- 3 Коптильня из бочки
- 4 Коптильня холодного копчения из старого холодильника
- 5 Домашняя коптильня холодного копчения «Дым Дымыч»
Процесс холодного копчения отличается тем, что на продукты воздействует холодный дым, температура которого не бывает больше двадцати пяти градусов. Поэтому все чертежи коптильни холодного копчения учитывают расположение топки в некотором отдалении. Пока дым идет по трубе и поднимается в коптильной камере, он охлаждается и освобождается от копоти и вредных примесей.
Коптильня холодного копчения из кирпича своими руками. Пошаговая инструкция
Прежде чем приступать непосредственно к строительству, необходимо сделать чертеж коптильни холодного копчения и разметить расположение всех составных ее элементов на участке.

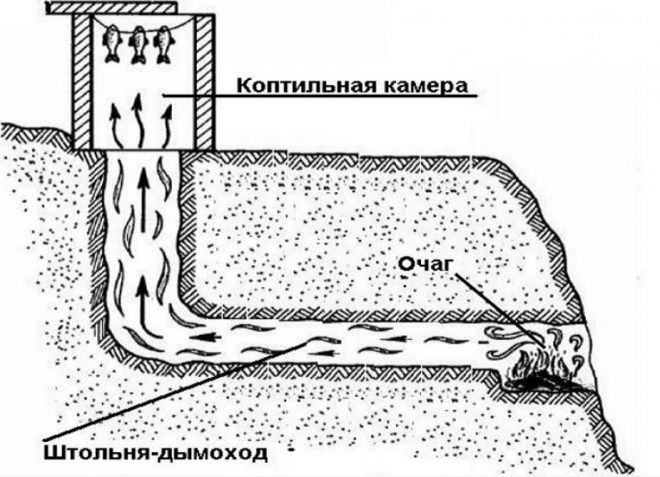

Коптильня холодного копчения. Принцип действия
Наиболее основательной и надежной конструкцией является коптильня холодного копчения из кирпича. Чтобы ее правильно возвести, необходимо учесть несколько моментов. В пошаговой инструкции по строительству коптильни холодного копчения рассмотрены все детали процесса.
• Этап первый – закладка фундамента
На месте, где будет располагаться коптильная камера
Перед заливкой надо уложить и трубу, которая станет подводить дым. Когда все необходимые элементы будут размещены, пространство фундамента заполняется бетонным раствором.Пошаговая инструкция по строительству коптильни холодного копчения. Фото
• Этап второй – возведение стен
Для стен такой коптильни используется строительный кирпич или бетонные блоки. Конкретная конструкция коптильни холодного копчения зависит от личных пожеланий владельца. Она может быть совсем маленькой для минимального количества продуктов или же просторной. В ней можно обустроить окно, но оно должно быть небольшим. Поскольку солнечные лучи вредны коптящимся продуктам, оно должно выходить на северную сторону или же располагаться так, чтобы свет не попадал на зону размещения копченостей.
Коптильня холодного копчения своими руками. Фото
• Этап третий – обустройство крыши
Наиболее экономичным, легким в обустройстве и удобным вариантом является мягкая кровля.
Для ее создания из бруса небольшого сечения сооружают стропильную систему. На стропила укладывают листовой материал, например, влагостойкую фанеру или плиты ОСБ. На ровную основу монтируются уже элементы гибкой черепицы.
• Этап четвертый – обустройство топки
Топку можно сложить из кирпича или использовать в таком качестве
• Этап пятый – внутреннее обустройство
Внутри коптильня устроена очень просто. Над отверстием для выхода дыма устанавливаются решетки и подвешиваются крюки.
После этого коптильней холодного копчения из кирпича можно пользоваться.
Коптильня холодного копчения своими руками. Фото
Упрощает установку коптильни холодного копчения рельеф участка с уклонами и террасами.
Пошаговая инструкция по строительству коптильни холодного копчения. Видео
Коптильня холодного копчения из дерева своими руками. Пошаговые фото
Чтобы сделать коптильню холодного копчения своими руками, совсем не обязательно использовать кирпич. Отлично для данной цели подходит и дерево. Поможет в строительстве пошаговая инструкция по строительству коптильни холодного копчения из натуральной древесины.
1. На участке выкапывают траншею для трубы, коптильной и топочной камеры. Глубина траншеи должна быть от полутора до двух штыков лопаты. Часть, предназначенная для трубы, располагается несколько выше, чем яма для коптильни.
Коптильня холодного копчения своими руками.
Фото
2. Яму для коптильной камеры выкапывают на два или три штыка лопаты глубиной. При попадании в нее дым слегка задерживается. В это время из него выпадают крупные частички сажи, т.е. дым очищается. После этого он поднимается в коптильную камеру.
3. Яму для топки заливают цементом, чтобы получился надежный пол. Такое ровное основание необходимо, чтобы сложенная из кирпича топочная камера не стала впоследствии разрушаться при естественных подвижках почвы.
4. В траншею для дымохода укладывают трубу. Ее диаметр должен быть достаточным, чтобы дым свободно проходил до коптильной камеры, охлаждаясь по пути.
5. Выкладывают топочную камеру
6. Закрепляют на топку дверцу из чугуна, которая надежно закрывается.
Это заставит дым идти более длинным путем, через дымоходную трубу и будет препятствовать его потере.
Пошаговая инструкция по строительству коптильни холодного копчения. Фото
7. Для коптильни холодного копчения из дерева обустраивают основание. Для этого строительным кирпичом выкладывают стенки углубления под нее и их выводят на некоторую высоту над землей. На такое кирпичное основание потом и будет установлена непосредственно деревянная часть конструкции.
8. Траншею с дымоходной трубой засыпают землей и тщательно утрамбовывают. Земля нужна для лучшего охлаждения трубы и дыма. Влажная земля лучше проводит тепло, чем воздух.
9. Создают деревянную коптильную камеру:
• Чтобы сделать коптильню холодного копчения из дерева, используют деревянные бруски. Желательно взять материал из твердых пород древесины. Из брусков собирают основание будущей камеры.
Коптильня холодного копчения своими руками. Фото
• На основание набиваются ровные дощечки.
• Крышу делают одно или двускатной. На переднюю часть закрепляют дверь так, чтобы она прилегала плотно и легко открывалась. Избежать самопроизвольного открывания поможет задвижка.
• В крыше оставляют отверстие для трубы и ее туда устанавливают. Труба должна быть небольшого диаметра, чтобы дым не выходил слишком быстро.
• Проверить правильность работы всех частей поможет первая растопка.
Коптильня из бочки
Если все предыдущие варианты кажутся сложными и дорогими, то стоит обратить внимание на коптильню холодного копчения из бочки. Основой тапкой конструкции послужит бочка из дерева или другого материала. Исключением является только пластмасса. У емкости снимают днище, чтобы дым мог проходить насквозь.
Чтобы сделать коптильню холодного копчения своими руками, в земле надо выкопать две ямы под топку и коптильную камеру, а также соединяющую их траншею.
Топка должна быть около пятидесяти сантиметров диаметре, а глубиной около сорока сантиметров. Дно закрывают листом железа. Стенки можно укрепить кирпичом, но и без него топка будет функционировать.
Яму под коптильную камеру из бочки выкапывают на расстоянии около трех метров. По диаметру она должна быть немного меньше диаметра основания бочки, а глубиной примерно в сорок сантиметров.
Ямы соединяют траншеей, которая будет использоваться для проведения дыма. Глубина траншеи должна составлять около тридцати сантиметров. Готовую траншею закрывают металлическими листами, засыпают землей и утрамбовывают. Использовать трубу не обязательно, но стенки траншеи лучше утрамбовать, чтобы они не осыпались со временем.
На дно бочки закрепляют металлическую решетку. На нее будет выкладываться материал для фильтрации дыма, например, солома или мешковина. Фильтрующие материалы увлажняют, чтобы они лучше очищали дым от крупных частичек продуктов сгорания.
Такой слой делает дым более легким, тонким, не содержащим сажи. Кроме того, решетка не позволит продуктам провалиться в глубину ямы.
В верхней части бочки устанавливают прутья, на которые будут крепиться крюки для мяса. Можно установить и решетку для размещения продуктов.
Получившуюся коптильню холодного копчения из бочки накрывают мешковиной, деревянным щитом или аналогичным материалом. Коптильня готова и ее можно использовать по назначению.
Чтобы дым не терялся, не выходил снизу из-под бочки, подножие ее засыпают землей. Этот грунт вокруг основания тщательно утрамбовывают.
Коптильня холодного копчения из старого холодильника
Практически в каждом хозяйстве можно найти старый холодильник, который давно сломался. Чтобы не множить количество мусора, его, а точнее корпус, можно использовать для изготовления коптильни.
Соорудить коптильню холодного копчения из старого холодильника совсем не сложно.
Для этого потребуется взять корпус холодильника (внутренности демонтируются), трубу длиной около четырех метров, жаропрочные кирпичи для обустройства топки и железная крышка для нее же.
Топку обустраивают ниже уровня коптильной камеры. Лучше использовать участок, имеющий склон для удобного размещения. Для топки выкапывают яму, которую выкладывают жаропрочным кирпичом. Если в хозяйстве имеется металлическая емкость достаточного объема, то можно вкопать ее. Сверху она закрывается металлической крышкой, чтобы дым шел в дымоотводную трубу.
Следующим элементом коптильни холодного копчения из старого холодильника является труба для отвода дыма. Она должна быть довольно большой длины, чтобы дым, проходя по ней, успевал остывать. Кроме того, трубу рекомендуется закапывать под землю. Окруженная сырой землей она будет лучше остывать и остужать дым до нужной температуры.
Вход трубы в корпус холодильника можно выполнить двумя способами.
В первом случае привязка делается к уже существующим отверстиям, которые служили для размещения основных рабочих частей холодильника. При этом вход может быть как вверху, так и внизу. Конкретный вариант зависит от модели холодильника.
Второй способ – врезка трубы в нижнюю часть корпуса. Это требует дополнительной работы, но зато обеспечивает наиболее оптимальное поступление дыма. Он будет проходить снизу вверх и обеспечит наилучший результат, поскольку через продукт пройдет больше дыма.
Внутри корпус холодильника оснащают всеми необходимыми приспособлениями для размещения продуктов. Используются решетчатые полки или крючки, чтобы мясо или рыбу можно было подвешивать.
В завершении самодельную коптильню следует оснастить дымоходом для оттока дыма. Но он потребуется только в том случае, если уплотнитель на дверце еще достаточно эффективный и не создает щелей. В большинстве же случаев уплотнитель на старом холодильнике оставляет небольшие щели, через которые и выполняется отток дыма.
Такой вариант утилизации старого холодильника можно считать наиболее оптимальным, т.к. он еще послужит с пользой.
Домашняя коптильня холодного копчения «Дым Дымыч»
Если рассматривая чертежи коптильни холодного копчения, понимаешь, что они не подходят для небольшого приусадебного участка, то стоит обратить свое внимание на домашнюю коптильню Дым Дымыч.
Такая бытовая коптильня изготавливается из холоднокатаного стального листа, толщина которого составляет восемь десятых миллиметров. Емкость для копчения имеет объем тридцать два литра. В комплекте имеются дымогенератор и компрессор. Дым поступает в коптильную камеру через гибкий шланг.
В дымогенератор коптильни закладывается деревянная щепа. Там выделяется дым, который отправляется в коптильную емкость. Регулируется подача дыма при помощи электрического компрессора. Через шланг, длина которого составляет семьдесят четыре сантиметра, дым проходит к заложенным продуктам.
Сроки копчения зависят от нескольких факторов. Во-первых, они зависят от веса и объема продуктов, а во-вторых, от активности обработки дымом. Результатом являются сроки, составляющие от пяти часов до пятнадцати.
Такая коптильня имеет сразу несколько преимуществ. Она компактна и в нерабочем состоянии может храниться в любом месте. Использовать устройство можно не только в условиях загородного участка, но и в городе, например, на балконе или неподалеку от дома. Коптильня Дым Дымыч продается в уже полностью готовом для использования виде. Ее не требуется предварительно монтировать или изготавливать собственными силами.
При помощи коптильни легко и относительно быстро изготавливаются вкуснейшие копченые продукты. Длительная обработка холодным дымом создает среду неблагоприятную для бактерий. В результате продукт не только получает неповторимый вкус, но и значительно дольше хранится.
Из представленного разнообразия устройств для холодного копчения каждый может выбрать оптимальный для себя вариант.
Если нет желания самостоятельно сооружать коптильню, а объемы приготовления небольшие, то подойдет последний вариант. Если же хочется сделать особенную, собственную коптильню или сэкономить, то можно подобрать любой из вариантов, изготавливаемый своими руками.
Также стоит упомянуть, что продукты перед копчением необходимо подготовить. Их предварительно засаливают по определенной схеме. Если этого не сделать, то настоящие копчености из них не получатся.
Коптильня холодного копчения — 94 фото идей для полноценного производства
Что может быть вкуснее домашних копченостей? Многих мастеров интересует описание принципа создания полезных в хозяйстве самоделок.
Готовые изделия запечатлены на фото, коптильни холодного копчения можно изготовить своими руками. Продукция домашнего приготовления – это желанное угощение.
Содержимое обзора:
Самостоятельное изготовление конструкции
Холодное копчение представляет собой обработку еды с помощью дыма, имеющего температуру 32 градуса.
Процесс должен быть организован грамотно, поэтому мастеру понадобится разобраться, как сделать коптильню холодного копчения правильно. Важно не ошибиться со схемой строительства.
Необходимо, чтобы горячий дым стал холодным. Для этого используют туннель, который топку подсоединяет к отделению, куда помещают продукты. Длина туннеля может варьироваться в пределах 2-7 м. Это расстояние учитывают, чтобы вычислить длину дымохода.
Если топка находится от коптильни на расстоянии более 7 м, проблем с тягой, как правило, не удается избежать.
Как работает устройство?
Принцип работы самодельной коптильни можно представить следующим образом. Обработка еды может длиться от 3 дней. Процесс может продолжаться в течение нескольких недель.
Главное – следить, чтобы процесс копчения происходил равномерно. В камере для копчения нельзя смешивать различные виды пищи.
Нужно готовить еду за один прием. Важно сортировать продукты по размерам.
Подробнее о конструкции коптильни
Чтобы сделать топку, необходимо выкопать траншею с габаритами 50х50. Эти значения могут быть больше. Часто ширину с глубиной ямы делают метровой.
Дно топки можно сделать кирпичным, после чего накрыть его жестяным листом. Готовить цементный раствор нет необходимости. Кирпичи достаточно утрамбовать близко друг к другу. Боковые стороны также отделывают кирпичом. Здесь для кладки понадобится глиняный раствор.
Создавая чертеж коптильни холодного копчения, требуется принимать во внимание как удаленность отдельных частей конструкции, так и размеры материалов.
Под дымоход с диаметром 25 см специально выкапывают траншею. Сверху ее нужно закрыть листом железа. Чтобы не допустить просачивания дыма, листовой материал засыпается землей.
В месте стыковки коптильни с дымоходом ставят фильтр. В качестве основного элемента берут сетку из металла с маленькими ячейками. На сетку кладут плотный материал.
Фильтр защищает готовую продукцию от сажи.
Коптильню важно сделать прочной и надежной. В этом случае конструкция будет стоять устойчиво и не упадет, если ее случайно кто-нибудь заденет. Вверху коптильню оснащают прутьями из нержавейки.
Показатель их толщины варьируется в диапазоне от 8 до 10 мм. Они прочные, и на них подвешивают еду, приготовленную для копчения. Обычно еду вешают на специальные крюки. Альтернативной заменой служит обычная решетка.
Самая простая схема
Бюджетным вариантом считается коптильня, позволяющая мастеру сэкономить стройматериалы и время, потраченное на строительство.
Камера с продуктами удалено от топки на 2 м. Основой для коптильни может служить металлическая бочка.
Этапы работы
Определив для себя размеры коптильни, можно приступать к строительству. Сначала понадобится выкопать яму под камеру топки. Ее дно закрывают жестяным листом. Благодаря этому удается обеспечить более равномерное тление щепок и опилок.
Следующий этап работы – устройство дымохода. Вырытую траншею требуется накрыть сверху. Для этой цели подойдут только негорючие материалы.
Яму можно накрыть листом шифера. Сверху дымоход засыпают грунтом для обеспечения герметичности.
Коптильную камеру устраивают в бочке с отрезанным дном. Внизу монтируется сетка из металла, на которую кладут мешковину. Благодаря комбинированию этих материалов эффективно решается задача отфильтровать частицы сажи.
Вверху бочки болтами крепят решетку из металла, отступив от края 20 см. Этот вариант использовать необязательно, можно ограничиться прутьями с крюками.
Чтобы до конца разобраться во всех нюансах, нужно посмотреть соответствующий видео ролик.
При холодном копчении еда теряет влагу постепенно. В процессе подсушивания дым проникает все глубже в продукты. В результате получаются мясные и рыбные деликатесы с восхитительным вкусом.
Когда коптят тушу старого животного, его мясо останется жестковатым.
Чтобы не разочароваться, нужно на первых порах руководствоваться рецептами, которые уже были апробированы многими. Эксперименты с оттенками вкуса лучше оставить на потом.
В готовой коптильне заводского производства имеется несколько решеток и поддон. Лучше выбирать изделие с большой емкостью, чтобы копчение осуществлялось более равномерно.
Для любителей затяжных походов нужна коптильня, сделанная из металла с толщиной 0,8 мм. На даче можно установить более тяжелые варианты, где толщина стального корпуса составляет 2 мм.
Фото коптильни холодного копчения своими руками
18 Easy Homemade Cold Smoker Plans
Холодное копчение — прекрасный способ придать пище вкус, не подвергая ее тепловой обработке.
Если вы хотите приготовить копченый бекон дома, почему бы не сделать для этого собственную коптильню холодного копчения?
Это не так сложно, как вы думаете. Мы нашли 18 отличных планов холодного копчения, которые пробудят ваш творческий потенциал и проведут вас через весь процесс.
Итак, пройдите этот путь и убедитесь, насколько это просто!
Содержание
1. Сборка коптильни холодного копчения своими руками в домашних условиях
Этот простой план основан на нескольких старых решетках для духовки, которые YouTube-блогер Глен из Glen & Friends Cooking завалялся дома. Другие комплектующие так же дешевы и просты, что доказывает, что вам не нужно тратить много денег на коптильню. Он сделан из необработанной белой сосны и достаточно компактен, чтобы поместиться в небольшом пространстве. Но места для четырех решеток по-прежнему достаточно — достаточно места для копчения мяса и рыбы.
2. Сборка коптильни холодного копчения
Этот план показывает, как построить инновационную коптильню холодного копчения, используя дешевый металлический мусорный бак и бочку. Он также охватывает альтернативные дизайны, так что это хорошее место для начала обзора ваших вариантов. Далее в статье описывается процесс строительства. Он рассказывает историю, а не дает вам инструкции, но в нем много деталей. Вместе с изображениями это даст вам хорошее руководство по воспроизведению дизайна. И в конце есть фотография вкусного бекона, чтобы вдохновить вас!
Проверить этот план
3. Как сделать холодную коптильню в домашних условиях
В этом проекте используется готовый генератор холодного дыма, но все остальное делается с нуля. План предлагает различные варианты корпуса курильщика, в зависимости от того, насколько прочным он должен быть.
В нем показано, как зажечь генератор холодного дыма, и даны советы по использованию коптильни. И есть полезные рекомендации по различным способам поддержания потока воздуха, чтобы дым не стал едким.
4. Курю!! Самодельная коптильня холодного копчения – проектирование и сборка
В этом руководстве показано, как собрать простую и недорогую коптильню холодного копчения. Все инструменты и материалы, которые вам понадобятся, перечислены до того, как вы приступите к делу. Сборка тщательно разбита на простые шаги, поэтому за ней легко следовать. И несколько фотографий, которые помогут вам в этом. Существуют также различные варианты, в зависимости от того, какие материалы у вас есть под рукой.
Проверить этот план
5. Самодельная коптильня холодного копчения за 1 доллар
Если вы ищете экологически чистую коптильню для холодного копчения, которая стоит дешево, посмотрите это великолепное видео.
В этом проекте используются только картонная коробка, рулон туалетной бумаги и небольшая коробка с алюминиевой фольгой. Вам также не понадобятся никакие инструменты — дверь просто приклеена на место. Это работает удивительно хорошо для такого простого дизайна. Просто выровняйте внутреннюю часть алюминиевой фольгой, чтобы снизить температуру в более теплую погоду.
6. Создайте свою собственную коптильню
Этот пост в блоге британской компании Animated Science содержит много текста, но очень понятен и прост. А для тела курильщика использует недорогую мебель Ikea. Если вы хотите свести к минимуму резку и сверление, это отличный вариант. Всего 9 шагов, чтобы собрать все вместе. А в конце вы получите дополнительный бонус в виде рецепта копчения бекона.
Проверить этот план
7. Соберите дешевую кофеварку холодного копчения
В этом гениальном проекте используется кофеварка для эспрессо на плите и насос для аквариума.
Видео начинается с показа курильщика в действии, и выглядит довольно впечатляюще. Есть удобный список материалов, которые помогут вам подготовиться. И хотя компонентов здесь больше, чем в некоторых конструкциях, нет ничего дорогого. Процесс строительства ускорен на пленке, но за ним все равно легко следить. И вы можете напевать веселую фортепианную музыку во время просмотра!
8. Самодельная коптильня холодного копчения: как коптить, если у вас есть
Это отличный проект, если вы ищете коптильню холодного копчения для небольшого количества продуктов, таких как соль или перец. Он использует консервную банку, паяльник и несколько деталей, чтобы создать удивительно эффективную коптильню. Фоток нет, но метод описан очень понятно. И в конце есть советы по получению наилучших результатов при копчении продуктов.
Проверить этот план
9. Самодельная бетонная коптильня Камадо за 50 долларов
Если вы не хотите выкладывать деньги, необходимые для коптильни высокого класса от Камадо, посмотрите это видео. На нем показан простой способ построить дом из бетонных блоков. И это будет стоить вам около 2 процентов от цены Камадо! Есть также много дополнительных советов и подсказок, охватывающих все, от выбора топлива для копчения до разделки мяса.
10. Генератор холодного дыма мисс Бетси
Этот план фокусируется на генераторе холодного дыма, поэтому вам нужно будет использовать его с коптильным шкафом. Это одна из самых сложных конструкций генератора, но она все еще дешева в изготовлении. Самый дорогой элемент — аквариумная помпа, а корпус генератора сделан из кофейной банки. В завершенном виде тоже выглядит впечатляюще!
Проверить этот план
11. Генератор холодного дыма своими руками за 1 доллар
Если вы не хотите покупать генератор холодного дыма для коптильни своими руками, в этом видео показано, как его сделать. И вряд ли это будет стоить вам ничего. Все, что вам нужно, это старое сито, винт и шайба. На видео показано, как именно это сделать – это займет всего несколько минут. Смотрите до конца, чтобы узнать, как загрузить его пеллетами. И если вы не можете сделать шкаф, вы можете использовать его, чтобы превратить свой уличный гриль в коптильню.
12. Коптильня «Сделай сам» — коптильня для мяса на дровяной печи
В этом плане показано, как сделать коптильню, которую можно использовать как для горячего, так и для холодного копчения. Там есть краткое текстовое введение, но все подробности здесь в видео. Он почти полностью сделан из переработанных материалов, так что это отличное вдохновение для создания экологически чистой модели. Температуру можно изменить для горячего или холодного копчения с помощью простой заслонки.
Посмотреть этот план
13. Новая коптильня/котел для холодного копчения своими руками ОБНАРУЖИВАЙТЕ!
В этом видео от ютубера Ванессы из Grilling with V показана впечатляющая коптильня для холодного копчения высотой 5 футов, сделанная своими руками. Он сделан из фанеры и имеет защелки, чтобы оставаться закрытым. Внутри не менее восьми съемных полок. И есть два красиво сделанных вентиляционных отверстия с крышками. Видео знакомит вас с дизайном, но подробной информации о сборке нет. Если вы ищете вдохновение, а не руководство «как сделать», это хороший вариант.
14. Как превратить старый холодильник в коптильню холодной коптильни
Если вы застряли со старым холодильником, это отличный способ использовать его в качестве коптильни холодного копчения. Блогер Ричард излагает все, что вам нужно знать. Есть оценка того, сколько времени займет проект, список инструментов и материалов, а также важные примечания, прежде чем вы начнете. Метод разбит на девять четко описанных шагов, каждый из которых проиллюстрирован фотографией. И есть много хороших советов по процессу курения.
Проверить этот план
15. Создайте свою собственную «Систему холодного копчения»
Этот план начинается с разжигания вашего аппетита вкусными блюдами, которые вы можете приготовить с помощью аппарата для холодного копчения. Затем он переходит к тому, чтобы показать вам, как сделать генератор холодного дыма, используя скромное кухонное сито. Существует руководство по обеспечению того, чтобы ваши опилки были сухими и эффективно загружали ваш генератор топливом. И он показывает вам, как использовать простую металлическую чашу и чайную свечу, чтобы завершить вашу систему. Все очень просто — и очень весело!
16. Как сделать самодельную коптильню холодного копчения менее чем за 50 долларов
Если у вас есть угольный гриль, это идеальный способ превратить его в коптильню холодного копчения. Все необходимые детали и инструменты перечислены заранее. Сборка разбита на десять шагов, и каждый из них кратко описан. Фоток нет, но есть видео, где можно обо всем этом рассказать. И есть альтернативные шаги, в зависимости от того, подключаете ли вы это к Big Green Egg или стандартному угольному грилю.
Проверить этот план
17. Холодная коптильня для бекона
В этом видео показаны результаты проекта Kurt’s Smoke House по созданию коптильни холодного копчения. Этот огромен — достаточно большой, чтобы повесить бекон, ветчину или целую часть лосося. Он достигает могучих 7 футов в высоту, 3 фута в ширину и 3 фута в глубину. Видео знакомит вас с каждым элементом дизайна, но нет подробных инструкций по строительству. Это еще один источник вдохновения для более опытных домашних мастеров.
18. Самодельное холодное копчение в иглу (Снежная пещера)
Если вы живете в месте, где выпадает много снега, почему бы не сделать из него коптильню?! Этот план показывает вам, что именно нужно делать, и не использует ничего более сложного, чем электрическая плита. Есть даже рецепт копченой рыбы, разработанный так, чтобы он идеально работал в готовом продукте. Это привносит совершенно новый смысл в холодное копчение!
Проверить этот план
Займемся холодным копчением!
Надеемся, вам понравилась наша подборка чертежей для холодного копчения своими руками! Какой бы большой или маленькой вам ни была нужна коптильня, есть планы, чтобы удовлетворить все требования. И есть варианты для всех, независимо от того, насколько вы опытны в DIY.
Так почему бы не попробовать один из них? Мы надеемся, что вы скоро будете наслаждаться вкусной едой домашнего копчения, любезно предоставленной вашей новой коптильней холодного копчения!
Курю!! Холодная коптильня своими руками – проектирование и сборка
Время : 4 часа, время сборки – Сложность : Легкая – Ловкость : Средняя (требуются навыки работы с деревом и оборудование) – Стоимость : около 50 фунтов стерлингов
Давно хотел попробовать холодное копчение. Горячее копчение — это легко решаемая проблема, модифицируйте барбекю с помощью крышки или толстой фольги и добавьте немного древесной щепы или даже на кухонной плите, сжигая рис в нелюбимой кастрюле и пароварке с вытяжкой, работающей на полную мощность. Еда горячего копчения достаточно вкусна, но, хотя наши американские кузены возвели ее в ранг искусства, я не в восторге от нее.
Холодное копчение, напротив, гораздо интереснее. Это требует более сложного оборудования и, немного похоже на лечение, похоже на своего рода кулинарную алхимию. Умение состоит в том, чтобы заполнить пространство достаточно густым дымом в течение достаточно длительного периода времени, чтобы придать вкус вашей еде, не повышая температуру настолько высоко, что пища начнет готовиться или, что еще хуже, рискует испортиться. Кто-то наблюдательный однажды сказал: «Нет дыма без огня», и в этом кроется проблема. В Интернете и в различных книгах, опубликованных на эту тему, есть множество различных дизайнов для недорогих домашних курильщиков. Сюда входят бочки для масла, модифицированные холодильники и картотечные шкафы, воздуховоды для кондиционирования воздуха, садовые навесы, шлакоблоки и бесчисленное множество других подходов. Есть высокотехнологичные «дымогенераторы» и низкотехнологичные костры в дырах в земле. Кроме того, есть специально созданные курильщики, такие как симпатичные, которые делает Брэдли, но они немного выходят за рамки моего бюджета.
Моя коптильня представляет собой разновидность деревянного ящика и использует в качестве источника дыма генератор холодного дыма ProQ, который сжигает опилки. Я построил свою коптильню из новой древесины, хотя предпочел бы использовать переработанную древесину — как по экономическим, так и по экологическим соображениям. Если вы используете мелиорированную древесину или отходы, убедитесь, что она чистая и не была обработана какими-либо токсичными консервантами для древесины. Крыша — это запасной шифер, который у меня случайно оказался, возможно, вам нужно придумать что-то другое. Конструкция собирается из бруса квадратного сечения 2,5 см и обшивается шпунтованной обшивкой с использованием различных шурупов и креплений, которые наверняка есть в вашем ящике с инструментами.
Что я купил для копчения –
- Генератор дыма ProQ и несколько мешков древесной пыли
- Набор из 3 антипригарных подставок для охлаждения (у меня были с Amazon, но в кулинарии были бы похожие продукты)
- Четыре квадратных бруска по 2,5 см длиной 1,8 м
- Десять отрезков шпунтованной обшивочной доски по 1,8 м
- Четыре магнитных зажима
Я также использовал следующие предметы, которые у меня уже были –
- Ножовка по дереву, рулетка, отвертка
- Электродрель и отвертка, верстак (не обязательный, но полезный)
- Различные винты, штифты, скобы для ограждения
- Шифер для крыши
- Клей для дерева
- Морилка на водной основе
Размеры коптильни: высота спереди 1,1 м, сзади 1,0 м. Ширина и глубина зависят от размера стоек, которые вы хотите использовать.
Сначала соберите каркас. Вероятно, он будет выглядеть примерно так (обратите внимание, что он немного уже ширины стойки. Закрепите горизонтальные брусья длинными шурупами.
Прорежьте передние вертикальные балки для крепления стоек. Выбор расстояния за вами, я разместил прорезь примерно через каждые 15 см на высоте примерно 40 см над землей. Прорези прорезали большим сверлом и подчистили стамеской. Здесь есть немного случайностей, и хотя все слоты не одинаково красивы, они должны справляться со своей задачей. Вы также можете прорезать задние балки, но мы решили использовать здесь маленькие винты с выступающими головками, чтобы поддерживать заднюю часть стоек, также предотвращая скольжение вперед и назад. Самый верхний слот расположен так, чтобы стойка могла опираться на боковые балки, чтобы выдерживать вес предметов, свисающих с нее на крючках.
Затем покройте заднюю и боковые стороны обшивкой от уровня пола до верхней части рамы, включая треугольные секции в верхней части боковых сторон. Я приклеил шпунт и канавку для дополнительной устойчивости. Вы также можете использовать фанеру для облицовки коробки. Мы использовали скобы для ограждения, чтобы закрепить облицовку на раме. Панельные штифты были бы более традиционными.
Я хочу, чтобы вся передняя часть коптильни была съемной и состояла из двух частей: большой верхней части, чтобы я мог загружать и выгружать полки и крючки для коптильни, и небольшой нижней полосы, позволяющей управлять и контролировать дымогенератор не позволяя всему дыму «улететь» из коробки во время использования. Я построил основную панель и закрепил ее тремя полосами 1 см дубинки. Верхнее и нижнее положения балки выбраны так, чтобы они опирались на горизонтальные балки, образующие переднюю часть конструкции, принимая на себя вес передней панели. Четыре магнитных зажима плотно удерживают переднюю панель на месте. Угол крыши обеспечивает вентиляционный зазор в 1 см над передней панелью. Окончательная длина облицовки используется горизонтально для нижней части.
