Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

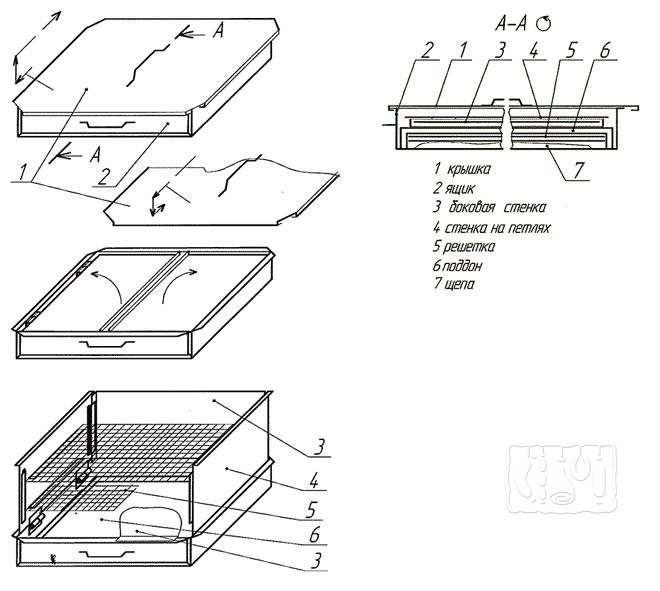

Устройство коптильни

Видео по теме

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео по теме

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео по теме

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Коптильня во дворе своими руками. Коптильня холодного копчения своими руками: чертежи и варианты

23.03.2020 в 22:40

Новости

Содержание

1. Коптильня во дворе своими руками. Коптильня холодного копчения своими руками: чертежи и варианты
   • Почему именно холодное копчение?
2. Коптильня во дворе из кирпича. Коптильня из кирпича, порядовая кладка
3. Видео как сделать коптильню своими руками — How to make a smokehouse with their hands

Коптильня во дворе своими руками.

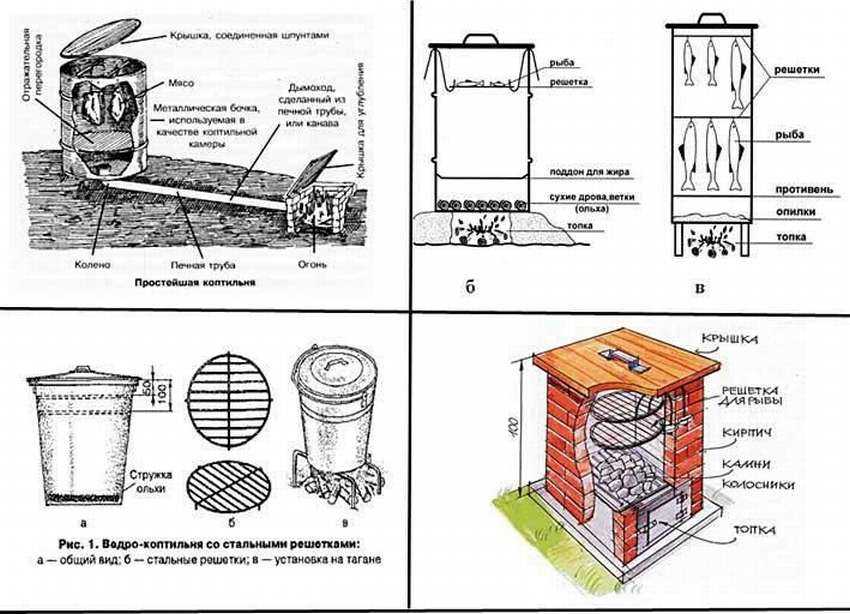

Коптильня холодного копчения своими руками: чертежи и варианты

20 мин.

Человек — существо, привыкшее не только к комфорту, но и к вкусной пище. Одними из любимых деликатесов, которые изобрели еще пещерные люди, стали копчености: мясо, рыба, сало и колбасы. Однако натуральные продукты сейчас в магазине найти невозможно. Процесс этот длительный, и для достижения идеального вкуса требует соблюдения технологии и определенного вида древесины. Производителям такие хлопоты не выгодны, поэтому на прилавках можно встретить лишь суррогаты, обработанные «жидким дымом». Они выглядят и пахнут замечательно, но не принесут ничего кроме вреда. Поэтому многих интересует коптильня холодного копчения своими руками: чертежи и способы добиться желаемого вкуса и аромата.

Почему именно холодное копчение?

У обоих видов копчения есть особенности, достоинства, недостатки, однако чаще все же выбор останавливают на холодном. Причина — более оптимальный температурный режим.

1. Горячее копчение не требует ни много времени на приготовление продуктов, ни сложного сооружения. Электрический прибор либо открытый огонь находится прямо под коптильней. Температура от 70 до 120° позволяет дегустировать ароматное блюдо уже спустя 1-3 часа. Изделия, подвергшиеся такой обработке, остаются мягкими и довольно жирными, однако именно поэтому хранятся всего несколько дней.
2. Холодное копчение — способ сделать продукт особенно вкусным. В этом случае работает теплый дым, добирающийся до «жертвы» по довольно длинному дымоходу. Температура такого копчения — 20-35°, однако лучшая цифра 30°, так продукт сохраняет практически все полезные вещества. Из-за этой температурной «низости» будущий деликатес должен готовиться долго: процесс может затянуться на 3 дня. Продукт после обработки теряет часть влаги, поэтому становится суховатым, однако жир сохраняет. Зато срок хранения его — несколько недель, или даже месяцев.

Неповторимый аромат и возможность растянуть удовольствие, долго наслаждаясь копченостями, — причины популярности коптильни холодного копчения, а способов обустроить ее своими руками есть немало.

Коптильня во дворе из кирпича. Коптильня из кирпича, порядовая кладка

Коптильня из кирпича выигрывает у металлической по такому параметру, как стабильность среды внутри коптильной камеры при любой температуре окружающей среды. Этот показатель особо актуален для садовых сооружений для копчения.

Теплый сезон непродолжителен, а кушать хочется всегда, тем более «вкусно» отметить всеми любимые зимние праздники.

О том как устроена коптильня для двух видов копчения было рассказаноВыложить любую из них из кирпича довольно несложно. Но так не хочется выбирать между двумя вариантами… И не надо.

Существуют конструкции коптилен двойного назначения: для быстрого горячего копчения и более продолжительного холодного. У них общая топка, разные камеры и общий дымоход.

Как сложить такую коптильню из кирпича, читайте дальше, а пока несколько фото дизайна однокамерной коптильни, выложенной своими руками.

ДВУХКАМЕРНАЯ КОПТИЛЬНЯ ИЗ КИРПИЧА

Далее привожу схемы конструкции в разрезах.

Слева схема камеры горячего копчения: огонь в топке (3) разогревает дно металлической чаши с опилками. Горячий дым наполняет камеру и выходит через вертикальный дымоход сначала вниз, потом вверх (подробнее на следующей схеме).

Справа схема камеры холодного копчения. Горячий дым из топки (см. схему внизу) попадает в камеру через отверстия в металлической пластине (8).

Крепления для подвесов, крюков или решеток, на которых будут коптиться продукты каждый может придумать самостоятельно.

На схеме вверху представлен поперечный разрез обоих камер и дымохода. Стрелки указывают направление движения дыма.

ПОРЯДОВАЯ КЛАДКА КОПТИЛЬНИ ИЗ КИРПИЧА

Каков бы ни был фундамент для коптильни, сначала на него накладывают лист гидроизоляции.

Первый ряд — это основание коптильни. В 4 ряду начинают формировать дымоход. Справа в него вставляют дверку для вычистки сажи (4 и 5 ряды).

В 4 ряду формируют поддувало, в 5 его перекрывают колосником (9).

В 7 ряду над дровником делают перекрытие из металлического профиля (желательно Т-образный толщиной 3 мм). Тпопку (3) изнутри обкладывают шамотным кирпичом (7-11 ряды).

В 8 ряду дымоход разделяют на вертикальные шахты (по две слева и справа, и одна центральная).

В 12 ряду формируют воздуховод из топки в камеру холодного копчения. Справа — дверца для вычистки сажи.

В 13 ряду воздуховод перекрывают металлической чашей (7), пластиной с отверстиями (8) и Т-профилем (на него будут выкладывать кирпичи перекрытия).

По фасаду контуры камеры оформляют металлическим уголком. Лучше, если это будет сварная рама с отверстиями (в них вдевают толстую стальную проволоку, которую замуровывают между кирпичами). По тому же принципу крепят все открывающиеся створки.

В 26 ряду над камерами делают перекрытие из профиля. 27 и 28 ряды — финишные.

Далее выкладывают трубу дымохода. После 3 ряда в нее вмуровывают металлическую задвижку. Высота дымохода произвольная и во многом зависит от месторасположения коптильни. Если под крышей, то обязательно выше конька.

Что еще почитать на сайте:

Летняя кухня — не только мангал
Кто сказал, что летняя кухня — это исключительно дачный атрибут? Вы только представьте себе каково заниматься консервированием и другими летними заготовками в закрытом помещении «домашней» кухни. А неизменные пикники и просто прием гостей в частном доме?

Видео как сделать коптильню своими руками — How to make a smokehouse with their hands

Категории: Коптильня во дворе, Холодное копчение, Коптильня из кирпича, Порядовая кладка
