Как сделать самому коптильню: Коптильня своими руками (89 фото): как сделать в домашних условиях

Как сделать домашнюю коптильню горячего копчения своими руками: Чертеж

Содержание

В жизни каждого человека играет большое значение полноценный рацион. Здоровое меню включает в себя белки, углеводы, жиры и т.д. Кстати, о белках и жирах. Мясные, рыбные продукты – одна из основных составляющих полноценного рациона. В этом случае не стоит забывать о их свежести и качестве.

Согласитесь, гораздо безопаснее приготовить копченное мясо в собственной коптильне, чем покупать продукт сомнительного свойства в магазине. Если вы затруднены в финансах и пока не решаетесь покупать данное оборудование, рекомендуем попробовать сделать коптильню горячего копчения своими руками. Перед сборкой убедитесь, по силам ли вам такой труд. Советуем также изучить перечень всех необходимых расходных материалов и оборудования. Коптильню можно изготовить из металлических листов, кирпича, бывшего баллона для хранения газа, из жестяного бочонка и из холодильной камеры. В этом материале мы подробно расскажем про каждый из этих вариантов, а вы можете выбрать тот, который больше всего придется вам по вкусу.

Как сделать мангал-коптильню из металла своими руками

Самодельная коптильня домашнего копчения предназначена для приготовления продуктов, таких как мясо, рыба, птицы или даже сала. Электроплита будет выполнять роль генератора, производящего тепловую энергию. При необходимости повышения до более высоких температур советуем разжечь небольшой костер. Перейдя к сборке коптильни, советуем нарисовать чертежи будущего оборудования, а также подсчитать нужное количество инвентаря.

Для сборки коптильни-мангал горячего копчения вам пригодятся 2 листа из металла (61*156,5 см, 2 см в толщину), болгарки, сварочный аппарат, столярный угол, метр и тонкая арматура. Можете изготовить коптильню своими руками и других размеров, главное, чтобы в конструкции не было щелей.

  1. Собрать мангал-коптильню из металла своими руками не составит большого труда, если вы внимательно составите все необходимые чертежи. Любая ошибка может привести либо в лучшем случае к растрате исходников, а в худшем – к небезопасности оборудования, способное нанести вред не только вам, но и окружающим людям.
  2. Один металлический лист разделите болгаркой на четыре четверти, причем все части должны иметь одинаковый размер. Убедитесь, что детали не отличаются.
  3. Уже подготовленные металлические листы (2 штуки) необходимо скрепить. Для этого используем капельную сварку. Зафиксируйте две плоскости таким образом, чтобы у вас вышел прямой угол. Таким же образом «сварите» другие части.
  4. Конструкция должна получится полностью воздухонепроницаемой, без щелей и отверстий. Чтобы добиться такого результата, соедините швы сваркой во внутренней части будущего оборудования.
  5. Чтобы сделать днище для будущего оборудования, необходимо использовать оставшийся лист из металла. Вырежьте заготовку и зафиксируйте сваркой к «собранной» рамке.
  6. Настало время для изготовления крышки будущей коптильни для горячего копчения. Пластину из нержавеющей стали нужно разрезать на 4 полосы, причем их размер должен несколько превышать габариты металлической рамки. После этого крышку можно приваривать. Она должна получится достаточно глубокой, чтобы она смогла закрыть короб.
  7. Сборка коптильни почти закончена. Остается только заняться сваркой стержней на два яруса и подходящих по размеру ручек. Для установки емкости – поддона, отвечающего за сбор сока и жировых отложений, установите стержни к нижней части короба. Наверху расположите прутья в линию. Здесь будет коптиться на крючках сырье.

 Посмотреть видеопохожий обзор по сборке коптильни своими руками вы также можете в этом материале.

Как построить печь-коптильню из кирпича своими руками

Для сборки печь-коптильни горячего копчения из кирпича своими руками, чертежи также потребуются. Размеры будущего оборудования вы можете выбрать сами. Для сборки конструкции вам пригодится цемент, песок, глина, мешковина, огнеупорный кирпич (430 шт), дверцы коптильной камеры (квадратной формы по 14 см), дымоходная створка (квадратной формы по 14 см), дверца для «топочного отделения» (квадратной формы по 28 см), плита с двумя конфорками (41 см на 71 см), коптильная створка (49 на 25 см), задвижка (12 см на 21 см) стальные углы, строительный уровень, мастерок, шпатель, молоток и вместительная емкость. Также нельзя будет обойтись без кровельных материалов, а также ряда печной арматуры. Последнюю составляют вязальная проволока, штыри и уголок (сталь).

Ни одна домашняя печь-коптильня не сможет работать без прочного фундамента. Советуем для начала сделать разметки будущей конструкции, чтобы знать, где будет находиться оборудование и каков будет его размер. Разметка делается при помощи колышек из дерева и простой веревки. Если вы не планируете строить большую коптильню, рекомендуем остановиться на размере фундамента не больше сорока сантиметров. В противном случае придется сделать основание большей глубины, которое нужно проармировать перед тем, как заливать. Фундамент возводиться с помощью смеси из цемента, песка и гравия. При желании вы можете добавить туда и мусор строительного происхождения. Полученная смесь заливается бетонным раствором. Слой рубероида поможет обеспечить гидроизоляцию фундамента.

Как в случае и с другими конструкциями необходимо правильно обеспечить «дымовой источник». Печка-буржуйка понадобится, чтобы сжечь дрова. Расположите печь за пределами конструкции. Камерную часть коптильни зафиксируйте с трубной печкой. Подробную схему сборки коптильни из кирпича своими руками можно посмотреть ниже.

Посмотрите видео обзор как правильно построить печь-коптильню из кирпича своими руками

Как собрать коптильню горячего копчения своими руками из газового баллона

Завалялась емкость для хранения газа? Советуем не выкидывать эту неожиданно ценную вещь, а использовать ее практично. Сначала может показаться, что сделать горячую коптильню из баллона своими руками достаточно трудно. Но как только вы ознакомитесь с подробной инструкцией, вы убедитесь, что собрать данное оборудование не составит больших проблем. Итак, чтобы получить надежную и безопасную для готовки коптильню, советуем прислушаться к следующим рекомендациям:

  1. Сначала необходимо избавить баллон от остатков газа. Это лучше сделать в безлюдном открытом пространстве, например, — на пустыре. После этого вы можете приступать к отпилке вентиля. Чтобы проверить наличие газа на вентиле, нанесите на него воду с мылом и понаблюдайте, образуются ли на нем пузырики. Если пузыриков нет, значит и нет газа.
  2. Оставшийся газолин сливается с баллона в емкость из металла и сжигается.
  3. Баллон без газа заливается жидкостью и промывается.
  4. Для загрузки мяса в коптильню вам понадобится металлическая дверца. Сначала немного надрежьте немного металлический лист, чтобы он не разломался. Убираем все лишнее на местах баллона, где будут располагаться петли. Привариваем их к дверце и основе баллона. Убедитесь, что вы приварили их надежно, и тогда разрезайте дверцу до конца.
  5. Спилите полосу из металла на дне будущей коптильни, а потому и одну-вторую, чтобы подготовить место для топки в коптильне. Она изготавливается из железных толстых пластин. Полученную конструкцию приваривают к бывшей емкости для хранения газа.
  6. Прежде чем использовать аппарат, закиньте дровишек в топку.

Видео обзор как собрать коптильню горячего копчения своими руками из газового баллона

Как сделать коптильню своими руками из бочки?

Хотите собрать коптильню горячего копчения из бочки своими руками? Без проблем! Из всех перечисленных способов этот наиболее простенький и удобный. Возьмите старую бочку и поместите на ее края металлическую решеточную поверхность. Можно также воспользоваться прутьями.

Их необходимо установить на две ровни. Именно на эту конструкцию вешаются крючки с сырьем. Прямо под днищем бочонка поджигают огонь. Для создания горячей коптильни из бочки своими руками вам не потребуется тратить деньги на оборудование и т.д.

Посмотрите видео обзор как сделать коптильню своими руками из бочки

Коптильня из старого холодильника своими руками: пошаговая инструкция

Нередко сломанные холодильники получают вторую жизнь в качестве места для хранения различной домашней утвари. Правда, немногие из их хозяев в курсе, что у старой холодильной камеры есть другое применение: коптильня! Но как сделать коптильню из холодильника своими руками? Подробнее об этом мы напишем в инструкции ниже.

  1. Сначала удалите полки и ящики с основной камеры, а также с дверцы холодильника.
  2. Чтобы сделать дырку для выхода дыма, закрепите на стенках уголки по три пары и расположите их в ряды разной высоты. Верхний уровень предназначен для решетчатых листов, планочек с крючками, а тот, что находятся внизу, – для донышка, где будут складываться жировые остатки.
  3. Расположите на днище холодильной камеры электроплиту и донышко для скопления опилок.
  4. Убедитесь, что дверца холодильной камеры крепко-накрепко закрывается.

Видео коптильня из холодильника своими руками

Коптильни горячего копчения в магазине сельскохозяйственной техники Кроппер

Домашние коптильни горячего копчения своими руками – это выгодно и почти бесплатно, однако ни одно из этих самодельных изобретений не может сравниться с техническим оборудованием. По вкусовым качествам полученного продукта, скорости копчения, мобильности и удобстве в эксплуатации самодельные коптильни уступают своим более совершенным собратьям. В интернет-магазине Кроппер вы можете выбрать коптильню из черной, нержавеющей стали или стали с термостойким покрытием. Особым успехом пользуются модели с гидрозатвором, технические характеристики которых позволяют коптить мясо в закрытом помещении. Удобная навигация сайта cropper.com.ua предоставляет возможность подобрать модель в зависимости от типа продукта.

Из приятных бонусов: привлекательная стоимость. Цена коптильни горячего копчения на сайте магазина Кроппер стартует от 565 грн, что является довольно выгодным предложением, если вам необходимо оборудование на долгие годы. Для оплаты заказа, вам достаточно выбрать одну из следующих опций: наложенный платеж, денежный перевод на пластиковую карту или на расчетный счет предприятия. Получать товар так же удобно, как и оплачивать его: просто укажите, на отделение какой почтовой службы его необходимо доставить. Например, «Новой почтой», «Интайм» или «Деливери» в любой город Украины. Жители Харькова могут воспользоваться услугами курьера.

Как сделать коптильню для холодного и горячего копчения своими руками

Что может быть лучше приятного отдыха на собственной даче, когда на открытой площадке разведен очаг, и вы наслаждаетесь единением с природой в душевной компании  близких и друзей. Для полного счастья остается только отведать блюдо из копченой рыбы или мяса, приготовленное собственными руками. Чтобы разнообразить свой стол блюдами с незабываемым вкусом и изысканным ароматом, необходимо лишь сделать коптильню для дачи.

Многие знают, что существует два способа приготовления копченостей: холодный и горячий.

Продукты, поддаваемые холодному копчению, сохраняют свою текстуру и плотность. Технология довольно длительная, но торопить события не стоит, поскольку не до конца приготовленная рыба или мясо могут послужить причиной отравления.

При горячем копчении продукты готовятся за счет исходящего от углей тепла, пропитываясь приятным ароматом дыма  и приобретая более насыщенный вкус.

Холодный метод предполагает копчение продуктов в течение нескольких дней при температуре 30°. Продукты просто подвешиваются к дыму тлеющего костра и выдерживаются так в течение 5-7 дней

Горячий метод предполагает копчение рыбы или мяса в течение нескольких часов при температуре от 90° до 150°. Чем ниже температура в установке – тем дольше коптится продукт

Содержание

  • 1 Принцип действия коптильни

  • 2 Вариант коптильни #1 – конструкция для горячего копчения

  • 3 Вариант коптильни #2 – конструкция для холодного копчения

    • 3.1 Выбор места установки

    • 3.2 Заготовка материалов

    • 3.3 Обустройство дымохода

    • 3.4 Установка коптильной камеры

    • 3.5 Первое испытание устройства

Главный принцип копчения заключается в том, что при оптимальном прогревании древесная щепа, не воспламеняясь, постепенно тлеет, выделяя при этом большое количество дыма.

Основное при обустройстве коптильни – поддерживать температуру, создавая такие условия, при которых древесные ветки и опилки не загораются и обугливаются, а блюдо получается вкусным и полезным

Оптимальный способ копчения при отсутствии специальных термометров в домашних условиях можно определить  только опытным путем.

Крышка должна плотно прилегать к корпусу коптильной камеры, в противном случае вместо копчения можно получить горение. Поскольку при многоразовом использовании металл имеет свойство коробиться, чтобы обеспечить плотность прилегания, крышку можно придавить обычным кирпичом.

Конструкция коптильни определяется способом копчения.

При строительстве устройства для холодного копчения яму для очага располагают в стороне, соединяя ее с коптильной камерой специальной трубой

При строительстве устройства для горячего копчения очаг с углями располагают непосредственно под коптильной камерой

Вариантов конструкций коптилен, которые можно сделать своими руками, множество. Все зависит от наличия свободного времени, необходимых для изготовления материалов и умений мастера.

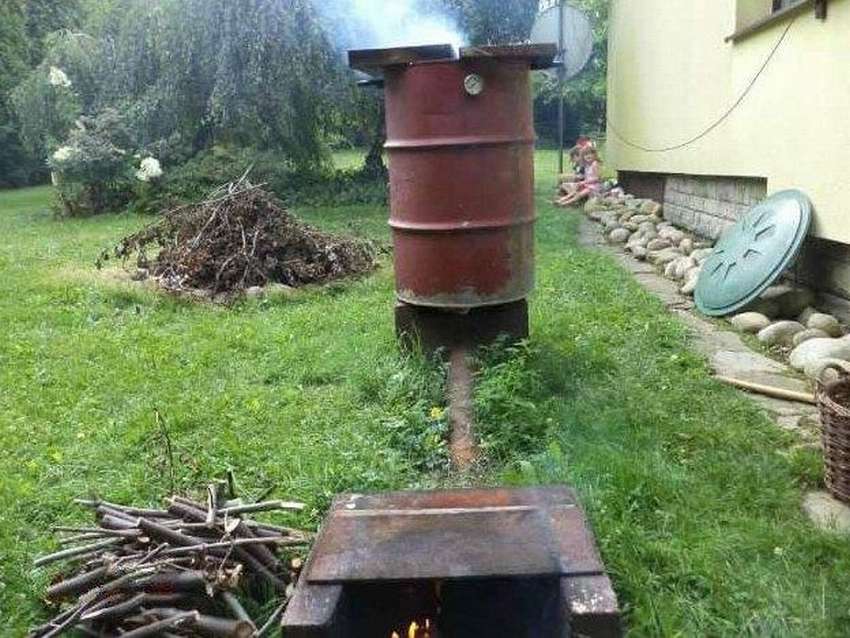

Самый простой вариант коптильни представляет собой конструкцию, изготовленную из двухсот литровой металлической бочки.

На дно емкости насыпают древесную стружку. Чуть выше середины располагают арматурную решетку, толщина прутьев в которой 8-10 мм

Верхнюю часть бочки укрывают отрезом мешковины, который препятствует выходу дыма. Саму конструкцию закрывают деревянным щитом. Бочку устанавливают на столбики, выложенные  из кирпичей, и разводят под ней костер.

Такой же принцип обустройства можно применить, изготавливая коптильню из металлического ведра. Для обустройства решетки мы использовали ивовые прутья, из которых сформировали кольцо и оплели проволокой так, чтобы получилась крупноячеистая сетка.

Немаловажен и момент правильного выбора опилок. Ни в коем случае не берите хвойные опилки, иначе вы получите гарантированно провальный вариант. Не вкусно получается и при приготовлении на осиновых опилках.

Для копчения лучше всего использовать стружку и перемолотые ветки, оставшиеся от осенней обрезки плодовых деревьев: вишня, облепиха, яблоня, абрикос

Вкусное блюдо можно получить, применяя ветки березы, черемухи и сухой ольхи. Но их предварительно следует очистить от коры, поскольку та придает горечь.

Чтобы обеспечить себя разнообразными деликатесами, вы можете сделать коптильню самостоятельно.

Выбор места установки

С одной стороны, место должно быть удобным для того, чтобы было, где разложить продукты и присесть, дожидаясь завершения процесса. С другой – огнеопасную конструкцию лучше располагать подальше от зеленых насаждений и построек, поскольку разбушевавшееся пламя может нанести непоправимый урон.

При выборе места для установки коптильни важно учитывать не только удобство для тех, кто занимается приготовлением блюда, но и безопасность конструкции

Необходимо также предусмотреть достаточно место для обустройства подземного дымохода длиной в 3 метра, высота которого в среднем составляет 25-27 см, а ширина 30-50 см.

Заготовка материалов

Для камеры коптильни идеально подойдет металлическая бочка или железный ящик. Для работы лучше использовать емкость, площадь которой не превышает одного метра, а высота – полутора метров. Сделать ее можно, раскроив и согнув лист металла, а затем сварив из него короб без дна и крыши.

При обустройстве коптильни лучше использовать натуральные материалы, которые при нагревании не выделяют вредных для здоровья человека веществ

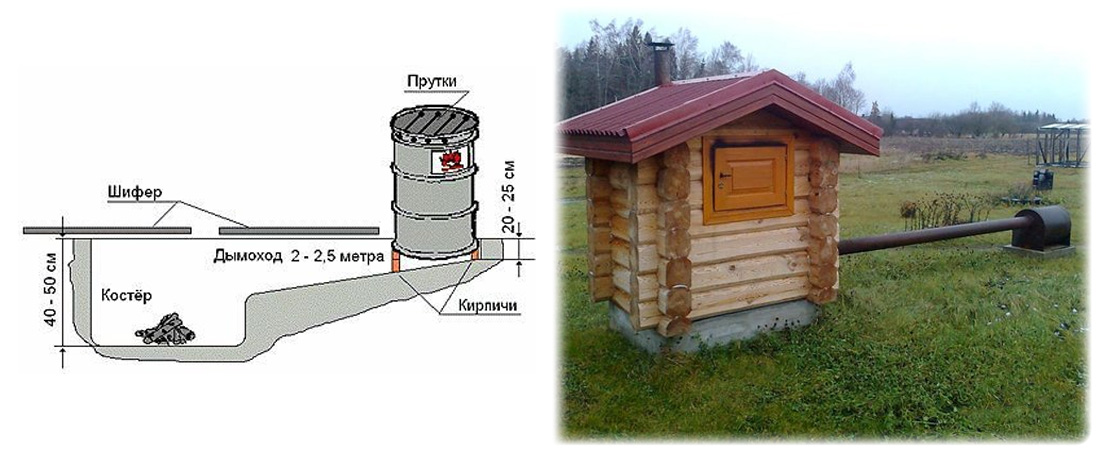

Обустройство дымохода

Верхнюю стенку канала можно оформить все тем же кирпичом или накрыть листом толстого металла. Сверху дымохода размещаем заслонку, которая будет перекрывать выход жара и дыма. Ее лучше вырезать из отреза листового металла, имеющего толщину 4 мм.

Канал дымохода прокладываем выше уровня коптильни. Стенки дымохода выкладываем кирпичом, устанавливая их ребро и скрепляя глиняным раствором

Соединяем дымоход с коптильней так, чтобы вхождение было равно 20 см, обеспечивая равномерное распределение и своевременное выведение смога наружу. Стыки стенок коптильной камеры и дымохода уплотняем глиняным раствором.

Установка коптильной камеры

Для обустройства топки вырываем в земле яму глубиной 40 см и диаметром 70 см, предусматривая наличие пространства для забора воздуха.

Коптильную камеру выкладываем из кирпича, применяя песчано-глиняный раствор, либо используем для этой цели металлический ящик

Поскольку огонь для подогрева древесных опилок мы будем разжигать непосредственно на земле, днище ящика полностью удаляем. Сам коптильный отсек сооружаем из решетки, сделанной из железных прутиков. Отличным дополнением конструкции выступят металлические крюки, на которые удобно подвешивать тушки рыбы и куски мяса.

В процессе копчения мясо и рыба  начинают выделять жир. Чтобы было, куда ему стекать, под решеткой размещаем неглубокий поддон, оставляя щели между стенками ящика и краями поддона для прохода дымовых газов.

Натянутая над топкой мокрая мешковина будет беспрепятственно пропускать дым, но при этом защищать продукты от загрязнения пеплом и посторонними веществами.

Чтобы иметь возможность контролировать процесс, на стенке конструкции закрепляем механический термометр.

Первое испытание устройства

Внутри коптильного отсека раскладываем рыбку или кусочки мяса таким образом, чтобы они не соприкасались.

В отдел для опилок засыпаем измельченную древесину любого фруктового дерева и затапливаем печь. Закрываем заслонку, дожидаясь пока коптильная камера прогреется и наполнится дымом. Подготовительный этап занимает четвертую часть от всего времени приготовления и длится от 10 до 15 минут.

Вовсе не обязательно ограничиваться копчением одной только рыбы. В ход может пойти курица, нашпигованная чесноком свиная шея и сало

Когда температура поднимется до необходимой отметки, выходное отверстие открываем. Определить температуру в коптильне можно, воспользовавшись механическим термометром или применив способ с водой. Для этого необходимо капнуть водой на крышку и понаблюдать: если она не шипит при испарении, процесс копчения проходит правильно. В случае если необходимо понизить температуру, достаточно лишь немного отодвинуть угли.

Остается только дождаться, пока продукт полностью не прокоптится, став горячим на ощупь и приобретя золотистый оттенок.

Первые разы готовность продукта вы можете проверять прямо в процессе приготовления, на доли секунд снимая крышку и с такой же быстротой возвращая ее обратно, несколько нарушая тем самым технологию производства. С приобретением опыта необходимость в этом отпадет, и вы будете намного лучше ориентироваться, создавая кулинарные шедевры на свежем воздухе.
