Самостоятельное планирование кухни

На первый взгляд, сделать своими руками полный проект кухни довольно сложно. Давайте сделаем вот что: разработаем дизайн-проект поэтапно.

Планирование кухни подразделяется на 5 этапов, разберем каждый по отдельности.

Создание собственного проекта кухни

1-й этап: замеряем габариты кухни

 Прежде чем делать чертеж,  вооружимся листком бумаги, карандашом и рулеткой, с помощью которой и сделаем замеры кухни.

На листе необходимо четко обозначить все габариты помещения: длину и ширину стен, высоту потолков.

Отметим расположение окон, дверей, вентиляции. Полученные результаты занесем на эскиз, это поможет не прогадать с размерами мебели и техники.

2-й этап: планируем кухню

Перед тем, как строить планы о расположении мебели на кухне, необходимо на эскизе отметить зоны рабочего треугольника кухни.

К ним относятся:

• холодильник;
• плита;
• мойка;
• место для разделки продуктов.

Внимание: Не ставьте мойку далеко от слива, а плиту — от газовой трубы и вытяжного отверстия! Холодильник установите подальше от теплого места (батареи или духовки).

Отметили необходимые элементы — переходим к следующему этапу.

3-й этап: выбор вида кухни

Здесь два варианта: если кухня небольшая, то используйте угловой или прямой вариант. Если кухня 12 кв.м. и более, проявите фантазию.

Как вариант:  остановите выбор на п-образном проекте или поставьте в центре кухни остров.

Имейте в виду, что на кухне, кроме непосредственно кухонной мебели,нужно оставить место под обеденную зону.

Что это будет — стол со стульями, уголок или барная стойка — решайте на семейном совете.

Пример плана кухни

4-й этап: расположение мебели и техники

Теперь давайте начертим полный эскиз помещения. Сначала расставим холодильник, плиту и мойку.

Хотите на кухне поставить стиральную или посудомоечную машину? Необходимо выделить место и под них.

Оставшиеся свободные места распределим под кухонные шкафы.

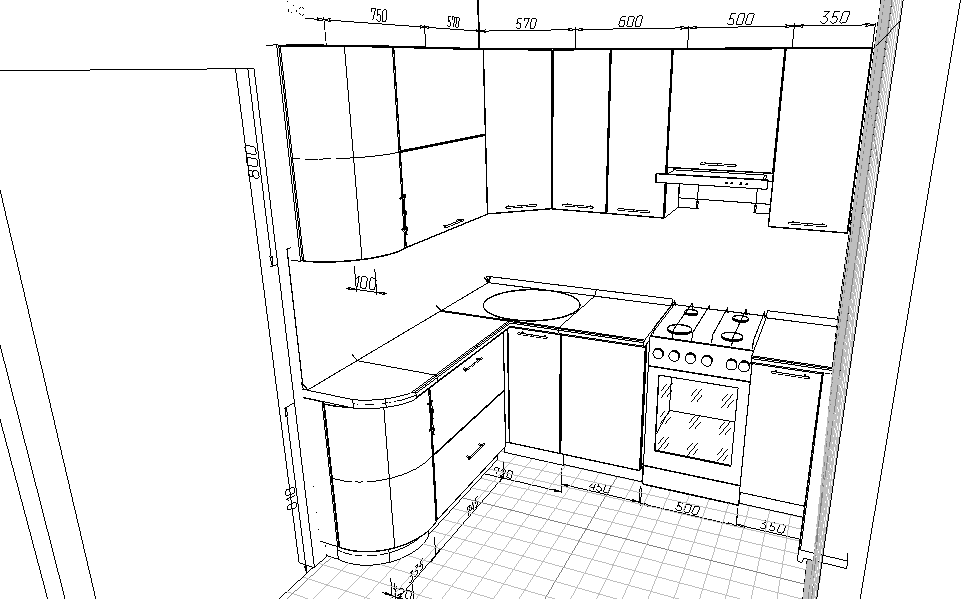

Проект кухни

Предостережения при расположении некоторых элементов мебели и техники

• Мойку, посудомоечную и стиральную машины располагайте близко к водопроводным трубам;
• Расстояние от плиты (или варочной панели с духовкой) до газовой трубы — не более 3 метров. Иначе придется использовать гибкие подводки;
• Плита, мойка и холодильник — вершины рабочего треугольника. Учтите это при составлении проекта. Оптимальное расстояние между ними — 1,5-2 метра;
• Батарея, плита и солнечный свет негативно сказываются на работе холодильника, поэтому не допускайте прямого контакта между ними;
• Расположение розеток и удлинителей продумайте заранее, чтобы каждый прибор можно было беспрепятственно подключить к электросети.

Проект нижнего ряда кухонных шкафов готов. Переходим к верхним.

Нормальной глубиной верхних шкафов считается 30 см, нижних – 60 см.

Здесь главное – не забыть о вытяжке. Она необходима при приготовлении пищи и, кроме того, украсит собой интерьер.Учтите, что над мойкой желательно поставить сушилку для посуды.

Продумайте способ открывания створок: обычный (влево-вправо) или более современный (вверх-вниз).

5-й этап: выбираем фактуру, цвет и стиль кухонной мебели

Как только закончилась работа над эскизом, приступим к выбору оттенков и стиля. Фасады, столешницы, обеденная группа должны гармонично вписаться в интерьер кухни.
И здесь нет никаких ограничений.

С чего начать ремонт на кухне? И как сэкономить? Ответ в нашей статье.

Как правильно расположить розетки на кухне? Советы опытных электриков здесь.





Главное — дизайн-проект должен нравиться вам и членам вашей семьи

Рисуем чертеж

Посмотрите различные готовые проекты кухонь, нарисованные и от руки, и с помощью специальных программ.

Попробуйте начертить эскиз самостоятельно, от руки.Чтобы облегчить задачу,предлагаем вам скачать лист- проектирования.

Подсказка: начинайте с определения расположения мойки.

Сложно нарисовать эскиз? На помощь придет специальная программа, которая легко нарисует нужные размеры помещения и мебели. Обзору программ проектирования посвящена целая статья, здесь мы поговорим о них кратко.

Скачайте и установите программу на компьютер, и приступайте к работе над проектом.

Проект созданный в программе  Pro100

Рассмотрим, какие же программы нам помогут в создании дизайн-проекта он-лайн

1. Pro100 – программа, освоить которую под силу и непрофессионалу. Функционал программы позволяет создать по-настоящему живую картинку помещения со всеми деталями интерьера, чтобы вы могли легко представить себе будущую кухню. Широкий ассортимент мебели, аксессуаров, материалов и цветов – вот что такое Pro100. Минус — она платная.
2. IKEA Home Planner еще проще в использовании. Она бесплатна, устанавливается на любой компьютер. Она легко расставит мебель в нужных местах и покажет, как лучше расположить тот или иной элемент кухонного гарнитура. Минус — работает только со стандартными «икеевскими» кухонными модулями.
3. Color Style Studio – программа дизайнеров интерьера . Доступна и для любителей. В ней вы найдете массу интересных аксессуаров, вариантов мебели и материалов. 50 000 цветов и оттенков позволят вам подобрать для себя шикарный вариант.

Ремонт в квартире – хлопотное и порой нервное занятие, но находиться в помещении, спроектированном и сделанном своими силами намного приятнее.
Труд над эскизами определенно стоит этого.

Продуманная, надежная и функциональная кухня –является  мечтой каждой хозяйки.

Не бойтесь экспериментировать в доме, позже это сыграет в вашу пользу и принесет массу приятных эмоций.

инструкция, как нарисовать и сделать своими руками

Когда на кухне начинается ремонт, важно иметь план размещения мебели, стен, оконного и дверного проемов с указанием точных размеров. Чертеж кухни с размерами составляется для удобства работ.

План можно скачать из интернета, воспользоваться готовыми проектами дизайнеров или самостоятельно нарисовать схему с учетом особенностей помещения и основных правил расстановки.

В дальнейшем план будет использоваться на протяжении всего ремонта, по нему будет сверяться работа.

• Что дает составление плана

• Что понадобиться для создания чертежа

• Какие замеры понадобятся

• Особенности проектирования нестандартных модулей

• Разнообразие эскизов

• Фото чертежей кухни

Что дает составление плана

Если вы решили своими руками разработать макет, следует знать, с чего начать, принципы построения, ознакомиться с аналогичными работами.

Сперва необходимо снять точные параметры комнаты, выбрать модель расположения кухонного гарнитура, определить размеры верхних и нижних шкафчиков, их количество, вид, наличие другой мебели.

Разнообразные чертежи и схемы кухни можно найти на сайтах, посвященных обустройству жилища, интерьерным новинкам, дизайнерским проектам.

Снимая мерки «по месту», владелец имеет явные преимущества в виде:

• Точности измерений, внесение важных корректив при необходимости, что влияет на окончательную обстановку помещения;
• Возможность придумать индивидуальный, уникальный эскиз, который будет радовать не один год;
• Моделирование своими силами поможет сэкономить семейный бюджет;
• Каждый владелец знает, что он хочет, какая мебель должна быть обязательно, как правильно распределить пространство, чтобы использовать его с максимальной пользой.

Что понадобиться для создания чертежа

Для создания эскиза можно воспользоваться листом бумаги и карандашом, использовать компьютерные программы с готовыми шаблонами, которые позволяют увидеть результат в трехмерном изображении.

На схеме необходимо указать расположение рабочей зоны, бытовой техники, мебели, их линейные размеры. Желательно вписать кухонный стол со стульями и схему электрической проводки со светильниками, люстрой, светодиодной подсветки. Чертеж кухни своими руками значительно облегчит и ускорит строительные работы.

Важно: Необходимо соблюсти правило оптимального размещения, так называемого рабочего треугольника (плита + мойка + холодильник). В идеале между ними должно быть два шага.

На заметку: по опыту дизайнеры подскажут, чем больше поверхность столешницы, тем лучше. Рабочей плоскостью можно заполнить все свободное пространство, включить встраиваемую технику, обустроить острова и барные стойки.

Какие замеры понадобятся

Для создания схемы необходимо рулеткой измерить длину и высоту комнаты, расстояние окна до угла и пола. Стандартная глубина кухонных шкафчиков составляет 50 см, высота 85 см.

Ширина зависит от индивидуальных параметров комнаты и дизайна гарнитура. Если комната имеет нестандартные размеры, необходимо сделать дополнительные замеры и сделать расчеты.

Особенности проектирования нестандартных модулей

Чертеж угловой кухни учитывает особенности размещения навесных и напольных шкафов, их размеров, так как они отличаются от другой мебели.

Угловая мебель в каталогах представлена в нескольких вариантах и способом открывания дверец:

• Распахивающиеся в сторону, вверх, раздвижные или имеющие сложную геометрическую конструкцию.
• Такие конструкции пользуются большим спросом из-за функциональности, экономии пространства, эстетичности.
• Правила треугольника в таком варианте действует как холодильник и мойка по сторонам, а плита в центре.

Важно: На плане нужно указать расстояние между столешницей и верхними шкафчиками. Средняя величина складывается в пределах 30-60 см и зависит от роста человека, удобства использования.

Каждый чертеж должен тщательно, детально прорабатываться, вплоть до подробного описания фасада мебели, количества полочек, их глубины, способы открывания дверец, используемой фурнитуры, материала изготовления, расположения коммуникаций.

На плане это выглядит в виде схем деталей в разных ракурсах, расположении труб, разведение проводки. Чтобы не перегружать схему, рисуют несколько разных планов на одно помещение.

На заметку: Погрешности даже в 1 см не допускаются, так как могут привести к перекосам, несоответствиям при сборке.

Отдельно рассматривают особенности комнаты, наличие ниш, выступов, колонн, нестандартное расположение коммуникаций, раковины, розеток. При желании и согласовании можно перенести точки в нужное место.

Если это не представляется возможным, используют дизайнерские приемы для обустройства кухни: проектируют и изготавливают мебель на заказ, создают индивидуальный проект, применяют материалы, визуально расширяющие пространство.

Интересно: Верхняя граница навесных шкафчиков должна быть ориентирована на высоту окна.

Разнообразие эскизов

Чертеж кухни длиной 4 метра ничем не отличается от типичного построения. Такой способ расстановки наиболее распространен, подходит для любых помещений, выделяется лаконичностью, наличием свободного пространства.

• Линейная планировка имеет один ряд и размещается вдоль одной из стен. Двухрядный, четырехметровый эскиз подойдет для больших квартир, вытянутых помещений.
• Отличается большой рабочей зоной, многофункциональностью, вместительностью, позволяет создавать разнообразные интерьерные решения.
• Среди плюсов можно отметить экономию пространства, удешевление стоимости гарнитура, так как угловые, фигурные конструкции всегда будут стоить дороже, имеют сложную фурнитуру.
• Среди недостатков выделяют необходимость много передвигаться вдоль ряда, отсутствия рабочего треугольника.
• При проектировании отталкиваются от расположения мойки. Обязательно между устройствами размещают рабочую поверхность столешниц на 40-80 см.
• Визуально разбить помещение можно с помощью острова, на который можно перенести плиту или раковину.

Грамотно составленный чертеж поможет без усилий обустроить кухню с первого раза без переделок и доработок. Работать по плану намного прощу и легче.

Фото чертежей кухни

Дизайн собственной кухни

На этой странице приведены пошаговые инструкции по созданию собственной планировки кухни. Другие страницы этого сайта посвящены отделочным материалам, таким как столешницы, напольные покрытия и кухонная плитка.

Возможно, вы начинаете проектировать кухню для нового дома с нуля или планируете капитальный ремонт кухни. Эти страницы предназначены для того, чтобы провести вас через весь процесс проектирования от первоначального планирования кухни до создания планов этажей, а также рассмотрения кухонных островов, напольных покрытий, брызг плитки и дизайна кухонных шкафов.

Когда я решил спроектировать собственную кухню, первым соображением было то, как мы будем использовать кухню. Прокрутите вниз, чтобы найти пошаговые инструкции по планированию кухни и тому, как спроектировать собственную кухню.

Ниже подробно рассматривается каждый шаг проектирования кухни. Вкратце, основные этапы проектирования кухни:

1. Планировка кухни.
2. Эскиз основной кухонной зоны.
3. Определить стиль плана кухни.
4. Определите места для всех кухонных предметов хранения (дизайнерские шкафы).
5. Создание чертежей дизайна кухни.

1. Планировка кухни

Как при проектировании кухни для нового дома, так и при реконструкции кухни первым шагом при проектировании собственной кухни является рассмотрение того, кто и как будет пользоваться кухней.

Чтобы начать с планирования кухни, составьте таблицу, в которой перечислены все посетители кухни (я, члены семьи, друзья) и укажите во второй колонке, как они будут пользоваться кухней. Для некоторых это может быть просто приготовление кофе или чая, для других это может быть приготовление изысканных блюд для гостей.

Некоторые виды использования на кухне могут быть:

• Приготовление кофе или чая
• Приготовление семейного ужина
• Разогрев пищи
• Общение с теми, кто готовит еду
• Выполнение домашнего задания
• Сортировка почты

Подумайте обо всех вещах, для которых вы используете свою текущую кухню (независимо от того, предназначена она для этого или нет), а также перечислите вещи, для которых вы хотели бы использовать кухню. Например, многим нравится иметь небольшой письменный стол на кухне или рядом с ней в качестве коммуникационного центра — места для телефона, компьютера или стереосистемы. Вы можете захотеть иметь прилавок для завтрака, место для чтения, место, где дети могут делать уроки. Перечислите все это.

Создайте вторую диаграмму с перечислением каждого из этих применений. Во второй колонке перечислите любые особенности дизайна для каждого использования. Например, для выпечки хлеба потребуется меньшая высота стола для замешивания теста. Для общения с друзьями или членами семьи подумайте, где они будут сидеть или стоять. Сколько места для этого нужно?

В третьей колонке перечислите то, что, по вашему мнению, было бы идеальным с точки зрения вида (внутреннего и внешнего) и освещения для каждого использования. Некоторым нравится искать место, где их дети играют внутри или снаружи. Иногда вид из окна кухонной стойки предпочтительнее, чем из раковины. Что касается освещения, есть области, в которых вам может понадобиться дополнительное освещение для таких задач, как чтение или приготовление пищи, а также другие области, в которых вы, возможно, захотите приглушить свет.

2. Эскиз базовой кухни Oultine

Теперь, когда у вас есть список потребностей вашей кухни, пришло время выяснить, как спроектировать план кухни с учетом имеющегося пространства.

Если вы начинаете проектировать собственную кухню с нуля, то есть вы проектируете новый дом и у вас еще нет стационарных стен, сначала ознакомьтесь со страницей проектирования внутренних помещений в руководстве по проектированию собственного дома на этом сайте. Упражнение по рисованию пузырьковых диаграмм поможет вам определить, какие комнаты будут примыкать к вашей кухне и где кухня может располагаться по отношению к вашему имуществу.

Если вы переделываете кухню или уже спланировали внутренние помещения, следующим шагом будет набросок примерного пространства, доступного для вашей кухни, и того, где будут существующие или запланированные стены. Если есть окна, водопроводные трубы или электрические розетки, также отметьте их на чертеже. Их можно переместить или перенаправить, но в зависимости от того, насколько они будут перемещены, и от конструкции дома, это может быть дорогостоящим.

3. Определение стиля плана этажа кухни

После того, как у вас есть грубый набросок плана комнаты, следующим шагом при проектировании собственной кухни является рассмотрение наиболее распространенных планировок кухонного этажа.

Посмотрите на каждый из этих макетов кухонь и подумайте, какой из них будет лучше всего сочетаться с вашими планировочными листами и эскизом кухни.

Как поясняется на странице планировки кухни, каждая планировка кухни имеет свои преимущества и недостатки.

Для этого этапа проектирования собственной кухни подумайте о каждой из показанных планировок кухни и составьте список преимуществ и недостатков для вашей семьи. Имейте в виду, что для каждого показанного макета приборы могут располагаться в разных местах.

Для каждого плана кухни отметьте, какие из них используются в различных домах, в которых вы жили или посещали. Делайте заметки о том, что вам понравилось или не понравилось в этих кухнях. Поговорите со своими друзьями и семьей о планировке кухни, которая у них есть, и о том, что им подходит, а что нет.

Теперь пришло время заняться дизайном. Чтобы спроектировать собственную кухню, начните с миллиметровой бумаги и первоначального наброска имеющегося у вас пространства. Начните с базовой планировки кухни, которая кажется вам лучшей из ваших исследований, а также заметок и списков, которые вы сделали до сих пор. Не волнуйтесь, вам пока не нужно выбирать макет. Я рекомендую поэкспериментировать с несколькими макетами, прежде чем сделать свой выбор.

С помощью миллиметровой бумаги каждый квадрат на странице должен представлять половину фута (используйте четверть метра, если вы делаете это в метрических единицах). Таким образом, будет легко подсчитывать размеры с помощью квадратов, и у вас будет чертеж приемлемого размера. . Начните с того, где будут ваши запланированные окна, и разместите то, что, как вы решили, должно быть рядом с окнами ваша раковина? подготовительный счетчик? подоконник?

Наш дизайн

Я понял, что большую часть времени провожу за кухонным столом. Я много готовлю, и почти все, что я делаю, делаю с нуля, поэтому кухонный стол хорошо используется в нашем доме. Отсюда я хотел видеть и откуда я хотел иметь возможность присматривать за нашими детьми. Я спроектировал U-образную кухню, где одна сторона U открывалась в зону отдыха. Прилавок для приготовления пищи расположен на стойке типа полуострова, которая также служит местом для завтрака со стульями с другой стороны.

Раковина находится на противоположной стороне буквы U и смотрит через окно в детскую игровую комнату. Когда-нибудь эта игровая комната, вероятно, превратится в логово, и мы спроектируем «двери» в стиле сёдзи для оконного проема.

Теперь решите, в какой части кухни вы будете проводить больше всего времени. Для некоторых это может быть мытье посуды или приготовление пищи.

Место, где вы проводите больше всего времени, нужно найти в первую очередь. Какие атрибуты у него должны быть? В какую сторону он должен смотреть? Теперь, имея в виду ваше наиболее часто используемое место в выбранной вами планировке, пройдитесь по рабочему процессу кухни. Выберите привычный для вас кухонный сценарий — даже что-то такое простое, как мытье посуды или опорожнение посудомоечной машины. Запишите каждый шаг типичного потока для этого конкретного сценария. Включите все для мытья посуды, включая возвращение тарелок, столовых приборов и стаканов в места их хранения.

По мере того, как вы приступите к проектированию собственной кухни, вам быстро станет ясно, чего вы хотите в непосредственной близости. Раковина должна быть рядом с посудомоечной машиной (если она у вас есть), а раковина или посудомоечная машина должны быть рядом со шкафами или ящиками для хранения всех тарелок, чашек и столовых приборов. Эти тарелки, чашки и посуда также должны быть расположены так, чтобы их было легко достать туда, где будет подаваться еда.

При рассмотрении каждого сценария использования кухни карандашом указывайте возможные места для техники, рабочих столов и мест хранения. Это будет итеративный процесс, вы будете перемещаться между своим рисунком и каждым сценарием и продолжать редактировать и изменять свой рисунок. Редко можно получить дизайн кухни, который идеально подходит для всех ваших целей, но убедитесь, что ваш дизайн хорошо подходит для наиболее распространенных вариантов использования.

На протяжении всего процесса проектирования собственной кухни учитывайте рабочий треугольник: мойка, холодильник, плита. Много написано о кухонном рабочем треугольнике, и существует множество эмпирических правил, но часто не учитывается прилавок, где продукты нарезаются, перемешиваются и т. д. Это также важно учитывать в потоке посетителей.

4. Дизайнерское кухонное хранилище

Как только ваш дизайн будет готов к тому, что вы будете достаточно уверены в том, где будет располагаться каждый крупный прибор и где будут прилавки, пришло время подумать, где будут храниться все кухонные принадлежности и продукты. На начальном этапе проектирования собственной кухни вы, возможно, уже определили некоторые из этих мест. Теперь пришло время усовершенствовать этот дизайн.

• Проведите инвентаризацию всех кухонных принадлежностей.
• Рассмотрите заметки о рабочем процессе, чтобы определить наилучшее расположение элементов.
• Определите тип и размер каждого шкафа.
• Нарисуйте виды сверху и спереди всех шкафов.

Начните с инвентаризации всех непродовольственных товаров, которые вы хотели бы иметь на кухне. Этот список должен включать всю посуду, стаканы, столовые приборы, кастрюли, сковородки, мелкую бытовую технику, такую ​​как блендеры, тостеры и кофеварки. Пройдитесь по своей нынешней кухне и составьте список всего, что у вас сейчас есть в шкафах.

Имейте в виду, что некоторые предметы вы можете использовать редко. Выделите эти предметы каким-либо образом, чтобы позже вы могли решить, хотите ли вы оставить их вообще или их следует хранить в другом месте в доме, чтобы вынимать их только при необходимости. У нас есть большая сковорода для жарки индейки, которую мы храним в подвальном помещении. Мы используем его два раза в год на Рождество и День Благодарения. В остальное время года он нам действительно не нужен, занимая половину шкафа на кухне.

Затем составьте список всех продуктов, не хранящихся в холодильнике, которые вы держите на кухне.

После того, как ваши списки кухонного инвентаря будут завершены, просмотрите свои записи на планах этажей кухни из предыдущих упражнений. Создайте еще один чертеж плана этажа только для хранения. На этом рисунке покажите только технику и кухонные столы. Сделайте его намного больше, чем ваши рисунки от одного фута до двух квадратов. В идеале для этих рисунков можно использовать большие листы газетной бумаги или другие большие листы чистой бумаги. Новый чертеж не обязательно должен быть в масштабе.

Наш дизайн

В дизайн нашей кухни мы включили небольшую кладовую, где хранятся все продукты. Мы выбрали его, так как из-за открытой планировки и окон на двух кухонных стенах у нас всего два надстольных шкафа. В одном находятся стаканы и кружки. В другом находятся такие вещи, как хлеб, мед, кофе и чай.

На новом чертеже начните размещать каждый предмет в возможном месте. Укажите на чертеже, должен ли он располагаться под прилавком или над прилавком. Подумайте о наличии кладовой или шкафа во всю высоту для хранения продуктов. Иногда кладовая может быть оформлена в узком пространстве, например, рядом с холодильником с узким, но глубоким выдвижным шкафом. Эти узкие кладовые могут быть идеальными для хранения всех видов предметов, таких как растительное масло, приправы, чай, тарелки и т. д. Или на кухне может быть место для полноценной кладовой.

Следующий шаг при проектировании собственной кухни — начертить вид спереди каждой стойки или набора шкафов на плане кухни. Сделайте этот рисунок большим. Либо склейте вместе несколько листов обычной бумаги, либо используйте большой лист бумаги. Поскольку вы еще не решили, как будут выглядеть шкафы, просто нарисуйте нижнюю линию, чтобы обозначить пол, и верхнюю линию, чтобы указать верхнюю часть прилавков и обозначить разрывы прилавков (плита, посудомоечная машина, раковина, холодильник).

Стандартная высота прилавка составляет 36 дюймов. У вас может отличаться от этого в зависимости от использования прилавка и роста членов вашей семьи. Подумайте, насколько толстым будет ваш прилавок. Он может варьироваться от половины дюйма до двух дюймов или даже больше для твердого поверхностные прилавки, такие как гранит или бетон. Шкафы под прилавком также будут иметь «выемку», углубление, над которым начинается фактический пол шкафа. Убедитесь, что вы включили все это в свои чертежи, начиная с выступа, высоты и толщины прилавка. все определяют, сколько места у вас фактически будет в каждом шкафу.0003

Наш дизайн

Иногда вам посчастливится иметь местного мастера, цены которого ненамного превышают цены на шкафы фабричного производства. Нам повезло найти такого человека, и в итоге наши шкафы стоили всего на десять процентов больше, чем предложения, которые мы получали от крупных компаний-производителей шкафов.

Стандартный шкаф имеет глубину около двух футов. Важно учитывать стандартную высоту и глубину шкафа, поскольку, если в дизайне вашей кухни они используются, вы, скорее всего, сможете купить стандартные шкафы заводского изготовления. Если вы хотите отличаться от того, что является стандартом в вашем регионе, вам нужно будет изготовить шкафы на заказ. Однако можно смешивать как заводские, так и нестандартные шкафы. Например, вы можете захотеть иметь стандартные шкафы для своих прилавков, а затем сделать контрастный кухонный остров на заказ. Вы можете разработать дополнительный, но контрастный цвет и стиль шкафа для острова. Это сэкономит деньги от того, чтобы иметь все нестандартные шкафы.

На своем чертеже перенесите заметки о предметах кухни в каждое место на вашем рисунке. Для каждой группы предметов определите, сколько места для них требуется и какой тип места для хранения лучше всего подходит. Некоторые варианты:

• Открытые полки
• Ящики
• Шкафы с полками и дверью
• Тумбы с выдвижными ящиками

Чтобы определить размер каждого шкафа, вам необходимо измерить предметы, которые будут в нем храниться.

У нас есть тумба под прилавком с двумя выдвижными ящиками, в которых находится несколько наших небольших приборов и предметов для приготовления пищи — блендер, кухонный комбайн, настольный миксер, мерные чашки и миски для смешивания. Чтобы определить размер этого шкафа, я взял все эти предметы и разложил их на полу на большом листе бумаги. Я нарисовал линии, чтобы обозначить переднюю и заднюю часть шкафа, немного вычитав низкую стенку вокруг ящика. Я перемещал предметы, чтобы увидеть, как я могу эффективно вложить их, но при этом иметь возможность легко их вынимать. Затем я измерил, насколько высоким был самый высокий предмет, и добавил немного свободного места для легкого удаления. Все эти размеры я перенес на свой рисунок.

Этот этап проектирования собственной кухни может занять много времени. Но время, потраченное на этот этап, приведет к эффективному дизайну кухни, который прекрасно подойдет для вашей семьи.

5. Создание чертежей дизайна кухни

Завершающим этапом проектирования собственной кухни является изготовление окончательных чертежей. Они должны быть в масштабе, но если нет, то все размеры должны быть четко указаны.

Вам нужно будет сделать план (то есть вид сверху) для всей кухни и чертеж вида спереди каждого набора шкафов, включая верхние шкафы.

Вы можете выбрать любой масштаб, который вам нравится, чтобы каждый счетчик можно было хорошо разместить на стандартном листе бумаги. (При соотношении 1/2 дюйма к футу длина кухонных шкафов в десять футов на вашем чертеже будет 5 дюймов. Иными словами, каждый фут прилавка, который вы рисуете, имеет длину 1/2 дюйма.) Используйте отдельную страницу. для каждого вида шкафа спереди.

Если конец шкафа будет упираться в стену или ряд шкафов вдоль другой стены, обязательно оставьте место в углах, чтобы дверцы шкафа или ящики могли полностью открываться. Ваш краснодеревщик или поставщик может сказать вам, сколько места вам понадобится в углах для их шкафов. Также учитывайте размер ручек или ручек шкафа, которые вы будете использовать.

Ниже приведены чертежи, которые я создал для нашего краснодеревщика. Если вы покупаете стандартные шкафы, убедитесь, что все ваши измерения очень тщательно. Измерения следует производить на любых готовых стеновых поверхностях, будь то гипсокартон или что-то другое. Если вы замеряете строящуюся кухню, узнайте, какой именно толщины будут все готовые стены. Лучше немного ошибиться с меньшей стороной, а затем обрезать боковые стороны шкафа подходящим материалом, чем иметь шкафы, которые немного больше для пространства между любыми стенами.

Если изготовитель кухонного шкафа изготавливает шкафы на заказ, он должен прийти на дом и проверить все ваши размеры.

Для получения дополнительной информации и тем по дизайну кухни см. Идеи дизайна кухни

Вернуться к началу страницы и панели навигации

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные интернет-копии будут обнаружены Copyscape.

План этажа кухни Символы и значения

Команда Edraw Content

Вы хотите спроектировать план кухни?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о символах плана этажа кухни и о том, как использовать символы плана этажа кухни. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

План этажа кухни графически представляет физические характеристики кухни и расположение прилавков, сантехники и кухонной техники на простой схеме. Символы плана этажа кухни изображают приборы, структуру и другие кухонные атрибуты.

Здесь мы поговорим о символах плана этажа кухни , таких как их использование и типы. Узнайте, как найти и использовать эти символы на EdrawMax, а также ознакомьтесь с нашим руководством по созданию персонализированных символов для вашего плана этажа.

1. Что такое символы на плане кухни

План кухонного этажа — это схематический рисунок, который иллюстрирует расположение кухонной столешницы, раковины и кухонной техники в заданном пространстве для разработки эффективной планировки. Мы используем символы плана этажа кухни для изображения деталей, элементов, приборов и других особенностей планировки кухни на двухмерной схеме. Создание плана кухонного этажа сначала кажется простым, но после рисования оно становится сложным, потому что вам нужно оставить место для свободного передвижения людей.

План кухонного этажа направлен на создание такой планировки, которая позволит вам легко готовить здоровую пищу и отремонтировать кухню, чтобы освободить место для большего количества техники или мебели, например, стола со стульями. Вы можете получить символы плана кухни от EdrawMax и используйте их для создания своего рисунка простым перетаскиванием.

Обозначения плана этажа кухни:

Символы плана этажа кухни изображают детали, элементы, приборы и другие элементы планировки кухни на двухмерной схеме. Он делит планировку кухни на три основных компонента: кухонную плиту, раковину и холодильник.

2. Типы символов плана кухни

С помощью символов плана этажа кухни вы можете легко изобразить работоспособный кухонный треугольник. Он делит планировку кухни на три основных компонента: кухонную плиту, раковину и холодильник. При расположении этих трех элементов в планировке вы можете легко добавить другие элементы, такие как стол и стулья, микроволновую печь и другую технику, а также шкафы. Вы можете настроить планировку кухни для дома, но для ресторана планировка должна быть эффективной, потому что это повлияет на производительность.

• Символы кухонной техники
• Обозначения оболочки стены и конструкции
• Символы дверей и окон
• Символы стола и стула
• Символы шкафов

2.1 Символы кухонной техники

Символы кухонной техники изображают электрические изделия и приборы, используемые на большинстве кухонь. Эти символы включают холодильник, часть рабочего треугольника, кухонный комбайн, который значительно упрощает приготовление пищи, микроволновую печь, посудомоечную машину, ручной блендер, электрический чайник, скороварку, миксер-измельчитель, рисоварку и т. д. Другие кухонные приборы включают вентиляцию. приборы и диспенсеры для воды.

Шкаф 1

Шкаф 2

Гардероб 3

Шкаф 4

Гардероб 5

Гардероб 6

Гардероб 7

Остров

Остров 2

Квадратный обеденный стол

Квадратный обеденный стол 2

Круглый обеденный стол

Прямоугольный обеденный стол

Прямоугольный обеденный стол 2

Газовая плита

Газовая плита 2

Газовая плита 3

Газовая плита 4

Газовая плита 5

Газовая плита 6

Ассортимент с грилем

Четырехэлементный газовый диапазон

Шестиэлементный газовый диапазон

Газовый диапазон

Плита с низкой духовкой

Плита

Диапазон

Плоская электрическая плита

Выдвижная электрическая плита

Настенная печь

микроволновка

Посудомоечная машина

Стиральная машина

Мусорный Компатор

Кулер для еды

Раковина

Соковыжималка

Хлебная машина

Хлебопечка 2

Торговый автомат

Раковина 2

Раковина 3

Раковина 4

Раковина 5

Раковина 6

Раковина 7

Раковина 8

Раковина 9

Раковина 10

Бассейн

Двойной бассейн

Пьедестал Бассейн

Раковина столешницы

Распылитель

Вешалка для полотенец

Круглый обеденный стол

Круглый стол

Обеденный стол

Продолговатый обеденный стол

Овальный обеденный стол

Квадратный стол

Ссылка

Ссылка 2

Кабинет

Кабинет 2

Кабинет 3

Тостер

Тостер 2

Печь

Электрический барбекю

Соусник

Сотейник 2

Мультиварка

Медленноварка 2

Индукционная плита

Кастрюля

Блюдо

Блюдо 2

Фруктовая тарелка

Фруктовая тарелка 2

Разделочная доска

Дымовая машина

Кабинет дезинфекции

Холодильник

Холодильник 2

Дымоход

Размещение

Морозильный ларь

Встроенный холодильник

Кулер

Кофеварка

Водонагреватель

Источник: EdrawMax

2.

2 Символы оболочки стены и конструкции

Эти символы в основном используются для изображения структуры кухни и определения расположения каждой кухонной стены. Эти символы создают 2D-модель, которая дает вам общее представление о стеновой оболочке вашей кухни. Подрядчики используют эти символы, чтобы указать размер и дизайн кухни. Цель использования настенные ракушки-символы предназначены для того, чтобы очертить пространство, где хозяин мог бы расположить работоспособный кухонный треугольник и другую мебель или технику.

Наиболее типичными частями кухни являются стены. Внешние стены представлены более толстыми линиями, тогда как внутренние стены представлены более тонкими линиями. Иногда между ними нет заметной разницы. Вместо одной сплошной линии внешние стены могут быть представлены черным контуром или двойными линиями. Узнать подробнее о обозначения настенных оболочек направляйте сюда.

Стена

Вертикальная стена

Изогнутая стена

Навесная стена

Космос

L-пространство

Т-пространство

Комната 1

Комната 2

Комната 3

Пилястра

Прямоугольная колонна

Круговая колонка

Луч

Происхождение сетки

Линия сетки

Источник: EdrawMax

2.

3 Символы дверей и окон

Мы используем символы окон и дверей , чтобы проиллюстрировать положение окон и дверей в стенах кухни, чтобы создать поток свежего воздуха на кухне и создать комфортную среду. Цель состоит в том, чтобы добавить окна, чтобы оставить проход для эвакуации из-за чрезвычайной ситуации. На кухне самая высокая вероятность возгорания из-за масла и газа. Вот почему создание пути отступления имеет важное значение. Существуют различные символы окон и дверей в зависимости от их формы и размера.

Двери напоминают большие пространства между стенами, с изогнутой линией, указывающей, в какую сторону будет открываться дверь, и обеспечивающей зазор. В зависимости от их дизайна и функций они могут выглядеть по-разному на планах этажей.

Окна изображены так, как если бы они были частью стен.

• Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
• Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
• Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.

Окно

Открытое окно

Открыть окно 2

Открыть окно 3

Планерное окно

Окно створки

Эркер

Двойное створчатое окно

Открытие

Дверь

Двойная подвесная дверь

Двойная дверь

Неровная дверь

Противоположная дверь

Вращающаяся дверь

Раздвижные двери

Раздвижная дверь

Двойная раздвижная дверь

Через дверь

Би складная дверь

Двойная двустворчатая дверь

Раздвижная стеклянная дверь

Верхняя дверь

Окно в сад

Источник: EdrawMax

2.4 Символы стола и стула

символы столов и стульев иллюстрируют положение, формы и конструкции различных типов столов со стульями на кухне. Эти символы включают обеденные столы, журнальные столики, приставные столики и т. д. Стол идеально вписывается в любую комнату дома, не говоря уже о кухне, где он нужен для завтрака. Дизайн стула для кухни в основном просто потому, что вы не хотите занимать много места. Добавьте стол и стул только на большую кухню, иначе вы можете столкнуться с трудностями при свободном перемещении.

Стол и стул необходимы для любой кухни или столовой. Вы можете использовать эти символы плана этажа кухни , чтобы проиллюстрировать расположение стульев, столов и письменных столов для всей семьи в вашем доме. Для каждого типа панели и оборудования вам нужен стол для размещения электроприборов и стулья, на которых члены вашей семьи будут сидеть и работать в течение дня.

Стул 1

Стул 2

Стул 3

Стул 4

Стул 5

Стул 6

Стул 7

Стул 8

Стул 9

Стул 10

Стул 11

Стул 12

Стул 13

Стул 14

Стул 15

Стул 16

Стул 17

Стул 18

Стул 19

Стул 20

Кресло

Слинг стул

Кресло

Стол со стульями

Станция стиля 1

Станция стиля 2

Станция стиля 3

Стайл Станция 4

Станция стиля 5

Стайл Станция 6

Станция стиля 7

Длинный стул 1

Длинный стул 2

Длинный стул 3

Длинный стул 4

Длинный стул 5

Барная стойка 1

Барная стойка 2

Барная стойка 3

Барная стойка 4

Барная стойка 5

Барная стойка 6

Стул и стол 1

Стул и стол 2

Диван и диван-стол 1

Диван и диван-стол 2

Обеденный стол 1

Обеденный стол 2

Обеденный стол 3

Обеденный стол 4

Обеденный стол 5

Обеденный стол 6

Обеденный стол 7

Обеденный стол 8

Обеденный стол 9

Обеденный стол 10

Циклический стол и стул 1

Циклический стол и стул 2

Циклический стол и стул 3

Циклический стол и стул 4

Циклический стол и стул 5

Циклический стол и стул 6

Циклический стол и стул 7

Циклический стол

Овальный стол

Конференц-стол 1

Конференц-стол 2

Конференц-стол 3

Прямоугольная таблица

Алмазный стол 1

Алмазный стол 2

Угловой стол

Полукруглый стол

Вентиляторный стол

Стол для пинг-понга

Рабочий стол 1

Рабочий стол 2

Рабочий стол 3

Рабочий стол 4

Туалетный столик

Источник: EdrawMax

2.

5 Символы кабинета

Символы шкафов и книжных шкафов указывают положение шкафов в любой комнате дома. К таким символам относятся полки, деревянные и стеклянные шкафы, маленькие и большие книжные шкафы. Наиболее распространенное место для книжных шкафов в спальне — у одной из боковых стен за письменным столом и стулом. Перед сном люди, которые любят читать, ставят книжные шкафы в своей спальне вместо гостиной или учебы для удобства.

Символы шкафов и книжных шкафов указывают положение шкафов в любой комнате дома. К таким символам относятся полки, деревянные и стеклянные шкафы, маленькие и большие книжные шкафы. Наиболее распространенное место для книжных шкафов — в гостиной у стен за диванами или стульями.

Рабочая поверхность

Угловая поверхность

Угловая поверхность 2

Угловая поверхность 3

Угловая поверхность 4

Остров

Угловой счетчик

Счетчик тарелок

Счетчик наклона

изогнутый счетчик

Рабочий полуостров

База

База 2

База 3

База 4

База 5

База 6

Ящик

Ящик 2

Ящик 3

Ящик 4

Кабинет

Кабинет 2

Кабинет 3

Кабинет 4

Край полуострова

Базовый полуостров

Базовый полуостров 2

Настенная торцевая полка

Угол стены

Настенный угловой шкаф

Конечный скос дорожки

Трек 45 градусов

Угол трека

Трек лотка

шкафчик

Ручка

Ручка 2

Ручка 3

Ручка 4

Ручка 5

Источник: EdrawMax

3.

Где найти символы плана кухни

Вы можете сэкономить время, создав точный план кухонного этажа с деталями и четко представив каждый компонент с помощью предварительно нарисованных символов плана кухонного этажа .

Вы можете легко найти символы плана этажа кухни в библиотеке символов EdrawMax . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания плана кухни или любой другой диаграммы. Вы можете найти нужные символы в EdrawMax и нажать на план кухни. Перейдите в категорию плана дома и используйте простое перетаскивание, чтобы добавить любой символ, который вы хотите.

План этажа кухни EdrawMax Символы:

EdrawMax — это лучший ресурс для символов плана кухни, здесь вы можете найти сотни символов плана этажа кухни. Просто перетащите, вы можете легко создать план кухни.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

4.

Как использовать символы на плане кухни

Следуйте этим инструкциям, чтобы узнать , как использовать символы плана кухни и легко создавать дополнительные символы плана этажа кухни с помощью EdrawMax.

4.1 Как использовать символы плана кухни в EdrawMax

Вместо того, чтобы тратить время на рисование символов или значков плана кухонного этажа на бумаге, вы должны найти способ легко спроектировать план кухонного этажа. EdrawMax хорошо оснащен для проектирования плана кухни.

Шаг 1 Войти в EdrawMax

Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax , но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите « Engineering », найдите « Building Plan », нажмите « Home Plan », затем откройте новый холст или просто откройте встроенный шаблон.

Шаг 2.

Выберите символы плана кухни

В отличие от физического рисования, EdrawMax помогает легко создать план кухни. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы плана этажа кухни в Библиотеках символов на левой панели инструментов. Вы можете нажать на опцию « + », чтобы открыть новый холст, чтобы сделать план кухни. В левой части холста вы увидите библиотеку символов с множеством символов плана кухни. Вы можете искать определенные символы в строке поиска.

Шаг 3 Перетащите

Как только вы найдете нужные символы плана этажа кухни, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, правильный масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. Когда вы закончите свой план кухни, вы можете легко экспортировать свой файл или поделиться своим дизайном. Узнайте больше руководство по планированию кухни здесь, если это необходимо.

4.2 Как создать дополнительные символы плана кухни в EdrawMax

EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы. Выполните следующие действия, если вы не можете найти нужные символы плана этажа кухни или хотите создать свои символы для создания диаграммы.

Шаг 1 Инструмент «Найти символ»

Если вы не можете найти какой-либо символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», «Перо» и «Якорь», чтобы нарисовать свои персонализированные символы плана этажа кухни. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.

• Выберите « Symbols » на верхней панели инструментов;
• Используйте « Pencil Tool », « Pen Tool », « Anchor Tool », чтобы создать символ сада с самого начала;
• Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать символы.

Шаг 2. Создание символов плана кухни

Когда вы создаете символ плана этажа кухни, убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим значкам плана этажа кухни. Выполните следующие шаги, чтобы нарисовать идеальные символы.

• Нарисуйте наклоненный параллелограмм, чтобы создать контур верхней части стола.
• Нарисуйте широкую V-образную линию с короткими вертикальными линиями с обеих сторон прямо под контуром.
• Нарисуйте вытянутую узкую фигуру прямо под передним левым углом стола.
• Повторите предыдущий шаг, чтобы нарисовать еще одну ногу под правым передним углом стола.
• Нарисуйте еще одну вытянутую узкую фигуру с наклонным низом под правым задним углом стола.

Шаг 3 Импорт символов плана кухни

За исключением создания новых символов плана кухни в EdrawMax, вы можете импортировать символы плана кухни со своей стороны. Найдите « Вставить » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы. Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.

Шаг 4. Сохраните в своих библиотеках символов

После того, как вы завершили разработку символов плана этажа кухни или импортировали изображения символов, вы все равно должны щелкнуть « Символы » вверху и выбрать « Сохранить символ » в ваших библиотеках символов. Или вы можете нажать « + » в «Моей библиотеке» на левой панели инструментов. Узнайте больше о том, как нарисовать план кухни или спроектировать кухню из этого руководства по планированию кухни здесь.

По сути, создать план кухонного этажа в EdrawMax очень просто, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы пола, чтобы сделать свой план лучше. Если вы все еще не знаете, как сделать дизайн кухонного пола в EdrawMax, просто посмотрите это руководство по дизайну пола или просмотрите видео ниже. Или вы можете найти больше обучающих видео на нашем Youtube

5. Бесплатное программное обеспечение для планировки кухни

Вместо того, чтобы рисовать его с нуля, гораздо проще создать план спальни с помощью бесплатного программного обеспечения для проектирования кухни , такого как EdrawMax. С EdrawMax вы получаете обширную библиотеку символов с тысячами символов плана спальни, которые вы можете использовать для создания своей схемы. Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свой план этажа. EdrawMax Online — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех.

Ключевые особенности EdrawMax:

• EdrawMax поставляется с бесплатными примерами и шаблонами плана кухни , которые на 100% настраиваются;
• Встроенные векторные символы позволяют легко добавлять компоненты плана кухни в ваш дизайн;
• Вы можете легко поделиться планом кухонного этажа со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
• EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
• EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
• EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.

EdrawMax для настольных ПК

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

турецких лир ОНЛАЙН

6.

Заключительные мысли

Символы плана этажа кухни помогают пользователям создавать схематические 2D-чертежи и проектировать индивидуальную планировку кухни, изображая основные элементы, приборы и структуру с помощью предварительно нарисованных векторов. Простой план кухонного этажа облегчает владельцу объяснение планировки своей кухни подрядчику.

Создавая планировку кухни, постарайтесь уменьшить проходимость, чтобы увеличить свободное пространство и использовать вертикальную конструкцию хранения. Сделайте сантехнику и мойку приоритетными и поставьте кухонную плиту. EdrawMax — лучший бесплатный инструмент для создания планов кухни, который предоставляет пользователям бесплатные шаблоны и библиотеку символов. Профессионалы предпочитают EdrawMax за быстрое рисование и удобный интерфейс.

→Загрузить сейчас: символы плана кухни в формате PDF

Полное руководство по домашнему плану

Ознакомьтесь с этим полным руководством, чтобы узнать все о плане дома, например о типах плана дома, символах плана дома и о том, как составить план дома.
