как вычислить мощность тока формулой, как рассчитать ампераж
Чтобы электропроводка и все электрическое оборудование, которое имеется в доме, работало исправно и правильно, необходимо правильно сделать вычисление мощности по току и электронапряжению, поскольку при неправильно подобранных показателях может возникнуть короткое замыкание или возгорание. Как сделать расчёт потребляемой мощности по току и напряжению, как вычисляется сила тока, формула через мощность и напряжение и другое, далее.
Как узнать силу тока, зная мощность и напряжения
Чтобы ответить на вопрос, как определить ток, необходимо поделить электронапряжение на общее число ватт. При этом сделать все необходимые вычисления можно самостоятельно, а можно прибегнуть к специальному онлайн-калькулятору.
Расчет мощностного показателя по амперам и ваттамУзнать потребление электроэнергии по токовой силе резистора можно умножением первой на сопротивление, выражаемое в Омах. В итоге, получится значение, представленное в вольтах, перемноженных на ом.
Обратите внимание! Если нет сопротивления, нужно поделить ваттный показатель на токовую энергию, то есть следует поделить ватты на амперы и получится значение электроэнергии в вольтах. Понять мощностное показание через величину электричества с электронапряжением, можно умножив соответствующие показания с устройства.
Расчет электроэнергии через электромощность и электронапряжениеФормулы для расчета тока в трехфазной сети
Подсчитать токовую энергию в трехфазной сети сложно, поскольку вместе одной фазы есть три. К тому же, сложность заключается в использовании нескольких схем соединения. Трудность состоит в симметрии или ее отсутствии во время распределения нагрузки по фазам.
Остается формула I = P/(U*cos φ). Формула подсчета электротока в трехфазной сетиКак рассчитать ампераж
Ампераж является значением электротока, которое выражена в амперах. Рассчитать ампераж можно так: I=P/U.
Подсчет амперажаРасчет потребляемой мощности
Электромощность является величиной, которая отвечает за факт скорости изменения или передачи электрической энергии. Есть полная и активная мощностная нагрузка, а также активная и реактивная. Полная вычисляется так: S = √ (P2 + Q2), где P является активной частью, а Q реактивной. Для нахождения потребляемого мощностного показателя необходимо знать число электротока, которое потребляется нагрузкой, а также питательное напряжение, которое выдается при помощи источника.
Что касается бытового определения потребляемой электрической энергии, необходимо вычислить общее количество ватт питания электрических приборов и паспортные данные номинальной силы электротока котла. Как правило, все электрические приборы работают с переменным током и напряжением в 220 вольт.
Стоит указать, что измерить мощность через напряжение или сделать расчет мощности по сопротивлению и напряжению возможно не только формулой, но и прибором. Для этого можно воспользоваться мультиметром с токоизмерительными клещами или специализированным измерителем — ваттметром.
Обратите внимание! Оба работают по одному и тому же принципу, указанному в руководстве по их эксплуатации.
Подсчет потребляемой мощностиФормула мощности электрического тока.
Как узнать, найти, вычислить, рассчитать мощность.Электрическая мощность является одной из наиболее важных и значимых характеристик, которая показывает величину, силу той электротехники, систем, цепей, что работают, выполняя ту или иную функцию. Естественно, как и любая другая физическая величина электрическая мощность должна иметь свою меру, благодаря которой появляется возможность ее рассчитывать, делая заведомо точные, экономичные, эффективные устройства, системы и т.д. Для расчетов существуют определенные формулы, по которым и находятся нужные значения мощности.
Формула мощности тока (электрического) достаточно проста и выражается как произведение напряжения на силу тока. То есть, чтобы найти электрическую мощность достаточно просто напряжение умножить на ток. Если воспользоваться законом ома, то ее можно найти и через сопротивление. В этом случае электрическая мощность будет равна силе тока в квадрате умноженный на сопротивление или же напряжение в квадрате деленное на сопротивление.
Напомню, что при использовании формул подразумевается применение основных единиц измерения физических величин. В нашем случае основными единицами будут:
Электрическая мощность — Ватт;
Сила тока — Ампер;
Напряжение — Вольт;
Сопротивление — Ом.
Исходя из этого формула мощности электрического тока будет звучать так — 1 Ватт равен 1 Вольт умноженный на 1 Ампер. Думаю вы смысл поняли. Меньшими единицами измерения мощности является милливатты (1000 мВт = 1 Вт), большими единицами являются киловатты и мегаватты (1 кВт = 1000 Вт, 1 МВт = 1000 000 Вт). Милливатты это достаточно маленькая мощность, ее используют в электронике, радиотехнике. К примеру мощность слухового аппарата измеряется именно в милливаттах. Мощность в ваттах можно встретить в звуковых усилителях, у небольших блоках питания, мини электродвигателях. Киловатты это мощность, которая часто встречается в бытовых и технических устройствах (электрочайники, электродвигатели, обогреватели и т.д.). Мегаватты это уже достаточно большая мощность, ее можно встретить на электроподстанциях, электростанциях, у потребителях электроэнергии размером с город и т.
д.
Если говорить о формуле более научной, которая электрическую мощность тока выражает через работу и время, то она будет звучать так — электрическая мощность равна отношению работы тока на участке цепи ко времени, в течении которого совершается эта работа.
То есть, работа деленная на время будет определять мощность. Кроме этого часто путают такие величины как ватты и ватт-час. В ваттах измеряется электрическая мощность — скорость изменения энергии (передачи, преобразования, потребления). А ватт-час являются единицей измерения самой энергии (работы). В ватт-часах выражается энергия, произведенная (переданная, преобразованная, потребленной) за определенное время.

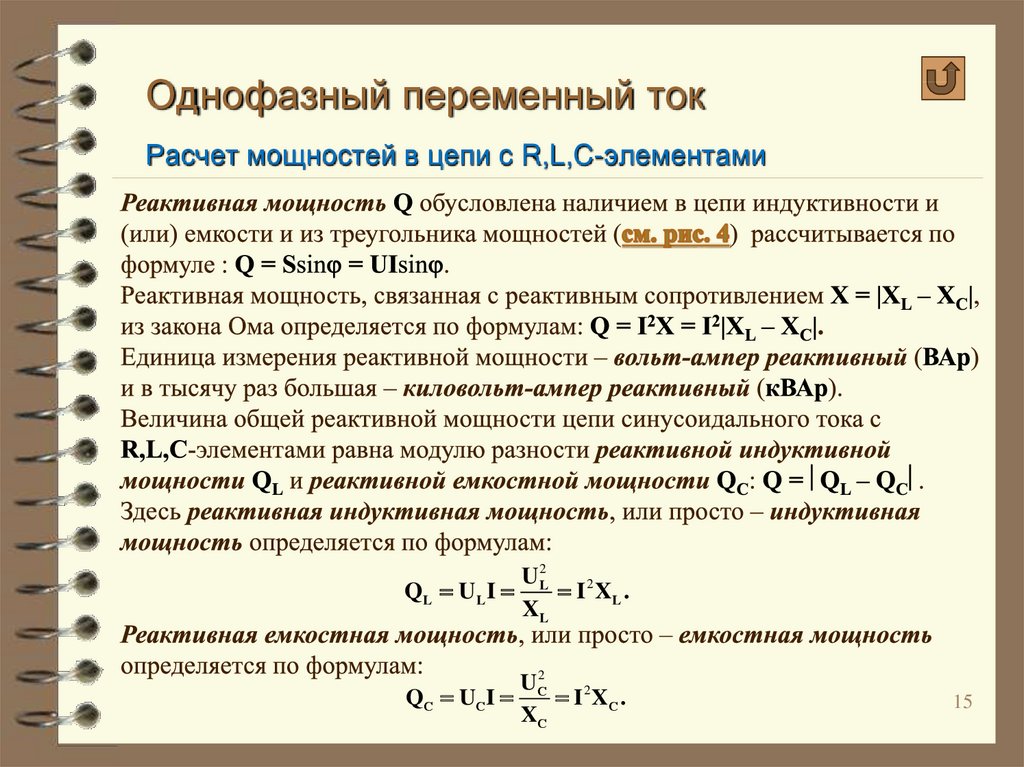

Мощность также разделяется на активную и реактивную. Активная мощность — часть полной мощности, что удалось передать в нагрузку за период переменного тока. Она равна произведению действующих значений напряжения и тока на cosφ (косинус угла сдвига фаз между ними). Электрическая мощность, что не была передана в нагрузку, а привела к некоторым потерям (на излучение, нагрев) называется реактивной мощностью.
Она равна произведению действующих значений напряжения и тока на sinφ (синус угла сдвига фаз между ними).
P.S. Электрическая мощность является одной из главных величин и характеристик, используемые в электротехнике. Именно ее мы узнаем при покупки того или иного электрического устройства. Ведь она определяет силу, с которой электротехника может работать. К примеру электродрель. Если мы купим дрель недостаточной мощности, то она просто не сможет обеспечить нам нормальную работу при сверлении. Хотя гнаться за слишком большой мощностью также не следует, ведь это ведет к излишней трате электроэнергии, за которую вы будете платить. Так что у всего должна быть своя мера и мощность.
Калькулятор перевода силы тока в мощность (амперы в киловатты)
Мощность — энергия, потребляемая нагрузкой от источника в единицу времени (скорость потребления, измеряется в Ватт). Сила тока — количество энергии, прошедшей за величину времени (скорость прохождения, измеряется в амперах).
Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения.
Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтах.
Если сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз. Корень из трех приблизительно равен 1,73. Чтобы перевести ток в мощность (узнать, сколько в 1 ампере ватт), надо применить формулу:
P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.
Таблица перевода Ампер – Ватт:
220 В | 380 В |
| |
100 Ватт | 0,45 | 0,15 | Ампер |
200 Ватт | 0,91 | 0,3 | Ампер |
300 Ватт | 1,36 | 0,46 | Ампер |
400 Ватт | 1,82 | 0,6 | Ампер |
500 Ватт | 2,27 | 0,76 | Ампер |
600 Ватт | 2,73 | 0,91 | Ампер |
700 Ватт | 3,18 | 1,06 | Ампер |
800 Ватт | 3,64 | 1,22 | Ампер |
900 Ватт | 1,37 | Ампер | |
1000 Ватт | 4,55 | 1,52 | Ампер |
Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер.
Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.
Сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Если полная мощность двигателя 5,5 киловатт, то потребляемая активная мощность 5,5*0,87= 4,7 киловатта. Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.
Работа и мощность тока — урок. Физика, 8 класс.
При прохождении тока в цепи электрическое поле совершает работу по перемещению заряда. В этом случае работу электрического поля называют работой электрического тока.
При прохождении заряда \(q\) по участку цепи электрическое поле будет совершать работу: \(A=q\cdot U\), где \(U\) — напряжение электрического поля, \(A\) — работа, совершаемая силами электрического поля по перемещению заряда \(q\) из одной точки в другую.
Для выражения любой из этих величин можно использовать приведённый ниже рисунок.
Рис. \(1\). Зависимость между работой, напряжением и зарядом
Количество заряда, прошедшее по участку цепи, пропорционально силе тока и времени прохождения заряда: q=I⋅t.
Работа электрического тока на участке цепи пропорциональна напряжению на её концах и количеству заряда, проходящего по этому участку: A=U⋅q.
Работа электрического тока на участке цепи пропорциональна силе тока, времени прохождения заряда и напряжению на концах участка цепи: A=U⋅I⋅t.
Чтобы выразить любую из величин из данной формулы, можно воспользоваться рисунком.
Рис. \(2\). Зависимость между работой, силой тока и временем прохождения заряда
Единицы измерения величин:
работа электрического тока \([A]=1\) Дж;
напряжение на участке цепи \([U]=1\) В;
сила тока, проходящего по участку \([I]=1\) А;
время прохождения заряда (тока) \([t]=1\) с.
Для измерения работы электрического тока нужны вольтметр, амперметр и часы. Например, для определения работы, которую совершает электрический ток, проходя по спирали лампы накаливания, необходимо собрать цепь, изображённую на рисунке. Вольтметром измеряется напряжение на лампе, амперметром — сила тока в ней. А при помощи часов (секундомера) засекается время горения лампы.
Рис. \(3\). Схема и часы для измерения
Например:
I = 1,2 АU = 5 Вt = 1,5 мин = 90 сА = U⋅I⋅t = 5⋅1,2⋅90 = 540 Дж
Обрати внимание!
Работа чаще всего выражается в килоджоулях или мегаджоулях.\(1\) кДж = 1000 Дж или \(1\) Дж = \(0,001\) кДж;
\(1\) МДж = 1000000 Дж или \(1\) Дж = \(0,000001\) МДж.
Для потребителей электрической энергии существуют приборы, позволяющие в пределах ошибки измерения получать числовые данные о ее расходе в единицу времени.
Рис. \(4\). Электросчетчик
Механическая мощность численно равна работе, совершённой телом в единицу времени: N = Аt.
Чтобы найти мощность электрического тока, надо поступить точно также, т.е. работу тока, A=U⋅I⋅t, разделить на время.
Мощность электрического тока обозначают буквой \(Р\):

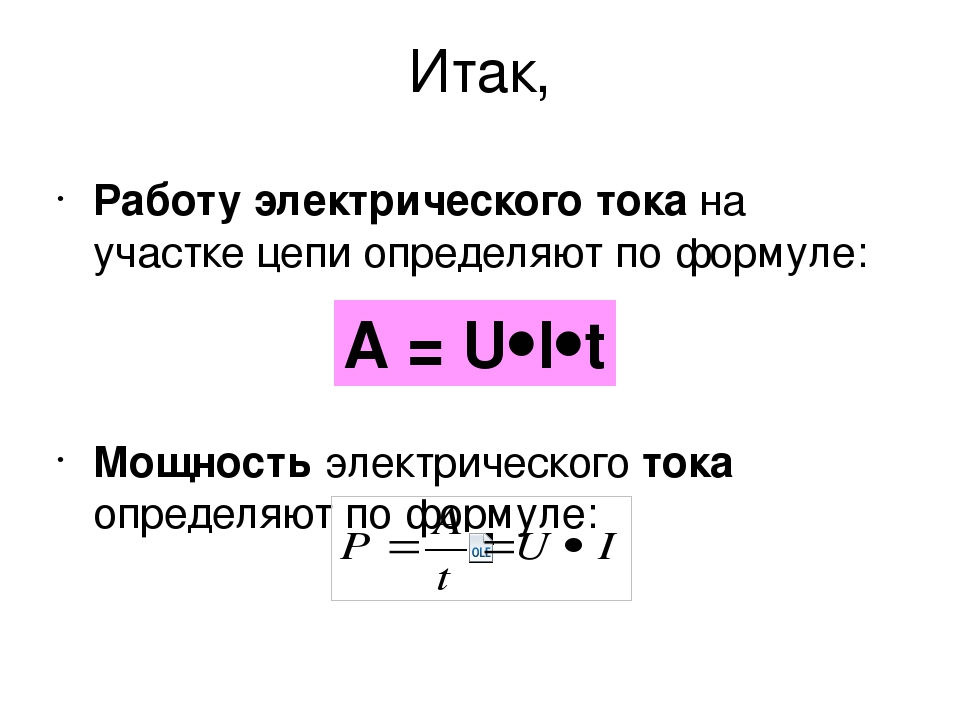

P=At=U⋅I⋅tt=U⋅I. Таким образом:Мощность электрического тока равна произведению напряжения на силу тока: P=U⋅I.
Из этой формулы можно определить и другие физические величины.
Для удобства можно использовать приведённый ниже рисунок.
Рис. \(5\). Зависимость между мощностью, напряжением и силой тока
За единицу мощности принят ватт: \(1\) Вт = \(1\) Дж/с.
Из формулы P=U⋅I следует, что
\(1\) ватт = \(1\) вольт ∙ \(1\) ампер, или \(1\) Вт = \(1\) В ∙ А.
Обрати внимание!
Используют также единицы мощности, кратные ватту: гектоватт (гВт), киловатт (кВт), мегаватт (МВт).
\(1\) гВт = \(100\) Вт или \(1\) Вт = \(0,01\) гВт;
\(1\) кВт = \(1000\) Вт или \(1\) Вт = \(0,001\) кВт;
\(1\) МВт = \(1 000 000\) Вт или \(1\) Вт = \(0,000001\) МВт.
Пример:
Измерим силу тока в цепи с помощью амперметра, а напряжение на участке — с помощью вольтметра.
Рис. \(6\). Схема
Так как мощность тока прямо пропорциональна напряжению и силе тока, протекающего через лампочку, то перемножим их значения:
I=1,2АU=5ВP =U⋅I=5⋅1,2=6Вт.
Ваттметры измеряют мощность электрического тока, протекающего через прибор. По своему назначению и техническим характеристикам ваттметры разнообразны.
В зависимости от сферы применения у них различаются пределы измерения.
Аналоговый ваттметр | Аналоговый ваттметр | Аналоговый ваттметр | Цифровой ваттметр |
Рис. \(7\). Приборы для измерения
Подключим к цепи по очереди две лампочки накаливания, сначала одну, затем другую и измерим силу тока в каждой из них. Она будет разной.
Рис. \(8\). Лампы различной мощности в цепи
Сила тока в лампочке мощностью \(25\) ватт будет составлять \(0,1\) А. Лампочка мощностью \(100\) ватт потребляет ток в четыре раза больше — \(0,4\) А. Напряжение в этом эксперименте неизменно и равно \(220\) В. Легко можно заметить, что лампочка в \(100\) ватт светится гораздо ярче, чем \(25\)-ваттовая лампочка. Это происходит оттого, что её мощность больше. Лампочка, мощность которой в \(4\) раза больше, потребляет в \(4\) раза больше тока. Значит:
Обрати внимание!
Мощность прямо пропорциональна силе тока.
Что произойдёт, если одну и ту же лампочку подсоединить к источникам различного напряжения? В данном случае используется напряжение \(110\) В и \(220\) В.
Рис. \(8\). Лампа, подключенная к источнику тока с различным напряжением
Можно заметить, что при большем напряжении лампочка светится ярче, значит, в этом случае её мощность будет больше. Следовательно:
Обрати внимание!
Мощность зависит от напряжения.
Рассчитаем мощность лампочки в каждом случае:
| I=0,2АU=110ВP=U⋅I=110⋅0,2=22Вт | I=0,4АU=220ВP=U⋅I=220⋅0,4=88Вт. |
Можно сделать вывод о том, что при увеличении напряжения в \(2\) раза мощность увеличивается в \(4\) раза.
Не следует путать эту мощность с номинальной мощностью лампы (мощность, на которую рассчитана лампа). Номинальная мощность лампы (а соответственно, ток через нить накала и её расчётное сопротивление) указывается только для номинального напряжения лампы (указано на баллоне, цоколе или упаковке).
Рис. \(9\). Маркировка
В таблице дана мощность, потребляемая различными приборами и устройствами:
Таблица \(1\). Мощность различных приборов
Название | Рисунок | Мощность |
| Калькулятор | \(0,001\) Вт | |
| Лампы дневного света | \(15 — 80\) Вт | |
| Лампы накаливания | \(25 — 5000\) Вт | |
| Компьютер | \(200 — 450\) Вт | |
| Электрический чайник | \(650 — 3100\) Вт | |
| Пылесос | \(1500 — 3000\) Вт | |
| Стиральная машина | \(2000 — 4000\) Вт | |
| Трамвай | \(150 000 — 240000\) Вт |
Источники:
Рис. 1. Зависимость между работой, напряжением и зарядом. © ЯКласс.
Рис. 3. Схема и часы для измерения. © ЯКласс.
Рис. 5. Зависимость между мощностью, напряжением и силой тока. © ЯКласс.
Рис. 6. Схема. © ЯКласс.
Таблица 1. Мощность различных приборов. Компьютер. Указание авторства не требуется, 2021-08-14, Pixabay License, https://pixabay.com/ru/photos/яблоко-стул-компьютер-1834328/.
Формула мощности тока в физике
Содержание:
Электрический ток, на каком угодно участке цепи совершает некоторую работу (А). Допустим, что у нас есть произвольный участок цепи (рис.1) между концами которого имеется напряжение U.
Работа, которая выполняется при перемещении заряда равного 1 Кл между точками A и B (рис.1) будет равна U. В том случае, если через проводник протекает ток силой I за время равное $\Delta t$ по указанному выше участку пройдет заряд (q) равный:
$$q=I \Delta t(1)$$Следовательно, работа, которую совершает электрический ток на данном участке, равна:
$$A=U \cdot I \cdot \Delta t(2)$$Надо отметить, что выражение (2) является справедливым при I=const для любого участка цепи (в таком участке могут содержаться проводники 1–го и 2–го рода).{2}(6)$$
где j – плотность тока, $\rho$ – удельное сопротивление.
Единицы измерения мощности тока
Основной единицей измерения мощности тока (как и мощности вообще) в системе СИ является: [P]=Вт=Дж/с.
В СГС: [P]=эрг/с.
1 Вт=107 эрг/( с).
Выражение (4) применяют в системе СИ для того, чтобы дать определение единицы напряжения. Так, единицей напряжения (U) является вольт (В), который равен: 1 В= (1 Вт)/(1 А).
Вольтом называют электрическое напряжение, которое порождает в электроцепи постоянный ток силы 1 А при мощности 1 Вт.
Примеры решения задач
Пример
Задание. Какой должна быть сила тока, которая течет через обмотку электрического мотора для того, чтобы полезная мощность двигателя (PA) стала максимальной?Какова максимальная полезная мощность? Если двигатель постоянного тока подключен к напряжению U, сопротивление обмотки якоря – R.
Решение. Мощность, которую потребляет электроприбор, идет на нагревание (PQ) и совершение работы (PA):
$$P=P_{Q}+P_{A}(1.{2}}{P_{2}}}$$Читать дальше: Формула напряжения электрического поля.
инструкция с формулой, таблицей и онлайн формой
Иногда можно услышать такой простой вопрос: «какая мощность в розетке?». Ответ, как ни странно, чаще всего такой: 10 ампер. Или – 220 вольт. Понятно, что вопрос – дурацкий. Но и объяснение не лучше – «А на розетке так написано».
Оглавление статьи:
Мощность и ток
Если правильно отвечать на поставленный вопрос, то для читателей, прогуливающих в детстве уроки физики, можно сказать, что мощность электричества зависит от двух величин:
- величины напряжения;
- силы тока.
В общем, эти две величины определяют величину мощности как переменного, так и постоянного тока. Память может подсказать что-то типа: для участка цепи, для полной цепи. Это отголоски того же школьного учебника физики, где говорится о законе Ома.
Таким образом, становится понятно, что электрический чайник, включенный в кухонную розетку, потребляет около 5 ампер тока. А лампа накаливания, мощностью 100 Вт – в десять раз меньше: 0,5 ампера. Конечно, такие примитивные знания нужны для домохозяек, расчет мощности электрического тока производится по формулам.
Необходимость расчетов мощности
Человек мало сталкивается с необходимостью проведения расчетов (мощностей постоянного электрического тока) в быту. Чаще всего такая необходимость возникает при ремонте автомобиля, где источником тока служит аккумулятор. Или какой-то продвинутый пользователь начинает подбирать новый кулер для своего процессора в компьютере.
Чаще возникает необходимость провести элементарные расчеты при ремонтных работах в квартире, при подборе сгоревшего блока питания и пр.
Расчет мощности электрического тока по формулам
Существует формула расчета электрического тока для однофазной и трехфазной сети. Вряд ли кто-то захочет и сможет ими воспользоваться – разбираться что такое cosφ при замене электрической проводки в доме или квартире нецелесообразно.
Реально можно произвести все необходимые расчеты в режиме онлайн. Интернет набит разными таблицами, соответствующими графиками и калькуляторами. Для очень нуждающихся читателей можно добавить, что сечение кабеля для осветительной сети — 1,5 кв. мм. А для электропитания розеток применяется кабель сечением 2,5 кв. мм.
Остальные расчеты, требующиеся при производстве электромонтажных работ в различных областях деятельности – лучше доверить специалистам, которые в своей работе используют различные приборы: амперметры, вольтметры, индикаторы фазы, измерители сопротивления изоляции, измерители сопротивления заземления и пр.
Ремонт и строительство домов и квартир, особенности расчетов
Чтобы произвести расчет электропроводки в квартире недостаточно произвести подбор сечения электрических проводов. В электрическом щите устанавливаются и электрические автоматы, и защитные устройства и электрический счетчик. Эти установочные изделия также подбираются и рассчитываются при разработке проекта электропитания, в котором производится также расчет количества и параметров устройств защитного заземления.
Для расчетов и подбора видов электропроводки, использующейся при изготовлении удлинителей, организации временных схем электропитания, необходимо понимать, что силовые кабели для однофазной и трехфазной цепи различны по количеству жил, условиям прокладки, токовым нагрузкам и прочим параметрам.
При использовании кабелей и проводов необходимо учитывать и материал изготовления токопроводящих жил.
Наличие в загородном доме, даче трехфазных потребителей электроэнергии, таких как скважинный насос, электродвигатели, сварочное оборудование, требует при подборе кабелей электропроводки учитывать их пусковые токи. А при выборе электрического счетчика электроэнергии – активную и реактивную составляющую в потребляемой мощности, если предполагается постоянная работа трехфазного оборудования.
Удачи!
Фото
0 0 голоса
Рейтинг статьи
Расчет электрической мощности
Добавлено 1 октября 2020 в 09:01
Сохранить или поделиться
Формула расчета мощности
Мы видели формулу для определения мощности в электрической цепи: умножая напряжение в «вольтах» на ток в «амперах», мы получаем ответ в «ваттах». Давайте применим ее на примере схемы:
Рисунок 1 – Пример электрической схемыКак использовать закон Ома для определения силы тока
В приведенной выше схеме мы знаем, что у нас напряжение батареи 18 В и сопротивление лампы 3 Ом. Используя закон Ома для определения силы тока, мы получаем:
\[I = \frac{E}{R} = \frac{18 \ В}{3 \ Ом} = 6 \ А\]
Теперь, когда мы знаем силу тока, мы можем взять это значение и умножить его на напряжение, чтобы определить мощность:
\[P = IE = (6 \ А)(18\ В) = 108 \ Вт\]
Это говорит нам о том, что лампа рассеивает (выделяет) 108 Вт мощности, скорее всего, в виде света и тепла.
Увеличение напряжения батареи
Давайте попробуем взять ту же схему и увеличить напряжение батареи, чтобы посмотреть, что произойдет. Интуиция подсказывает нам, что с увеличением напряжения ток в цепи будет увеличиваться, а сопротивление лампы останется прежним. Таким же образом, увеличится и мощность:
Рисунок 2 – Пример электрической схемыТеперь напряжение аккумулятора составляет 36 вольт вместо 18 вольт. Лампа по-прежнему обеспечивает для прохождения тока электрическое сопротивление 3 Ом. Теперь сила тока равна:
\[I = \frac{E}{R} = \frac{36 \ В}{3 \ Ом} = 12 \ А\]
Это понятно: если I = E/R, и мы удваиваем E, а R остается прежним, сила тока тоже должна удвоиться. Так и есть: теперь у нас сила тока 12 ампер, вместо 6 А. А что насчет мощности?
\[P = IE = (12 \ А)(36\ В) = 432 \ Вт\]
Как повышение напряжения батареи влияет на мощность?
Обратите внимание, что мощность, как мы могли догадаться, увеличилась, но она увеличилась немного больше, чем ток. Почему? Поскольку мощность является функцией напряжения, умноженного на ток, а значения напряжения и силы тока увеличились в два раза по сравнению с их предыдущими значениями, мощность увеличится в 2 х 2, или в 4 раза. Вы можете проверить это, разделив 432 Вт на 108 Вт и увидев, что соотношение между ними действительно равно 4. Снова воспользовавшись алгеброй для манипуляции формулами, мы можем взять нашу исходную формулу мощности и изменить ее для случаев, где мы не знаем одновременно и напряжение, и силу тока, а знаем только напряжение (E) и сопротивление (R):
\[Если \qquad I=\frac{E}{R} \qquad и \qquad P=IE\]
\[То \qquad P=\frac{E}{R}E \qquad или \qquad P=\frac{E^2}{R}\]
Если мы знаем только ток (I) и сопротивление (R):
\[Если \qquad E=IR \qquad и \qquad P=IE\]
\[То \qquad P=I(IR) \qquad или \qquad P=I^2R\]
Закон Джоуля и закон Ома
Историческая справка: именно Джеймс Прескотт Джоуль, а не Георг Симон Ом, первым открыл математическую связь между рассеиваемой мощностью и током через сопротивление.2R\]
Резюме
- Мощность измеряется в ваттах, которые обозначается как «Вт».
- Закон Джоуля: P = I2R; P = IE; P = E2/R
Оригинал статьи:
Теги
Закон ДжоуляЗакон ОмаМощностьОбучениеРассеиваемая мощностьСхемотехникаЭлектрический токЭлектрическое напряжениеЭлектричествоСохранить или поделиться
ЗаконОма для начинающих и новичков
Закон Ома для начинающих и новичковОсновной закон Ома
HTML от: http://www.btinternet.com/~dtemicrosystems/beginner.htm
ЧТО ЭТО. КАК И ГДЕ ПОЛУЧИТЬ ЕГО
Хотя закон Ома применим не только к резисторам — как мы увидим позже — кажется, логично включить его сейчас, так как он будет хорошей точкой отсчета для резистора подробности приведены выше.
ЧТО ТАКОЕ ЗАКОН ОМС? :
Используя диаграмму слева, закон Ома определяется как; «При условии, что температура
остается постоянным, отношение разности потенциалов (стр.г) на концах проводника
(R) к току (I), протекающему в этом проводнике, также будет постоянным ».
проповедь!
Из этого заключаем, что; Ток равен напряжению, разделенному на сопротивление (I = V / R),
Сопротивление равно напряжению, разделенному на ток (R = V / I), а напряжение равно току, умноженному на
Сопротивление (V = IR).
Важным фактором здесь является температура. Если расчеты по закону Ома должны
давать точные результаты, это должно оставаться постоянным. В «реальном» мире это почти никогда
делает, и с точки зрения новичка вам не нужно беспокоиться об этом.
более того, поскольку схемы, с которыми вы, вероятно, столкнетесь в данный момент, — и около 95%
все те, с которыми вы столкнетесь в будущем — будут работать нормально, даже если они горячие
или холодно!
ЗАКОН ОМ ПРОСТОЙ:
На рисунке 1 слева показан наиболее распространенный треугольник закона Ома.Начиная с любого раздела
треугольник, его можно читать в любом направлении — по часовой стрелке, против часовой стрелки, сверху
вниз или снизу вверх — и он всегда предоставит вам расчет, который вы
требовать.
Если рассматривать (слегка диагональные) горизонтальные линии как знаки разделения, а короткие
вертикальная линия как знак умножения, и всегда начинайте расчет с любого количества
вы ищете, т.е. «V =», «I =» или «R =» у вас будет все
возможные формулы, основанные на этом конкретном законе Ома.То есть; V = IxR, I = V / R, R = V / I. Это
должно быть очевидно, что формула работает и в обратном направлении, то есть; IxR = V, RxI = V, V / I = R
и V / R = I.
Эти объяснения могут показаться немного сложными, но их легко применить на практике. Как правило, для начинающих будет более понятен полезный пример, а не эти причудливые столы, так что поехали.
ПОЯСНЕНИЕ НА ПРИМЕРЕ:
Допустим, друг просит вас установить красную сигнальную лампу на приборную панель его / ее автомобиля.Будучи энтузиастом электроники, вы решили использовать красный светоизлучающий диод (LED),
поскольку они излучают достаточно чистый красный свет, не выделяют чрезмерного тепла
лампы накаливания, они также дешевы по сравнению с ними и выглядят высокотехнологичными!
С точки зрения принципиальной схемы расположение будет таким, как показано слева.
ОГРАНИЧИТЕЛЬ ТОКА:
Стандартные светодиоды не могут получать питание напрямую от 12 В без установки ограничения тока.
резистор включен последовательно с одним из выводов, но какое значение вы используете? Как общее правило
на практике, вашему среднему светодиоду требуется около 15 мА тока для получения приемлемого света.
выход.Учитывая это, теперь у нас есть две известные величины для использования в наших расчетах:
напряжение и ток. Используя треугольник закона Ома, требуемое сопротивление равно
рассчитывается по формуле «R = V / I», которая дает нам 12 / 0,015 = 800 Ом (см. ниже
для ‘Vf’). Не забывайте, ток измеряется в амперах.
На первый взгляд может показаться, что это проблема, поскольку 800 Ом не является стандартным значением. доступен в диапазоне E12. Однако в этом типе схемы сопротивление не критического, и ближайшего предпочтительного значения будет вполне достаточно, а именно 820 Ом.
НЕ ЗАБУДЬТЕ О «Vf»:
Все электронные компоненты демонстрируют — в большей или меньшей степени — то, что известно как
‘выбывать’. Он имеет различные сокращения в зависимости от типа компонента, к которому он
ссылается, но обычно они означают одно и то же. На самом деле это количество напряжения, которое
используется компонентом для работы. Для стандартного светодиода это значение находится в диапазоне
около 1,5 — 3 вольт, и для наших целей мы примем 2 В.
Это означает, что из ваших 12 вольт от аккумулятора 2 вольта будут израсходованы светодиодом. Сама по себе, поэтому ваш расчет закона Ома должен быть основан на 10 вольт.Истинная формула должно быть на самом деле; (12-Vf) /0.015=666.66 Ом (повторяется для математиков среди ты!). Ближайшее значение в диапазоне E12 составляет 680 Ом, поэтому в идеале это должно быть ценность для использования. В целях безопасности, когда ваши результаты заканчиваются непонятными значениями, такими как при этом всегда выбирайте ближайшее значение выше, а не следующее ниже.
РЕЗИСТОРЫ ПОСЛЕДОВАТЕЛЬНО И ПАРАЛЛЕЛЬНОВозможно «изготовление» стандартных и нестандартных номиналов резисторов на соответствовать вашим потребностям, если требуемое значение отсутствует.Это достигается подключением два или более из них параллельно, последовательно или их комбинация. Однако вам нужно заранее знать, как они взаимодействуют друг с другом в этих конфигурациях.
РЕЗИСТОРЫ СЕРИИ:
На рисунке слева показаны три последовательно включенных резистора. Это
самый простой способ получить «фабричные» значения. Формула прямой для
расчет окончательного значения; «R» = R1 + R2 + R3. Другими словами, независимо от
количества резисторов или их индивидуальных значений, окончательное значение
«R» всегда будет их суммой.Расчет по ноге изображения
работает для любого количества значений, соединенных последовательно, вы просто продолжаете добавлять их в
список других.
ПАРАЛЛЕЛЬНЫЕ РЕЗИСТОРЫ:
При параллельном соединении резисторов расчеты
сложнее. На рисунке слева показаны три параллельно включенных резистора. Мы будем
не заботиться о трех отдельных ценностях, а сосредоточиться на том, что
окончательное значение «R» будет с использованием примеров значений.Расчет у подножия
изображение работает для любого количества значений, соединенных параллельно, вы просто продолжаете добавлять их в
список других в скобках. Для наших целей предположим, что R1 составляет 47K, R2 — это
150 КБ, а R3 — 820 КБ. Формула прямой линии для окончательного значения: «R» = 1 / (
(1 / R1) + (1 / R2) + (1 / R3)).
В этой формуле есть много ненужных скобок (скобок),
и вот причина; почти для всех расчетов электроники вам нужно использовать
калькулятор, который отдает приоритет функциям умножения и деления, а также наиболее научным
калькуляторы работают именно так.К сожалению, многие «простые» калькуляторы этого не делают, поэтому
дополнительные скобки были показаны, чтобы компенсировать те, которые вычисляют цифры в
порядок их ввода. С научным калькулятором вы можете использовать упрощенный
формула прямой линии; «R» = 1 / (1 / R1 + 1 / R2 + 1 / R3).
Важно определить значения в скобках перед применением последнего Функция «1 /». В противном случае формула принимает вид 1 / R1 + 1 / R2 + 1 / R3 =? если ты попробуйте это на своем калькуляторе, используя наши примеры значений, вы, вероятно, подумаете, что у вас есть неправильный ответ (0.02916 …), а у вас нет. На самом деле у вас точно есть право ответ, ему просто не хватает последней функции «1 /».
Если в вашем калькуляторе есть «1 / X» (единица, разделенная на все, что показано в
display), затем нажмите эту кнопку сейчас. Если эта функция недоступна, поместите
результат в памяти (убедившись, что раньше там ничего не было), очистите дисплей
а затем введите «1 MR =» или другую подобную последовательность. Результат должен быть
34,29 кОм (34 290,29005 Ом), что правильно.Итак, итоговое значение всех трех
параллельно включенные резисторы — 34,29К.
На рис. 2 слева показан второй по величине часто используемый треугольник закона Ома. К этому можно подойти точно так же, как и к выше, только на этот раз он используется для расчета мощности, напряжения и тока. В объяснения здесь таковы; Ток равен мощности, деленной на напряжение (I = P / V), мощность равна Ток, умноженный на напряжение (P = VxI), и напряжение равно мощности, деленной на ток (V = P / I).
ДЕМОНСТРАЦИЯ НА ПРИМЕРЕ:
Чтобы продемонстрировать использование этого треугольника, мы применим его к обычному электрическому / электронному
компонент — трансформатор. Их характеристики обычно цитируются с точки зрения
выходное напряжение их вторичной обмотки вместе с возможной мощностью (в ВА)
это напряжение. Термин «VA» означает ватты и происходит от формулы
«Вольт на Ампер» (отсюда — ВА). Это обозначается буквой «P» в
треугольник закона Ома.
КАКОЙ ТРАНСФОРМАТОР ДЕЛАТЬ
НЕОБХОДИМОСТЬ ?
Допустим, у вас есть цепь 9 В, которая потребляет 1.5 ампер тока. Вы хотите знать, если
трансформатор с номиналом 9 В при 25 ВА будет достаточным для питания вашей цепи. Ты
уже есть две величины от трансформатора — напряжение (В) и мощность (P или
VA), и по ним вы хотите узнать, какой будет доступный ток (I).
Используя формулу «I = P / V» из треугольника, результат: 25/9 = 2,77
усилители. Таким образом, этот трансформатор подойдет для ваших нужд на 1,5 А. В целях безопасности
если цепь будет постоянно потреблять определенное количество тока, независимо от
каким может быть этот ток, тогда всегда используйте трансформатор, доступный как минимум на 50% больше
ток, чем требует ваша схема.Никогда не используйте тот, у которого «ровно достаточный» ток,
потому что он станет слишком горячим, что приведет к изменению характеристик напряжения и
текущий указан. Эти изменения сложны, и мы не будем их объяснять в этой статье.
раздел для начинающих, но будьте осторожны при выборе трансформаторов.
Напряжение, сопротивление току и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для расчета энергии энергия работа уравнение степенной закон ватт понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон омов аудио физика электричество электроника формула колесо формулы амперы ватты вольт омы косинус уравнение звуковая инженерия круговая диаграмма заряд физика мощность запись звука вычисление электротехническая формула мощность математика пи физика взаимосвязь
напряжение ток сопротивление и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для расчета энергии энергия работа уравнение мощность закон ваттс понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон Ома аудио физика электричество электричество формула tronics колесо формулы амперы ватт вольт ом уравнение косинуса звуковая инженерия круговая диаграмма заряд физика мощность звук запись вычисление электротехника формула мощность математика пи физика отношение взаимосвязь — sengpielaudio Sengpiel BerlinЭлектрический ток , Электроэнергия , Электрическое напряжение
Электричество и Электрический заряд
Наиболее распространенные общие формулы, используемые в электротехнике
Основные формулы и Расчеты ●
Соотношение физических и электрических величин (параметров)
Электрическое напряжение В , удельное сопротивление R , импеданс Z , мощность и мощность P
Вольт В , ампер A, сопротивление и импеданс Ом Ом и Вт Вт
| Номинальный импеданс Z = 4, 8 и 160002 Ом (для громкоговорителей обычно принимается сопротивление 9151). Р . Уравнение (формула) закона Ома: V = I × R и уравнение (формула) степенного закона: P = I × V . P = мощность, I или J = латиница: приток, международный ампер или интенсивность и R = сопротивление. В = напряжение, разность электрических потенциалов Δ В или E = электродвижущая сила (ЭДС = напряжение). |
| Введите любые два известных значения и нажмите «вычислить», чтобы решить для двух других. Пожалуйста, введите только два значения. |
| Используемый браузер, к сожалению, не поддерживает Javascript. Программа указана, но фактическая функция отсутствует. |
Колесо формул электротехники
| В происходит от «напряжения», а E — от «электродвижущей силы (ЭДС)». E означает также энергии , поэтому мы выбираем V . Энергия = напряжение × заряд. E = V × Q . Некоторым нравится лучше придерживаться E вместо V , так что сделайте это. Для R возьмите Z . |
| 12 самых важных формул: Напряжение В = I × R = P / I = √ ( P × R ) в вольтах В Ток I = V / = P / В = √ ( P / R ) в амперах A Сопротивление R = В / I = P / I 2 9015 V 2 / P в омах Ω Мощность P = V × I = R × I 2 2 = V 2 / R 75 Вт 75 Вт |
См. Также: Колесо формулы акустики (аудио)
| The Big Формулы мощности Расчет электрической и механической мощности (прочности) |
|
| Андр-Мари Ампре был французским физиком и математиком. Его именем названа единица измерения электрического тока в системе СИ — ампер . Алессандро Джузеппе Антонио Анастасио Вольта был итальянским физиком. Его именем названа единица измерения электрического напряжения в системе СИ — вольт . Георг Симон Ом был немецким физиком и математиком. Его именем названа единица измерения электрического сопротивления СИ, Ом . Джеймс Ватт был шотландским изобретателем и инженером-механиком. Единица измерения электрической мощности (мощности) в системе СИ, ватт , была названа его именем. |
| Мощность, как и все величины энергии, является в первую очередь расчетным значением. |
| Слово «усилитель мощности» используется неправильно, особенно в аудиотехнике. Напряжение и ток можно усилить. Странный термин «усилитель мощности» стал пониматься как усилитель, предназначенный для управления нагрузкой например, громкоговоритель. Мы называем произведение усиления по току и усилению по напряжению «усилением мощности». |
Совет: треугольник электрического напряжения В = I × R (закон Ома VIR)
Введите два значения , будет рассчитано третье значение. Треугольник мощности P = I × V (Power law PIV)
Введите два значения , будет рассчитано третье значение.
С помощью волшебного треугольника можно легко вычислить все формулы. Вы прячетесь с
пальцем значение, которое нужно вычислить. Два других значения показывают, как производить расчет.
Расчеты: Закон Ома — магический треугольник Ома
Измерение входного и выходного сопротивления
ПЕРЕМЕННЫЙ ТОК (AC) ~
В l = линейное напряжение (вольт), V p = фазное напряжение (вольт), I l = линейный ток (амперы), I p = фазный ток ( амперы)
Z = полное сопротивление (Ом), P = мощность (ватты), φ = угол коэффициента мощности, VAR = вольт-амперы (реактивные)
| Ток (однофазный): I = P / V p × cos φ | Ток (3 фазы): I = P / √3 V l × cos φ или I = P /3 V p × cos φ |
| Питание (однофазное): P = V p × I p × cos φ | Питание (3 фазы): P = √3 V l × I l × cos φ или P = √3 V p × I p × cos φ |
Полная мощность S вычисляется по Пифагору, активная мощность P и реактивная мощность Q . S = √ ( P 2 + Q 2 )
| Формулы питания постоянного тока Напряжение В, дюймов (В), вычисление из тока I дюймов (А) и сопротивления R дюймов (Ом): В (В) = I (А) × R (Ом) Мощность P в (Вт) рассчитывается исходя из напряжения В в (В) и тока I в (А): P (Вт) = В (В) × I (A) = V 2 (V) / R (Ω) = I 2 (A) R 0 (Ω) Формулы питания переменного тока Напряжение В, в вольтах (В) равно току I в амперах (А), умноженному на импеданс Z в омах (Ом): В (В) = I ( A) Z ((Ом) = (| I | × | Z |) и ( θ I + θ Z ) Полная мощность S в вольт-амперах (ВА) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A): S (VA) = V (V) I (A) = (| V | × | I |) и ( θ V — θ I ) Реальная мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A), умноженному на коэффициент мощности (cos φ ): P (Вт) = V (V) × I (A) × cos φ Реактивная мощность Q в вольт-амперах, реактивная (VAR) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A) на синус комплексного фазового угла мощности ( φ ): Q (VAR) = V (V) × I (A) × sin φ Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного фазового угла мощности ( φ ): PF = | cos φ | |
Фактический коэффициент мощности, а не обычный коэффициент смещаемой мощности 50/60 Гц
| Определения электрических измерений | ||
| Кол-во | Имя | Определение |
| частота f | герц (Гц) | 1 / с |
| усилие F | ньютон (Н) | кг · м / с² |
| давление p | паскаль (Па) = Н / м² | кг / м · с² |
| энергия E | рабочий джоуль (Дж) = N · м | кг · м² / с² |
| мощность P | ватт (Вт) = | Дж / скг · м² / с³ |
| электрический заряд Q | кулон (Кл) = A · с | А · с |
| напряжение В | вольт (В) = Вт / д | кг · м² / A · сек³ |
| ток I | ампер (А) = Q / с | A |
| емкость C | фарад (Ф) = C / V = A · с / В = с / Ом | A² · с 4 / кг · m² |
| индуктивность L | генри (H) = Wb / A = V · s / A | кг · м² / A² · s² |
| сопротивление R | Ом (Ом) = В / А | кг · м²A² · s³ |
| проводимость G | сименс (S) = A / V | A² · s³ / кг · m² |
| магнитный поток Φ | Вебер (Wb) = V · с | кг · м² / A · с² |
| плотность потока B | тесла (T) = Вт / м² = V · с / м² | кг / А · с² |
| Поток электрического заряда Q упоминается как электрический ток I. Сумма начисления за единицу времени изменение электрического тока. Ток протекает с постоянным значением I. в течение времени t , он переносит заряд Q = I × t . Для временно постоянной мощности соотношение между зарядом и током: I = Q / t или Q = I × t. Благодаря этой взаимосвязи, основные единицы усилителя и второй кулон в Установлена Международная система единиц.Кулоновскую единицу можно представить как 1 C = 1 A × s. Заряд Q , (единица измерения в ампер-часах Ач), ток разряда I , (единица измерения в амперах A), время t , (единица измерения в часах h). |
В акустике имеется « Акустический эквивалент закона Ома »
Соотношение акустических размеров, связанных с плоскими прогрессивными звуковыми волнами
Преобразование многих единиц, таких как мощность и энергия
префиксы | длина | площадь | объем | вес | давление | температура | время | энергия | мощность | плотность | скорость | ускорение | сила
[начало страницы]
Калькулятор мощности
Калькулятор энергопотребления: рассчитывает электрическую мощность / Напряжение / Текущий / сопротивление.
Калькулятор мощности постоянного тока
Введите 2 значений , чтобы получить другие значения, и нажмите Рассчитать кнопка:
Расчет мощности постоянного тока
Расчет напряжения (В) по току (I) и сопротивлению (R):
В (В) = I (А) × R (Ом)
Расчет комплексной мощности (S) из напряжения (В) и тока (I):
P (W) = V (V) × I (A) = V 2 (V) / R (Ω) = Я 2 (А) × R (Ом)
Калькулятор мощности переменного тока
Введите 2 величины + 2 фазовых угла , чтобы получить другие значения, и нажмите кнопку Calculate :
Расчет мощности переменного тока
Напряжение V в вольтах (В) равно току I в амперах (А), умноженному на импеданс Z в омах (Ом):
V (V) = I (A) × Z (Ω) = (| I | × | Z |) ∠ ( θ I + θ Z )
Комплексная мощность S в вольтах (ВА) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A):
S (VA) = V (V) × I (A) = (| V | × | I |) ∠ ( θ V — θ I )
Реальная мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A), умноженному на коэффициент мощности (cos φ ):
P (W) = V (V) × I (A) × cos φ
Реактивная мощность Q в вольт-амперах, реактивная (VAR) равна напряжению V в вольтах (V), умноженному на ток I в амперах (A), и умноженному на синус комплексного фазового угла мощности ( φ ):
Q (VAR) = V (V) × I (A) × sin φ
Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного фазового угла мощности ( φ ):
PF = | cos φ |
Калькулятор энергии и мощности
Введите 2 значения , чтобы получить другие значения, и нажмите кнопку Рассчитать :
Расчет энергии и мощности
Средняя мощность P в ваттах (Вт) равна потребляемой энергии E в джоулях (Дж), деленной на период времени Δ t в секундах (с):
P (Ш) = E (Дж) / Δ т (с)
Электроэнергия ►
См. Также
| В четырех таблицах ниже вы можете ввести два из четырех факторов закона Ома.Это Мощность (P) или (Вт), измеренная в ваттах, напряжение (V) или (E), измеренная в вольтах, , ток или сила тока (I), измеренная в ампер, ( ампер ), и сопротивление (R), измеренное в Ом . Необходимый коэффициент будет рассчитан для вас, когда вы нажмете кнопку «Рассчитать» для этой таблицы. Хотя это и не является частью первоначальной теории, в более поздние годы мы также относили коэффициент мощности к Ому. Мощность обычно обозначается (Вт) и измеряется в Вт .Формула, обычно приводимая для мощности: Для исходных расчетов закона Ома щелкните здесь . Чтобы проверить цветовую кодировку резисторов, используйте нашу таблицу цветовых кодов резисторов и калькулятор .Этот конвертер требует использования Javascript активных браузеров.
| ||||||||||||||||||
Что такое закон Ома? | Fluke
Закон Ома — это формула, используемая для расчета взаимосвязи между напряжением, током и сопротивлением в электрической цепи.
Для изучающих электронику закон Ома (E = IR) столь же фундаментально важен, как уравнение относительности Эйнштейна (E = mc²) для физиков.
E = I x R
Если прописано, это означает напряжение = ток x сопротивление , или вольт = амперы x ом , или В = A x Ω .
Названный в честь немецкого физика Георга Ома (1789-1854), закон Ома определяет ключевые величины, действующие в цепях:
| Количество | Закон Ома символ | Единица измерения (аббревиатура) | Роль в схемы | На случай, если вам интересно: |
|---|---|---|---|---|
| Напряжение | E | Вольт (В) | Давление, которое запускает поток электронов | E = электродвижущая сила (старая школа) |
| Ток | I | Ампер, ампер (A) | Скорость потока электронов | I = интенсивность |
| Сопротивление | R | Ом (Ом) | Буква 21 Ом | 902 omega
Если известны два из этих значений, технические специалисты могут перенастроить закон Ома, чтобы вычислить третье.Просто измените пирамиду следующим образом:
Если вы знаете напряжение (E) и ток (I) и хотите узнать сопротивление (R), вытяните крест-накрест R в пирамиде и вычислите оставшееся уравнение (см. Первое или дальнее слева, пирамида вверху).
Примечание: Сопротивление нельзя измерить в рабочей цепи, поэтому закон Ома особенно полезен, когда его нужно вычислить. Вместо того, чтобы отключать цепь для измерения сопротивления, технический специалист может определить R, используя вышеуказанный вариант закона Ома.
Теперь, если вы знаете напряжение (E) и сопротивление (R) и хотите узнать ток (I), вытяните X-I и вычислите оставшиеся два символа (см. Среднюю пирамиду выше).
И если вы знаете ток (I) и сопротивление (R) и хотите знать напряжение (E), умножьте нижние половины пирамиды (см. Третью или крайнюю правую пирамиду выше).
Попробуйте несколько примеров расчетов на основе простой последовательной схемы, которая включает только один источник напряжения (аккумулятор) и сопротивление (свет).В каждом примере известны два значения. Используйте закон Ома для вычисления третьего.
Пример 1: Напряжение (E) и сопротивление (R) известны.
Какой ток в цепи?
I = E / R = 12 В / 6 Ом = 2 А
Пример 2: Напряжение (E) и ток (I) известны.
Какое сопротивление создает лампа?
R = E / I = 24 В / 6 А = 4 Ом
Пример 3: Ток (I) и сопротивление (R) известны. Какое напряжение?
Какое напряжение в цепи?
E = I x R = (5A) (8Ω) = 40 В
Когда Ом опубликовал свою формулу в 1827 году, его ключевым выводом было то, что величина электрического тока, протекающего через проводник, прямо пропорциональна приложенному напряжению. в теме.Другими словами, требуется один вольт давления, чтобы протолкнуть один ампер тока через один ом сопротивления.
Что проверять с помощью закона Ома
Закон Ома можно использовать для проверки статических значений компонентов схемы, уровней тока, источников напряжения и падений напряжения. Если, например, измерительный прибор обнаруживает значение тока, превышающее нормальный, это может означать, что сопротивление уменьшилось или что напряжение увеличилось, вызывая ситуацию высокого напряжения. Это может указывать на проблему с питанием или цепью.
В цепях постоянного тока (dc) измерение тока ниже нормального может означать, что напряжение снизилось или сопротивление цепи увеличилось. Возможные причины повышенного сопротивления — плохие или неплотные соединения, коррозия и / или поврежденные компоненты.
Нагрузки в цепи потребляют электрический ток. Нагрузки могут быть любыми компонентами: небольшими электрическими устройствами, компьютерами, бытовой техникой или большим двигателем. На большинстве этих компонентов (нагрузок) есть паспортная табличка или информационная наклейка.На этих паспортных табличках указаны сертификаты безопасности и несколько ссылочных номеров.
Технические специалисты обращаются к заводским табличкам на компонентах, чтобы узнать стандартные значения напряжения и тока. Во время тестирования, если технические специалисты обнаруживают, что обычные значения не регистрируются на их цифровых мультиметрах или токоизмерительных клещах, они могут использовать закон Ома, чтобы определить, какая часть цепи дает сбой, и, исходя из этого, определить, в чем может заключаться проблема.
Основы науки о схемах
Цепи, как и вся материя, состоят из атомов.Атомы состоят из субатомных частиц:
- Протоны (с положительным электрическим зарядом)
- Нейтроны (без заряда)
- Электроны (с отрицательным зарядом)
Атомы остаются связанными силами притяжения между ядром атома и электронами в его внешняя оболочка. Под воздействием напряжения атомы в цепи начинают преобразовываться, и их компоненты проявляют потенциал притяжения, известный как разность потенциалов. Взаимно привлеченные свободные электроны движутся к протонам, создавая поток электронов (ток).Любой материал в цепи, ограничивающий этот поток, считается сопротивлением.
Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.
Статьи по теме
Electric Energy Equation
Количество электроэнергии, потребляемой электрической энергией, можно легко рассчитать, а также можно рассчитать стоимость электроэнергии, используемой для конкретного прибора
Расчет электроэнергии
Количество электроэнергии, передаваемой прибору, зависит от его мощности и продолжительности включения.Количество переданной электрической энергии от сети измеряется в киловатт-часах, кВтч. Одна единица — 1 кВтч.
Формула электрической энергии
E = P × t
- E — переданная энергия в киловатт-часах, кВтч
- P — мощность в киловаттах, кВт
- T — время в часах, ч.
Обратите внимание, что мощность здесь измеряется в киловаттах, а не в обычных ваттах. Чтобы преобразовать Вт в кВт, необходимо разделить на 1000.
Например, 1000 Вт = 1000 ÷ 1000 = 1 кВт.
Также обратите внимание, что время здесь измеряется в часах, а не в секундах. Чтобы перевести секунды в часы, нужно разделить на 3600.
Например, 7200 с = 7200 ÷ 3600 = 2 часа.
Закон Ома
Наиболее важное описание электрической энергии — закон Ома. В нем говорится, что
«При постоянной температуре ток через проводник прямо пропорционален разности потенциалов в точках»
т.е.V α I
А еще это можно записать как V = IR
Где R — сопротивление проводника
Формула для расчета мощности от электрической энергии
Формула, связывающая энергию и мощность:
Энергия = Мощность x Время.
Единица энергии — джоуль, единица мощности — ватт, единица времени — секунда.
Если мы знаем мощность прибора в ваттах и сколько секунд оно используется, мы можем вычислить количество джоулей электрической энергии, которые были преобразованы в другую форму вылета.
Например. Если лампу на 40 ватт включить на один час, сколько джоулей электрической энергии было преобразовано лампой?
Энергия (Вт) = Мощность x Время
Энергия = 40 x 3600
= 14 400 джоулей
Примеры электроэнергии
Вычислите количество тепла, выделяемого электрическим утюгом с сопротивлением 30 Ом и потребляющим ток 3 ампера при включении в течение 15 секунд.
Энергия = Мощность x Время
Мощность = I2R
= 32 * 30
= 270 Вт
Энергия = Мощность x Время
= 270 х 15
= 4050 джоулей
Важные факты, касающиеся уравнений электроэнергии
- Мы платим за энергию (не за заряд, ток или напряжение).
- Электроэнергетические компании используют внесистемную единицу, кВтч, для расчета наших счетов.
Электрическая энергия определяется как общая выполненная работа или энергия, поставленная источником ЭДС. в поддержании тока в электрической цепи в течение заданного времени:
Электрическая энергия = электрическая мощность × время = P × t.
Таким образом, формула для электрической энергии имеет вид:
Электрическая энергия = P × t = V × I × t = I2 × R × t = V2t / R.
- S.I единицей электрической энергии является джоуль (обозначается Дж), где 1 джоуль = 1 ватт × 1 секунда = 1 вольт × 1 ампер × 1 секунда.
- Коммерческой единицей электроэнергии является киловатт-час (кВтч), где 1 кВтч = 1000 Втч = 3,6 × 106Дж = одна единица потребляемой электроэнергии.
- Количество единиц потребляемой электроэнергии равно n = (общая мощность × время в часе) / 1000.
- Стоимость потребления электроэнергии в доме = нет. единиц потребленной электрической энергии × количество на единицу электрической энергии.
Электроэнергия прочие
Электрические формулы
Общие электрические единицы, используемые в формулах и уравнениях:
- Вольт — единица электрического потенциала или движущей силы — потенциал требуется для передачи одного ампера тока через один ом сопротивления
- Ом — единица сопротивления — один ом — это сопротивление, обеспечиваемое прохождению одного ампера при подаче одного вольт
- Ампера — единицы тока — один ампер — это ток, который один вольт может передать через сопротивление в один ом
- Ватт — единица электрической энергии или мощности — один ватт равен произведению одного ампера на один вольт — один ампер тока, протекающего под действием силы одного вольта, дает один ватт энергии
- вольт-ампер — произведение вольт и ампер как показывают вольтметр и амперметр — в системах постоянного тока вольт-ампер равен ваттам или передаваемой энергии — в системах переменного тока — объем ts и амперы могут быть или не быть на 100% синхронными — при синхронности вольт-амперы равны ваттам на ваттметре — когда несинхронные вольт-амперы превышают ватты — реактивная мощность
- киловольт-ампер — один киловольт-ампер — кВА — равен 1000 вольт-ампер
- Коэффициент мощности — отношение ватт к вольт-амперам
Электрический потенциал — закон Ома
Закон Ома может быть выражен как:
U = RI (1a)
= P / I (1b)
U = (PR) 1/2 (1c)
Скачать и распечатать Закон Ома
Электрический ток — Закон Ома
I = U / R (2a)
I = P / U (2b)
I = (P / R) 1/2 (2c)
Электрическое сопротивление — закон Ома
R = U / I (3a)
R = U 2 / P (3b)
R = P / I 2 (3c)
Пример — закон Ома
A 12-вольтовая батарея подает питание с сопротивлением 18 Ом .
I = (12 В) / (18 Ом )
= 0,67 (A)
Электроэнергия
P = UI (4a) 900
P = RI 2 (4b)
P = U 2 / R (4c)
где
P = мощность (Вт, Вт, Дж / с )
U = напряжение (вольт, В)
I = ток (амперы, А)
R = сопротивление (Ом, Ом)
Скачать и распечатать закон Ома
Скачать и распечатать Закон Ома
Электроэнергия
Электроэнергия — это мощность, умноженная на время:
W = P t (5)
whe re
Вт = энергия (Вт, Дж)
t = время (с)
Альтернатива — мощность может быть выражена
P = Вт / т (5b)
Мощность потребление энергии потреблением времени.
Пример — потеря энергии в резисторе
Батарея 12 В подключена последовательно с сопротивлением 50 Ом . Мощность, потребляемая резистором, может быть рассчитана как
P = (12 В) 2 / (50 Ом)
= 2,9 Вт
Энергия, рассеиваемая за 60 секунд , может быть рассчитана
Вт = (2,9 Вт) (60 с)
= 174 Вт, Дж
= 0.174 кВт
= 4,8 10 -5 кВтч
Пример — электрическая плита
Электрическая плита потребляет 5 МДж энергии от источника питания 230 В при включении в 60 минут .
Номинальная мощность — энергия в единицу времени — печи может быть рассчитана как
P = (5 МДж) (10 6 Дж / МДж) / ((60 мин) (60 с / мин))
= 1389 Вт
= 1.39 кВт
Ток можно рассчитать
I = (1389 Вт) / (230 В)
= 6 ампер
Электродвигатели
КПД электродвигателя
μ = 746 P / P input_w (6)
где
μ = КПД
P л.
