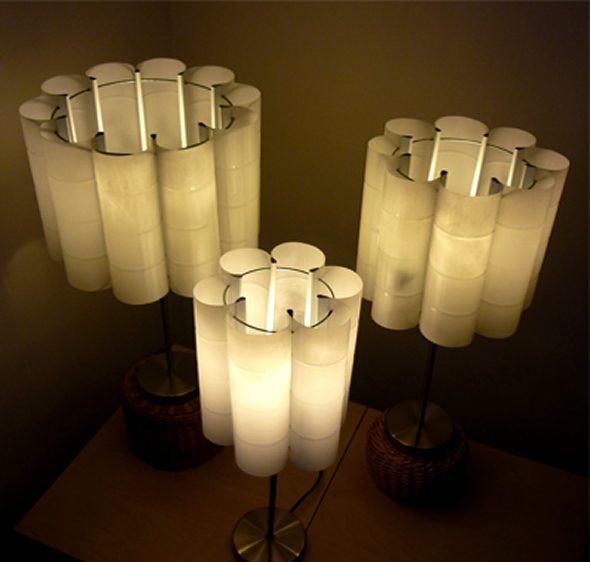

люстра из пластиковых бутылок

Современный мир без пластика никуда, он настолько прочно вошел в нашу жизнь, что тяжело представить, как без него раньше то обходились. Но это благо цивилизации стало бичом экологии. Поэтому вторичное использование тех же пластиковых бутылок, дело нужное и, безусловно полезное.



Если пересмотреть хотя бы то, что выложено в Интернете, только удивляешься безмерной фантазии любителей ручных поделок. Но в этой статье мы рассмотрим, какие можно сделать светильники из пластиковых бутылок своими руками. Вот как вам хотя бы эта необычная люстра, которая на фото?

 Для того, чтобы сделать эту превосходную люстру, понадобится несколько пустых бутылок от кока-колы и других безалкогольных напитков. Сначала необходимо вырезать листья из пластиковых бутылок в разных цветах. После этого сделайте рисунок листьев  паяльником.

Приклеить готовые кусочки пластика к проводам, чтобы имитировать покрытые листвой ветви. Придайте сферическую форму с зазором, и закрепить провода покрытые листвой. Подключите светодиодные лампы в середине сферы и фантастическая люстра готова.
Источник cupcakepedia.com

Можно выбрать вариант и попроще, например такие светильники из пластиковых бутылок прекрасно подойдут для кухни или прихожей.
В качестве материала для абажура подойдет верхняя часть пятилитровой бутылки, если ее еще покрасить, как показано ниже на фотографии, получится почти магазинный плафон. Кстати, их можно повесить на разных уровнях и конфигурацию крепления выбрать по своему усмотрению.

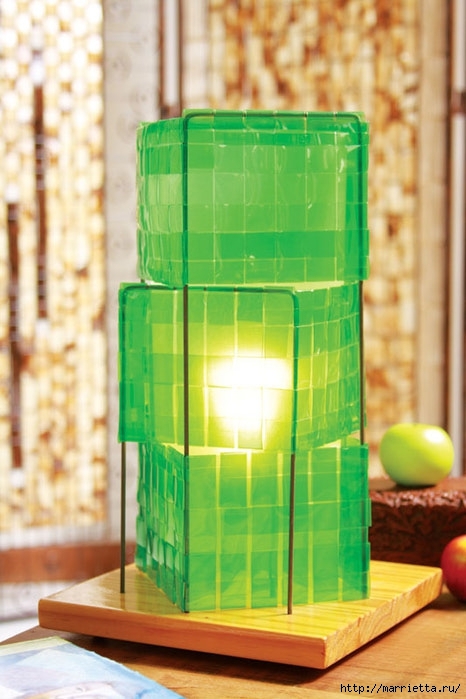

Настольная лампа из пластиковой бутылки



Чтобы сделать такую настольную лампу из пластиковой бутылки, понадобится еще пластиковая бутылка из-под шампуня или типа этого, полимерная глина и набор красок для стеклянных поверхностей. Не сказал бы, что лампу сделать очень просто, зато посмотрите какая красота, по-моему она стоит некоторых усилий. Главное, что все это делается своими руками, и затраты не такие уж и большие, и заметьте, это будет эксклюзивная вещь, ручная работа и неважно, что сделано из пластиковой бутылки. Изготовление можно разделить на два этапа. На первом подбираем бутылку, подойдет пятилитровая, обрезаем по размеру, придаем форму, наносим полимерную глину и раскрашиваем. На пошаговых фотографиях два изображения с лампами, с которых брали пример для рисунка. Вы, конечно, можете выбрать любой другой, какой вам нравится.

•

На втором этапе делаем нижнюю часть, основание лампы. Крепим бутылку от шампуня, или какую найдете, к вырезанной подставке из фанеры. Запускаем в отверстия провод, крепим гайками и все это дело закладываем полимерной глиной. Затем красим, можно как в данном случае, под металл. В верхней части над лампочкой сделайте вот такую конструкцию, как на предпоследнем фото, тогда не понадобится никаких дополнительных крепежей. Сверху лампа будет закрываться колпачком, его тоже можно сделать из глины. Пожалуй, все, эксклюзивная лампа готова.

•

Источник фото rukamade. ru

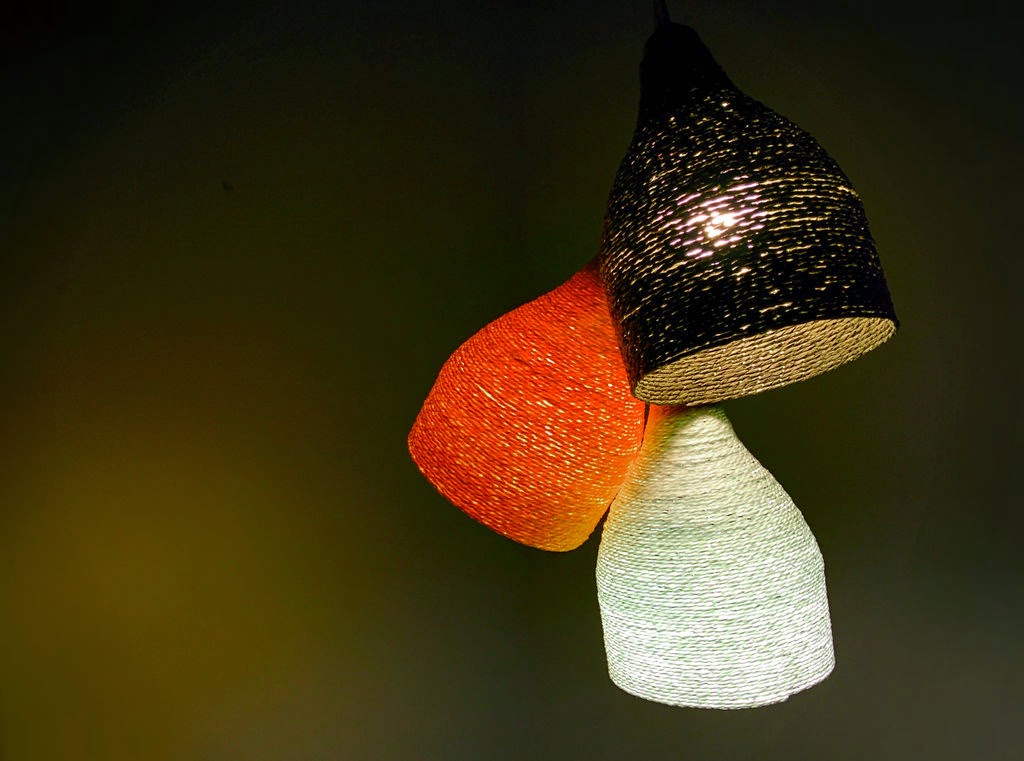

Оригинальный абажур из пластиковой бутылки



Все можно сделать гораздо проще, например вот так. Немного краски, фантазии и готово. Ниже на картинках от руки, просто и доступно нарисовано, как можно сделать такую лампу.









Источник фото creativehozz.blogspot.com

Если у вашей лампы разбился абажур, вы его можете заменить таким «букетом», сделанным из пластиковых бутылок.

Декоративная люстра своими руками

А как вам такая оригинальная люстра с использованием донышек от пластиковых бутылок? Конечно, своими руками здесь сделана только декоративная часть, но идея впечатляет. Не дешевый вариант, надо будет купить люстру с круглым пластиковым абажуром и постараться его не испортить, но искусство требует жертв.
Вот так это будет выглядеть.

Основная декоративная деталь, днища пластиковых бутылок, их понадобится много. Вырезаете по нижним ребрам жесткости

Паяльником делаете отверстия и насаживаете на деревянные палочки. Пластик застывает быстро, поэтому для надежности можно добавить суперклея.



















Наносите разметку на пластиковом шаре, также паяльником делаете отверстия и вставляете палочки с пластиковыми «лепестками». Надо быть очень аккуратными с паяльником, чуть передержите, дырка получится больше, чем надо, в этом случае можете обернуть конец штыря изолентой и зафиксировать клеем. В общем, наберитесь терпения.





















Материал с сайта www.home-dzine.co.za



Ночник из пластиковой бутылки



Для такого изделия нам понадобится светодиодная лампочка с патроном и пластиковая бутылка. Сделать ночник из пластиковой бутылки не сложно, никакого инструмента не понадобится, только наждачка, шило и ножницы. Дальше смотрите пошаговые фото, на последнем показано, как можно раскрасить ночник.

•

Фотографии с сайта handmade. jofo.ru



Романтический фонарь из пластиковой бутылки



Согласитесь, такой уличный светильник очень неплохо будет смотреться в вечернем саду или около дорожки на даче. Между тем этот романтический фонарь сделан из пластиковой бутылки и других прозаических материалов, которые есть в каждом доме. Основное, это найти свечу таблетку в металлической гильзе, а черенок от лопаты, резиновые кольца, которые можно сделать из велосипедной шины и пустая пластиковая бутылка от шампуня вообще не проблема. А дальше смотрите на пошаговых фото, как из всех этих вещей сделать такую красоту.



•

Источник фото eurosamodelki. ru



Маленький светильник из пластиковой бутылки и CD-диска



CD-диски, еще одна вещь, которых стало слишком много, но и им можно найти достойное примение. В сочетании с пластиковой бутылкой можно сделать вот такой симпатичный светильник. Как говорится, дешево и сердито. Всего то нужно немного поработать ножницами, вырезать из пластиковой бутылки симпатичные цветочки, гарячим феном придать им форму, сам диск разукрасить красками, прикрепить диоды и приклеить к диску цветок. Сзади прикрепите коробочку для проводов и батарейки.

•

источник фото : www.pro100m2.ru



Оригинальная люстра из пластиковых ложек



Фотографию этой люстры вы уже наверняка видели в интернете, примечательная вещь.

Если посмотреть инструкцию, оказывается, ее так уж и сложно сделать своими руками. Особенно радует, что такое изделие практически ничего не будет стоить, наверняка у каждого найдется лампа с кабелем и большая пластиковая бутыль, разве что придется разорится на упаковку пластиковых ложек. А дальше смотрите на пошаговых фото, работа, конечно, нудная, клеить ложки к бутылки, но зато результат того стоит.

•

Источник фотографий FutureNow.su



Подборка из 50 фотографий светильников из пластиковых бутылок

•



Другие материалы в этой категории: Цветы из пластиковых бутылок, пошаговое фото, мастер-классы, 500+ фото »

Светильник из бутылки своими руками: оригинальные идеи

Хотите добавить необычные нотки своей беседке или балкону и сделать обстановку в спальне более интимной? Светильник из бутылки своими руками с легкостью преобразит интерьер любой комнаты. Только представьте как приятно сидеть ночью в кресле, наслаждаясь звездами, в окружении полумрака. Посмотрите фото светильников, сделанных из бутылок, и вдохновитесь данной идеей.



Светильник из пластиковой бутылки своими руками: бутылочный плющ

Все мы знаем, что плетение — довольно долгое и трудное занятие. Куда легче изготовить из пластиковой бутылки цветы и лепестки. А самое главное — результат получается не менее красивым. Конечно, придется проявить терпение, ведь для одного светильника из пластиковой бутылки придется изготовить до сотни разных элементов, но результат того стоит! Данный светильник лучше всего делать из зеленых, желтых и прозрачных пластиковых бутылок.

Сам процесс изготовления следующий:

1. Отрежьте от бутылки горлышко и дно, а для работы оставьте середину.

2. Вырежьте из нее лепестки одного размера (или разного) — по желанию. Чтобы процесс шел быстрее, можно сначала вырезать овал, из которого впоследствии сделать лепесточки с помощью маникюрных ножниц.

3. Оплавьте все детали с помощью паяльника либо над свечой. Когда все детали изготовлены, сделайте у каждой из них маленькое отверстие у основания (поможет в этом деле раскаленное шило).

4. На каждом листочке нацарапайте или нарисуйте акриловой краской прожилки (для более естественного вида).

5. Теперь сформируйте веточки, закрепляя лепесточки к проволоке. Готовые ветки соедините с обрезанным горлышком так, как считаете нужным.

6. Провод проденьте через горлышко, после чего закрепите цоколь с лампочкой. Наш симпатичный светильник из пластиковой бутылки готов! Можно включать свет и наслаждаться полученным результатом.

Маленький светильник из бутылки своими руками

Такой светильник совсем нетрудно сделать, однако выглядит он весьма оригинально и необычно. Для изготовления нам понадобятся: обычный CD-диск, любые краски и пластиковая бутылка. Все эти вещи найдутся дома у каждого человека.

Итак, мы расскажем вам как сделать оригинальный светильник из бутылки своими руками. Процесс изготовления этого симпатичного светильника такой:

1. Вырезать из пластиковой бутылки цветочки нужного размера.

2. Придать им форму с помощью горячего фена.

3. На диске красками нарисовать основание цветочка.

4. Прикрепить к светильнику диоды.

5. Наклеить цветок на диск.

6. Прикрепить сзади коробочку для проводов и батарейки.

Ваш светильник готов! Наслаждесь сами его необычной красотой и удивляйте ваших гостей.

Необычный светильник из стеклянной бутылки

Данный светильник получается особенно красивым и добавляет волшебного настроения в любую вашу комнату: будь то гостиная или спальня. Такой светильник лучше всего включать в темном помещении, чтобы он максимально проявил себя. Итак, как же сделать светильник из бутылки вина своими руками?

1. Нужно выбрать подходящие бутылки. Их должно быть несколько, чтобы общая картина выглядела еще более оригинально. Постарайтесь найти одинаковые емкости, ведь это сделает композицию целостной.

2. Теперь следует снять наклейку с бутылки и вымыть ее горячей водой.

3. Дальше стоит промыть бутылку как снаружи, так и внутри, и дать ей полностью высохнуть.

4. Теперь нужно наметить куда будут проходить провода (лучше всего просверлить дырку возле дна бутылки).

5. Приготовьте инструмент, с помощью которого вы будете делать отверстие. Так, идеальным вариантом будет алмазная коронка.

6. Лепим из глины лепешку и накладываем на наше будущее отверстие. Когда вы будете сверлить, время от времени подливайте на глину немного воды (это не даст бутылке сильно нагреться).

7. Как только вы просверлили отверстие, уберите глину и опять вымойте бутылку.

8. Сделайте острые края более гладкими с помощью наждачной бумаги, чтобы в дальнейшем не пораниться, а также не повредить провода.

9. Поместите внутрь бутылки гирлянды таким образом, чтобы штекер выходил из отверстия, которые мы сделали.

10. По желанию можно установить специальную прокладку в отверстие для закрепления проводов. Наш светильник готов! Теперь остается только включить в розетку и любоваться полученным результатом. По мере необходимости можно расправить гирлянду внутри бутылки тоненькой палочкой.

Предалагаем вашему вниманию для большего вдохновения ещё несколько фото на которых изображены светильники из бутылок своими руками.

После увиденной красоты у вас больше не возникнет вопрос: «Как сделать светильник из бутылки своими руками?» . Если вы хотите ещё больше идей и вдохновения по созданию светильников своими руками, то читайте об этом в другой нашей статье.

Как превратить использованные пластиковые бутылки в мансардные и уличные фонари

Светильники из использованных пластиковых бутылок Литр света

В 1880 году Томас Эдисон запатентовал лампочку, сделанную из стеклянной трубки и хлопковой нити. Это была грубая конструкция, но она работала, и через несколько лет лампа Эдисона стала неотъемлемой частью гостиных по всей Америке.

В 2002 году у бразильского механика Альфреда Мозера был свой собственный момент озарения, связанный со старой бутылкой из-под кока-колы и ложкой отбеливателя. Его импровизированная лампочка теперь освещает дома в развивающихся странах.

Вы можете сделать его самостоятельно дома: просто наполните прозрачную бутылку водой, добавьте немного отбеливателя, чтобы предотвратить рост водорослей в бутылке, и прорежьте дыру в крыше, а затем вставьте бутылку в отверстие. Убедитесь, что вы заделали все трещины, чтобы крыша не протекала, и дайте солнцу светить внутрь.

Солнечная бутылка Cmglee

Вода в бутылке преломляет солнечный свет, позволяя самодельному световому люку светиться так же ярко, как обычная лампочка накаливания. — но за небольшую часть стоимости и без использования электричества. Во многих частях мира семьи живут в плотно заселенных домах без окон с крышами из гофрированного железа и без доступа к электричеству. Изобретение Мозера может освещать эти дома днем, позволяя мужчинам и женщинам работать, готовить и даже выращивать продукты в помещении.

Филиппинский предприниматель Иллак Диас взял эту идею на вооружение. Он управляет проектом под названием «Литр света», который учит добровольцев делать солнечные фонари. На данный момент организация установила около полумиллиона светильников в более чем дюжине стран при поддержке Государственного департамента США и PepsiCo.

Женщина наслаждается естественным светом, преломленным водой в бутылке. Литр Света

Диас происходит из семьи знаменитостей — его тетя, Глория Диас, была первой Мисс Вселенная, приехавшей из Филиппин. Иллак Диас провел несколько лет в семейном бизнесе, работая моделью и актером, прежде чем поступить в аспирантуру Массачусетского технологического института и Гарварда, чтобы изучать городское планирование и государственную политику. Вскоре после этого он основал Liter of Light.

Первое испытание для организации произошло после тайфуна Хайян. Диас установил солнечные фонари в районах, опустошенных ураганом, и обучил добровольцев самостоятельно собирать фонари. Он видит в самодостаточности ключ к устойчивости.

«Что, если я смогу обучить армию производителей солнечной энергии, инженеров по солнечной энергии?» — спросил Диаз в TEDx Talk. Он объяснил, что когда случается бедствие, местные жители могут создавать солнечные фонари из пожертвованных деталей или материалов, доступных на месте. Лампы из пластиковых бутылок безопаснее свечей и дешевле ламп накаливания, которые, конечно же, требуют электричества.

Liter of Light также обучает людей создавать фонари на батарейках, которые продолжают работать после наступления темноты. Сборка проста: подключите небольшую солнечную панель к старой батарее, а затем используйте эту батарею для питания высокоэффективного светодиодного фонаря. Поместите этот светодиод в пластиковую бутылку и вуаля! У вас есть уличный фонарь. Диас сообщает о снижении преступности, когда были установлены лампы.

Уличный фонарь из бутылки из-под газировки Литр света

Повышение температуры вызовет больше штормов, подобных тайфуну Хайян. Человечество должно быть более устойчивым перед лицом стихийных бедствий. Им нужно будет делать больше с меньшими затратами — производить больше инструментов с меньшими ресурсами и генерировать больше света с меньшими затратами энергии.

«Будущее солнечной энергетики… передать ее в руки всем, передать ее в руки людям, которые могут решать свои собственные проблемы», — сказал Диас в своем выступлении на TEDx Talk. «Маленькие вещи, помноженные на миллионы, станут величайшей солнечной революцией из всех».

Джереми Дитон пишет для Nexus Media, синдицированной новостной ленты, освещающей вопросы климата, энергетики, политики, искусства и культуры. Вы можете следить за ним на @deaton_jeremy.

Лампа на солнечной батарее своими руками | Hackaday.io

Пластик составляет 85% морского мусора и предупреждает, что к 2040 году объемы пластикового загрязнения, попадающего в морские районы, почти утроятся, что приведет к попаданию в океан 23-37 миллионов метрических тонн пластиковых отходов в год. Это означает около 50 кг пластика на метр береговой линии по всему миру.

Последствия вышеуказанной проблемы:
1. Загрязнение пластиком угрожает безопасности и качеству пищевых продуктов, здоровью человека и прибрежному туризму, а также способствует изменению климата.
2. Морские виды проглатывают пластиковый мусор или запутываются в нем, что приводит к серьезным травмам и смерти.
Основная цель этого проекта — повторное использование тонн пластиковых бутылок, которые выбрасываются в мусор.

Основная концепция лампы из бутылок на солнечных батареях «Сделай сам» преследует две цели:

1. Для предотвращения отходов путем повторного использования и вторичной переработки пластиковых бутылок из-под воды и безалкогольных напитков, которые выбрасываются и еще больше загрязняют планету.

2. Сделать бесплатные фонари на солнечных батареях доступными для всех.

Детали

Я разработал эту лампу, вдохновившись бутылкой Мозера, которую изобрел бразильский механик Альфредо Мозер. Идея заключается в том, что прозрачные пластиковые бутылки из-под напитков, наполненные водой и отбеливателем, можно закрепить на крыше неосвещенного здания, чтобы преломлять солнечный свет по комнате.

В 2011 году Иллак Диас использовал технологию Мозера, чтобы запустить проект Liter Of Light (MyShelter Foundation), который использовал массовую модель для обеспечения освещения в больших масштабах. Программа использует партнеров по всему миру для снижения затрат, используя переработанные пластиковые бутылки и материалы местного производства. Программа также поддерживает местных предпринимателей, предоставляя финансовые стимулы местным жителям, которые собирают и устанавливают светильники.

Лампа-бутылка Moser проста и недорога, но имеет ограничения. Он работает только в дневное время. Поэтому я разработал крышку от солнечной батареи, которая может обеспечивать свет ночью. Объединив концепцию бутылки Мозера и мою крышку от бутылки с солнечной батареей, можно сделать мощную лампу.

Преимущества:

1. Повторное использование пластиковых бутылок может значительно снизить загрязнение окружающей среды, выбросы парниковых газов и потребление энергии.
2. Использование солнечной лампы снизит уровень загрязнения местного воздуха и сэкономит энергию.
3. Он может предоставить доступ к солнечным лампам по доступной цене широкому кругу людей, живущих в отдаленных деревнях, которые лишены доступа к чистой энергии.
4. Он также стал альтернативной бизнес-моделью с потенциалом укрепления сельской экономики в целом за счет создания возможностей для получения средств к существованию на основе технологий.

Работа бутылки Мозера:

Работает за счет преломления световых лучей из-за различных сред, воздуха и воды. Преломляя солнечный свет, он излучает свет на 360 градусов по комнате с эквивалентной световой мощностью лампочки 55 Вт. Он прослужит 5 лет без обслуживания и без замены воды. Хлор предотвращает рост микроорганизмов и поддерживает прозрачность воды.

Если вы хотите узнать больше об этом, вы можете просмотреть хороший исследовательский журнал. Он прикреплен в разделе файлы.

Изображение предоставлено: — Believe.earth

Как работает солнечная лампа:

Солнечная панель получает солнечный свет и преобразует его в электрическую энергию. Плата контроллера заряжает батарею в дневное время и управляет светодиодом в ночное время.

Солнечная лампа может рассматриваться как автономная солнечная фотогальваническая система (SPV) и состоит из четырех основных компонентов:
1.  Солнечная панель:  Преобразование солнечной энергии в электрическую

2.  Контроллер:  Зарядка аккумулятора (зарядное устройство) и управление нагрузкой (драйвер)

3.  Аккумулятор:  Сохранение электроэнергии

45 4 .

  Нагрузка (светодиод):  Обеспечить желаемый световой поток

Как работает схема?

Вся схема разделена на 3 части:

1. Цепь зарядного устройства

2. Цепь защиты аккумулятора

3. Цепь драйвера светодиода

Энергия, вырабатываемая солнечной панелью, извлекается схемой зарядного устройства и заряжает аккумулятор. Схема защиты отвечает за обеспечение различных защит литий-ионного аккумулятора. Схема драйвера светодиода отвечает за управление светодиодом.

Цепь зарядного устройства:

Цепь зарядного устройства заряжает батарею, получая энергию, вырабатываемую солнечной панелью. Он основан на зарядном устройстве для литий-ионных аккумуляторов IC LP4060. Это полное линейное зарядное устройство постоянного тока/постоянного напряжения для одноэлементной литий-ионной батареи. Он использует только несколько внешних компонентов, таких как резисторы и конденсаторы. Схема основана на схеме приложения, приведенной в техническом описании.



Схема защиты аккумулятора :

Схема защиты аккумулятора обеспечивает различные виды защиты литий-ионного аккумулятора. Схема основана на микросхеме AP6685, которая содержит внутренний силовой МОП-транзистор, высокоточные схемы определения напряжения и схемы задержки. ИС имеет следующие встроенные защиты:

1. Защита от обратной полярности

2. Защита от перезаряда

3. Защита от переразряда

4. Защита от короткого замыкания нагрузки

Цепь драйвера светодиодов:

… Подробнее »

Посмотреть все подробности

Просмотреть все 6 файлов

• 1 × ИС зарядного устройства — LP4060B5F
• 1 × ИС защиты аккумулятора — AP6685
• 1 × Транзистор — MMBT3904
• 1 × МОП-транзистор — AO3400A
• 1 × Светодиод SMD — 0,5 Вт ( 2835 )

Посмотреть все 14 компонентов

• Собрал корпус

  Дебасиш Дутта • 24. 10.2022 в 02:00 • 0 комментариев

  После тестирования схемы я собрал корпус. Процесс сборки выглядит следующим образом:


  1. Установите солнечную панель на верхнюю часть корпуса.

  2. Установите печатную плату светодиода и загерметизируйте ее изнутри, чтобы предотвратить попадание воды

  3. Установите крышку кнопочного переключателя

  4. Установите печатную плату и затяните 4 винта по углам

  5. Установите 18650 Аккумуляторный блок

  6. Подсоедините разъемы светодиода, аккумулятора и панели солнечных батарей к печатной плате. Этикетки обозначены на печатной плате символом полярности.

  7, Совместите верхнюю и нижнюю части и закрепите их двумя винтами. Наконец, установите светодиодный рассеиватель.

• Протестировал схему

  Дебасиш Дутта • 24. 10.2022 в 01:39 • 0 комментариев

  Я протестировал схему в соответствии с приведенной выше настройкой. Плата работает как положено. Я также проверил время резервного копирования, и ниже приведены фактические результаты

  1. Режим-1: НИЗКАЯ яркость — 26 часов

  2. Режим-2: СРЕДНЯЯ яркость — 12 часов

  3. Режим-1: ВЫСОКАЯ яркость — 7 часов

• Собрал печатную плату

  Дебасиш Дутта • 24.10.2022 в 01:37 • 0 комментариев

  Компоненты SMD расположены в соответствии со схемой, чтобы их было легче разместить на печатной плате.

  Сначала я нанес паяльную пасту с помощью шприца для паяльной пасты.

  Разместил компоненты с помощью пинцета

  Приготовил печатную плату с помощью моей плиты Hot Plate.

  Припаянные компоненты сквозного отверстия: 3 разъема JST, кнопочный переключатель и разъем USB-C

• Корпус, напечатанный на 3D-принтере SLA

  Дебасиш Дутта • 25.09.2022 в 10:48 • 0 комментариев

  В моем предыдущем журнале проекта я поделился последним дизайном солнечной лампы-бутылки. Сначала я думал распечатать дизайн на своем собственном 3D-принтере, но позже понял, что никогда не получу реалистичный вид коммерческого продукта, если буду печатать детали на своем собственном принтере. Тем временем я получил доступ к ближайшей типографии SLA и, наконец, напечатал 3 прототипа.

  Детали, напечатанные методом SLA, получаются очень гладкими, что намного лучше, чем у моих обычных деталей FDM-принтера. Я напечатал детали белым материалом, а затем покрасил их зеленым и белым красками. Вы можете увидеть окончательный результат различных частей.

  Нижняя крышка:


  Верхняя крышка:

  Изготовление полупрозрачных деталей:

  Поверхность шлифуется мелкой наждачной бумагой, затем полируется полировальным составом. Это приводит к максимально чистой поверхности, но требует очень много времени и возможно только на поверхностях, которые можно легко отшлифовать. Светодиодный рассеиватель требует много шлифовки, чтобы получить полупрозрачный вид, вы можете видеть изображение ниже.

  Рассеиватель:

  Колпачок с пуговицей:

  Крепление для лампы:

  Эта деталь является дополнительной, я просто распечатал ее, чтобы проверить, как она работает с оригинальной конструкцией лампы. Я могу сказать, что это выглядит намного лучше, чем я ожидал ранее.

  Резиновые детали:

  В моих конструкциях две детали сделаны из термополиуретана, и мне пришлось немало потрудиться, чтобы сделать эти две детали. После долгих поисков, один продавец сделал это для меня. Но результат не устраивает. Я думаю, когда я дам массовый заказ, может быть, получить детали хорошего качества.

• Солнечная панель прибыла и зарегистрирована в магазине Tindie

  Дебасиш Дутта • 09.08.2022 в 10:35 • 0 комментариев

  Сегодня я получил свою индивидуальную солнечную панель. Качество солнечной панели очень хорошее, вы можете увидеть реальные фотографии. Панель рассчитана на 0,55 Вт / 5,5 В и подходит для зарядки литий-ионных/литий-полимерных аккумуляторов на открытом воздухе.

  Эта панель гораздо более эффективна, качественна и надежна, чем обычные солнечные панели, представленные сегодня на рынке. Эффективность дешевых солнечных панелей, доступных на рынке, находится в диапазоне 14-17%, тогда как эта солнечная панель гарантированно дает более 21%, поскольку в ней используются высокоэффективные солнечные элементы от Sunpower.

  Я разместил солнечную панель в магазине Tindie, так что любой может купить ее сейчас. Вы можете использовать эту панель для любых ваших проектов «сделай сам», которые питаются от одноэлементной литий-ионной / LiPo батареи.

  Ссылка на Tindie: https://www.tindie.com/products/opengreenergy/055w-55v-mini-solar-panel/

  Спецификация:

• Модернизированный дизайн корпуса

  Дебасиш Дутта • 21. 07.2022 в 09:42 • 0 комментариев

  В моем предыдущем журнале я сообщил, что буду использовать батарею 18650 вместо батареи 14500 и светодиод SMD вместо светодиода соломенной шляпы. Из-за этих изменений старый корпус больше не будет работать. Итак, я изменил дизайн корпуса, чтобы вместить большую батарею и SMD-светодиод. Новый дизайн также включает в себя приспособление для крепления этой лампы к рюкзаку во время кемпинга и походов, чтобы аккумулятор заряжался непрерывно.

  Фотографии нового дизайна корпуса:

  Визуализация изображения конечного продукта:

• Плата обновлена ​​до версии 2.0

  Дебасиш Дутта • 14. 07.2022 в 04:31 • 0 комментариев

  Я разработал новую печатную плату по схеме V2.0. Есть две разные печатные платы

  1. Основная плата

  2. Плата светодиодов

  Плата основной платы:

  Основная плата включает в себя все цепи для зарядки аккумулятора, драйвер светодиода и защиту аккумулятора. Я использовал все SMD-компоненты в корпусах 0805 (за исключением токоограничивающих резисторов R7, R8 и R9, которые представляют собой корпуса 1206), чтобы их можно было легко припаять вручную.

  Светодиодная печатная плата:

  Светодиодная печатная плата использует только светодиод SMD мощностью 0,5 Вт (упаковка 2835).

  Обновление от 02.08.2022

   Плата прибыла:

  Я заказал печатную плату в компании PCBWay, печатная плата прибыла в течение 7 дней. Качество печатной платы действительно потрясающее.

  Ниже приведены изображения печатной платы в сборе.

• Выбор солнечной панели

  Дебасиш Дутта • 06.07.2022 в 17:48 • 0 комментариев

  Расчетное количество ватт-часов, необходимое для питания светодиода, составляет 2,75 Втч, учитывая, что пиковый солнечный час составляет 4,5 для большинства мест в Индии, размер солнечной панели должен быть следующим: 2,75/0,9 = 3,05 Втч


  Солнечные часы = 4,5 часа

  Мощность солнечной панели = 3,05/4,5 = 0,679 Вт

  Таким образом, нам нужна солнечная панель больше, чем рассчитанное выше значение (0,68 Вт). Доступная площадь в моем корпусе для размещения солнечной панели составляет 60 х 60 мм2. Подходящее напряжение для солнечной панели для зарядки аккумулятора 3,7 В составляет 5,5 В. На рынке доступно много солнечных панелей на 5,5 В с этим стандартным размером, типичная мощность находится в диапазоне 0,4–0,45 Вт.

  Наконец, я решил использовать солнечную батарею Sunpower, чтобы получить максимально возможную мощность (0,55 Вт)  в ограниченном пространстве. Ниже приведены характеристики солнечной панели Sunpower, которую я собираюсь использовать в своем конечном продукте.

  Пример изображения солнечной батареи Sunpower:

  Компоновка солнечной панели:

  1. Верхняя сторона

  2. Задняя сторона

• Схема обновлена

  Дебасиш Дутта • 06.07.2022 в 17:01 • 0 комментариев

  В моей более ранней схеме (V1. 0) солнечная панель является единственным источником для зарядки аккумулятора. Однако из-за ограниченной площади фонаря солнечной панели, установленной на светильнике, недостаточно для зарядки аккумулятора большей емкости. Поэтому я добавил порт USB (Type-C) для более быстрой зарядки аккумулятора. Вы можете использовать внешнюю солнечную панель или любой USB-источник для зарядки аккумулятора. Это также полезно в солнечные дни, когда панель не получает достаточного солнечного излучения.

  Новая схема :

  Описание порта USB-C:

  Я использую USB-порт с вертикальным креплением, как показано на рисунке ниже. Размеры: D=10,0, E=5,0 и F=7,90.

  The pinouts are  as tabulated below:

  B12	B9	A5	B5	A9	A12
  GND	VBUS	CC1	CC2	VBUS	GND

• Обновление до нового коммутатора

  Дебасиш Дутта • 01. 07.2022 в 05:28 • 0 комментариев

   Я собираюсь использовать 5-контактный переключатель с 4 режимами работы, как показано на рисунке выше. С помощью этого переключателя я смогу управлять светодиодом в следующих режимах:


  Режим-1: ВКЛ. — Высокая интенсивность

  Режим-2: ВКЛ. — Средняя интенсивность

  Режим-3: ВКЛ. — Низкая интенсивность

  Режим-4: ВЫКЛ. 3-контактный кнопочный переключатель для 3 различных режимов работы, как указано ниже.


  Режим-1: ВКЛ. — высокая интенсивность

  Режим-2: ВКЛ. — низкая интенсивность

  Режим-3: ВЫКЛ. — выключить светодиод

Просмотреть все 18 журналов проекта

• 1

  Сборка печатной платы

  Очень важно сначала очистить печатную плату небольшим количеством изопропилового спирта. Затем нанесите паяльную пасту на контактные площадки с помощью шприца для паяльной пасты. Поместите детали с помощью пинцета, убедившись, что светодиоды, чипы и т. д. правильно выровнены. Мне нравится иметь вторую доску без пасты, чтобы увидеть точки выравнивания.

  Теперь у вас есть много вариантов приготовления печатной платы, таких как паяльник с горячим воздухом, нагревательная плита, печь для оплавления и т. д. Я использовал свою плиту Miniware Mh40 для пайки печатной платы. Установите температуру в соответствии с температурой плавления паяльной пасты и поместите плату на нагревательную пластину.

  Важно просмотреть профили оплавления всех ваших компонентов, чтобы узнать, как долго вы можете нагревать свои компоненты и при какой температуре. Обычно я просто «крылю» и нагреваю их примерно при 250°С в течение примерно минуты. Вы увидите плавление припоя и припаивание компонентов к своим местам. Теперь можно выключить конфорку и дать ей полностью остыть.

  После завершения процесса пайки важно удалить флюс с печатной платы. Распылите небольшое количество раствора IPA (изопропилового спирта) и протрите его ватой.

  Теперь печатные платы готовы к использованию.

  Если вы не заинтересованы в самостоятельной сборке печатной платы, вы можете заказать полностью собранную печатную плату в магазине PCBWay.

• 2

  3D-печать

  Для печати деталей я использовал мини-принтер Creality CR-10 и нити PTEG диаметром 1,75 мм. Я напечатал его тремя разными цветами: желтым, оранжевым и голубым. Рассеиватель напечатан на прозрачной нити. Вам нужна опорная конструкция для печати основной части и верхней обложки.

  Мои настройки:

  1. Скорость печати: 60 мм/с

  2. Высота слоя: 0,2 мм

  3. Плотность заполнения: 25%

  4. Температура экструдера: 235°C

  5. Кровать Температура: 75 град С

• 3

  Удалите опору из напечатанных на 3D-принтере деталей

  И верхняя, и нижняя части напечатаны с опорной структурой, поэтому мы должны удалить их перед окончательным использованием.
