Одной из основных проблем любого земельного участка является переизбыток влаги в почве. Как результат, наблюдаются такие неприятные процессы как застой воды на участке, подтопление подвального помещения, размытие грунта, загнивание корней деревьев и кустарников, преждевременное разрушение фундамента построек. Справиться с переизбытком влаги можно, обустроив дренаж на участке своими руками. По всем правилам построенная дренажная система нивелирует большинство проблем, связанных с переизбытком почвенной влаги.

Предназначение и применение дренажа

Система дренажа может быть создана на любом участке. Она состоит из расположенных на территории участка труб или каналов, колодцев и элементов защиты системы. Предназначена такая система для сбора инфильтрованной и грунтовой влаги, а также для ее отведения в определенное место или за пределы участка.

Устройство дренажа на участке своими руками необходимо в следующих случаях:

  • заболачивание участка. Поступающая на поверхность почвы вода не успевает впитываться в землю, в результате чего возникают лужи, а сама почва утрачивает свою пористую структуру. Особенно актуально это для глинистых почв;
  • при возникновении сырости или подтопления в цокольном этаже дома или в подвале;
  • если фундамент и стены строения начали покрываться трещинами, возникающими вследствие пучения грунта;
  • если перекосились оконные или дверные проемы;
  • вымывание почвы из-под дорожек, вымощенных площадок;
  • если участок находится на склоне холма или в низине.

Совет: Создание дренажной системы очень желательно, если грунтовые воды на вашем участке находятся на глубине 1,5 м или меньше.

Виды дренажных систем

В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:

1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:

2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.

Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно

Подготовка проекта системы дренажа

Когда подготавливается схема дренажа участка, следует учитывать несколько нюансов, так как от правильно выполненного проекта зависят работоспособность и долговечность дренажной системы.

Внимание обратите на такие моменты:

  • прокладывание системы дренажа выполняется всегда в последнюю очередь, после окончания грубых строительных работ. Находящаяся на участке строительная техника может повредить элементы поверхностного дренажа;
  • на проекте должны быть обозначены все остальные коммуникации для их совмещения с дренажной системой;
  • необходимо знать уровень залегания на вашем участке грунтовых вод;
  • изучите состав и структуру почвы на участке на разной глубине;
  • проект должен учитывать наличие на участке сооружений, заглубленных в землю. Это могут быть цокольный этаж дома, погреб, подвал, колодец;
  • учитывайте особенности рельефа местности;
  • дренаж садового участка своими руками должен проводиться с учетом расположения кустарников и деревьев;
  • учитывайте количество выпадающих осадков применительно к вашей местности.

Что понадобится для открытого и закрытого дренажа

Правильный дренаж на дачном участке своими руками подразумевает использование определенных видов строительных материалов. Для разных систем дренажа понадобятся разные компоненты.

1. Для создания поверхностного дренажа могут потребоваться (в зависимости от типа):

  • дождеприемники;
  • полимербетонные/полимерпесчаные или пластиковые лотки, по которым вода будет стекать в отведенные ей места;
  • пескоуловители, служащие для предотвращения попадания в систему различного мусора;
  • решетки из металла или пластика, которыми будут накрыты водоотводные лотки;
  • песок, из которого будет изготовлена подстилающая подушка для желобов и цемент для их фиксации.

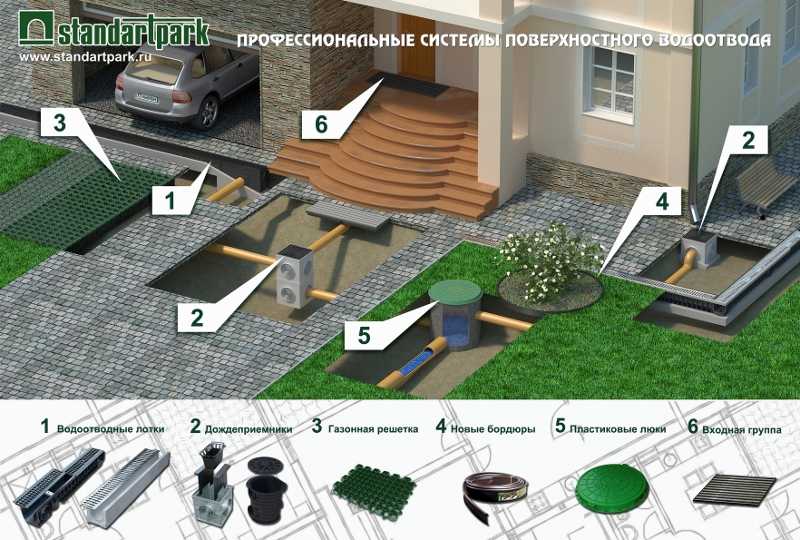

Водоотводные лотки из разных материалов и дождеприемник

2. Для глубинной системы потребуется приобрести:

  • трубы перфорированные, в которых будет собираться вода. Лучше всего использовать полимерные изделия. Если в них нет отверстий, то они просверливаются самостоятельно. Диаметр труб не должен быть менее 10 см;
  • геотекстиль, который будет служить в качестве фильтрующего элемента;
  • фитинги и муфты для соединения труб в единую систему;
  • смотровые колодцы, благодаря которым можно будет осматривать систему и прочищать ее;
  • коллекторные колодцы, в которых будет накапливаться отводимая вода;
  • насос, посредством которого будет осуществляться откачивание воды из водосборных колодцев, если таковые планируется построить;
  • песок для обустройства подстилающего слоя;
  • щебень для отсыпки и предварительной фильтрации воды.
Перфорированная дренажная труба с фильтром из геотекстиля

На заметку: Если у вас наблюдается дефицит щебня, то вполне приемлемо использовать гравий. Основное условие — отдельные его камни не должны быть более 4 см в диаметре.

Изготовление системы поверхностного дренажа

Перед тем, как сделать дренаж участка своими руками, необходимо составить схему размещения всех дренажных каналов. Обозначается место расположения магистральных (основных) каналов, которые идут к коллекторному колодцу или водосливу. Помимо этого, размечаются дополнительные каналы, отводящие воду из отдельных мест, где она скапливается. Дополнительные каналы имеют уклон по направлению к магистральным каналам, соединяясь с ними.

Далее необходимо выбрать тип линейного дренажа — засыпной (используется достаточно редко) или лоточный. Подготовительные работы для их проведения одинаковы:

  • Строго по схеме выкапываются траншеи. Их глубина составляет 50-70 см, а ширина должна быть около 40-50 см. Обратите внимание на наклонность стенок траншей. Они должны быть скошенными на угол около 25 градусов. То есть, в верхней части они более широкие;
  • Дно траншей трамбуется.

Совет: Магистральные каналы изготавливаются более широкими, так как по ним будет проходить поток воды, собранный с дополнительных каналов.

О том, какие бывают готовые дренажные трубы с перфорацией, читайте в нашем отдельном материале.

Про особенности устройства дренажа участка своими руками на глинистых почвах у нас также есть отдельная статья.

Если вам нужно подобрать дренажный насос, то рекомендуем ознакомиться с советами на нашем сайте.

Засыпной дренаж
  • в траншеи прокладывается слой геотекстиля, после чего траншеи засыпаются щебнем. Нижний слой щебня должен иметь более крупные фракции. Геотекстиль заворачивается так, чтобы частицы почвы не попали в слой щебня;
  • поверх такой засыпки насыпается земля или укладывается дерн.
Схема устройства засыпного дренажа земельного участка
Лоточный дренаж
  • также выкапываются траншеи, но меньшей глубины;
  • на дно траншей засыпается песок слоем 10 см;
  • при желании, поверх песка может насыпать щебень;
  • на дно и стенки траншеи заливается цементный раствор;
  • устанавливаются лотки и пескоулавливатели;
  • лотки прикрываются сверху защитными решетками.

Монтаж глубинного дренажа

Такая система изготавливается с особой тщательностью, так как исправление каких-либо недочетов будет проблематичным. Глубинный дренаж участка своими руками считается сложной по расчету и трудоемкой операцией.

Работа выполняется в такой последовательности:

  • прочерчивается план прокладки дренажных магистралей;
  • выкапываются траншеи шириной 50 см и глубиной 80-100 см. Обеспечивается уклон траншей около 3 градусов по направлению к водостоку;
  • дно траншей покрывается песком ( около 10 см), который утрамбовывается;
  • поверх песка укладывается геотекстиль с таким расчетом, чтобы его концы поднимались над уровнем почвы;
  • внутрь геотекстильного слоя засыпается щебень. Толщина слоя — около 20 см;
  • на щебень укладываются перфорированные трубы;
  • участки труб соединяются между собой;
  • подготавливается коллекторный колодец. Он обустраивается в наиболее нижней точке участка;
  • трубы выводятся в сливной колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
  • уложенные трубы сверху засыпаются щебнем. Он не должен доходить до уровня почвы;
  • геотекстиль заворачивается, в результате чего труба и щебень, находящийся вокруг нее, оказываются в «коконе»;
  • сверху вся конструкция засыпается грунтом.
Схема укладки дренажных труб

Система дренажа преобразит ваш участок, избавит его от излишков влаги, восстановит природное состояние почвы.

Видео

Как правильно сделать дренаж на участке своими руками смотрите на видео. В нем рассматривается вариант не открытого дренажа, а глубинного.

Дренаж участка своими руками — пошаговая технология устройства

Немало неприятностей владельцам дачных и загородных участков приносит избыточная влажность. Первые признаки явления – застойные лужи, которые могут несколько дней, а то и недель «радовать» своим существованием. Если с ними можно смириться, то другие проявления повышенной влажности: вымокание растений и деревьев на участке, разрушение фундамента построек, далеко не так безобидны. Если землевладение находится в низине или уровень залегания грунтовых вод высок, не стоит отчаиваться, нужно провести дренаж участка своими руками.

Для удаления лишней влаги используется система дренажа, осуществлять которую можно двумя способами. Различают поверхностное и глубокое дренирование. Первое используется для отвода с территории воды, накапливающейся после сезонных паводков или обильных осадков.

Второе предназначено для снижения влажности почвы при помощи отведения грунтовых вод. В целом вид дренажа выбирается в зависимости от состояния участка и требований его владельца. Несмотря существенную разницу между видами дренирования, каждое из них можно выполнить самостоятельно.

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой  специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который  предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

    Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Важно: Для решения проблемы осыпающихся стенок дренажной траншеи может применяться щебневая отсыпка. Для этого нижняя часть канавки засыпается щебнем крупной, а верхняя – более мелкой фракции. Сверху сооружение может быть накрыто дерном. Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность.

    Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

  • Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
    Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

  • Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.
